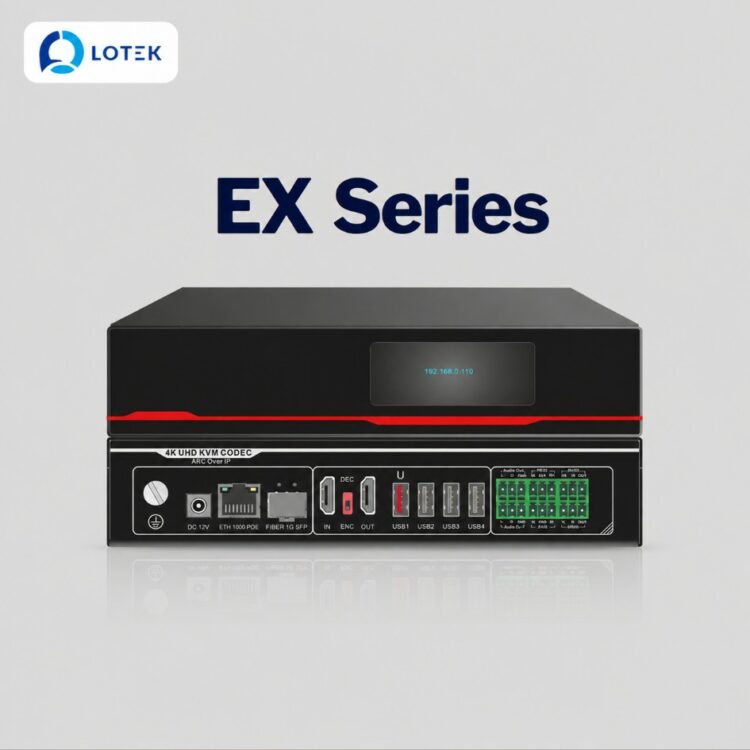

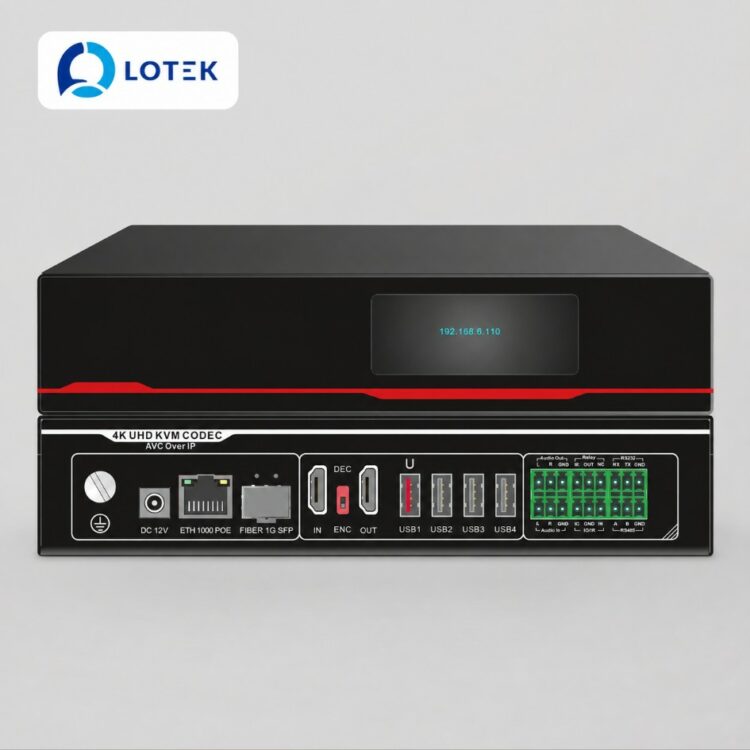

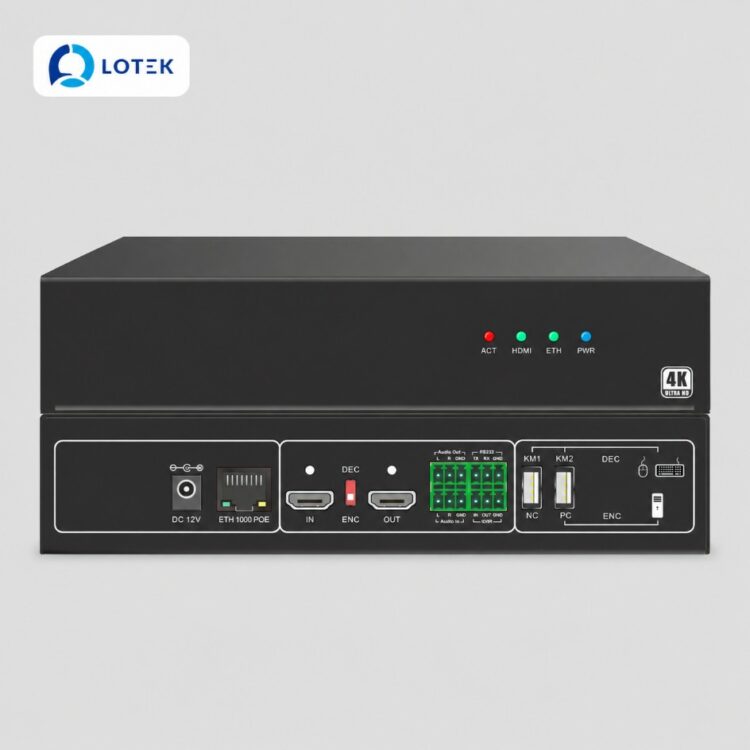

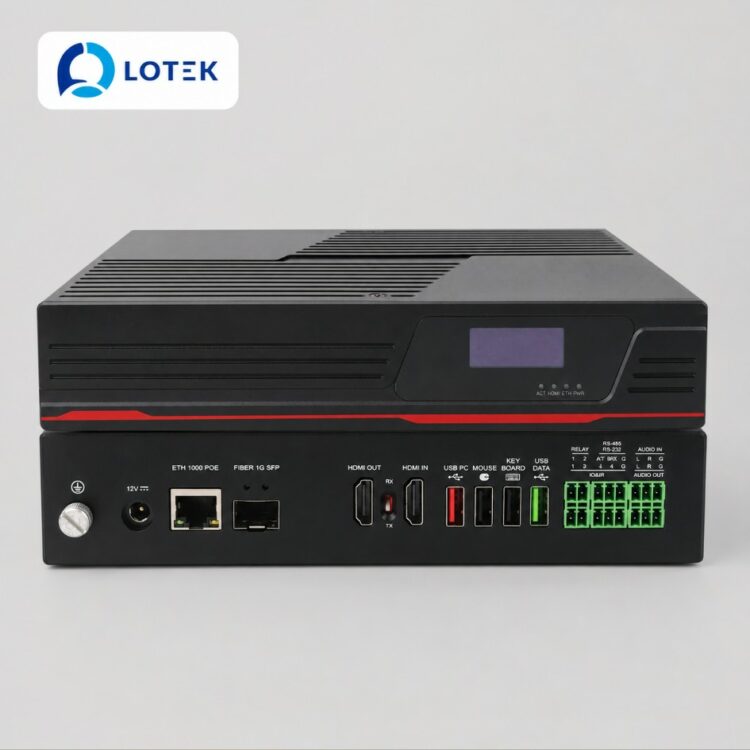

Bộ xử lý hình ảnh phân tán Kystar EX Series

Kystar EX Series là dòng bộ xử lý hình ảnh phân tán gồm EX2000, EX3000 và EX6000. Thiết bị được sử dụng để tiếp nhận, mã hóa, truyền tải và phân phối tín hiệu hình ảnh, âm thanh qua hệ thống mạng, phục vụ các màn hình LED, màn hình LCD ghép, DLP video wall và nhiều thiết bị hiển thị khác.

Khác với hệ thống điều khiển tập trung phụ thuộc vào một máy chủ trung tâm, EX Series sử dụng kiến trúc mạng phi tập trung. Các nút đầu vào và đầu ra có thể phối hợp trực tiếp qua hệ thống chuyển mạch mạng. Khi không sử dụng máy chủ trung tâm, hệ thống vẫn có thể duy trì các chức năng vận hành thông thường, qua đó nâng cao tính linh hoạt và khả năng mở rộng.

Truyền hình ảnh chất lượng cao với băng thông tối ưu

Kystar EX Series hỗ trợ mã hóa H.264 và H.265, kết hợp thuật toán tối ưu nhằm duy trì chất lượng hình ảnh trong khi giảm lượng băng thông cần sử dụng. Người vận hành có thể lựa chọn bốn mức chất lượng gồm thấp, trung bình, cao và siêu cao để cân đối giữa độ chi tiết của hình ảnh và tài nguyên mạng.

EX2000 phù hợp với tín hiệu 3840 × 2160@30Hz và yêu cầu băng thông khoảng 30 Mbps theo bảng thông số. EX3000 hỗ trợ 3840 × 2160@60Hz, còn EX6000 xử lý tín hiệu đến 4096 × 2160@60Hz với yêu cầu mã hóa cao hơn.

Độ trễ trung bình giữa tín hiệu đầu vào và đầu ra thấp hơn 60 ms, phù hợp với hệ thống điều hành, giám sát, hội nghị và các ứng dụng cần thao tác gần thời gian thực.

Ghép đa màn hình và bố trí tối đa 16 cửa sổ

EX Series hỗ trợ ghép hình trên màn hình LED, LCD và DLP video wall mà không cần bổ sung thiết bị ghép hình độc lập trong cấu trúc được nhà sản xuất mô tả. Mỗi nút xử lý có thể cung cấp đầu ra video và phối hợp với các nút khác để tạo thành một không gian hiển thị thống nhất.

Hình ảnh có thể được mở thành cửa sổ, thay đổi kích thước, di chuyển hoặc bố trí qua nhiều khu vực của màn hình ghép. Mỗi màn hình hỗ trợ tối đa 16 cửa sổ, đáp ứng nhu cầu trình bày đồng thời camera, máy tính, bản đồ, dữ liệu vận hành và nội dung cảnh báo.

Quản lý ảnh nền, phụ đề và cảnh hiển thị

Thiết bị hỗ trợ lưu một ảnh nền nhúng và cho phép cập nhật ảnh nền khi cần. Người dùng có thể kết hợp ảnh nền với các cửa sổ tín hiệu và lớp phụ đề để tạo bố cục hiển thị phù hợp cho từng tình huống vận hành.

Các thông số về vị trí cửa sổ, nội dung chữ và ảnh nền có thể được lưu thành từng cảnh độc lập. Khi cần thay đổi chế độ hiển thị, người vận hành có thể gọi lại cảnh đã thiết lập thay vì phải bố trí lại từng nguồn tín hiệu.

EX Series còn hỗ trợ chú thích trực tiếp trên tín hiệu đầu vào bằng nét vẽ có thể chọn màu hoặc khung chữ nhật. Nội dung chú thích có thể xuất hiện đồng thời trên luồng chính, luồng phụ và màn hình xem trước.

Đồng bộ nghiêm ngặt giữa nhiều thiết bị

Khi một màn hình lớn được tạo từ nhiều nút đầu ra, sự khác biệt về thời điểm xuất khung hình có thể gây xé hình tại đường ghép. EX Series sử dụng công nghệ đồng bộ nhiều thiết bị Multi-Sync để giữ các bộ xử lý hoạt động theo cùng trạng thái thời gian.

Khả năng đồng bộ này giúp các khu vực của màn hình ghép hiển thị khung hình nhất quán hơn, phù hợp với video wall kích thước lớn, màn hình LED siêu rộng và các hệ thống sử dụng nhiều nút đầu ra.

Điều khiển trực quan trên nhiều thiết bị

Toàn bộ hệ thống phân tán có thể được quản lý từ máy tính, máy tính bảng, điện thoại và các thiết bị điều khiển tương thích. Phần mềm điều khiển cho phép xem trước nội dung của các nút đầu vào và đầu ra theo thời gian thực.

Giao diện vận hành trực quan theo nguyên tắc WYSIWYG giúp nội dung trên phần mềm phản ánh bố cục thực tế của màn hình. Người dùng có thể lựa chọn nguồn, di chuyển cửa sổ, gọi cảnh và điều chỉnh hệ thống ngay trên giao diện quản lý.

Quản lý bàn vận hành KVM

Kystar EX Series tích hợp khả năng quản lý video, bàn phím và chuột của nhiều máy tính trong hệ thống. Thông qua các nút đầu vào, tín hiệu từ nhiều máy tính được đưa vào nền tảng quản lý phân tán; tại bàn vận hành, người dùng có thể truy cập và điều khiển các máy tính được phân quyền.

Một chuột có thể di chuyển liên tục qua nhiều màn hình tại cùng bàn vận hành. Tính năng này giúp nhân sự kiểm soát nhiều nguồn tín hiệu nhanh hơn mà không phải chuyển đổi thủ công giữa từng bộ bàn phím và chuột.

Hệ thống cũng hỗ trợ đẩy nội dung từ một bàn vận hành sang bàn khác bằng phím tắt hoặc thao tác kéo thả. Các vị trí vận hành có thể thiết lập liên lạc âm thanh để phối hợp xử lý công việc theo thời gian thực.

Ứng dụng của Kystar EX Series

• Trung tâm chỉ huy, điều độ và phòng vận hành.
• Hệ thống giám sát an ninh nhiều nguồn camera.
• Trung tâm viễn thông và quản lý hạ tầng mạng.
• Trung tâm điện lực, năng lượng và sản xuất công nghiệp.
• Khuôn viên thông minh và hệ thống quản lý tòa nhà.
• Phòng họp, hội nghị truyền hình và trung tâm dữ liệu.
• Màn hình LED, LCD hoặc DLP video wall quy mô lớn.

Nên chọn EX2000, EX3000 hay EX6000?

EX2000 phù hợp với hệ thống sử dụng nguồn tối đa 3840 × 2160@30Hz, cần mức tiêu thụ điện thấp và yêu cầu băng thông vừa phải.

EX3000 phù hợp với tín hiệu UHD 4K@60Hz, đáp ứng các nội dung chuyển động mượt hơn trong phòng điều hành, hội nghị hoặc trình chiếu chuyên nghiệp.

EX6000 là lựa chọn cho hệ thống cần xử lý tín hiệu đến 4096 × 2160@60Hz và có hạ tầng mạng đủ khả năng đáp ứng tốc độ mã hóa cao.

Việc lựa chọn cần căn cứ vào độ phân giải nguồn, tốc độ khung hình, băng thông mạng, số lượng nút đầu vào và đầu ra cũng như quy mô thực tế của màn hình ghép.
