Bộ xử lý ghép hình chuyên nghiệp Kystar SEn Series

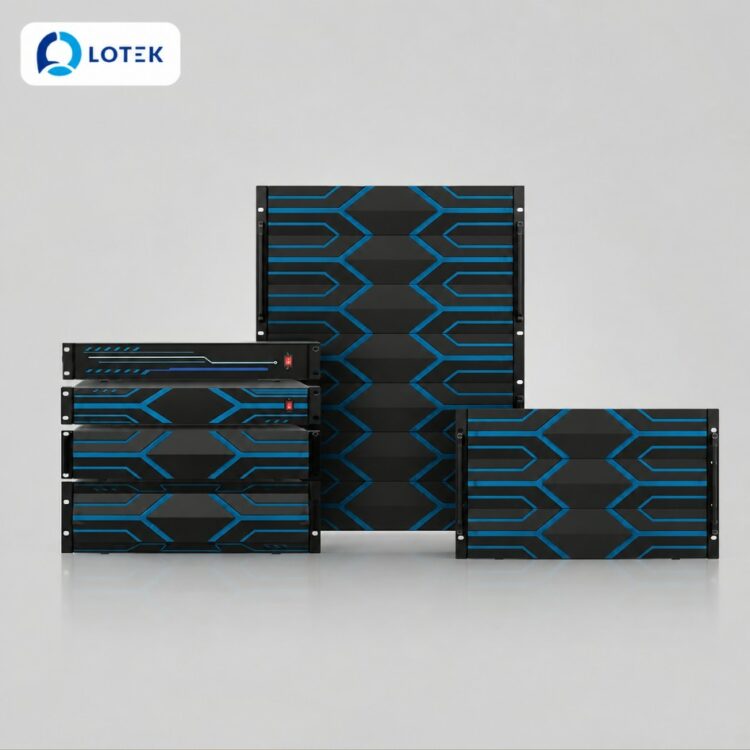

Kystar SEn Series là dòng máy chủ ghép hình và xử lý video chuyên nghiệp, gồm các model SE0, SE1, SE2, SE3, SE6 và SE14. Thiết bị sử dụng kiến trúc xử lý phần cứng FPGA kết hợp thiết kế mô-đun, đáp ứng từ hệ thống trình chiếu quy mô nhỏ đến trung tâm điều hành có hàng trăm nguồn tín hiệu.

SEn Series cho phép tiếp nhận, xử lý và phân phối nhiều nguồn hình ảnh lên màn hình LED, màn hình LCD ghép, máy chiếu hoặc hệ thống hiển thị đa màn hình. Người vận hành có thể mở cửa sổ, phóng to, thu nhỏ, di chuyển và bố trí nhiều nguồn tín hiệu trên cùng một không gian hiển thị.

Xử lý tín hiệu 8K với màu RGB 4:4:4

Kystar SEn Series hỗ trợ toàn bộ quá trình thu nhận, xử lý và truyền tải tín hiệu video độ phân giải 8K. Hình ảnh được xử lý với lấy mẫu màu RGB 4:4:4, giúp bảo toàn thông tin màu và chi tiết của nguồn tín hiệu.

Dòng sản phẩm hỗ trợ đầu vào DP 1.4, trong đó một giao diện có thể tiếp nhận tín hiệu với độ phân giải lên đến 8K × 4K. Nguồn hình ảnh 8K có thể được chia thành bốn khu vực 4K để phân phối đến nhiều màn hình hoặc vùng hiển thị khác nhau.

Khả năng này phù hợp với trung tâm điều hành, hệ thống giám sát, phòng dựng hình và những dự án cần hiển thị bản đồ, dữ liệu kỹ thuật hoặc video có độ chi tiết cao.

Thiết kế mô-đun, hỗ trợ nhiều chuẩn tín hiệu

Các model từ SE1 đến SE14 cho phép lắp card đầu vào và đầu ra theo quy mô của dự án. Số lượng card, cổng tín hiệu và lớp hình ảnh tăng dần theo từng khung máy, giúp hệ thống có thể mở rộng mà không cần thay đổi toàn bộ kiến trúc ban đầu.

Các chuẩn tín hiệu đầu vào được tài liệu công bố gồm DP 1.4, HDMI 2.0, DP 1.2, 12G-SDI, HDMI 1.4, HDMI 1.3, DVI, 3G-SDI, IP, HDBaseT, CVBS và VGA. Phía đầu ra hỗ trợ DVI, HDMI 1.3, HDMI 2.0, DP 1.2 và HDBaseT. Thiết bị cũng hỗ trợ âm thanh nhúng theo nguồn tín hiệu.

Nhờ khả năng tương thích với nhiều chuẩn giao tiếp, SEn Series có thể tiếp nhận tín hiệu từ máy tính, camera, đầu phát, thiết bị truyền hình, hệ thống hội nghị và các nguồn video chuyên dụng.

Bố trí nhiều lớp hình ảnh linh hoạt

SEn Series hỗ trợ mở nhiều cửa sổ tín hiệu trên cùng màn hình. Mỗi cổng đầu ra có thể xử lý tối đa 24 lớp, trong khi cấu hình lớn nhất SE14 hỗ trợ tổng cộng đến 192 lớp hình ảnh 2K.

Các nguồn tín hiệu có thể được phóng to, thu nhỏ, di chuyển, xếp chồng hoặc bố trí ở bất kỳ vị trí nào trên màn hình ghép. Mỗi màn hình còn hỗ trợ tối đa 8 dòng chữ chạy, phù hợp để hiển thị thông báo, cảnh báo hoặc dữ liệu vận hành.

Khả năng bố trí tự do giúp người dùng xây dựng nhiều giao diện khác nhau như màn hình giám sát camera, bảng điều hành dữ liệu, trung tâm chỉ huy hoặc khu vực trình chiếu đa nội dung.

Điều khiển trực tiếp qua trình duyệt web

Kystar SEn Series sử dụng kiến trúc điều khiển B/S, cho phép truy cập giao diện quản lý qua trình duyệt mà không cần cài đặt phần mềm riêng trên từng máy tính. Hệ thống không bị giới hạn bởi một hệ điều hành cụ thể.

Nhiều người dùng có thể truy cập và đồng bộ thao tác theo thời gian thực. Cách quản lý này giúp kỹ thuật viên cấu hình thiết bị thuận tiện hơn, đồng thời hỗ trợ nhân sự vận hành theo dõi và thay đổi bố cục từ nhiều vị trí trong cùng hệ thống mạng.

Giám sát trực quan và quản lý cảnh hiển thị

Tính năng giám sát trước cho phép người vận hành theo dõi nguồn tín hiệu đầu vào ngay trên giao diện quản lý. Đầu ra cũng hỗ trợ hiển thị loop-through và bố cục giám sát có thể điều chỉnh theo nhu cầu sử dụng.

Hệ thống hỗ trợ lưu và gọi nhanh các cảnh hiển thị đã cấu hình. Người dùng có thể chuẩn bị trước nhiều bố cục dành cho họp, giám sát, thuyết trình hoặc xử lý sự cố, sau đó chuyển đổi mà không cần sắp xếp lại từng cửa sổ.

Ngoài ra, SEn Series còn hỗ trợ quản lý EDID, chèn ký tự, đồng bộ Genlock và quản lý nhiều nhóm màn hình trong cùng một dự án.

Hiển thị 3D và đồng bộ hình ảnh

Dòng sản phẩm hỗ trợ đầu vào và đầu ra của nhiều định dạng tín hiệu 3D, bao gồm side-by-side, top-bottom và chế độ 120Hz. Khi kết hợp với nguồn phát và hệ thống hiển thị tương thích, thiết bị có thể phục vụ các ứng dụng mô phỏng, trình diễn và trải nghiệm hình ảnh 3D.

Tính năng Genlock hỗ trợ đồng bộ nhiều thiết bị theo cùng một tín hiệu tham chiếu, giúp hình ảnh giữa các khu vực hiển thị duy trì sự thống nhất và hạn chế sai lệch thời điểm chuyển khung hình.

Giám sát thiết bị và cảnh báo sự cố

SEn Series hỗ trợ theo dõi trạng thái phần cứng theo thời gian thực và tự kiểm tra trực tuyến các mô-đun trong hệ thống. Khi xuất hiện bất thường, hệ thống có thể đưa ra cảnh báo để kỹ thuật viên nhanh chóng xác định vị trí cần kiểm tra.

Khả năng giám sát chủ động giúp giảm thời gian dò lỗi, hỗ trợ bảo trì phòng ngừa và nâng cao độ ổn định cho những hệ thống cần vận hành liên tục như trung tâm chỉ huy, phòng trực và đài truyền hình.

Nhiều lớp dự phòng bảo vệ hệ thống

Kystar SEn Series hỗ trợ sao lưu cấu hình thiết bị và dữ liệu người dùng, dự phòng card điều khiển, dự phòng tín hiệu đầu vào và đầu ra cùng phương án nguồn điện dự phòng.

Các lớp bảo vệ này giúp giảm nguy cơ gián đoạn hình ảnh khi một thành phần gặp sự cố. Đây là yếu tố quan trọng với hệ thống trình chiếu phục vụ điều hành, an ninh, truyền hình hoặc sự kiện trực tiếp.

Ứng dụng của Kystar SEn Series

• Trung tâm chỉ huy, phòng điều độ và phòng giám sát.
• Đài truyền hình, phòng sản xuất và hệ thống phát sóng.
• Màn hình ghép tại trung tâm dữ liệu và phòng điều hành.
• Hội trường, phòng họp và trung tâm hội nghị.
• Sân khấu, triển lãm và hệ thống trình chiếu đa phương tiện.
• Hệ thống màn hình LED, LCD ghép hoặc máy chiếu quy mô lớn.

Nên chọn model SEn Series nào?

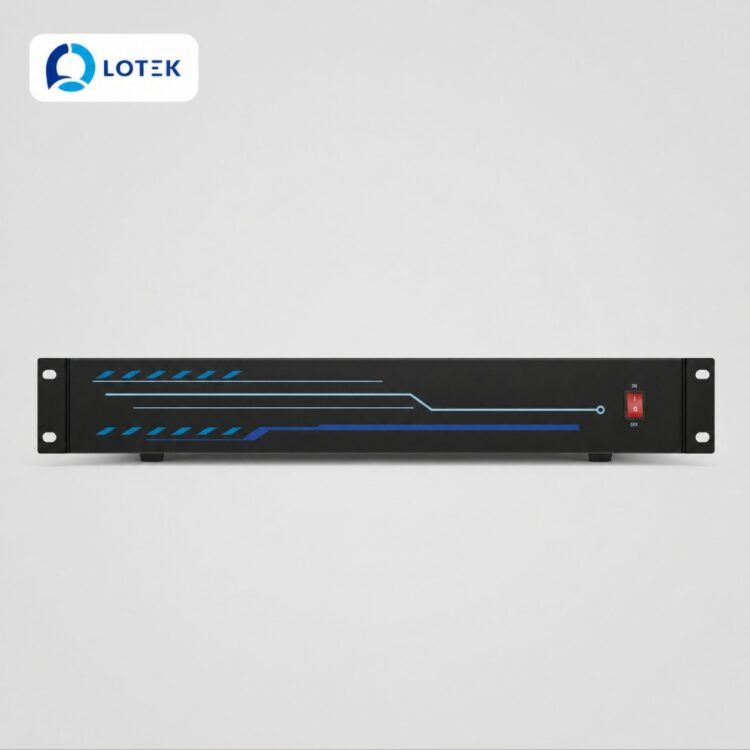

SE0 phù hợp với hệ thống nhỏ cần cấu hình cố định gồm 4 đầu vào HDMI, 12 đầu ra HDMI và tối đa 6 lớp hình ảnh.

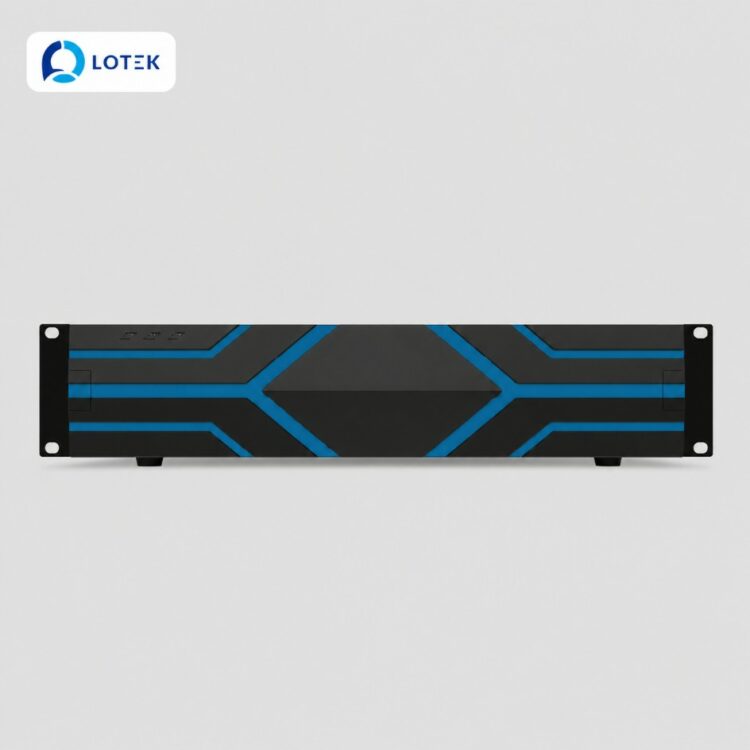

SE1, SE2 và SE3 phù hợp với phòng họp, hội trường hoặc trung tâm giám sát quy mô vừa, cần từ 16 đến 44 nguồn đầu vào 2K và từ 16 đến 48 lớp hình ảnh.

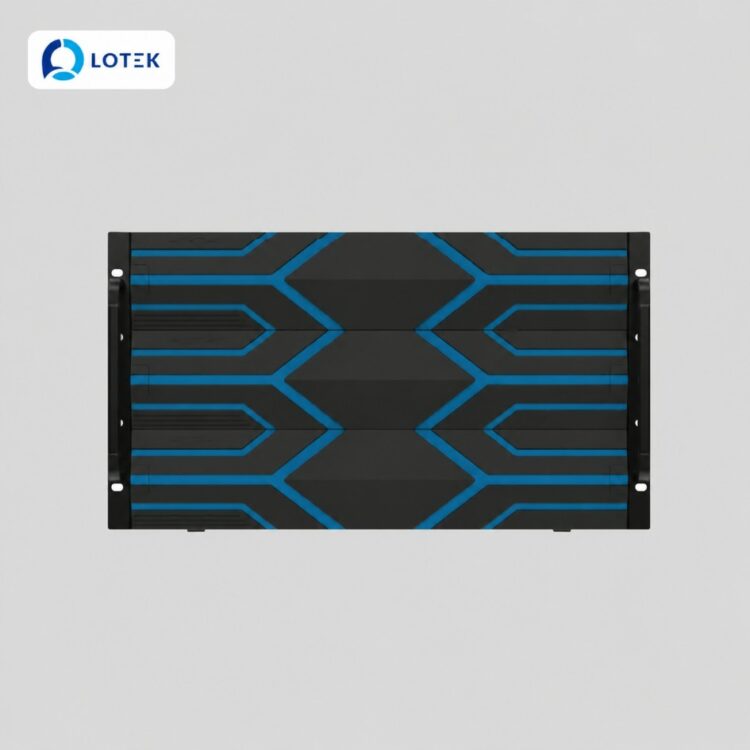

SE6 đáp ứng hệ thống lớn với tối đa 64 đầu vào, 64 đầu ra 2K và 96 lớp hình ảnh.

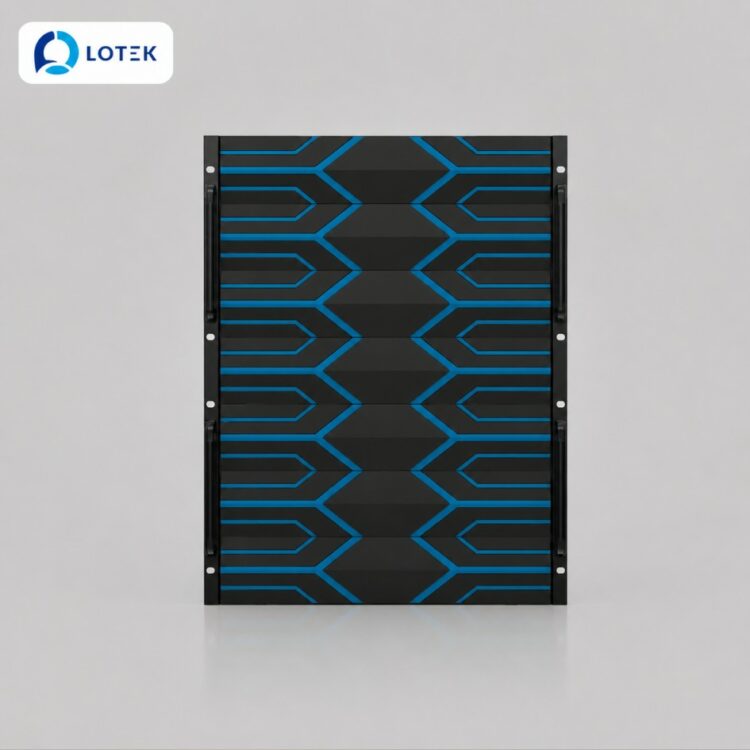

SE14 là cấu hình cao nhất, hỗ trợ tối đa 160 đầu vào 2K, 128 đầu ra 2K và 192 lớp, phù hợp với trung tâm điều hành hoặc hệ thống video wall quy mô lớn.
