Vấn đề nào của mặt bằng lắp đặt màn hình LED thường chỉ phát hiện khi khảo sát trực tiếp?

Khi lắp đặt màn hình LED, không phải vấn đề nào của mặt bằng cũng có thể nhận biết qua bản vẽ hoặc hình ảnh. Một số yếu tố như kết cấu chịu lực, vị trí đi dây, nguồn điện hay không gian thi công cần được kiểm tra trực tiếp tại công trình. Vậy những vấn đề nào thường chỉ được phát hiện khi khảo sát thực tế?

1. Bề mặt nhìn thấy chưa chắc là kết cấu thực sự phía sau

Đây là một trong những vấn đề dễ đánh giá sai nhất khi chỉ xem ảnh.

Một bức tường phẳng trong ảnh có thể là:

• Tường bê tông cốt thép.
• Tường gạch xây.
• Tường gạch chỉ có chức năng ngăn phòng.
• Vách thạch cao.
• Vách panel.
• Tấm ốp trang trí che kết cấu phía sau.

Nhìn từ bên ngoài, các bề mặt này có thể gần như giống nhau sau khi đã sơn hoặc hoàn thiện.

Trong khi đó, phương án bắt khung màn hình LED lại khác nhau rất nhiều.

Nếu là bê tông phù hợp, hệ khung có thể được thiết kế neo trực tiếp vào kết cấu. Nếu chỉ là tường ngăn hoặc vách nhẹ, tải của màn hình có thể phải được đưa về sàn, cột hoặc dầm phía sau.

Khảo sát trực tiếp giúp đơn vị thi công xác định rõ hơn bức tường thực tế là gì và có nên sử dụng nó làm vị trí chịu lực chính hay không.

Đọc thêm: Kết cấu màn hình LED ngoài trời nên mạ kẽm hay sơn chống gỉ?

2. Tường thực tế có thể không phẳng và vuông như trên bản vẽ

Màn hình LED được ghép từ rất nhiều module hoặc cabinet. Để bề mặt cuối cùng nhìn liền mạch, hệ khung phía sau cần được cân chỉnh tương đối chính xác.

Tuy nhiên, mặt bằng thực tế có thể xuất hiện:

• Tường nghiêng nhẹ.
• Hai đầu tường không cùng mặt phẳng.
• Sàn bị dốc.
• Trần không song song với sàn.
• Mép tường lệch so với tim sân khấu.
• Cột hai bên có kích thước hoặc vị trí không đối xứng.

Những sai lệch này rất khó nhận biết qua một ảnh chụp chính diện.

Nếu không phát hiện trước, khung đã sản xuất theo kích thước lý tưởng có thể phải căn chỉnh nhiều tại hiện trường hoặc khiến màn hình sau khi hoàn thiện không nằm đúng vị trí mong muốn.

Đây cũng là lý do kích thước màn hình nên được chốt sau khi đo trực tiếp tại công trình đối với những vị trí lắp cố định lâu dài.

3. Có dầm, cột hoặc chi tiết kiến trúc bị che khuất

Trên bản vẽ nội thất hoặc ảnh khách hàng gửi, nhiều chi tiết kết cấu có thể không được thể hiện đầy đủ.

Khi đến thực tế mới có thể phát hiện:

• Cột bê tông nhô ra phía sau rèm.
• Dầm chạy ngang phía trên vị trí màn hình.
• Hộp kỹ thuật nằm sát khu vực dự kiến thi công.
• Phào, nẹp hoặc lớp ốp trang trí làm thay đổi chiều sâu.
• Khung xương của vách nằm không đúng vị trí dự kiến.

Những chi tiết này có thể khiến màn hình phải dịch sang trái, sang phải hoặc thay đổi kích thước.

Trong một số trường hợp, vấn đề không làm giảm diện tích màn hình nhưng lại khiến hệ khung phải thiết kế phức tạp hơn để tránh kết cấu hiện hữu.

4. Không gian phía sau màn hình có thể không đủ để bảo trì

Khách hàng thường tập trung vào phần mặt trước: màn hình rộng bao nhiêu, cao bao nhiêu và có vừa sân khấu không.

Nhưng phía sau màn hình cũng rất quan trọng.

Tùy loại màn hình và phương án bảo trì, kỹ thuật viên có thể cần không gian để tiếp cận:

• Module LED.
• Nguồn.
• Receiving card.
• Dây nguồn.
• Dây tín hiệu.
• Hệ khung và liên kết.

Nếu mặt bằng quá sát tường nhưng lại sử dụng cấu hình cần bảo trì phía sau, khi xảy ra sự cố sẽ rất khó thao tác.

Ngược lại, nếu sử dụng module có khả năng bảo trì phía trước thì chiều sâu phía sau có thể giảm đáng kể.

Khảo sát trực tiếp giúp xác định ngay từ đầu nên chọn phương án bảo trì trước hay sau, thay vì chờ màn hình đã lắp xong mới phát hiện không thể tiếp cận thiết bị.

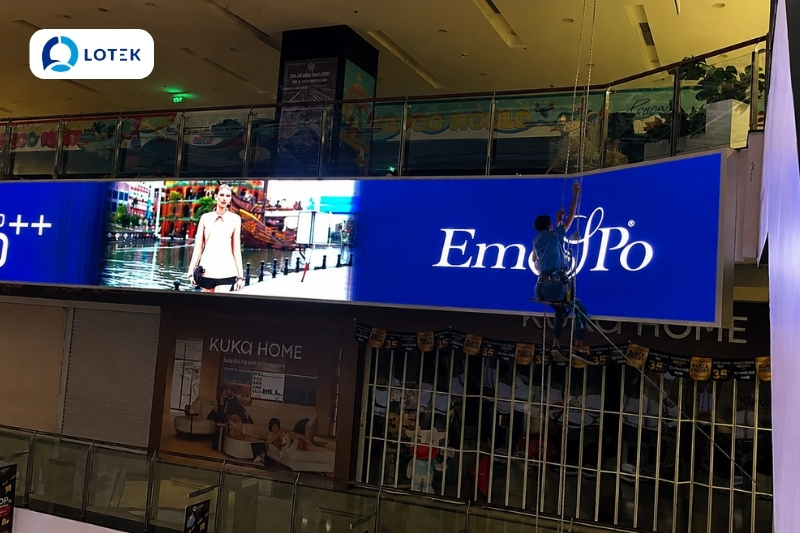

5. Nguồn điện có thể không nằm ở vị trí thuận lợi như dự kiến

Một màn hình LED diện tích lớn không nên được xem như một chiếc TV chỉ cần tìm một ổ cắm gần đó.

Trong quá trình khảo sát, đơn vị thi công cần biết nguồn điện thực tế nằm ở đâu và đường cấp điện đến màn hình có thuận lợi hay không.

Các vấn đề thường chỉ nhìn rõ khi đến công trình gồm:

• Tủ điện nằm quá xa vị trí màn hình.
• Không còn đường để đi thêm cáp.
• Tủ điện hiện tại đã phục vụ nhiều thiết bị khác.
• Khu vực sân khấu chỉ có các ổ cắm nhỏ phục vụ thiết bị dân dụng.
• Đường dây phải đi qua khu vực dễ nhìn thấy hoặc thường xuyên có người qua lại.
• Không có vị trí thuận lợi để đặt tủ điện hoặc thiết bị điều khiển.

Nếu phát hiện sớm, phương án điện có thể được phối hợp cùng bên công trình trước khi màn hình được đưa đến lắp.

Nếu phát hiện quá muộn, việc bổ sung đường điện sau khi trần, tường và nội thất đã hoàn thiện thường khó khăn hơn nhiều.

6. Đường tín hiệu từ phòng điều khiển đến màn hình có thể phức tạp hơn dự kiến

Trong hội trường, màn hình LED thường không nhận tín hiệu từ một laptop đặt ngay cạnh màn hình.

Laptop, máy tính hoặc bộ xử lý hình ảnh có thể nằm tại bàn điều khiển phía cuối khán phòng. Từ đó phải có đường tín hiệu đi đến màn hình.

Trên mặt bằng thực tế có thể phát sinh:

• Khoảng cách dài hơn ước tính.
• Không còn máng cáp.
• Không thể đi dây thẳng qua khu vực khán giả.
• Phải đi vòng qua trần hoặc phòng kỹ thuật.
• Có nhiều cửa, dầm hoặc vách ngăn cản đường dây.

Khảo sát giúp xác định tuyến đi dây hợp lý ngay từ đầu và lựa chọn phương án truyền tín hiệu phù hợp.

7. Lối vận chuyển vật tư có thể là vấn đề lớn

Đây là một yếu tố rất dễ bị bỏ quên khi tư vấn từ xa.

Màn hình nằm trong một hội trường rộng không có nghĩa việc đưa khung và thiết bị vào đó cũng dễ dàng.

Khi khảo sát cần kiểm tra:

• Cửa ra vào rộng bao nhiêu.
• Có phải đi qua cầu thang không.
• Thang máy có đủ kích thước không.
• Hành lang có góc cua hẹp không.
• Có được vận chuyển vật tư qua sảnh chính không.
• Xe chở vật tư có tiếp cận gần công trình được không.

Ví dụ, một bộ khung thép được sản xuất thành mảng lớn có thể đưa vào nhà xưởng rất dễ nhưng lại không thể đi qua cửa của một hội trường nằm trên tầng cao.

Lúc đó khung phải được chia nhỏ thành nhiều cụm để vận chuyển rồi lắp ghép tại chỗ.

Nếu biết trước từ lúc khảo sát, phương án sản xuất có thể được điều chỉnh ngay thay vì phải cắt sửa kết cấu tại công trình.

8. Không gian thi công thực tế có thể quá chật

Màn hình sau khi hoàn thiện chỉ chiếm một vùng tường, nhưng trong thời gian lắp đặt kỹ thuật viên còn cần không gian để:

• Tập kết module.
• Lắp ráp khung.
• Dựng giàn giáo hoặc sử dụng thang.
• Đưa cabinet lên vị trí.
• Đi dây phía sau.
• Cân chỉnh toàn bộ bề mặt.

Nếu ngay sát sân khấu đã có ghế cố định, hệ thống âm thanh, bục biểu diễn hoặc thiết bị nội thất không thể di chuyển, quá trình thi công có thể phức tạp hơn nhiều.

Khảo sát giúp trả lời những câu hỏi rất thực tế: có đủ chỗ dựng giàn giáo không, có phải tháo ghế không, có thể đưa vật tư lên sân khấu từ hướng nào và phần nào cần hoàn thiện trước hoặc sau màn hình.

9. Điều hòa, cửa gió và thông gió có thể nằm ngay sau màn hình

Ở hội trường và phòng họp, khu vực phía trước thường có nhiều hệ thống kỹ thuật âm trần hoặc âm tường.

Ví dụ:

• Cửa gió điều hòa.
• Miệng hồi gió.
• Đường ống.
• Quạt thông gió.
• Thiết bị phòng cháy.

Nếu màn hình che mất một cửa gió hoặc làm thay đổi luồng không khí của khu vực, không chỉ hệ thống điều hòa bị ảnh hưởng mà nhiệt phía sau màn hình cũng có thể khó thoát hơn.

Với những hệ màn hình lớn, khả năng thông thoáng và bảo trì thiết bị phía sau cần được xem xét ngay trong phương án bố trí.

10. Hệ thống chữa cháy, đầu báo hoặc thiết bị an toàn có thể bị vướng

Một mặt tường trống nhìn trên ảnh chưa chắc thực sự là khu vực có thể sử dụng toàn bộ.

Ở phía trên hoặc xung quanh có thể tồn tại:

• Đầu báo cháy.
• Đầu phun sprinkler.
• Đèn báo.
• Loa thông báo.
• Biển thoát hiểm.
• Cửa kỹ thuật cần mở khi bảo trì.

Các thiết bị này không nên bị màn hình hoặc hệ khung che khuất một cách tùy tiện.

Việc phát hiện sớm giúp đơn vị thi công điều chỉnh kích thước màn hình hoặc phối hợp với các bên liên quan trước khi triển khai.

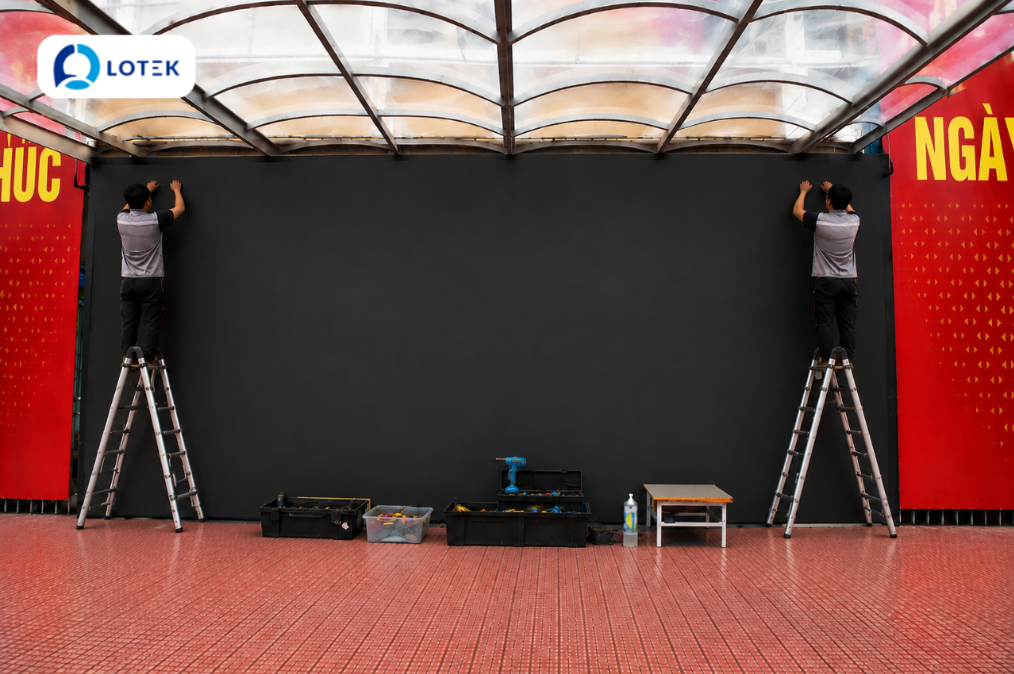

11. Ánh sáng thực tế có thể khác hoàn toàn ảnh chụp

Ảnh khách hàng gửi thường được chụp ở một thời điểm nhất định và camera điện thoại có khả năng tự cân bằng sáng.

Do đó ảnh có thể không phản ánh chính xác môi trường ánh sáng mà màn hình phải hoạt động hằng ngày.

Khảo sát trực tiếp có thể phát hiện:

• Cửa kính lớn phía đối diện màn hình.
• Ánh nắng chiếu vào một số thời điểm trong ngày.
• Đèn sân khấu chiếu trực tiếp vào bề mặt LED.
• Đèn trần quá mạnh.
• Bề mặt kính hoặc vật liệu bóng gây phản xạ.

Những yếu tố này ảnh hưởng đến cách người xem cảm nhận độ sáng và độ tương phản của màn hình.

Đặc biệt với hội trường có nhiều kính, xem vị trí thực tế thường có giá trị hơn chỉ dựa vào vài bức ảnh.

12. Khoảng cách xem thực tế đôi khi khác với kích thước trên bản vẽ

Việc chọn P2, P2.5, P3 hay P4 không nên chỉ dựa vào diện tích màn hình.

Khoảng cách của hàng ghế đầu tiên đến màn hình là yếu tố rất đáng quan tâm.

Trên bản vẽ, một hội trường có thể dài 20 m nhưng thực tế hàng ghế đầu chỉ cách màn hình khoảng vài mét do sân khấu chiếm ít diện tích.

Ngược lại, ở một sân khấu lớn, màn hình có thể rộng nhưng phần lớn khán giả lại đứng khá xa.

Khi khảo sát, đơn vị tư vấn có thể đứng trực tiếp tại những vị trí quan sát chính để đánh giá pixel pitch và kích thước màn hình có hợp lý hay không.

13. Vị trí màn hình có thể đẹp trên bản vẽ nhưng bị che trong thực tế

Đây là vấn đề thường chỉ rõ khi đứng tại vị trí của khán giả.

Màn hình có thể bị che một phần bởi:

• Bục phát biểu.
• Loa sân khấu.
• Cột công trình.
• Rèm.
• Trang trí sân khấu.
• Người ngồi ở hàng phía trước.

Với hội trường rộng, nên kiểm tra màn hình từ cả vị trí trung tâm và hai bên khán phòng.

Đôi khi tăng chiều cao màn hình hoặc dịch màn hình lên một chút mang lại hiệu quả quan sát tốt hơn nhiều so với chỉ tăng diện tích.

14. Công trình thực tế có thể đã thay đổi so với bản vẽ ban đầu

Đây là lý do không nên coi bản vẽ là nguồn thông tin tuyệt đối, đặc biệt với công trình đã sử dụng nhiều năm.

Trong quá trình vận hành, chủ đầu tư có thể đã:

• Xây thêm vách.
• Đổi hệ trần.
• Lắp thêm điều hòa.
• Bổ sung hệ thống âm thanh.
• Thay đổi sân khấu.
• Đi lại đường điện và mạng.

Bản vẽ cũ có thể vẫn thể hiện một bức tường trống trong khi hiện tại phía đó đã có hàng loạt hệ thống kỹ thuật.

Khảo sát trực tiếp giúp phương án LED dựa trên điều kiện hiện tại thay vì dựa vào hồ sơ đã không còn hoàn toàn chính xác.

Những vấn đề nào thường làm thay đổi báo giá sau khảo sát?

Không phải mọi phát hiện tại công trình đều làm tăng chi phí. Tuy nhiên một số yếu tố có thể khiến phương án ban đầu cần điều chỉnh đáng kể.

Vấn đề phát hiện	Ảnh hưởng có thể xảy ra
Tường không đủ khả năng chịu tải	Cần bổ sung hoặc thay đổi hệ khung
Nguồn điện ở xa	Tăng phần dây và thi công điện
Không có đường tín hiệu phù hợp	Phải bổ sung tuyến cáp hoặc thiết bị truyền dẫn
Lối vận chuyển nhỏ	Phải chia lại cấu kiện khung
Không đủ khoảng bảo trì phía sau	Có thể phải thay đổi phương án module/khung
Mặt bằng quá cao	Cần giàn giáo, xe nâng hoặc thiết bị hỗ trợ
Có vật cản kiến trúc	Thay đổi kích thước hoặc vị trí màn hình
Mặt tường không phẳng	Khung cần thêm giải pháp cân chỉnh

Ngược lại, khảo sát cũng có thể giúp giảm chi phí. Ví dụ công trình đã có sẵn khung thép phù hợp, đường điện tốt hoặc tuyến cáp thuận lợi thì một số hạng mục dự kiến ban đầu có thể không cần triển khai.
