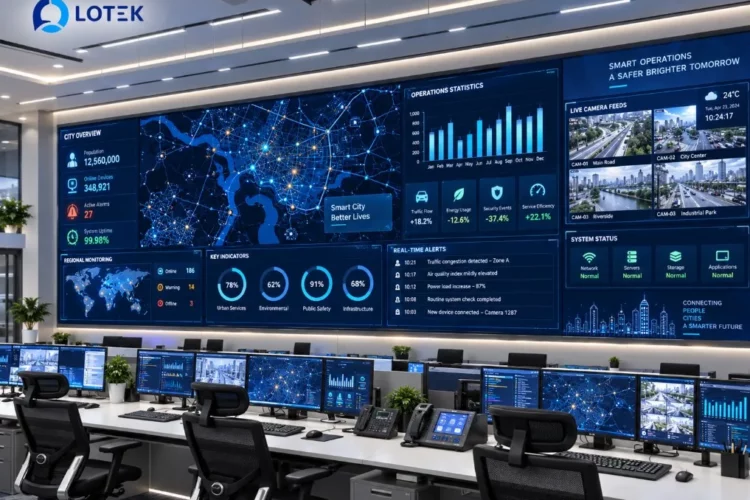

Thiết kế màn hình LED cho phòng điều hành trung tâm – Control Room cần lưu ý gì?

Phòng điều hành trung tâm cần màn hình LED có khả năng hiển thị hình ảnh rõ nét và ổn định trong thời gian dài. Thiết kế màn hình không chỉ cần phù hợp với diện tích phòng mà còn phải đáp ứng nhu cầu theo dõi dữ liệu liên tục. Từ kích thước, độ phân giải đến khoảng cách xem đều cần được tính toán kỹ. Vậy khi thiết kế màn hình LED cho Control Room cần lưu ý những gì?

Màn hình LED cho Control Room khác gì màn hình LED phòng họp thông thường?

Cả hai đều là màn hình LED trong nhà và người xem thường đứng hoặc ngồi tương đối gần. Tuy nhiên mục đích sử dụng lại khác nhau.

Phòng họp chủ yếu hiển thị:

• PowerPoint.
• Video.
• Họp trực tuyến.
• Tài liệu và hình ảnh trình chiếu.

Trong khi đó, Control Room có thể phải hiển thị hàng chục cửa sổ cùng lúc. Nội dung thường chứa nhiều chi tiết nhỏ như:

• Tên camera.
• Thông số thiết bị.
• Số liệu theo thời gian thực.
• Chữ trên bản đồ.
• Biểu đồ.
• Thanh trạng thái và cảnh báo.

Đồng thời màn hình có thể hoạt động nhiều giờ liên tục mỗi ngày, thậm chí một số hệ thống vận hành 24/7.

Vì vậy yêu cầu quan trọng của màn hình Control Room không phải chỉ là hình ảnh đẹp mà là dữ liệu phải dễ đọc, hệ thống ổn định và có khả năng duy trì hoạt động khi một thành phần gặp sự cố.

Đầu tiên phải xác định Control Room cần hiển thị những gì

Một sai lầm khá phổ biến là lựa chọn kích thước và loại LED trước, sau đó mới tính xem sẽ đưa những nguồn tín hiệu nào lên màn hình.

Quy trình nên làm ngược lại.

Trước khi xác định màn hình cần rộng bao nhiêu, nên thống kê:

• Có bao nhiêu nguồn camera?
• Có hiển thị bản đồ GIS hay không?
• Có dashboard SCADA, BMS, NOC hoặc hệ thống giám sát riêng không?
• Có bao nhiêu máy tính cần đưa tín hiệu lên màn hình?
• Một thời điểm cần hiển thị tối đa bao nhiêu cửa sổ?
• Cửa sổ nào cần kích thước lớn, cửa sổ nào chỉ cần giám sát phụ?
• Có cần thay đổi layout thường xuyên hay không?

Ví dụ một phòng điều hành giao thông có thể cần một vùng lớn dành cho bản đồ, hai vùng bên cạnh hiển thị camera và một dải phía dưới dành cho cảnh báo.

Ngược lại, trung tâm giám sát an ninh có thể ưu tiên một ma trận nhiều camera kích thước tương đối đồng đều.

Hai hệ thống này có thể sử dụng màn hình cùng kích thước nhưng yêu cầu độ phân giải và bộ xử lý hình ảnh hoàn toàn khác nhau.

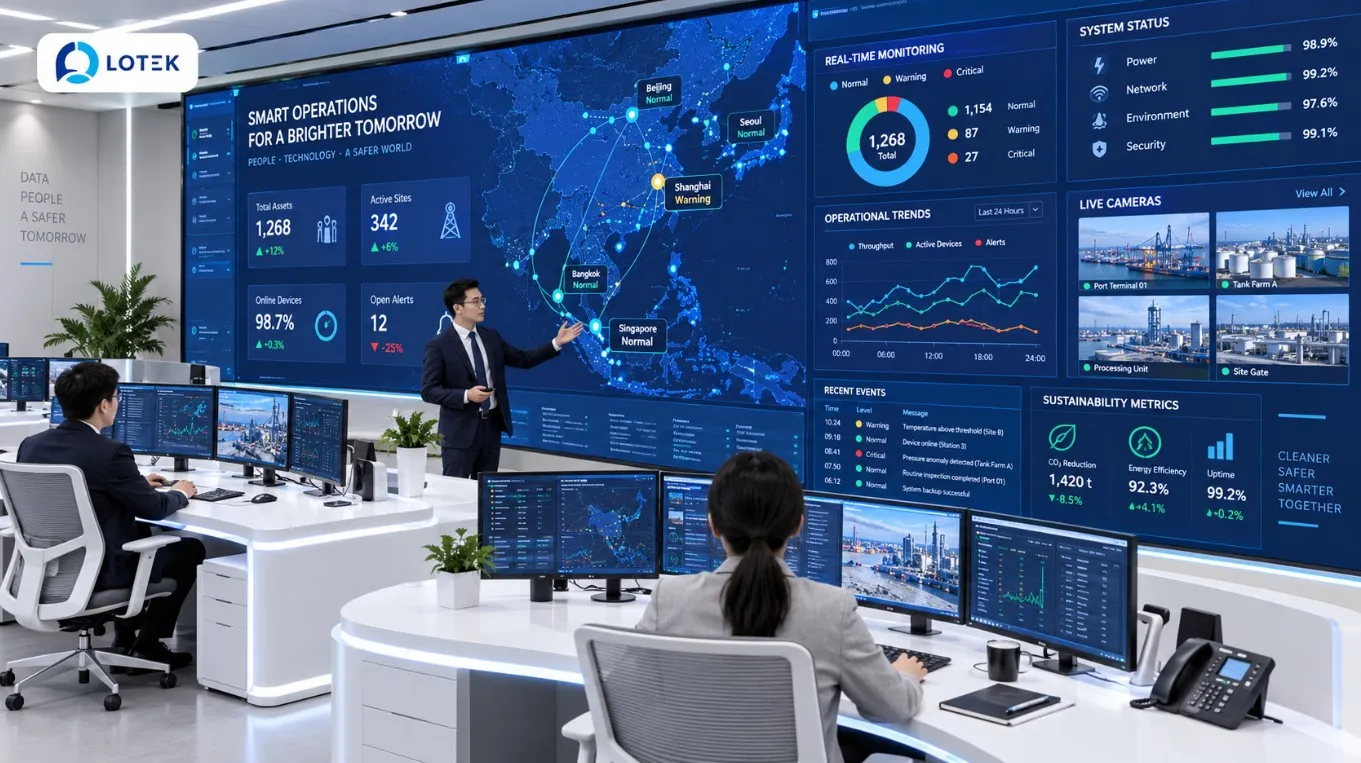

Không nên chọn pixel pitch chỉ dựa vào khoảng cách nhìn

Khoảng cách từ người vận hành tới màn hình là yếu tố quan trọng khi lựa chọn pixel pitch, nhưng với Control Room, chỉ dựa vào khoảng cách nhìn là chưa đủ.

Cần quan tâm thêm tới kích thước chi tiết nhỏ nhất phải đọc được trên màn hình.

Ví dụ, một màn hình chủ yếu hiển thị video camera có thể chấp nhận mật độ điểm ảnh thấp hơn một hệ thống hiển thị bản đồ GIS có nhiều tên đường và ký hiệu nhỏ.

Tương tự, người vận hành ngồi cách màn hình 3 mét nhưng cần đọc nhiều con số nhỏ có thể vẫn cần pixel pitch nhỏ hơn một phòng khác có cùng khoảng cách xem nhưng chủ yếu hiển thị hình ảnh.

Các dòng pixel pitch thường được cân nhắc cho phòng điều hành có thể nằm trong nhóm P1.x đến P2.x tùy diện tích màn hình, khoảng cách quan sát và yêu cầu nội dung.

Không nên mặc định rằng pixel pitch càng nhỏ thì thiết kế càng tốt.

Pitch nhỏ hơn đồng nghĩa với:

• Số lượng pixel tăng.
• Chi phí module LED tăng.
• Khối lượng dữ liệu hệ thống điều khiển phải xử lý tăng.
• Yêu cầu cấu hình thiết bị truyền và xử lý tín hiệu cao hơn.

Mục tiêu là chọn mật độ pixel vừa đủ để nội dung sử dụng thực tế rõ ràng tại các vị trí quan sát.

Nếu đang cân nhắc giữa các công nghệ LED pixel pitch nhỏ như SMD, GOB hoặc COB, có thể tham khảo thêm bài công nghệ LED nào phù hợp cho màn hình phòng họp. Nhiều tiêu chí về khoảng cách xem gần, độ bền bề mặt và chất lượng hiển thị cũng có giá trị khi đánh giá màn hình Control Room.

Phải tính độ phân giải trước khi chốt kích thước màn hình

Đây là bước rất quan trọng nhưng thường bị bỏ qua.

Độ phân giải thực tế của màn hình LED phụ thuộc vào hai yếu tố:

• Kích thước vật lý của màn hình.
• Pixel pitch của module.

Có thể hình dung đơn giản:

Số pixel chiều ngang = chiều rộng màn hình / pixel pitch.

Số pixel chiều cao = chiều cao màn hình / pixel pitch.

Ví dụ với P1.5, một màn hình rộng 5.760 mm sẽ có:

5.760 / 1,5 = 3.840 pixel theo chiều ngang.

Nếu màn hình cao 3.240 mm thì:

3.240 / 1,5 = 2.160 pixel theo chiều cao.

Khi đó màn hình đạt độ phân giải vật lý tương ứng 3840 × 2160 pixel, tức canvas 4K UHD.

Nhưng không phải Control Room nào cũng bắt buộc phải đạt 4K.

Điều quan trọng là tổng số pixel có đủ để chia các nguồn tín hiệu theo layout dự kiến hay không.

Ví dụ nếu một màn hình có độ phân giải thấp nhưng phải chia thành 16 cửa sổ camera, mỗi cửa sổ sẽ chỉ còn một phần nhỏ số pixel của toàn màn hình. Những thông tin nhỏ trong từng cửa sổ có thể khó quan sát.

Ngược lại, nếu hệ thống chỉ hiển thị bốn nguồn dữ liệu lớn thì yêu cầu có thể khác.

Có thể xem thêm hướng dẫn cách tính độ phân giải màn hình LED trước khi quyết định kích thước và pixel pitch.

Tỷ lệ màn hình không nhất thiết lúc nào cũng phải là 16:9

Đối với phòng họp, màn hình 16:9 thường thuận tiện vì phù hợp với PowerPoint, video và nội dung máy tính.

Control Room lại khác.

Màn hình có thể là:

• 16:9.
• 32:9.
• Màn hình rất rộng theo chiều ngang.
• Một canvas có tỷ lệ riêng theo kiến trúc phòng điều hành.

Ví dụ một trung tâm giám sát cần bố trí ba vùng dữ liệu ngang nhau có thể phù hợp với màn hình dạng panorama hơn màn hình 16:9 tiêu chuẩn.

Do đó, tỷ lệ màn hình nên xuất phát từ layout hiển thị thường xuyên nhất, không nên ép toàn bộ hệ thống theo một tỷ lệ chỉ vì đây là chuẩn phổ biến của video.

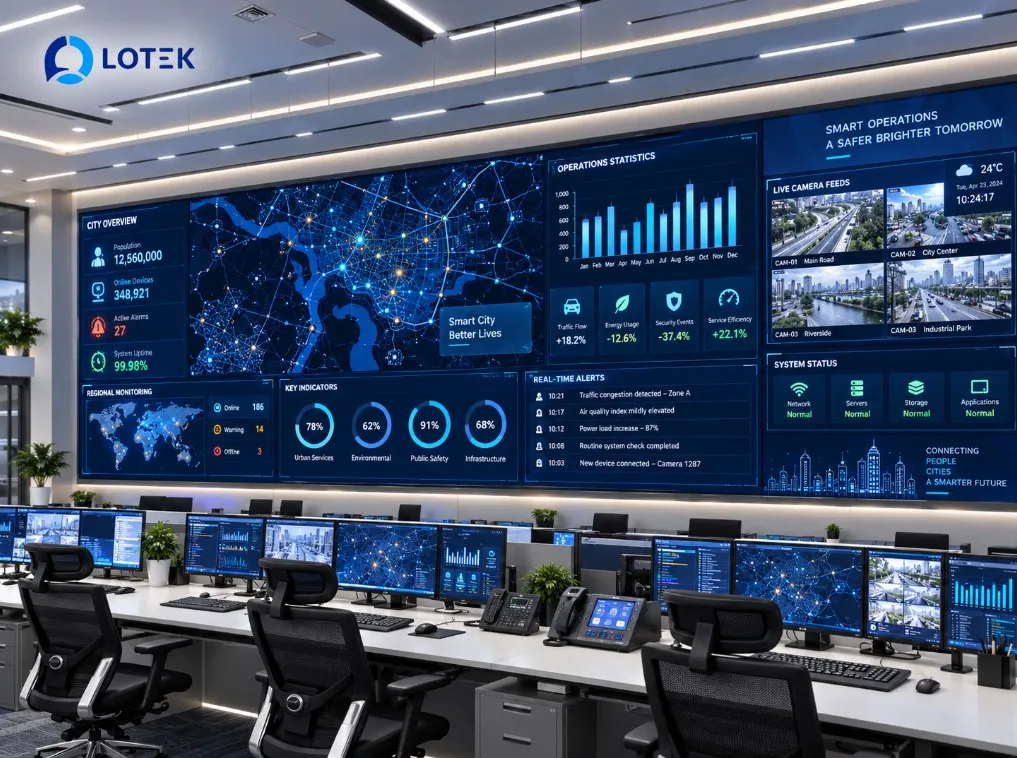

Độ sáng Control Room không cần quá cao

Màn hình LED trong Control Room nằm trong môi trường ánh sáng được kiểm soát tương đối tốt.

Vì vậy chạy màn hình ở độ sáng quá cao không mang lại nhiều lợi ích mà còn có thể:

• Gây chói mắt.
• Tạo cảm giác khó chịu khi nhìn lâu.
• Làm vùng trắng quá mạnh so với môi trường xung quanh.
• Tăng tiêu thụ điện và nhiệt lượng.

Điều đáng quan tâm hơn độ sáng tối đa là màn hình có giữ được chất lượng hình ảnh khi giảm xuống mức brightness sử dụng thực tế hay không.

Một màn hình có thể hiển thị rất đẹp khi chạy sáng mạnh nhưng khi giảm brightness lại xuất hiện:

• Màu xám không đều.
• White Balance lệch.
• Chi tiết vùng tối mất.
• Các cabinet có cảm giác khác màu nhau.

Với Control Room, đây là vấn đề đáng lưu ý vì nhân viên phải nhìn màn hình trong thời gian dài. Nên đánh giá chất lượng hiển thị ở đúng mức sáng dự kiến sử dụng thay vì chỉ test màn hình ở brightness cao.

Độ đồng đều màu quan trọng hơn việc màu quá rực

Control Room thường có diện tích màn hình lớn và nhiều vùng giao diện có màu nền giống nhau.

Nếu một cabinet hơi đỏ, một cabinet hơi xanh hoặc độ sáng giữa các module khác nhau, hiện tượng sẽ rất dễ nhận thấy.

Các yếu tố cần quan tâm gồm:

• Độ đồng đều brightness.
• Độ đồng đều màu.
• White Balance.
• Khả năng hiển thị grayscale.
• Calibration giữa các module và cabinet.

Đặc biệt nên giữ module dự phòng cùng lô với màn hình ngay từ thời điểm bàn giao.

Nếu sau vài năm mới mua module khác để thay thế, dù cùng model và pixel pitch, màu sắc của bóng LED mới chưa chắc giống hoàn toàn với màn hình đã vận hành trong thời gian dài.

Hệ thống xử lý hình ảnh là phần không thể thiết kế sau cùng

Với một màn hình phòng họp đơn giản, đôi khi chỉ cần một nguồn máy tính đưa lên màn hình.

Control Room thường phức tạp hơn nhiều.

Hệ thống có thể phải nhận đồng thời tín hiệu từ:

• Máy tính vận hành.
• Máy chủ.
• Hệ thống camera.
• Decoder.
• SCADA.
• GIS.
• Hệ thống hội nghị truyền hình.

Do đó cần xác định ngay từ thiết kế:

• Số lượng input.
• Chuẩn tín hiệu đầu vào.
• Độ phân giải từng nguồn.
• Số cửa sổ cần hiển thị đồng thời.
• Có cần crop, scale và di chuyển cửa sổ tự do hay không.
• Có cần lưu nhiều layout khác nhau không.
• Có cần chuyển layout nhanh khi có sự cố không.

Bộ xử lý phải được tính theo tổng canvas của màn hình và yêu cầu thực tế, không nên chỉ chọn theo tiêu chí “có cổng HDMI 4K”.

Một thiết bị nhận được tín hiệu 4K chưa chắc đã đáp ứng được việc xử lý nhiều nguồn, nhiều layer và một canvas LED có kích thước đặc biệt.

Control Room quan trọng cần tính phương án dự phòng tín hiệu

Nếu màn hình chỉ phục vụ quảng cáo, việc mất hình trong một thời gian ngắn có thể không gây hậu quả lớn.

Nhưng tại trung tâm giám sát giao thông, an ninh, năng lượng hoặc dây chuyền sản xuất, mất màn hình có thể ảnh hưởng trực tiếp tới khả năng vận hành.

Vì vậy cần xác định mức độ quan trọng của hệ thống và thiết kế redundancy tương ứng.

Tùy quy mô dự án, phương án dự phòng có thể xem xét ở các lớp:

• Nguồn tín hiệu.
• Bộ xử lý hình ảnh.
• Sending Card hoặc bộ điều khiển.
• Đường truyền dữ liệu tới màn hình.
• Receiving Card.
• Nguồn điện.

Không phải mọi Control Room đều cần dự phòng kép toàn bộ thiết bị.

Nhưng với hệ thống quan trọng, cần đặt câu hỏi từ đầu:

Nếu thiết bị này hỏng thì màn hình còn hoạt động được không?

Câu hỏi này giúp xác định đúng những thành phần cần backup thay vì chỉ tập trung vào thông số hình ảnh.

Nguồn điện và UPS cũng phải tính theo yêu cầu vận hành

LED wall kích thước lớn có công suất đáng kể, vì vậy hệ thống điện cần được thiết kế riêng thay vì lấy nguồn từ một vài ổ cắm có sẵn trong phòng.

Nên xem xét:

• Công suất cực đại của màn hình.
• Công suất vận hành thực tế.
• Phân chia tải theo các nhánh điện.
• Thiết bị bảo vệ.
• Tiếp địa.
• Nguồn cho processor và hệ thống điều khiển.

UPS cũng cần được xác định theo mục tiêu thực tế.

Không phải dự án nào cũng cần UPS đủ lớn để duy trì toàn bộ LED wall trong thời gian dài. Một số hệ thống chỉ cần đảm bảo processor, controller và thiết bị mạng không bị tắt đột ngột. Những Control Room có yêu cầu duy trì hiển thị khi mất điện lại cần phương án nguồn dự phòng ở mức cao hơn.

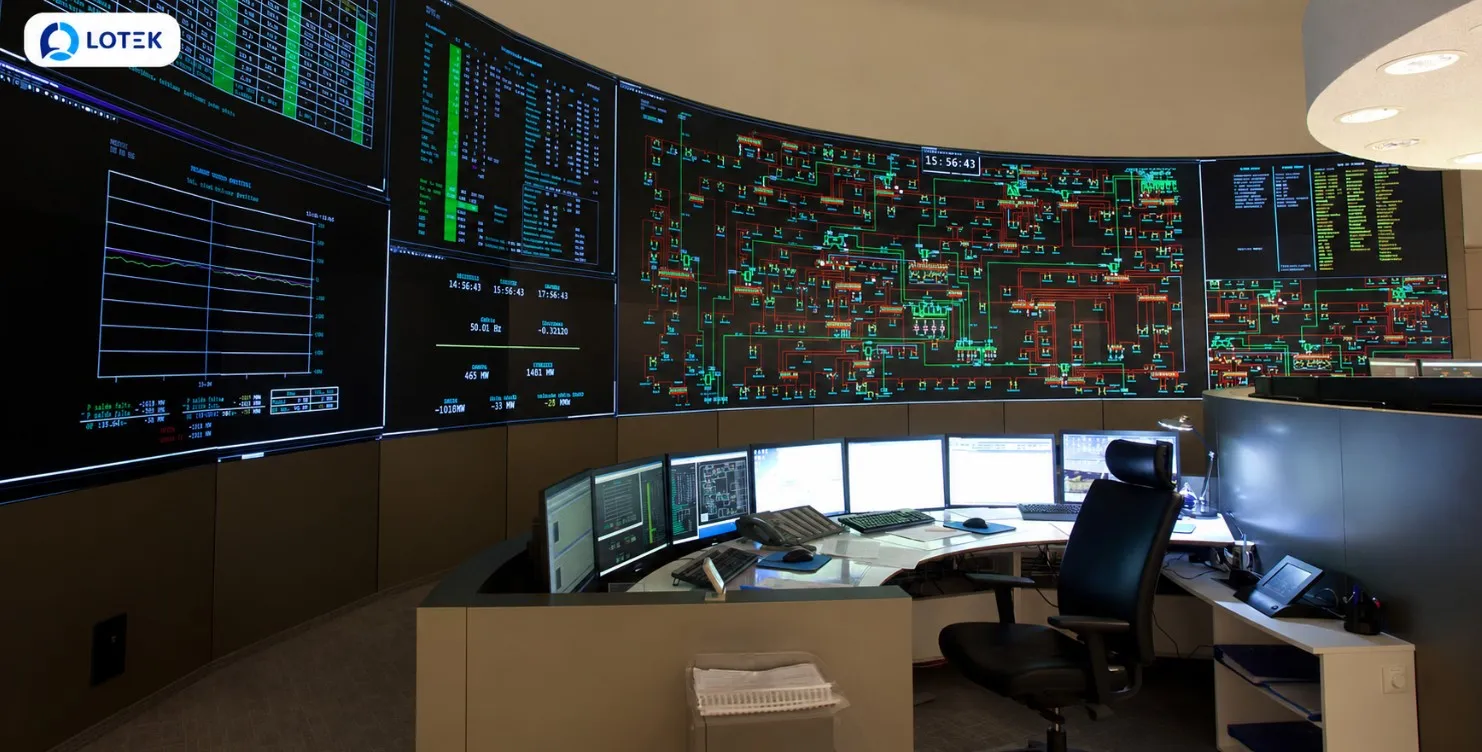

Vận hành 24/7 cần quan tâm tới nhiệt và khả năng bảo trì

Màn hình LED hoạt động trong thời gian dài sẽ sinh nhiệt từ module, nguồn và các linh kiện điện tử.

Với LED wall lớn, tổng nhiệt lượng đưa vào phòng có thể đáng kể.

Vì vậy khi thiết kế nên xem xét đồng thời:

• Khả năng tản nhiệt của cabinet.
• Khoảng không phía sau màn hình.
• Điều hòa của Control Room.
• Khả năng tiếp cận nguồn và card nhận.

Nếu kiến trúc không cho phép có hành lang kỹ thuật phía sau màn hình, nên cân nhắc hệ thống có khả năng bảo trì mặt trước.

Front maintenance giúp kỹ thuật viên có thể tháo module, nguồn hoặc một số linh kiện từ phía trước mà không cần tạo một khoảng trống lớn sau màn hình.

Tuy nhiên phương án bảo trì phải được xác định ngay khi thiết kế kết cấu, không nên chờ màn hình lắp xong mới tính cách sửa chữa.

Độ phẳng của toàn bộ LED wall ảnh hưởng trực tiếp tới chất lượng quan sát

Màn hình Control Room thường có kích thước lớn nhưng pixel pitch nhỏ.

Vì vậy các sai lệch cơ khí nhỏ giữa cabinet cũng dễ nhìn thấy hơn.

Nếu mặt khung không phẳng có thể xuất hiện:

• Đường nối cabinet.
• Mép module cao thấp khác nhau.
• Khoảng hở không đồng đều.
• Vùng phản xạ ánh sáng khác biệt.

Do đó chất lượng hình ảnh không chỉ phụ thuộc module LED.

Khung kết cấu, cabinet và độ chính xác khi lắp đặt cũng là một phần của chất lượng hiển thị.

Đặc biệt với màn hình pixel pitch nhỏ, nên kiểm soát độ phẳng ngay từ quá trình dựng khung thay vì cố chỉnh module ở bước cuối.

Thiết kế phải kiểm tra cả vị trí người ngồi lệch tâm

Không phải tất cả nhân viên Control Room đều ngồi đúng giữa màn hình.

Một màn hình lớn có thể được quan sát từ nhiều bàn vận hành khác nhau. Những vị trí ngoài cùng có góc nhìn xiên đáng kể.

Do đó khi bố trí màn hình cần kiểm tra:

• Khoảng cách từ hàng ghế gần nhất.
• Khoảng cách từ hàng ghế xa nhất.
• Góc nhìn của bàn ngoài cùng bên trái và bên phải.
• Chiều cao màn hình.
• Độ cao của dòng nội dung quan trọng.

Một màn hình quá cao có thể rất ấn tượng về kích thước nhưng khiến người ngồi gần phải liên tục ngẩng đầu để theo dõi phần phía trên.

Control Room cần ưu tiên khả năng quan sát lâu dài hơn yếu tố “màn hình càng lớn càng tốt”.

Có thể tham khảo thêm các bước test màn hình LED trước khi bàn giao để xây dựng checklist nghiệm thu tổng thể.
