Màn hình LED treo và màn hình LED dựng chân: phương án nào an toàn hơn?

Màn hình LED sân khấu, hội trường và sự kiện thường được lắp theo hai phương án chính: treo màn hình từ hệ giàn phía trên hoặc dựng màn hình trên hệ chân đỡ từ mặt sàn.

Nhìn bên ngoài, phương án dựng chân có vẻ an toàn hơn vì toàn bộ màn hình đứng trên mặt đất. Ngược lại, màn hình treo không chiếm diện tích sàn nhưng toàn bộ tải trọng lại nằm phía trên khu vực sân khấu.

Thực tế, không thể kết luận màn hình LED treo hay dựng chân luôn an toàn hơn. Mức độ an toàn phụ thuộc vào kích thước và trọng lượng màn hình, khả năng chịu lực của công trình, hệ rigging hoặc ground support, tải gió, thiết bị liên kết và cả quy trình lắp đặt.

Một màn hình treo được tính tải đúng có thể rất an toàn. Trong khi đó, một màn hình dựng chân thiếu ballast hoặc có chân đế quá nhỏ vẫn có nguy cơ lật. Ngược lại, dựng chân trên hệ kết cấu được tính toán đầy đủ có thể là phương án đơn giản và phù hợp hơn việc cố tìm điểm treo trên một mái hoặc trần không đủ khả năng chịu lực.

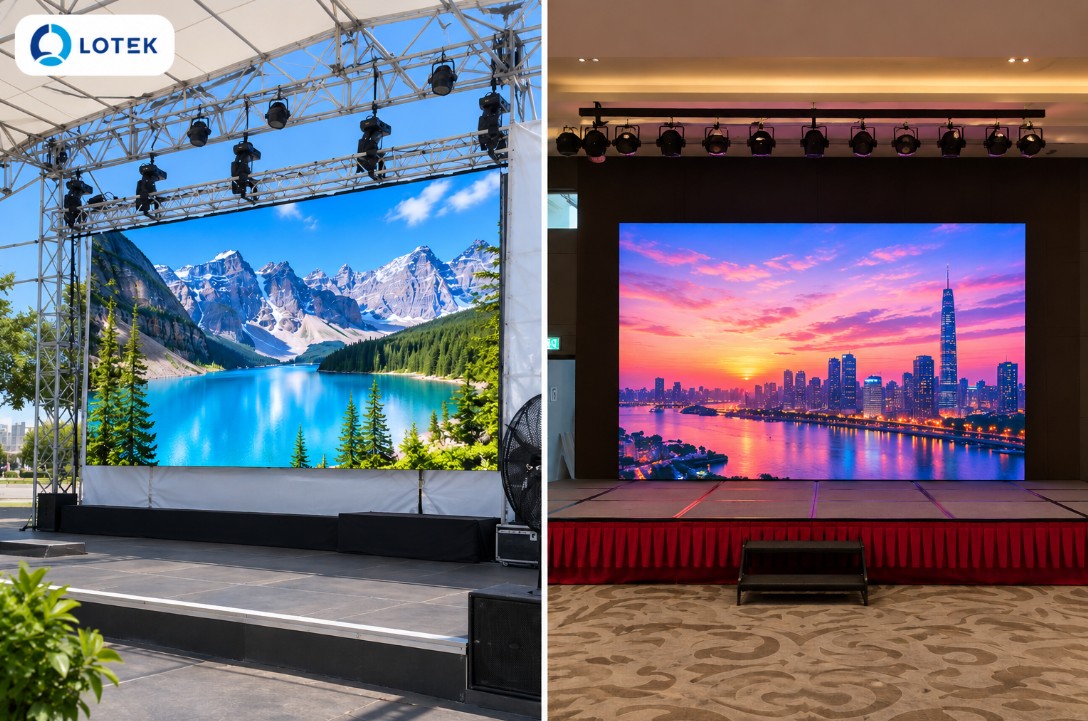

Màn hình LED treo và dựng chân khác nhau ở đâu?

Điểm khác biệt quan trọng nhất nằm ở đường truyền tải trọng của màn hình xuống kết cấu chịu lực.

Với màn hình LED treo, tải trọng thường đi theo hướng:

Cabinet LED → khóa liên kết → hanging bar hoặc thanh treo → pa lăng/cáp/thiết bị rigging → truss hoặc kết cấu công trình.

Toàn bộ trọng lượng màn hình được truyền lên phía trên.

Trong khi đó, với màn hình dựng chân:

Cabinet LED → khung đỡ → chân đế hoặc hệ ground support → mặt sàn/nền.

Tải trọng chủ yếu truyền xuống phía dưới.

Do đó, vấn đề an toàn của hai phương án cũng khác nhau.

Màn hình treo phải đặc biệt quan tâm tới khả năng chịu tải của điểm treo và hệ thống rigging. Màn hình dựng chân lại phải kiểm soát khả năng chống lật, độ ổn định của chân đế và tải trọng mà mặt sàn có thể chịu.

Màn hình LED treo an toàn khi nào?

Phương án treo thường được sử dụng tại:

• Sân khấu sự kiện.
• Nhà thi đấu.
• Trung tâm hội nghị.
• Hội trường có hệ giàn kỹ thuật phía trên.
• Những vị trí cần giữ mặt sàn thông thoáng.

Ưu điểm của treo màn hình là không cần hệ chân đỡ lớn phía sau và có thể nâng màn hình lên đúng độ cao thiết kế.

Tuy nhiên, màn hình chỉ thực sự an toàn khi toàn bộ đường truyền tải từ cabinet tới kết cấu công trình đều được kiểm soát.

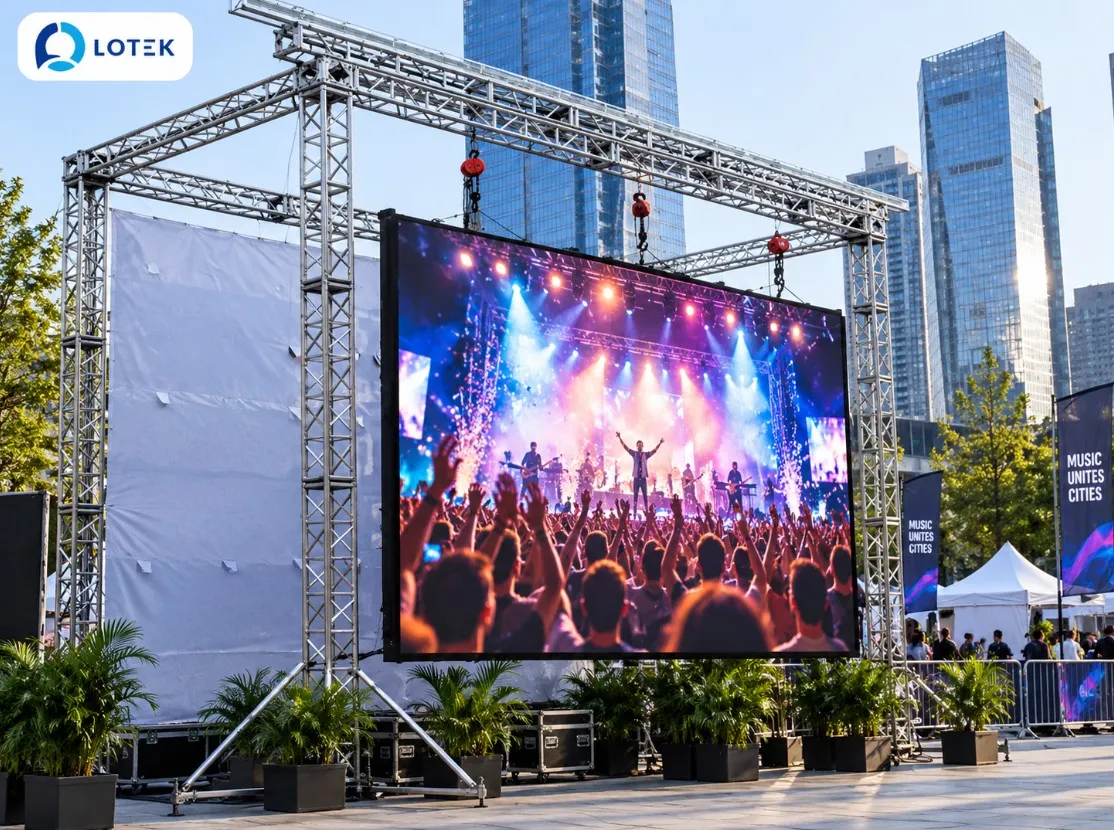

Điểm treo phải chịu được tải thực tế

Không thể nhìn một dầm thép, mái hoặc hệ truss rồi mặc định rằng vị trí đó có thể treo màn hình.

Ví dụ một LED wall nặng 1.000 kg không có nghĩa là chỉ cần một hệ truss được ghi tải 1.000 kg là đủ.

Còn phải xem:

• Có bao nhiêu điểm treo?
• Tải được phân bố giữa các điểm như thế nào?
• Vị trí treo nằm ở đâu trên nhịp truss?
• Truss còn đang treo loa, đèn hoặc thiết bị khác hay không?
• Kết cấu phía trên truss có chịu được tổng tải hay không?

Đặc biệt, không nên lấy tổng trọng lượng màn hình rồi chia đều cho số điểm treo một cách máy móc. Trong thực tế, tải giữa các điểm có thể không hoàn toàn giống nhau.

Có thể tham khảo kỹ hơn tại bài các điểm treo màn hình LED sân khấu được tính tải như thế nào.

Không chỉ tính trọng lượng cabinet

Khi tính tải treo phải tính toàn bộ hệ thống, bao gồm:

• Cabinet LED.
• Hanging bar.
• Dây nguồn và dây tín hiệu.
• Phụ kiện liên kết.
• Cáp, sling và các thiết bị rigging.
• Một số kết cấu phụ đi kèm màn hình.

Ví dụ màn hình gồm 40 cabinet, mỗi cabinet nặng 8 kg thì riêng cabinet đã là 320 kg.

Nhưng 320 kg chưa phải tải trọng cuối cùng của hệ thống treo.

Đây cũng là lý do trọng lượng cabinet ảnh hưởng trực tiếp đến thiết kế kết cấu màn hình LED, đặc biệt với những LED wall kích thước lớn.

Khóa cabinet cũng là một phần của hệ chịu lực

Khi màn hình được treo thành nhiều hàng, cabinet phía trên có thể phải truyền tải của các cabinet phía dưới lên hệ treo.

Do đó không thể chỉ quan tâm tới truss và bỏ qua khả năng chịu tải của chính cabinet.

Nhà sản xuất màn hình thường có giới hạn về:

• Số cabinet tối đa được treo theo chiều dọc.
• Phương pháp sử dụng hanging bar.
• Loại khóa liên kết được phép sử dụng.
• Cấu hình treo phù hợp với từng dòng cabinet.

Không nên tự ý treo một chuỗi cabinet dài hơn giới hạn thiết kế chỉ vì khóa cơ khí vẫn có thể đóng được.

Màn hình LED dựng chân an toàn khi nào?

Dựng chân thường phù hợp với:

• Màn hình LED trong nhà có chiều cao vừa phải.
• Sân khấu không có hệ rigging phía trên.
• Không gian có mặt sàn chắc chắn.
• Sự kiện cần thi công và tháo dỡ linh hoạt.
• Công trình không muốn truyền tải màn hình lên trần hoặc mái.

Ưu điểm lớn nhất của phương án này là đường truyền tải tương đối trực quan: màn hình đứng trên kết cấu chân đỡ và tải được truyền xuống mặt sàn.

Tuy nhiên, đứng trên mặt đất không đồng nghĩa với không thể đổ.

Nguy cơ lớn nhất là mất ổn định và lật màn hình

Màn hình LED là một mặt phẳng có diện tích lớn.

Nếu màn hình cao nhưng hệ chân đế quá ngắn, trọng tâm của toàn bộ hệ thống tăng lên trong khi khả năng chống lật không tương ứng.

Đây là vấn đề đặc biệt cần chú ý khi:

• Màn hình cao.
• Mặt chân đế hẹp.
• Màn hình đặt ngoài trời.
• Có người hoặc thiết bị hoạt động sát phía sau.
• Mặt sàn không bằng phẳng.

Hệ dựng chân vì vậy có thể cần chân chống phía sau, giằng chéo, ballast hoặc các biện pháp neo giữ khác theo thiết kế.

Ballast không nên xác định theo kinh nghiệm

Một cách làm khá rủi ro là thấy màn hình hơi cao rồi đặt vài cục đối trọng phía sau với suy nghĩ “như vậy chắc đủ”.

Ballast cần phù hợp với kích thước màn hình, chiều cao, hình dạng khung và các lực có thể tác động lên hệ thống.

Thêm ballast cũng không phải lúc nào càng nhiều càng tốt.

Ballast quá lớn làm tăng tải lên mặt sàn. Nếu sàn sân khấu hoặc kết cấu phía dưới không được thiết kế để chịu tải tập trung lớn, vấn đề có thể chuyển từ nguy cơ lật màn hình sang quá tải mặt sàn.

Nếu lắp trong nhà, phương án dựng chân thường dễ kiểm soát hơn?

Với màn hình sự kiện trong nhà có kích thước vừa phải, mặt sàn chắc chắn và đủ không gian phía sau, dựng chân thường là phương án đơn giản hơn về mặt kết cấu.

Không phải tìm điểm treo phía trên, không phải truyền toàn bộ tải màn hình lên hệ mái và việc kiểm tra khung chân cũng tương đối trực tiếp.

Tuy nhiên điều này không có nghĩa dựng chân luôn an toàn hơn.

Ví dụ một màn hình cao 5–6 m dựng trên một hệ chân đỡ tạm thời đã trở thành một kết cấu lớn. Khi đó vẫn cần tính toán ổn định thay vì áp dụng cách dựng giống một LED wall nhỏ.

Ngược lại, nếu địa điểm đã có hệ rigging chuyên dụng được thiết kế cho sân khấu và đã xác định rõ tải trọng cho phép, treo màn hình có thể là phương án gọn và phù hợp hơn.

Nếu lắp ngoài trời, câu chuyện an toàn thay đổi hoàn toàn

Khi đưa màn hình LED ra ngoài trời, tải trọng bản thân không còn là yếu tố duy nhất.

Gió có thể trở thành một trong những tải trọng quan trọng nhất đối với hệ màn hình.

Một màn hình LED lớn tạo thành một bề mặt chắn gió tương tự một tấm bảng lớn.

Diện tích màn hình càng lớn, lực tác động do gió càng đáng kể.

Do đó cả màn hình treo và màn hình dựng chân ngoài trời đều cần được đánh giá riêng.

Với màn hình dựng chân ngoài trời

Gió tạo mô men làm màn hình có xu hướng lật.

Khi đó cần xem:

• Chiều cao màn hình.
• Diện tích bề mặt.
• Kích thước chân đế.
• Ballast.
• Điểm neo.
• Đặc điểm nền đất.

Chỉ tăng trọng lượng ở chân mà không tính toán đầy đủ chưa chắc đã giải quyết được vấn đề.

Với màn hình treo ngoài trời

Lực gió tác dụng lên bề mặt màn hình sẽ truyền vào hệ rigging, truss, tower và kết cấu chịu lực.

Vì vậy cần đánh giá cả:

• Màn hình.
• Hệ treo.
• Tower hoặc truss.
• Neo giữ.
• Ballast của kết cấu hỗ trợ.

Một hệ treo đủ khả năng chịu trọng lượng tĩnh của màn hình chưa chắc đã đủ khi xét thêm tải gió.

Đây là lý do các màn hình ngoài trời quy mô lớn cần phương án kết cấu riêng chứ không nên lấy cấu hình lắp trong nhà rồi đưa ra ngoài trời sử dụng.

So sánh màn hình LED treo và dựng chân

Tiêu chí	Màn hình LED treo	Màn hình LED dựng chân
Đường truyền tải	Truyền lên kết cấu phía trên	Truyền xuống mặt sàn
Yêu cầu quan trọng	Điểm treo, rigging, truss và kết cấu chịu lực	Chân đế, giằng, ballast và nền chịu lực
Diện tích mặt sàn	Ít chiếm diện tích hơn	Cần không gian cho chân và giằng phía sau
Nguy cơ chính	Quá tải điểm treo hoặc lỗi hệ rigging	Mất ổn định, trượt hoặc lật
Mặt sàn	Ít phụ thuộc hơn vào diện tích đặt chân	Phải kiểm tra khả năng chịu tải và độ phẳng
Ngoài trời	Phải tính tải gió truyền vào hệ treo và kết cấu	Phải tính tải gió, chống lật, ballast và neo giữ

Không nên chọn phương án chỉ vì muốn tiết kiệm khung

Một trong những sai lầm khi lên phương án màn hình là lựa chọn treo hay dựng dựa chủ yếu vào việc phương án nào ít vật tư hơn.

Ví dụ:

“Ở đây có truss rồi, cứ treo lên sẽ đỡ phải làm chân.”

Hoặc:

“Dựng từ mặt đất chắc chắn hơn nên chỉ cần làm vài chân thép phía sau.”

Cả hai cách suy nghĩ đều chưa đủ.

Trước tiên phải xác định:

• Tổng trọng lượng màn hình là bao nhiêu?
• Kích thước màn hình bao nhiêu?
• Trong nhà hay ngoài trời?
• Kết cấu phía trên có tải trọng cho phép bao nhiêu?
• Mặt sàn có chịu được hệ màn hình và ballast không?
• Có đủ diện tích để làm ground support không?
• Màn hình sử dụng cố định hay chỉ trong vài ngày sự kiện?

Sau khi có các dữ liệu này mới lựa chọn phương án.

Cần đặc biệt kiểm tra gì trước khi nâng màn hình LED lên?

Với màn hình treo, quá trình nâng màn hình là một giai đoạn cần kiểm soát riêng.

Trước khi nâng nên kiểm tra:

• Khóa cabinet đã vào đúng vị trí.
• Hanging bar được lắp đúng cấu hình.
• Thiết bị treo đúng tải trọng làm việc.
• Các điểm treo đúng vị trí thiết kế.
• Dây nguồn và tín hiệu không bị mắc vào kết cấu.
• Khu vực phía dưới không có người không liên quan.

Khi bắt đầu nâng, cần quan sát xem màn hình có lên đều hay không.

Nếu một đầu lên nhanh trong khi đầu còn lại bị giữ lại, tải giữa các điểm có thể thay đổi đáng kể.

Không nên tiếp tục nâng chỉ với mục tiêu “kéo lên cho cân” nếu chưa xác định nguyên nhân.

Với màn hình dựng chân cần kiểm tra gì trước khi đưa vào sử dụng?

Sau khi hoàn thành lắp đặt, nên kiểm tra:

• Toàn bộ chân đế có tiếp xúc đúng với mặt sàn.
• Các giằng chéo đã khóa đầy đủ.
• Ballast hoặc neo giữ đúng vị trí.
• Màn hình có bị nghiêng theo phương trước – sau hay không.
• Các cabinet có liên kết đúng với khung.
• Khu vực chân và ballast có được bảo vệ khỏi người qua lại.

Một vấn đề khá thực tế là ballast có thể bị di chuyển sau khi đơn vị LED hoàn tất thi công.

Ví dụ bộ phận sân khấu thấy khối đối trọng chiếm chỗ nên tự chuyển sang vị trí khác. Khi đó cấu hình thực tế không còn giống thiết kế ban đầu.

Do đó hệ chân, neo và ballast phải được quản lý trong suốt thời gian màn hình hoạt động, không chỉ tại thời điểm nghiệm thu.

Không dùng dây an toàn để thay cho một kết cấu được tính sai

Một số hệ thống có thể sử dụng thêm thiết bị giữ phụ hoặc phương án secondary retention theo yêu cầu thiết kế.

Tuy nhiên đây chỉ là một lớp an toàn bổ sung.

Không thể sử dụng một sợi cáp phụ để hợp thức hóa:

• Một điểm treo không rõ khả năng chịu tải.
• Một hanging bar không phù hợp.
• Hệ ground support thiếu ổn định.
• Một màn hình đã vượt quá cấu hình treo cho phép của nhà sản xuất.

Nguyên tắc cơ bản vẫn là kết cấu chính phải đủ khả năng chịu lực trước khi tính tới các lớp bảo vệ bổ sung.

Vậy màn hình LED treo hay dựng chân an toàn hơn?

Có thể lựa chọn theo nguyên tắc thực tế sau:

Nếu địa điểm có hệ rigging hoặc kết cấu phía trên đã được xác định rõ khả năng chịu tải, màn hình treo là phương án phù hợp và có thể rất an toàn.

Nếu không có điểm treo đáng tin cậy nhưng mặt sàn đủ khả năng chịu lực và có đủ không gian cho hệ ground support, dựng chân thường là phương án dễ kiểm soát hơn.

Với màn hình ngoài trời, không nên kết luận an toàn chỉ dựa trên việc treo hay dựng chân. Tải gió, ballast, neo giữ và toàn bộ kết cấu hỗ trợ phải được xem xét riêng.

Đặc biệt đối với màn hình lớn, vị trí có đông người hoặc kết cấu tạm ngoài trời, phương án chịu lực nên được kiểm tra bởi người có chuyên môn phù hợp thay vì chỉ dựa trên kinh nghiệm lắp đặt các màn hình nhỏ trước đó.
