Các điểm treo màn hình LED sân khấu được tính tải như thế nào?

Với màn hình LED sân khấu dạng treo, câu hỏi quan trọng không chỉ là “màn hình nặng bao nhiêu?” mà còn là khối lượng đó được truyền xuống từng điểm treo như thế nào.

Nếu chỉ lấy tổng trọng lượng chia đều cho số motor, kết quả chỉ đúng trong mô hình lý tưởng. Thực tế, tải tại từng điểm còn phụ thuộc vào trọng tâm, vị trí điểm treo, kết cấu thanh treo, truss và điều kiện vận hành.

Bài viết này tập trung vào cách hiểu và kiểm tra tải điểm treo ở mức thực tế. Với hệ thống treo trên đầu người hoặc công trình lớn, tải cuối cùng vẫn cần được xác nhận bởi người có chuyên môn về kết cấu và rigging.

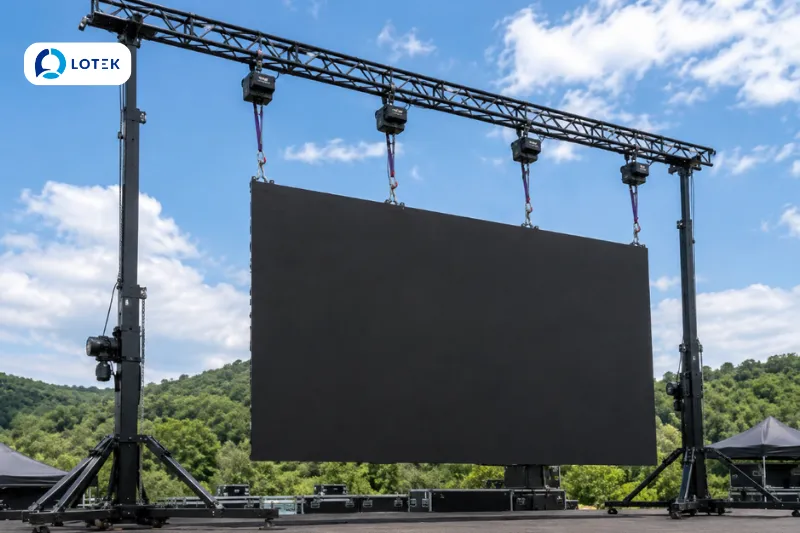

Điểm treo màn hình LED sân khấu là gì?

Điểm treo là vị trí tải của màn hình được truyền vào hệ chịu lực phía trên, thường thông qua motor xích, sling, shackle, hanging bar và truss.

Ví dụ, màn hình sử dụng bốn motor có bốn điểm nâng chính. Tuy nhiên, điều đó không có nghĩa mỗi motor chắc chắn chịu đúng 25% tổng tải.

Đường truyền tải cần được nhìn theo chuỗi: cabinet LED → khóa liên kết → hanging bar/khung treo → phụ kiện rigging → motor → truss hoặc điểm rigging công trình.

Tham khảo: màn hình LED sân khấu sự kiện.

Trước tiên phải xác định đúng tổng tải cần treo

Bước đầu tiên là tính tổng khối lượng của toàn bộ phần được nâng lên, không chỉ riêng cabinet LED.

Tổng tải tĩnh = màn hình LED + thanh/khung treo + phụ kiện rigging + thiết bị gắn kèm.

Cần kiểm tra các thành phần chính:

• Khối lượng toàn bộ cabinet tạo thành màn hình.
• Hanging bar, beam hoặc khung treo.
• Shackle, sling và phụ kiện liên kết thuộc phần được nâng.
• Cáp nguồn, cáp tín hiệu và thiết bị gắn trực tiếp lên màn hình nếu có.

Sai sót thường gặp là lấy diện tích màn hình nhân trọng lượng trên mỗi mét vuông rồi coi đó là toàn bộ tải. Cách tính này có thể bỏ sót phần khung treo và phụ kiện.

Đọc thêm: trọng lượng cabinet ảnh hưởng thế nào đến công trình.

Cách tính tải trên từng điểm treo trong trường hợp đơn giản

Nếu trọng tâm nằm giữa, các điểm treo bố trí đối xứng, thanh treo đủ cứng và hệ thống được cân bằng tốt, tải có thể phân bố gần đều.

Khi đó có thể ước tính sơ bộ:

Tải trung bình mỗi điểm = Tổng tải tĩnh / Số điểm treo.

Ví dụ hệ màn hình và phụ kiện có tổng khối lượng 1.100 kg, sử dụng bốn điểm treo đối xứng. Trong mô hình lý tưởng, tải trung bình khoảng 275 kg trên mỗi điểm.

Tuy nhiên, 275 kg không phải con số có thể dùng ngay để chọn motor, shackle hay truss. Đây chỉ là bước phân tải sơ bộ.

Thiết bị rigging còn phải được kiểm tra theo tải làm việc cho phép, cấu hình sử dụng và tài liệu của nhà sản xuất. Người phụ trách cũng phải xét trường hợp tải không chia đều hoặc thay đổi trong quá trình nâng.

Vì sao tải thực tế thường không chia đều cho các điểm treo?

Trong sân khấu, hệ treo hiếm khi đạt điều kiện lý tưởng tuyệt đối. Một thay đổi nhỏ về trọng tâm hoặc cao độ cũng có thể khiến một điểm chịu tải nhiều hơn điểm khác.

Trọng tâm bị lệch

Nếu một bên có thêm thiết bị, bó cáp lớn hoặc kết cấu phụ, trọng tâm sẽ dịch về phía đó. Điểm treo gần phía nặng hơn có thể nhận tải lớn hơn.

Điểm treo không bố trí đối xứng

Với hai điểm treo, nếu trọng tâm nằm chính giữa thì tải có xu hướng chia đều. Khi trọng tâm dịch về một phía, phản lực tại điểm gần trọng tâm sẽ tăng.

Các motor không cùng cao độ

Với hệ nhiều motor, chênh lệch cao độ có thể làm một số điểm “ăn tải” trước trong khi điểm khác chưa nhận đủ tải.

Thanh treo hoặc truss bị võng

Hanging bar và truss không phải vật thể cứng tuyệt đối. Biến dạng khi chịu tải có thể làm thay đổi phản lực tại các vị trí liên kết.

Vì vậy, quy tắc “4 motor thì mỗi motor chịu 25%” chỉ nên dùng để hiểu nguyên lý, không phải kết luận thiết kế.

Với hai điểm treo lệch tâm, tải được hiểu ra sao?

Trường hợp hai điểm treo giúp thấy rõ ảnh hưởng của trọng tâm. Nếu tổng tải là W, hai điểm A và B nằm hai phía của trọng tâm thì phản lực tại A và B phải cùng nhau cân bằng tổng tải và mô-men của hệ.

Nói đơn giản: trọng tâm càng gần điểm nào thì điểm đó thường chịu tải càng lớn. Vì vậy, biết tổng trọng lượng nhưng không biết vị trí trọng tâm thì chưa đủ để xác định chính xác tải từng điểm.

Không chỉ motor: toàn bộ đường truyền tải đều phải được kiểm tra

Một hệ treo không thể đánh giá bằng việc “motor đủ tải” là xong. Tải từ màn hình phải đi qua nhiều cấu kiện trước khi truyền vào công trình.

• Hanging bar hoặc điểm liên kết trên cabinet.
• Shackle, sling và phụ kiện nối.
• Motor hoặc pa lăng.
• Truss hoặc beam tiếp nhận tải.
• Điểm rigging của nhà thi đấu, hội trường hoặc sân khấu.

Khả năng của toàn hệ thống bị giới hạn bởi cấu kiện yếu hoặc không được xác nhận tải. Motor có tải làm việc lớn nhưng điểm treo phía trên không đủ khả năng chịu lực thì hệ vẫn không an toàn.

Tham khảo thêm: hệ thống khung màn hình LED.

Truss chịu tải điểm khác với tải phân bố đều

Một cây truss có thể chịu một mức tải phân bố đều nhất định nhưng không có nghĩa nó chịu được cùng tổng khối lượng nếu tải tập trung vào một hoặc hai vị trí.

Khả năng chịu tải của truss còn phụ thuộc chiều dài nhịp và vị trí đặt tải. Vì vậy, khi motor treo màn hình vào truss, phải đối chiếu đúng bảng tải hoặc tài liệu của chính hệ truss đang sử dụng.

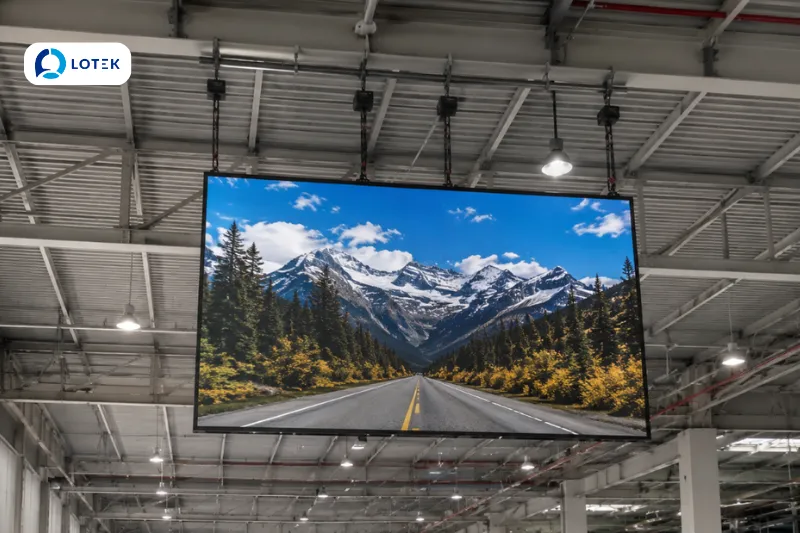

Có phải tăng số motor là tải sẽ an toàn hơn?

Thêm điểm treo có thể giúp phân phối tải, nhưng không có nghĩa tải sẽ tự động chia đều. Nếu motor không đồng bộ, điểm treo bố trí sai hoặc hanging bar không phù hợp, một số điểm vẫn có thể chịu tải cao hơn dự kiến.

Với các hệ rental dùng cho sân khấu, có thể tham khảo màn hình LED P3.91 trong nhà. Cấu hình treo cụ thể vẫn phải theo thiết kế và hướng dẫn của hệ sản phẩm thực tế.

Màn hình LED ngoài trời phải xét thêm tải gió

Với sân khấu ngoài trời, trọng lượng bản thân không phải tải duy nhất. Một màn hình LED diện tích lớn có thể tiếp nhận lực gió đáng kể.

Gió tạo tải ngang và có thể làm thay đổi lực lên màn hình, truss, tower, ballast và các điểm liên kết. Vì vậy phép chia tải tĩnh theo số motor không đủ để kết luận hệ treo ngoài trời an toàn.

Phương án phải được đánh giá theo kích thước màn hình, kết cấu sân khấu và điều kiện gió tại địa điểm, đồng thời có giới hạn vận hành khi thời tiết xấu.

Tham khảo: màn hình LED P3.91 ngoài trời.

Khách hàng nên yêu cầu đơn vị thi công làm rõ điều gì?

Khách hàng không cần tự tính kết cấu, nhưng nên yêu cầu đơn vị thi công làm rõ:

• Tổng khối lượng màn hình và hệ treo là bao nhiêu?
• Có bao nhiêu điểm treo và chúng nằm ở đâu?
• Hanging bar, motor và phụ kiện được lựa chọn theo tải nào?
• Truss và điểm rigging phía trên đã được kiểm tra chưa?
• Nếu lắp ngoài trời, tải gió và phương án thời tiết được xử lý thế nào?

Đặc biệt khi màn hình nằm trên sân khấu hoặc khu vực có người bên dưới, không nên chấp nhận phương án chỉ dựa trên kinh nghiệm “đã từng treo màn hình tương tự”.
