Công nghệ MIP LED là gì? MIP nằm ở đâu giữa SMD, COB và MicroLED?

Khi tìm hiểu màn hình LED thế hệ mới, người dùng có thể bắt gặp hàng loạt thuật ngữ như SMD, COB, IMD, MIP, MiniLED và MicroLED. Chúng thường được đặt cạnh nhau trong bảng so sánh nên rất dễ tạo cảm giác đây là những công nghệ nằm trên cùng một thang phát triển.

Thực tế không hoàn toàn như vậy. SMD, COB và MIP chủ yếu nói về cách chip LED được đóng gói và tích hợp vào màn hình, trong khi MicroLED liên quan nhiều hơn đến bản thân nguồn sáng LED có kích thước rất nhỏ.

Do đó, nói MIP “nằm giữa SMD và MicroLED” chỉ đúng nếu hiểu theo hướng phát triển công nghệ. Về cấu trúc kỹ thuật, MIP chính là một phương án giúp đưa Mini/Micro LED vào sản xuất màn hình theo cách dễ mở rộng hơn.

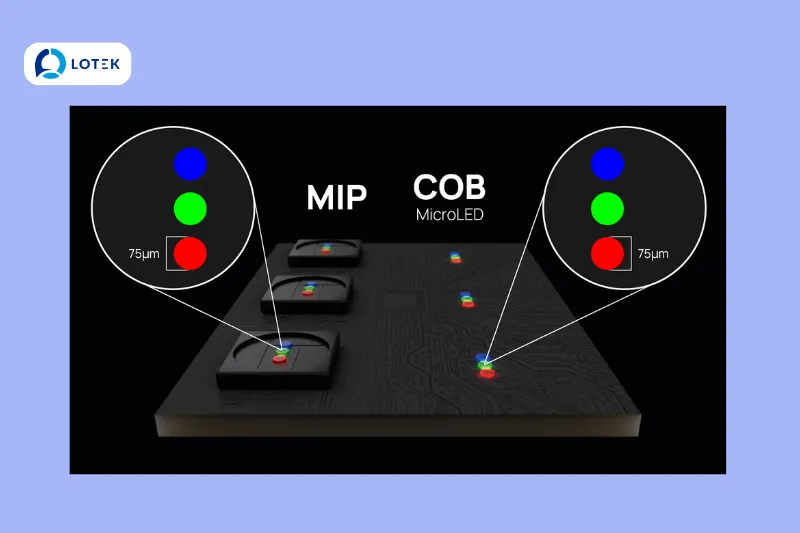

MIP LED là gì?

MIP là viết tắt của Mini/Micro LED in Package. Hiểu đơn giản, các chip Mini LED hoặc Micro LED rất nhỏ được đóng gói thành những linh kiện riêng biệt trước khi các linh kiện này được gắn lên bảng mạch để tạo thành module màn hình.

Một cách hình dung đơn giản:

Chip LED siêu nhỏ → đóng gói thành linh kiện MIP → kiểm tra và phân loại → gắn linh kiện lên PCB → tạo thành module LED → ghép thành màn hình.

Điểm đáng chú ý nằm ở bước “đóng gói thành linh kiện”. Thay vì đưa hàng loạt chip rất nhỏ trực tiếp lên PCB màn hình hoàn chỉnh, MIP tạo ra một package trung gian có thể được kiểm tra và xử lý trước.

Sau đó package MIP vẫn có thể được đưa vào công đoạn gắn linh kiện theo hướng tương đối gần với quy trình SMT quen thuộc của ngành LED.

Muốn hiểu MIP, trước hết phải tách MicroLED khỏi khái niệm đóng gói

Đây là điểm quan trọng nhất của bài viết.

MicroLED không phải một kiểu đóng gói giống SMD, COB hay MIP. MicroLED nói tới việc sử dụng những LED phát sáng ở kích thước vi mô để tạo pixel cho màn hình tự phát sáng.

Những chip MicroLED đó vẫn phải được đưa lên một cấu trúc màn hình bằng một phương pháp sản xuất và đóng gói nào đó.

MIP chính là một trong những con đường như vậy.

Vì thế hoàn toàn có thể xuất hiện một sản phẩm vừa được gọi là MicroLED, vừa sử dụng MIP. Hai tên gọi này đang mô tả hai tầng khác nhau của sản phẩm.

Nếu muốn tìm hiểu riêng về nguồn sáng này, có thể đọc thêm màn hình MicroLED là gì.

Vậy MIP nằm ở đâu nếu đặt cạnh SMD và COB?

Cách dễ hiểu nhất là nhìn vào phương thức chip LED đi từ trạng thái ban đầu đến bảng mạch của màn hình.

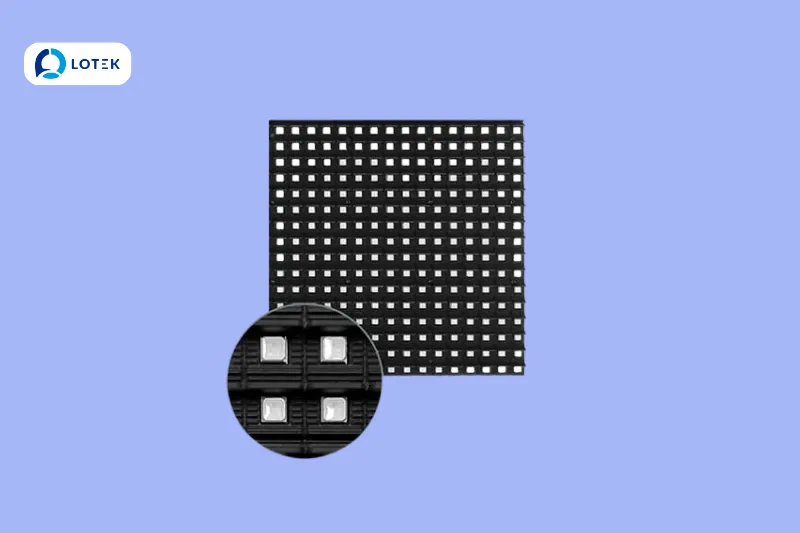

Với SMD

Chip LED được đóng gói thành bóng LED riêng biệt. Sau đó các package SMD được đưa qua máy SMT để gắn lên PCB module.

Đây là phương pháp đã được sử dụng rất rộng rãi trong màn hình LED và có chuỗi cung ứng, thiết bị sản xuất tương đối trưởng thành.

Tham khảo: SMD LED là gì trong màn hình LED module.

Với COB

COB là Chip on Board. Thay vì trước tiên tạo thành những bóng LED rời như SMD, chip LED được gắn trực tiếp lên bảng mạch, sau đó bề mặt được xử lý và bảo vệ để tạo thành module hiển thị.

Nói ngắn gọn:

Chip LED → PCB/module → đóng gói và bảo vệ bề mặt.

Đây là lý do COB thường tạo cảm giác như một bề mặt hiển thị tích hợp hơn thay vì tập hợp nhiều bóng LED rời.

Đọc thêm: COB LED là gì và những ưu điểm kỹ thuật đáng chú ý.

Với MIP

MIP quay trở lại cấu trúc linh kiện rời nhưng sử dụng chip Mini/Micro LED nhỏ hơn và kỹ thuật đóng gói ở cấp độ cao hơn.

Quy trình có thể hình dung là:

Mini/Micro LED → package MIP → phân loại → SMT lên PCB.

Vì vậy MIP có một điểm khá thú vị: về hình thức sản xuất phía sau, nó có nét gần với SMD; nhưng nguồn sáng và hướng thu nhỏ pixel lại tiến gần tới MicroLED.

Bảng so sánh

Khái niệm	Bản chất chính	Cách tích hợp LED
SMD	Công nghệ package linh kiện	Đóng gói thành bóng rồi SMT lên PCB
COB	Đóng gói/tích hợp trực tiếp trên board	Chip được đưa trực tiếp lên PCB/module
MIP	Package Mini/Micro LED thành linh kiện rời	Chip nhỏ → package → phân loại → SMT
MicroLED	Công nghệ nguồn sáng LED vi mô	Có thể kết hợp với nhiều phương án tích hợp khác nhau

Nhìn theo cách này sẽ thấy câu hỏi “MIP tốt hơn MicroLED hay không?” chưa thực sự chính xác, bởi một màn hình MicroLED hoàn toàn có thể sử dụng chính công nghệ MIP.

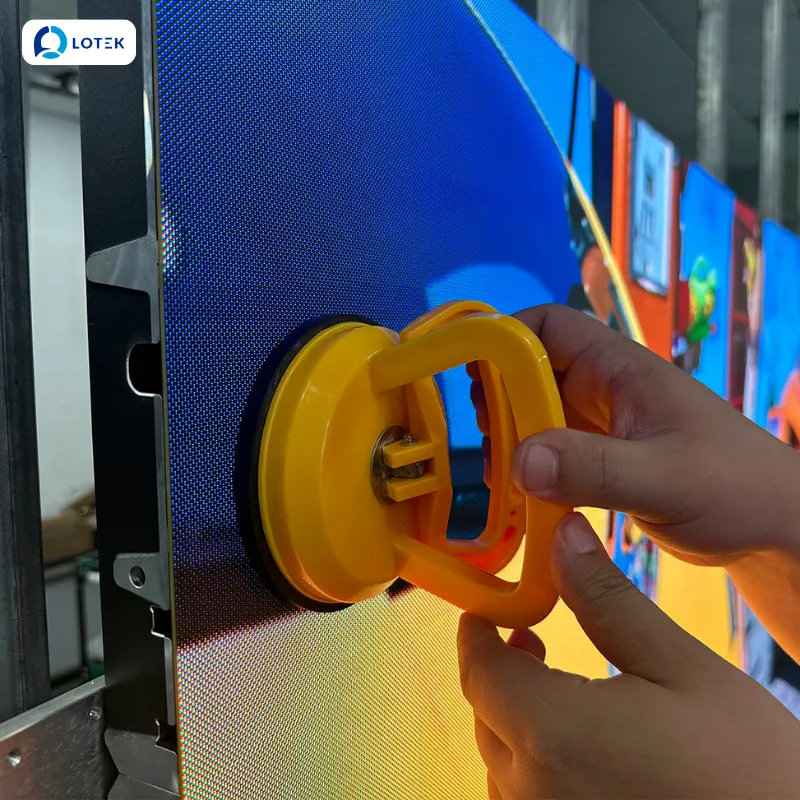

Tại sao ngành LED lại cần thêm MIP khi đã có SMD và COB?

Bài toán xuất hiện khi màn hình ngày càng tiến tới pixel pitch nhỏ hơn.

Ở màn hình P2.5 hoặc P3 truyền thống, kích thước package LED vẫn đủ lớn để quy trình SMD hoạt động tương đối thuận lợi. Nhưng khi pixel pitch giảm xuống P1.0, P0.9, P0.7 hoặc thấp hơn nữa, kích thước LED và khoảng cách linh kiện cũng phải giảm theo.

Lúc này việc sản xuất bắt đầu gặp các yêu cầu cao hơn về độ chính xác, tỷ lệ thành phẩm và khả năng kiểm soát hàng triệu điểm phát sáng.

COB giải bài toán bằng cách đưa chip trực tiếp lên PCB. MIP đi theo hướng khác: đóng gói chip siêu nhỏ thành linh kiện có thể kiểm tra, phân loại rồi mới đưa sang bước tạo module.

Hai hướng này cùng nhắm tới thị trường LED khoảng cách điểm ảnh nhỏ nhưng cách tổ chức quá trình sản xuất khác nhau.

Lợi thế đáng chú ý nhất của MIP nằm ở khâu phân loại trước khi làm module

Đây là phần giúp hiểu vì sao MIP được quan tâm.

Sau khi Mini/Micro LED được tạo thành package riêng, các linh kiện có thể được kiểm tra và phân loại trước khi gắn lên PCB.

Nhà sản xuất có thể sắp xếp những linh kiện có đặc tính quang học gần nhau vào cùng nhóm. Điều này hỗ trợ việc kiểm soát sự đồng đều của màn hình khi hàng triệu điểm ảnh cùng hoạt động.

Nếu phát hiện một package không đạt yêu cầu trước công đoạn SMT, nhà sản xuất có thể loại nó ngay thay vì chờ tới khi lỗi đã nằm trên module hoàn chỉnh.

Đây là một khác biệt đáng chú ý khi quy mô pixel tăng rất lớn ở màn hình độ phân giải cao.

MIP tận dụng được nhiều yếu tố của hệ sinh thái SMD

MIP không xuất hiện như một công nghệ tách biệt hoàn toàn với ngành LED hiện tại.

Sau khi tạo thành linh kiện rời, package MIP có thể tiếp tục đi qua các công đoạn gắn linh kiện tương đối quen thuộc với dây chuyền SMT.

Điều này giúp nhà sản xuất có khả năng tận dụng một phần thiết bị, kinh nghiệm và chuỗi cung ứng đã hình thành từ thời SMD thay vì phải thay đổi toàn bộ dây chuyền.

Đó cũng là lý do MIP đôi khi được mô tả như một hướng phát triển tiếp theo của tư duy SMD nhưng dành cho Mini/Micro LED.

MIP có lợi thế gì về khả năng sửa chữa?

Vì MIP vẫn tạo thành các linh kiện rời trên module nên về nguyên lý, khả năng xử lý lỗi theo điểm có thể thuận lợi hơn một số cấu trúc tích hợp toàn bề mặt.

Điều này đáng quan tâm với màn hình thương mại kích thước lớn, nơi chi phí bảo trì trong nhiều năm cũng là một phần của tổng chi phí sở hữu.

Tuy nhiên, không nên hiểu rằng mọi màn hình MIP đều dễ sửa. Khả năng sửa chữa thực tế còn phụ thuộc thiết kế module, kích thước package, thiết bị sửa chữa và quy trình của nhà sản xuất.

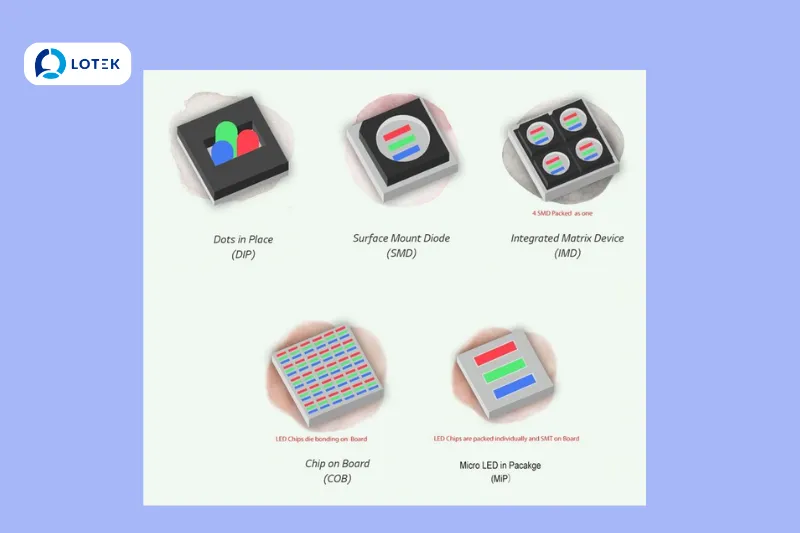

MIP và IMD có phải cùng một công nghệ?

Không. IMD và MIP đều xuất hiện trong quá trình phát triển màn hình Mini LED nhưng cấu trúc không giống nhau.

IMD thường tích hợp nhiều pixel hoặc nhiều nhóm LED vào một package kiểu N-in-1, sau đó package được gắn lên PCB.

MIP tập trung vào việc đóng gói Mini/Micro LED ở quy mô nhỏ hơn, tạo thành linh kiện riêng rồi phân loại trước khi SMT.

Hai hướng đều cố gắng giải quyết giới hạn của SMD truyền thống khi pixel pitch ngày càng nhỏ, nhưng MIP được định hướng xa hơn về phía chip MicroLED.

Tham khảo thêm: IMD LED khác gì DIP, SMD và COB.

MIP hay COB: công nghệ nào tốt hơn?

Không nên kết luận đơn giản rằng MIP cao cấp hơn COB hoặc COB chắc chắn tốt hơn MIP.

Đây là hai phương án sản xuất khác nhau và đều đang được phát triển cho thị trường màn hình khoảng cách điểm ảnh nhỏ.

COB có lợi thế về cấu trúc tích hợp trực tiếp trên board và lớp bảo vệ bề mặt. Bề mặt module thường có khả năng chống va chạm và tiếp xúc tốt hơn SMD truyền thống.

MIP có lợi thế về khả năng tạo linh kiện rời, phân loại chip/package trước khi SMT, linh hoạt về pixel pitch và khả năng tận dụng hệ sinh thái sản xuất SMT.

Trong thực tế, chất lượng cuối cùng còn phụ thuộc vào chip, package, PCB, IC điều khiển, calibration và năng lực sản xuất của từng hãng.

Do đó, khách hàng không nên chọn màn hình chỉ vì báo giá ghi “MIP” hoặc “COB”.

MIP đặc biệt có ý nghĩa khi pixel pitch xuống dưới P1

Ở khoảng cách điểm ảnh lớn, SMD vẫn có lợi thế lớn nhờ giá thành và độ trưởng thành của chuỗi cung ứng.

Khi pixel pitch thu nhỏ, lợi thế của những hướng đóng gói như COB và MIP bắt đầu rõ hơn.

Ví dụ với màn hình LED P0.9 trong nhà, khoảng cách giữa các pixel chỉ còn chưa đến 1 mm. Mật độ điểm ảnh rất cao khiến độ chính xác sản xuất và tính đồng đều trở nên quan trọng hơn nhiều so với màn hình P2 hay P3.

Ở các mức như P0.7, P0.6 và nhỏ hơn, bài toán không chỉ là làm cho bóng LED nhỏ đi mà còn phải tìm cách sản xuất hàng loạt với tỷ lệ thành phẩm và chi phí có thể chấp nhận được.

Đây chính là vùng mà MIP được kỳ vọng phát huy lợi thế mạnh hơn.

Có phải cứ MicroLED là phải dùng MIP?

Không.

MIP là một phương án đưa MicroLED vào màn hình nhưng không phải con đường duy nhất.

Các nhà sản xuất có thể lựa chọn COB hoặc những cấu trúc tích hợp khác tùy thiết kế sản phẩm, kích thước chip và dây chuyền sản xuất.

Vì vậy, khi đọc thông số “MicroLED”, người mua vẫn nên hỏi thêm sản phẩm đang sử dụng kiểu đóng gói hoặc tích hợp nào.

Màn hình MIP phù hợp với những ứng dụng nào?

MIP có ý nghĩa rõ nhất trong các ứng dụng cần mật độ pixel cao, khoảng cách xem gần và yêu cầu màn hình kích thước lớn.

• Phòng điều hành và trung tâm chỉ huy.
• Phòng họp cao cấp.
• Studio và không gian phát sóng.
• Showroom cần hình ảnh độ phân giải cao.
• Màn hình 4K/8K kích thước lớn.
• Các hệ thống LED fine-pitch và micro-pitch.

Những sản phẩm như màn hình LED P1.25 trong nhà cũng nằm trong vùng ứng dụng mà nhiều công nghệ đóng gói khác nhau có thể cạnh tranh, tùy cấu hình và phân khúc sản phẩm.
