SMD LED là gì trong màn hình LED module?

Khi bạn bắt đầu tìm hiểu về màn hình LED module lắp ghép cho hội trường, sân khấu, trung tâm thương mại hay biển quảng cáo ngoài trời, thuật ngữ “SMD LED” gần như xuất hiện trong mọi tài liệu kỹ thuật và báo giá. Vậy SMD LED thực sự là gì, đâu là nguyên lý giúp nó thống trị thị trường hiển thị chuyên nghiệp, và nó khác biệt thế nào so với các công nghệ còn lại? Bài viết này sẽ giải mã toàn diện dựa trên góc nhìn kỹ thuật, thực tiễn triển khai dự án và khảo sát từ những tên tuổi đầu ngành.

1. SMD LED là gì trong màn hình LED module?

1.1. Định nghĩa cơ bản

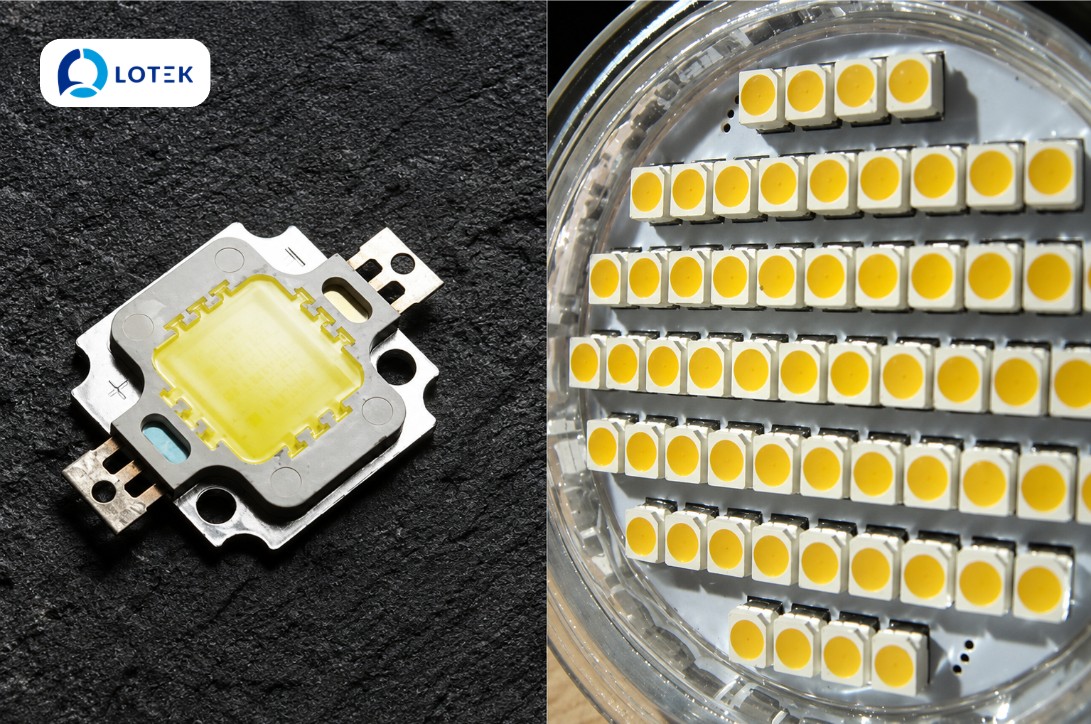

SMD là viết tắt của Surface-Mount Device, nghĩa là linh kiện gắn bề mặt. Trong lĩnh vực màn hình LED, SMD LED chỉ một gói (package) nhỏ chứa đồng thời ba chip phát sáng siêu nhỏ, bao gồm chip đỏ (Red), chip xanh lá (Green) và chip xanh dương (Blue), được hàn trực tiếp lên bề mặt bảng mạch in (PCB) bằng công nghệ SMT tự động. Không giống như DIP LED với ba bóng đơn sắc riêng biệt cắm xuyên lỗ, SMD LED tích hợp cả ba màu trong cùng một vỏ dẹt, mỗi điểm ảnh chỉ là một đốm sáng vuông vắn nhỏ gọn.

Khi nhìn gần vào một module SMD LED đang hoạt động, bạn sẽ thấy bề mặt phẳng với ma trận các điểm ảnh đồng đều. Màu sắc được pha trộn ngay bên trong gói linh kiện trước khi phát ra ngoài. Điều này mang lại trải nghiệm thị giác liền mạch, không bị “vỡ hạt” như DIP khi quan sát ở khoảng cách gần. Để hiểu thêm về cấu trúc nền tảng của cả hệ thống hiển thị này, bạn có thể xem chi tiết tại bài viết Màn hình LED là gì? Tại sao công nghệ này ngày càng phổ biến?.

1.2. Cấu tạo một gói SMD LED điển hình

Mỗi gói SMD LED có kích thước chỉ vài milimet, được đặt tên theo chiều dài và chiều rộng, ví dụ SMD 2121 (2.1 mm x 2.1 mm), SMD 1921, SMD 3535 hay SMD 1010. Bên trong lớp vỏ nhựa epoxy hoặc silicone trong suốt là ba chip bán dẫn siêu nhỏ gắn trên một khung dẫn điện. Hệ thống dây vàng siêu mảnh kết nối các chip ra bốn chân hàn ở mặt đáy. Một số gói SMD cao cấp còn tích hợp thêm chip trắng để tăng cường độ sáng, nhưng với màn hình LED full-color thông thường, ba chip RGB là tiêu chuẩn.

Khi nhận tín hiệu từ chip điều khiển, ba chip phát sáng với cường độ khác nhau. Nhờ khoảng cách giữa chúng cực nhỏ và lớp vỏ khuếch tán đồng nhất, mắt người ngay từ cự ly vài chục centimet đã thấy một điểm màu thuần nhất thay vì ba đốm riêng biệt. Đây là yếu tố cốt lõi cho phép SMD LED đạt được bước điểm ảnh rất nhỏ mà vẫn giữ được sự mượt mà của hình ảnh.

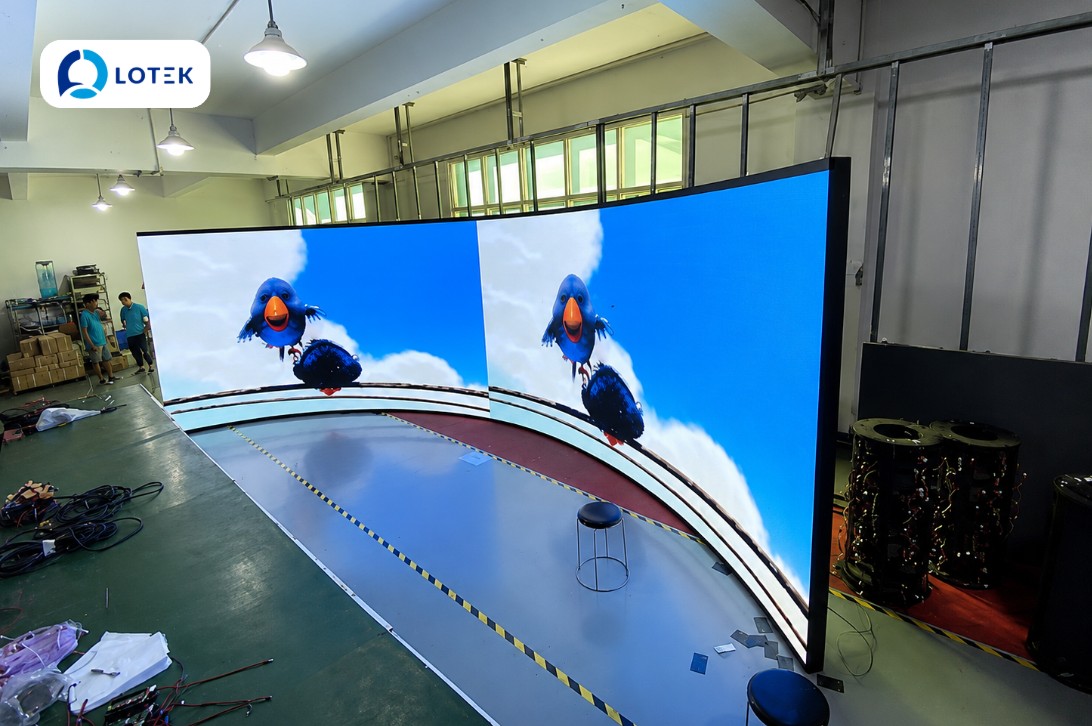

2. Những đặc điểm kỹ thuật làm nên sức mạnh của SMD LED

2.1. Góc nhìn rộng và tính đồng nhất màu sắc vượt trội

Đây là điểm khiến SMD LED “đánh bại” DIP ở hầu hết phân khúc indoor và ngày càng lấn sân mạnh ra outdoor. Với bề mặt phát sáng phẳng, không có bóng nhô cao che chắn, SMD LED dễ dàng đạt góc nhìn ngang 140 đến 160 độ và góc nhìn dọc tương tự. Người đứng ở vị trí lệch sang hai bên khán đài hay sát mép sân khấu vẫn thấy hình ảnh sáng rõ, màu sắc ít bị biến dạng.

Tính đồng nhất màu cũng là một lợi thế lớn. Các chip trong cùng một gói SMD được sản xuất với dung sai bước sóng rất hẹp. Những nhà cung cấp chip hàng đầu như Nationstar, Kinglight hay Nichia đều có quy trình phân loại bin nghiêm ngặt để đảm bảo toàn bộ module có cùng một tông màu. Khi dựng một bức tường LED rộng hàng chục mét vuông, hiện tượng loang màu hay vệt sáng thường ít xảy ra hơn hẳn so với thế hệ DIP đời cũ.

2.2. Khả năng thu nhỏ điểm ảnh, mở ra kỷ nguyên màn hình siêu mịn

SMD LED là chìa khóa cho các dòng màn hình fine pitch như P2.5, P1.8, P1.2 hay thậm chí P0.9. Vì cả ba chip đã nằm gọn trong một vỏ vuông, việc sắp xếp hàng triệu điểm ảnh trên một mét vuông không còn là trở ngại vật lý như với DIP. Đây là lý do trong các phòng họp cao cấp, trung tâm điều khiển hay sảnh VIP, nơi người xem chỉ đứng cách màn hình vài mét, SMD LED gần như là lựa chọn duy nhất để đảm bảo hình ảnh mịn như màn hình LCD cỡ lớn nhưng không có viền ghép.

Khi bước điểm ảnh càng nhỏ, yêu cầu về công nghệ hàn và tản nhiệt càng khắt khe. Các hãng như Leyard với dòng TVH hay Unilumin với Upad đã ứng dụng phương pháp hàn reflow chân không và hệ thống đo kiểm từng điểm ảnh bằng robot để đảm bảo độ phẳng tuyệt đối.

2.3. Độ sáng cao và hiệu suất năng lượng được cải thiện

Một module SMD LED outdoor điển hình ngày nay có thể đạt độ sáng từ 5.000 đến trên 8.000 nit, thừa sức đọc rõ dưới ánh nắng trực tiếp. Trong môi trường indoor, độ sáng thường được cài đặt ở mức 800 đến 1.200 nit để tránh chói, đồng thời tiết kiệm điện năng. So với DIP cùng độ sáng, SMD thường tiêu thụ ít điện hơn khoảng 15% đến 20% nhờ thiết kế chip nhỏ hơn và đường dẫn nhiệt ngắn hơn. Các kỹ sư của Absen trong các tài liệu kỹ thuật cũng nhấn mạnh rằng SMD đang tiệm cận mức hiệu suất phát quang 180 lm/W, giúp giảm đáng kể chi phí vận hành cho các công trình màn hình quảng cáo chạy liên tục.

3. Phân loại SMD LED theo môi trường ứng dụng

3.1. SMD Indoor: mỏng, nhẹ và cực kỳ chi tiết

Những module dùng SMD 2121, SMD 1515 hay SMD 1010 là “trái tim” của màn hình hội trường, phòng họp, sân khấu trong nhà và nền studio ảo. Chúng được thiết kế với trọng lượng nhẹ, cabinet mỏng, thường có thể bảo trì phía trước bằng nam châm. Do môi trường trong nhà không yêu cầu chống nước khắc nghiệt, mặt nạ module thường hở nhẹ để tối ưu góc nhìn và tản nhiệt tự nhiên. Các chuyên gia khuyến nghị với indoor, yếu tố cần quan tâm hàng đầu ngoài độ phân giải chính là độ sâu màu và tốc độ làm mới, vì hai thông số này ảnh hưởng trực tiếp đến chất lượng hình ảnh khi quay phim, chụp ảnh.

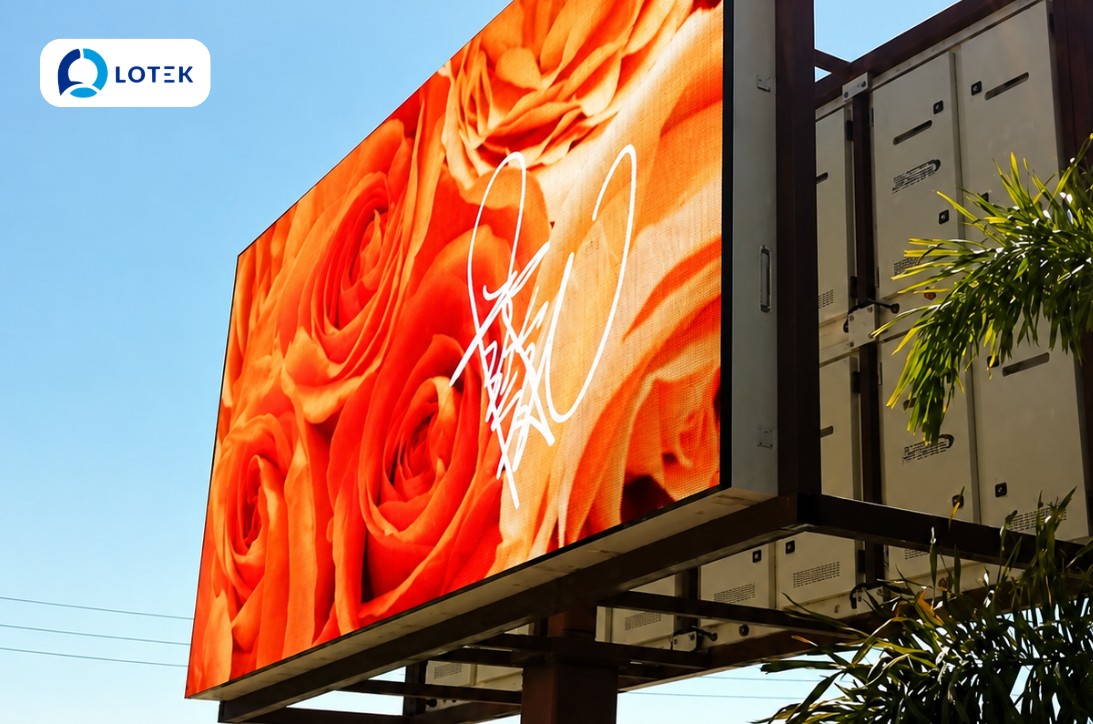

3.2. SMD Outdoor: chắc chắn, chống chịu thời tiết và góc nhìn mở rộng

Để ra được ngoài trời, các gói SMD phải được nâng cấp lên kích thước lớn hơn và vỏ bọc chắc chắn hơn, điển hình là SMD 3535, SMD 2727 hoặc SMD 1921. Chúng có thân đồng dày, chân hàn lớn giúp tản nhiệt tốt, lớp silicone bảo vệ chịu được tia UV và sự giãn nở nhiệt.

Module outdoor SMD thường được phủ keo chống thấm ở mặt trước, đạt chuẩn IP65 một cách tin cậy. Dù độ sáng cực đại của SMD outdoor vẫn thấp hơn một chút so với DIP nếu xét về cùng mức giá rẻ, nhưng nhờ góc nhìn rộng và hình ảnh đồng nhất hơn, SMD outdoor đang ngày càng được ưa chuộng cho các biển quảng cáo tòa nhà, màn hình trung tâm thương mại mặt tiền hay sân khấu ngoài trời chuyên nghiệp.

Để có cái nhìn toàn cảnh về các tiêu chí lựa chọn màn hình cho môi trường khắc nghiệt, bạn có thể tham khảo Các tiêu chí cần lưu ý khi lựa chọn màn hình LED ngoài trời chất lượng.

4. So sánh SMD LED với DIP và COB

Để hiểu đúng vị thế của SMD LED, cần đặt nó cạnh hai công nghệ còn lại trong “tam giác” đóng gói LED. Bảng so sánh dưới đây tóm tắt những khác biệt cốt lõi.

Tiêu chí	SMD LED	DIP LED	COB LED
Cấu trúc điểm ảnh	Ba chip trong một gói dán bề mặt	Ba bóng rời cắm xuyên lỗ	Nhiều chip gắn trực tiếp lên PCB, phủ keo liền khối
Góc nhìn	Rất rộng, 140-160 độ	Hẹp hơn, thường 100-110 độ	Cực rộng, trên 160 độ
Khoảng cách điểm ảnh tối thiểu	P0.9 trở lên, linh hoạt	Thường từ P6 trở lên	P0.7 đến P1.5, indoor siêu mịn
Độ sáng tối đa	Cao, đáp ứng tốt outdoor	Rất cao, vô địch ở pitch lớn	Trung bình, đang cải thiện
Khả năng bảo vệ môi trường	Tốt, có nhiều chuẩn IP	Tốt, dễ đạt IP65	Rất tốt, bề mặt kín
Chi phí sản xuất	Trung bình	Thấp (với pitch lớn)	Cao
Ứng dụng chính	Indoor/Outdoor đa năng, từ P0.9 đến P20	Outdoor khoảng cách xa, siêu sáng	Phòng họp, điều khiển, high-end indoor

Rõ ràng, SMD LED là giải pháp cân bằng nhất về mọi mặt. Nó không cực đoan về độ sáng như DIP, cũng không đắt đỏ và giới hạn về độ sáng như COB ở thời điểm hiện tại. Chính sự “tròn vai” này đã biến SMD thành lựa chọn mặc định cho đa số dự án. Nếu bạn muốn đào sâu cuộc so tài giữa SMD và COB cho các ứng dụng đòi hỏi khắt khe, hãy đọc thêm So sánh công nghệ LED SMD và COB.

5. Ứng dụng thực tế của màn hình LED công nghệ SMD

SMD LED đã len lỏi vào mọi ngóc ngách của thế giới hiển thị kỹ thuật số. Trong nhà, đó là những bức tường LED hội trường khách sạn 5 sao, màn hình nền sân khấu ca nhạc, backdrop studio truyền hình với độ phân giải 4K, 8K. Các thương hiệu như Unilumin từng cung cấp màn hình SMD khổng lồ cho lễ khai mạc Olympic, nơi yêu cầu màu sắc rực rỡ và góc nhìn bao phủ toàn sân vận động.

Ngoài trời, SMD outdoor đang dần thay thế các biển quảng cáo tĩnh bằng những màn hình động sắc nét ngay cả dưới nắng gắt. Các dự án digital-out-of-home (DOOH) tại Times Square hay các quảng trường lớn ở châu Á đa số chạy trên nền tảng SMD 3535 hoặc 2727. Trong lĩnh vực cho thuê sự kiện, module SMD nhẹ, mỏng, tháo lắp nhanh và có thể uốn cong (với dòng flexible SMD) cũng chiếm ưu thế tuyệt đối.
