IMD LED là gì? IMD LED khác gì so với DIP, SMD và COB?

Trong phân khúc màn hình LED module fine pitch dưới P2.0 dành cho phòng họp, trung tâm điều khiển hay sảnh triển lãm cao cấp, các nhà sản xuất liên tục tìm cách nâng cao mật độ điểm ảnh, cải thiện độ bền và kiểm soát chi phí sản xuất. Công nghệ SMD truyền thống với mỗi điểm ảnh là một gói riêng lẻ gặp giới hạn khi xuống đến P1.2 hoặc P0.9, trong khi COB vẫn còn đắt đỏ và khó sửa chữa. Để lấp vào khoảng trống này, các đơn vị như Nationstar, Kinglight và những hãng màn hình LED lớn như Leyard, Unilumin, Absen đã phát triển một giải pháp đóng gói trung gian mang tên IMD LED.

Vậy IMD LED là gì, cách thức đóng gói này khác gì so với SMD và COB, và tại sao nó đang trở thành lựa chọn phổ biến cho màn hình LED indoor cao cấp? Bài viết sau sẽ phân tích chi tiết dựa trên dữ liệu kỹ thuật và ứng dụng thực tế.

1. IMD LED là gì? Định nghĩa và nguyên lý cơ bản

IMD là viết tắt của Integrated Matrix Device, tạm dịch là “thiết bị ma trận tích hợp”. Trong bối cảnh màn hình LED, IMD chỉ một gói (package) chứa đồng thời nhiều điểm ảnh RGB bên trong, thường là bốn điểm ảnh (cấu hình 4-trong-1) hoặc hai điểm ảnh (2-trong-1), thay vì chỉ một điểm ảnh như gói SMD thông thường.

Nếu SMD truyền thống sử dụng một gói nhỏ cho từng điểm ảnh riêng lẻ, thì IMD gộp gọn một cụm ma trận điểm ảnh vào chung một vỏ. Ví dụ, một gói IMD 4-trong-1 chứa 12 chip LED (4 đỏ, 4 lục, 4 lam), tạo thành bốn điểm ảnh hoàn chỉnh. Gói này sau đó được hàn lên bảng mạch PCB bằng quy trình SMT tiêu chuẩn, giống hệt cách hàn SMD.

Cách làm này giúp giảm đáng kể số lượng linh kiện cần gắp và hàn. Với cùng một tấm module P1.5, số gói IMD 4-trong-1 chỉ bằng một phần tư số gói SMD cùng mật độ. Hệ quả là tốc độ sản xuất nhanh hơn, tỉ lệ lỗi hàn giảm và độ chính xác căn chỉnh giữa các điểm ảnh trong cùng một gói được kiểm soát ngay từ khâu đóng gói.

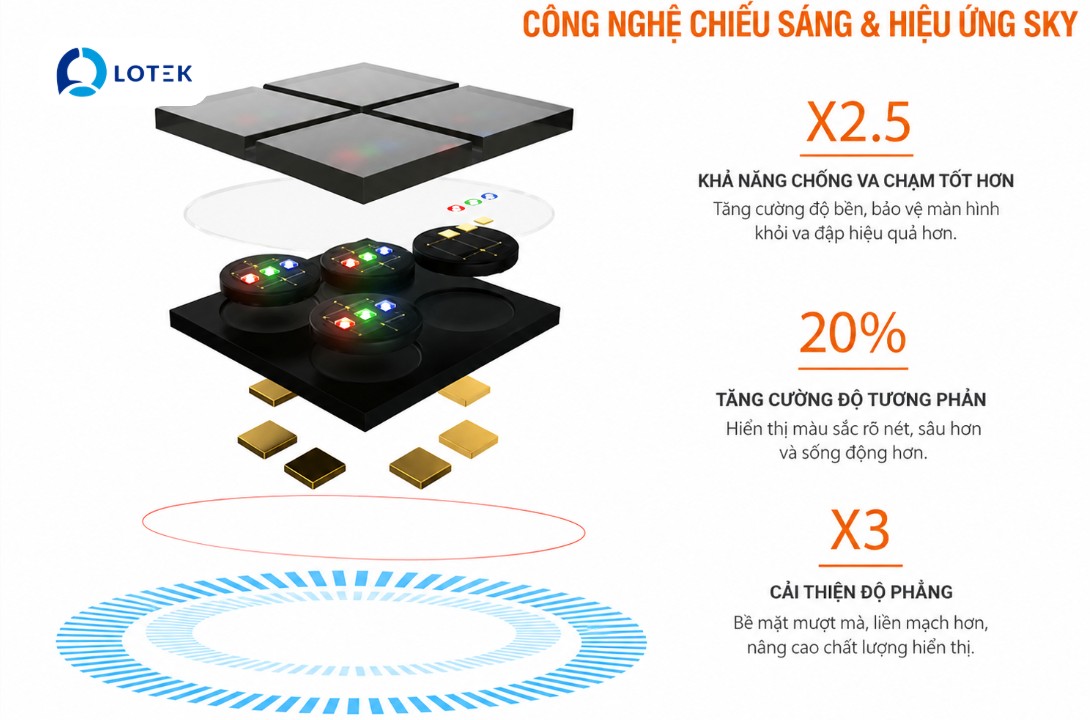

2. Cấu tạo chi tiết của một gói IMD LED

Một gói IMD 4-trong-1 điển hình có kích thước lớn hơn gói SMD đơn, với phần đế bằng nhựa epoxy chịu nhiệt và bốn cụm chip RGB được sắp xếp theo ma trận 2×2. Mỗi cụm chip bên trong vẫn bao gồm ba chip nhỏ đỏ, lục, lam, được nối dây vàng siêu mảnh ra các chân dẫn. Toàn bộ được đậy bằng một nắp nhựa trong suốt hoặc được phủ một lớp gel bảo vệ, tùy vào thiết kế của từng nhà sản xuất.

Các chân hàn của gói IMD được bố trí ở mặt đáy và các cạnh, nhiều hơn đáng kể so với bốn chân của SMD. Khi hàn lên PCB, gói IMD chiếm diện tích bằng đúng bốn điểm ảnh, nhưng giữa các điểm ảnh trong cùng gói không còn khe hở vật lý như giữa các gói SMD riêng rẽ. Điều này giúp bề mặt hiển thị đồng đều hơn, hạn chế hiện tượng lộ ranh giới giữa các điểm ảnh.

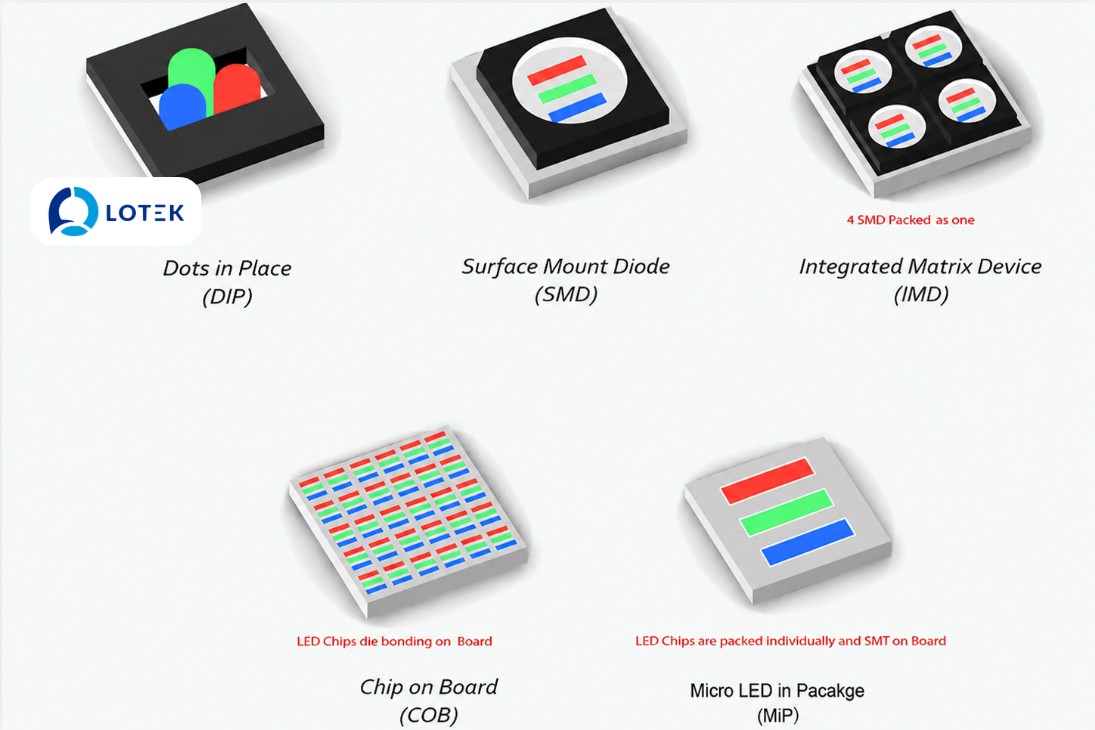

3. IMD LED khác gì so với DIP, SMD và COB?

Để hiểu đúng vị trí của IMD trong bức tranh công nghệ đóng gói LED, cần đặt nó cạnh các công nghệ quen thuộc khác.

3.1. So với DIP và SMD truyền thống

DIP dùng ba bóng LED rời cắm xuyên lỗ, phù hợp với màn hình ngoài trời khoảng cách xem xa, không thể sản xuất ở bước điểm ảnh nhỏ. SMD khắc phục được điều này bằng cách tích hợp ba chip vào một gói nhỏ gọn hơn, nhưng khi xuống đến P1.5, P1.2, số lượng gói SMD cần hàn trên mỗi mét vuông lên đến hàng triệu, gây khó khăn cho khâu sản xuất và kiểm soát chất lượng.

IMD tiếp cận theo hướng khác: thay vì tiếp tục thu nhỏ từng gói SMD đơn lẻ, nó gộp nhiều điểm ảnh vào một gói lớn hơn, giữ cho kích thước từng gói ở mức hợp lý để dây chuyền SMT xử lý được. Nhờ đó, màn hình P0.9 đến P1.8 dùng IMD có thể sản xuất hàng loạt với tỉ lệ lỗi thấp hơn SMD cùng phân khúc.

3.2. So với COB LED

COB gắn chip trần trực tiếp lên PCB rồi phủ keo toàn bộ bề mặt, cho ra module kín, phẳng tuyệt đối, bền va đập. Nhưng COB đòi hỏi dây chuyền sản xuất chuyên biệt, chi phí đầu tư ban đầu rất cao, giá thành sản phẩm cũng cao hơn. Quan trọng hơn, khi một điểm ảnh COB hỏng, không thể sửa đơn lẻ tại chỗ, buộc phải thay nguyên module.

IMD là giải pháp trung gian: vẫn giữ được quy trình hàn SMT quen thuộc của các nhà máy sản xuất module SMD, nhưng đạt mật độ điểm ảnh cao và độ đồng đều tốt hơn SMD đơn lẻ. Khả năng sửa chữa của IMD cũng khả dĩ hơn COB, dù phức tạp hơn SMD thường: kỹ thuật viên có thể tháo gói IMD hỏng ra và hàn lại gói mới, không cần vứt bỏ toàn bộ module.

Bảng dưới đây tóm tắt sự khác biệt chính:

Tiêu chí	DIP LED	SMD LED	IMD LED	COB LED
Cấu trúc điểm ảnh	3 bóng rời cắm lỗ	1 gói = 1 pixel	1 gói = 2–4 pixel hoặc hơn	Chip trần gắn trực tiếp, phủ keo toàn bộ
Bước điểm ảnh nhỏ nhất khả thi	P6 trở lên	P0.9 trở lên	P0.7 đến P1.8	P0.4 đến P1.5
Khả năng sửa chữa điểm ảnh lẻ	Dễ	Dễ	Khả thi, phức tạp hơn SMD	Khó, thường thay module
Khả năng chống va đập	Khá	Thấp, dễ bong bóng	Tốt hơn SMD	Rất tốt
Độ đồng đều màu, góc nhìn	Hạn chế	Tốt	Tốt hơn SMD cùng pitch	Xuất sắc
Chi phí sản xuất	Thấp (pitch lớn)	Trung bình	Thấp hơn COB, cao hơn SMD	Cao

Nếu muốn tìm hiểu kỹ hơn về cuộc so tài giữa hai công nghệ nền tảng, bạn có thể đọc bài So sánh công nghệ LED SMD và COB, nơi phân tích sâu hơn về các yếu tố kỹ thuật và kinh tế.

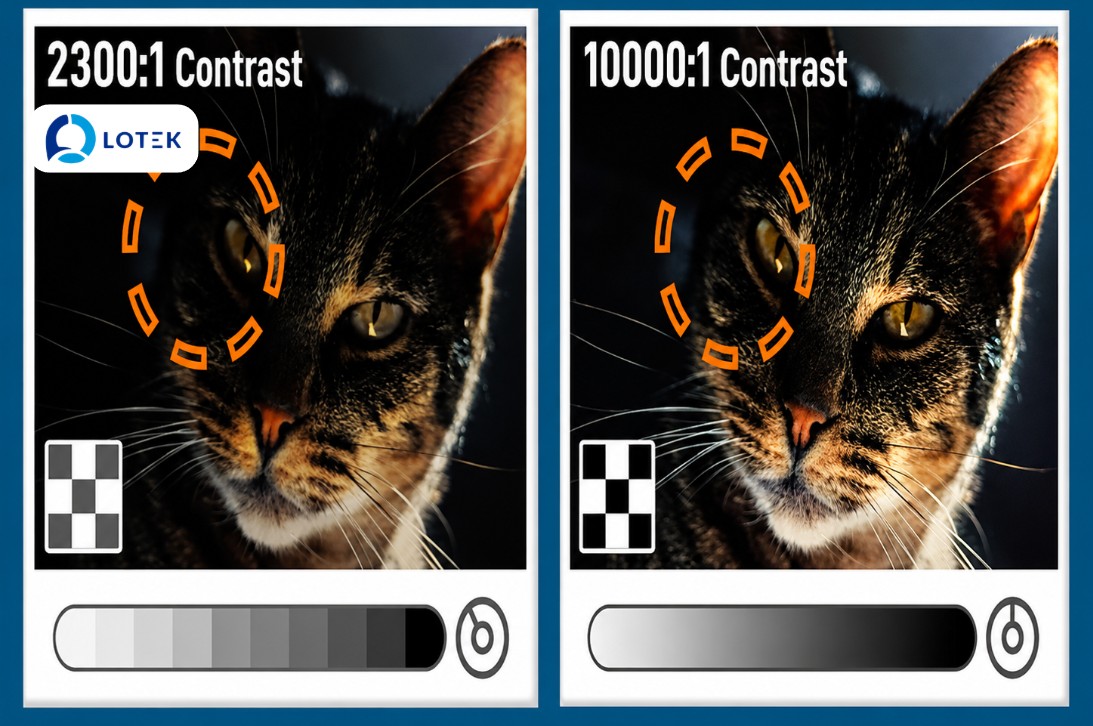

4. Ưu điểm nổi bật của IMD LED

4.1. Tăng mật độ điểm ảnh mà không cần thu nhỏ linh kiện quá mức

Đây là lợi ích cốt lõi. Thay vì ép kích thước gói SMD đơn xuống 0.5 mm x 0.5 mm (rất khó và dễ lỗi), nhà sản xuất dùng gói IMD 4-trong-1 với kích thước lớn gấp bốn lần nhưng vẫn đảm bảo mật độ bốn điểm ảnh trên cùng diện tích. Dây chuyền SMT hiện tại có thể xử lý các gói IMD mà không cần nâng cấp lớn, tiết kiệm chi phí đầu tư máy móc.

4.2. Cải thiện độ đồng đều màu sắc và giảm hiệu ứng rỗ mặt nạ

Trong cùng một gói IMD, bốn điểm ảnh được sản xuất và phân loại bin màu đồng thời từ cùng một mẻ chip. Sự sai lệch bước sóng giữa chúng gần như không đáng kể. Khi lắp ráp thành module, các khu vực hiển thị màu đồng nhất như nền trời, da người sẽ mịn màng hơn, ít xuất hiện các đốm màu lệch nhẹ như trên module SMD phải ghép từ hàng nghìn gói riêng lẻ. Khoảng cách giữa các điểm ảnh trong cùng gói IMD cũng nhỏ hơn khoảng cách giữa các gói IMD liền kề, nhưng sự khác biệt này vẫn được kiểm soát tốt hơn so với SMD thông thường.

4.3. Độ bền cơ học và khả năng chống hỏng hóc trong sản xuất

Số lượng mối hàn trên một module IMD 4-trong-1 chỉ bằng một phần tư so với SMD cùng độ phân giải. Ít mối hàn hơn đồng nghĩa với ít điểm có thể xảy ra lỗi hở mạch hoặc bong chân hơn. Các gói IMD cũng thường có đế dày hơn, chịu lực tốt hơn trong quá trình vận chuyển và lắp đặt. Các chuyên gia sản xuất tại Absen và Unilumin ghi nhận tỉ lệ điểm ảnh chết trên module IMD fine pitch thấp hơn đáng kể so với SMD cùng pitch trước khi xuất xưởng.

4.4. Cho phép sửa chữa linh hoạt hơn COB

Dù không dễ thay thế như SMD đơn lẻ, một gói IMD hỏng vẫn có thể được tháo ra và thay thế bằng một gói mới cùng lô, sử dụng trạm hàn khí nóng chuyên dụng. Điều này tiết kiệm hơn so với việc phải bỏ nguyên module COB khi chỉ hư một vài điểm ảnh.

5. Những điểm cần lưu ý khi sử dụng IMD LED

IMD không phải giải pháp hoàn hảo tuyệt đối. Có một vài hạn chế cần tính đến khi lựa chọn công nghệ này:

• Giá thành cao hơn SMD cùng pitch: Chi phí cho mỗi mét vuông màn hình IMD fine pitch thường cao hơn SMD từ 10% đến 20%, do giá gói IMD đắt hơn và yêu cầu kiểm soát quy trình nghiêm ngặt hơn.
• Khó kiểm soát độ phẳng bề mặt nếu hàn không chuẩn: Gói IMD có nhiều chân hàn và kích thước lớn, nếu profile nhiệt hàn reflow không tối ưu, gói có thể bị nghiêng nhẹ, gây lệch mặt phẳng hiển thị giữa các gói.
• Vẫn tồn tại ranh giới giữa các gói: Khác với COB có bề mặt keo phủ liền mạch, module IMD vẫn có các đường biên nhỏ giữa các gói. Dưới một số điều kiện ánh sáng và góc nhìn nhất định, vẫn có thể nhận ra lưới điểm ảnh nếu quan sát quá gần.
• Khả năng chống ẩm và bụi phụ thuộc vào thiết kế mặt nạ: Bản thân gói IMD không kín nước như lớp keo COB. Để đạt IP65 mặt trước, module IMD vẫn cần mặt nạ và gioăng kín như SMD, hoặc có thể được phủ thêm lớp GOB (Glue on Board) để tăng cường bảo vệ.

6. Ứng dụng cụ thể của màn hình IMD LED

Công nghệ IMD LED tìm thấy chỗ đứng vững chắc trong các phân khúc indoor cao cấp, nơi cân bằng giữa chất lượng, độ bền và chi phí là yếu tố quyết định.

Phòng họp doanh nghiệp và hội trường nhỏ: Các màn hình P1.2, P1.5 dùng IMD cung cấp độ sắc nét cần thiết cho trình chiếu tài liệu, bảng biểu, video call với khoảng cách xem từ 1.5 mét đến 3 mét, mà không bị ám màu hay mỏi mắt.

Trung tâm điều hành và giám sát an ninh: Đây là môi trường yêu cầu màn hình chạy 24/7, hiển thị dữ liệu nhỏ, bản đồ, camera với độ tin cậy cao. IMD đáp ứng tốt nhờ tỉ lệ hỏng điểm ảnh thấp và chất lượng màu sắc ổn định trong thời gian dài. Các dự án tích hợp màn hình LED cho phòng giám sát của Leyard hay Unilumin thường cân nhắc IMD cho phân khúc dưới P1.5.

Sân khấu studio ảo và nền phát thanh truyền hình: Khi quay cận cảnh, camera có thể bắt được các khe hở giữa các điểm ảnh. Module IMD giảm đáng kể hiệu ứng “ô lưới” so với SMD cùng pitch, đồng thời chi phí thấp hơn COB, khiến nó trở thành lựa chọn cho các studio vừa và nhỏ cần nâng cấp lên fine pitch.

Showroom và sảnh triển lãm thương mại: Màn hình IMD lắp ở độ cao thấp, nơi khách tham quan có thể đến gần và chạm vào. Độ bền cơ học của gói IMD giúp giảm thiểu sự cố bong bóng do va chạm trong quá trình vận hành.

Kết luận

Nếu bạn đang đánh giá một phương án màn hình IMD, hãy bắt đầu bằng việc xác định khoảng cách xem thực tế. Với khoảng cách từ 2 mét trở lên, IMD P1.5 hoặc P1.8 thường là đủ. Chỉ nên xuống P1.2 hoặc P0.9 khi người dùng thường xuyên quan sát ở cự ly dưới 2 mét và nội dung chứa nhiều chi tiết nhỏ.

Yêu cầu nhà cung cấp cho biết xuất xứ của gói IMD. Các thương hiệu chip lớn như Nationstar, Kinglight, Nichia đều có các dòng IMD đạt chuẩn. Đừng bỏ qua phần mềm hiệu chuẩn và khả năng đồng bộ màu giữa các module dự phòng sau này. Một điểm cần hỏi rõ là chính sách bảo hành và dịch vụ sửa chữa gói IMD: đơn vị cung cấp có sẵn gói IMD thay thế hay không, thời gian xử lý sự cố điểm ảnh là bao lâu.

Trước khi đưa ra quyết định cuối cùng, tham khảo một bộ tiêu chí đánh giá toàn diện sẽ giúp bạn không bỏ sót các yếu tố quan trọng về độ sáng, độ tương phản, tần số làm mới hay khả năng tản nhiệt.
