Sending Card và Receiving Card phối hợp với nhau như thế nào?

Trong một hệ thống màn hình LED, Sending Card và Receiving Card là hai thành phần thường xuyên được nhắc đến cùng nhau. Một bên tiếp nhận và xử lý dữ liệu hình ảnh, bên còn lại nhận dữ liệu đó để điều khiển các module LED hiển thị đúng nội dung.

Nếu ví màn hình LED như một hệ thống giao nhận, Sending Card đóng vai trò gửi dữ liệu từ trung tâm điều khiển, còn Receiving Card là các điểm tiếp nhận nằm trực tiếp tại từng cabinet hoặc khu vực màn hình.

Hai thiết bị phải được cấu hình và phối hợp đúng với nhau. Chỉ cần sai mapping, vượt khả năng tải hoặc đường truyền gặp vấn đề, màn hình có thể xuất hiện tình trạng mất hình, sai vị trí, nhấp nháy hoặc chỉ hiển thị một phần.

Sending Card và Receiving Card là gì?

Trước khi tìm hiểu cách phối hợp, cần phân biệt rõ vai trò của hai loại card này.

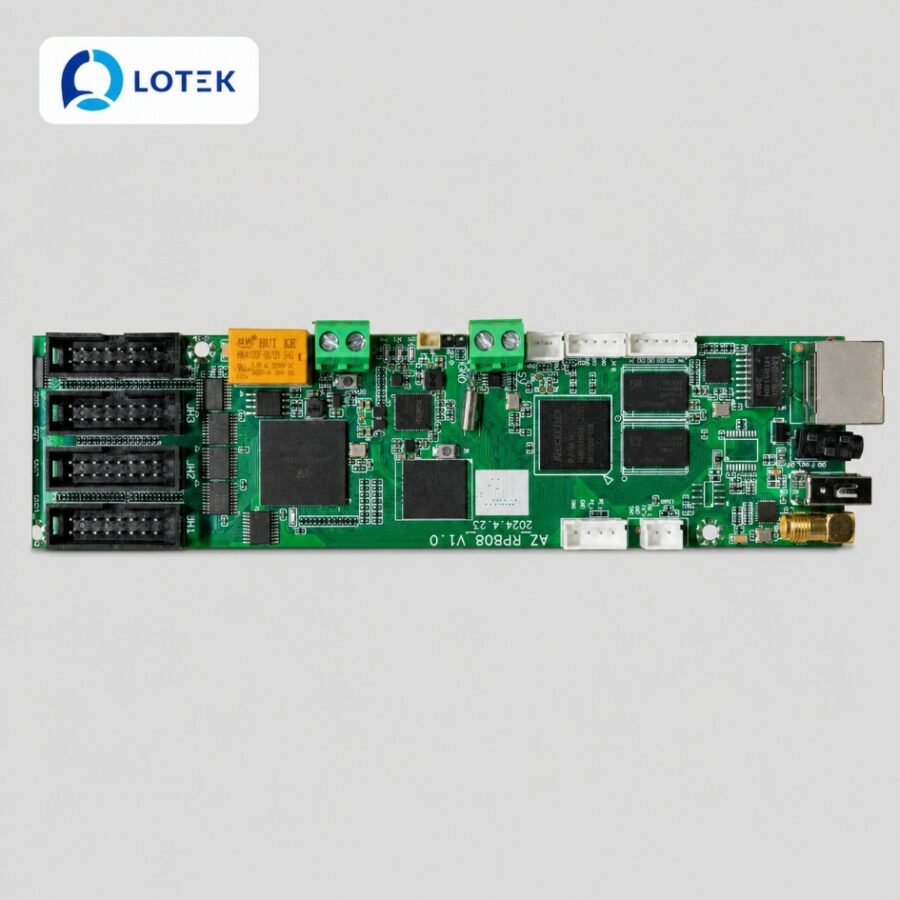

Sending Card là gì?

Sending Card, thường được gọi là card phát hoặc bộ phát tín hiệu, nằm ở phía đầu vào của hệ thống điều khiển màn hình LED.

Thiết bị tiếp nhận tín hiệu hình ảnh từ máy tính, bộ xử lý hình ảnh hoặc nguồn phát khác. Sau đó dữ liệu được xử lý và chuyển thành dạng phù hợp để truyền tới các Receiving Card thông qua cổng mạng hoặc hệ thống truyền dẫn tương ứng.

Tùy cấu hình, Sending Card có thể là một card gắn trong máy tính hoặc được tích hợp trong bộ điều khiển, video processor hay thiết bị all-in-one.

Receiving Card là gì?

Receiving Card hay card nhận thường được lắp bên trong cabinet hoặc phía sau module LED.

Nhiệm vụ của nó là nhận dữ liệu do Sending Card truyền xuống, xác định phần hình ảnh mà khu vực mình phụ trách cần hiển thị và xuất tín hiệu điều khiển tới các module LED.

Một màn hình lớn thường sử dụng nhiều Receiving Card. Mỗi card chỉ quản lý một phần nhất định của toàn bộ màn hình.

Đọc thêm: các hãng sản xuất card màn hình LED uy tín.

Luồng tín hiệu từ máy tính đến màn hình LED diễn ra như thế nào?

Để hiểu rõ sự phối hợp giữa hai loại card, có thể nhìn hệ thống theo một chuỗi tín hiệu đơn giản:

Nguồn phát hình ảnh → Bộ xử lý/Sending Card → Cáp truyền tín hiệu → Receiving Card → Module LED → Hình ảnh trên màn hình.

Mỗi thành phần đảm nhiệm một công việc riêng. Sending Card không trực tiếp điều khiển từng bóng LED, còn Receiving Card không tự tạo ra nội dung để hiển thị.

Chúng phải làm việc liên tục với nhau để dữ liệu từ nguồn phát được đưa chính xác đến từng khu vực trên màn hình.

Sending Card làm gì trước khi gửi dữ liệu xuống màn hình?

Khi máy tính hoặc bộ xử lý đưa hình ảnh vào hệ thống, Sending Card tiếp nhận dữ liệu khung hình cần hiển thị.

Thiết bị sẽ dựa trên cấu hình của màn hình để xác định cách phân chia dữ liệu cho từng cổng tín hiệu và từng chuỗi Receiving Card.

Ví dụ, một màn hình lớn có thể được chia thành nhiều vùng. Cổng Ethernet số 1 phụ trách khu vực bên trái, cổng số 2 phụ trách khu vực bên phải hoặc mỗi cổng có thể quản lý một nhóm cabinet nhất định.

Sending Card sẽ đóng gói và gửi phần dữ liệu tương ứng xuống từng tuyến.

Điểm quan trọng là Sending Card phải biết cấu trúc logic của màn hình. Nếu cấu hình không đúng với cách cabinet và Receiving Card đang được đấu thực tế, dữ liệu vẫn có thể truyền đi nhưng hình ảnh sẽ xuất hiện sai vị trí.

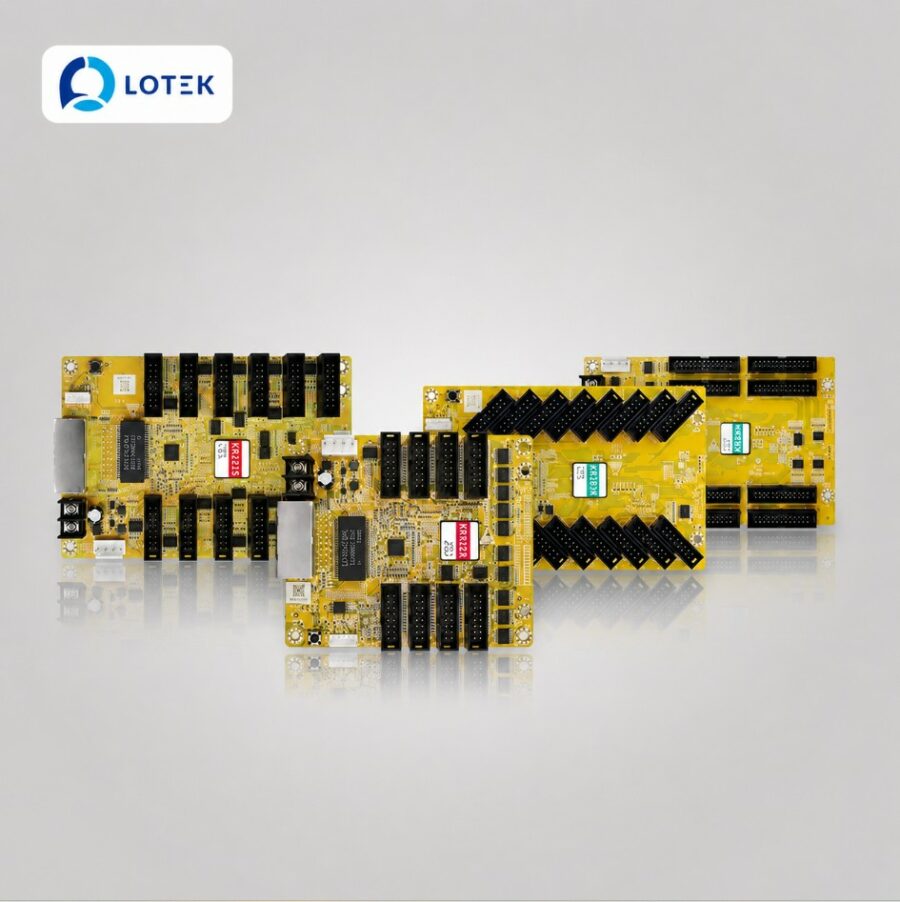

Receiving Card xử lý dữ liệu nhận được như thế nào?

Khi dữ liệu đến Receiving Card, card nhận không hiển thị toàn bộ khung hình. Nó chỉ lấy phần dữ liệu thuộc vùng pixel mà mình được cấu hình quản lý.

Sau đó Receiving Card chuyển dữ liệu thành tín hiệu điều khiển phù hợp với module LED thông qua HUB board, cáp ribbon hoặc hệ thống kết nối tương ứng.

Ở bước này, cấu hình của Receiving Card phải phù hợp với module thực tế, chẳng hạn số hàng, số cột pixel, cách quét và thứ tự dữ liệu.

Nếu thông số card nhận không đúng, màn hình có thể xuất hiện:

• Hình ảnh bị đảo hoặc sai thứ tự.
• Một phần module không sáng.
• Màu hiển thị sai.
• Hình ảnh bị chia thành nhiều vùng không đúng.
• Module sáng nhưng nội dung không khớp với vị trí thực tế.

Mapping là cầu nối quan trọng giữa Sending Card và Receiving Card

Mapping có thể hiểu là việc khai báo cho hệ thống biết mỗi Receiving Card đang nằm ở đâu trên màn hình.

Đây là một trong những bước quan trọng nhất khi cấu hình màn hình LED.

Giả sử một màn hình gồm 24 cabinet, mỗi cabinet sử dụng một Receiving Card. Hệ thống phải biết cabinet thứ nhất nằm ở góc nào, cabinet thứ hai nằm bên cạnh hay phía dưới và đường tín hiệu đang chạy theo thứ tự nào.

Nếu dây mạng thực tế đi theo thứ tự từ trái sang phải nhưng phần mềm lại được mapping từ phải sang trái, màn hình có thể hiển thị nội dung đảo vị trí dù toàn bộ card vẫn hoạt động.

Do đó, khi cài đặt hệ thống, kỹ thuật viên thường kiểm tra đồng thời:

• Thứ tự cabinet thực tế.
• Thứ tự Receiving Card trên đường tín hiệu.
• Cổng Sending Card đang sử dụng.
• Vùng pixel mà từng card nhận quản lý.
• Hướng đi của dây tín hiệu.

Một Sending Card có thể điều khiển bao nhiêu Receiving Card?

Không có một con số cố định áp dụng cho mọi hệ thống.

Khả năng điều khiển phụ thuộc chủ yếu vào năng lực tải pixel của Sending Card, số lượng cổng tín hiệu và lượng pixel mà mỗi Receiving Card đang phụ trách.

Ví dụ, một màn hình có pixel pitch nhỏ sẽ có số lượng pixel trên cùng diện tích lớn hơn màn hình pixel pitch lớn. Vì vậy cùng diện tích 10 m² nhưng yêu cầu xử lý dữ liệu có thể khác đáng kể.

Kỹ thuật viên phải tính tổng độ phân giải màn hình và phân phối lượng pixel hợp lý cho từng cổng.

Nếu một cổng bị giao quá nhiều pixel vượt khả năng tải, hệ thống có thể không hoạt động đúng hoặc không thể cấu hình theo thiết kế mong muốn.

Khách hàng có thể tham khảo màn hình LED P2.5 trong nhà và màn hình LED P3 trong nhà để thấy rằng khi pixel pitch thay đổi, mật độ và tổng số pixel trên cùng diện tích cũng thay đổi theo.

Các Receiving Card được kết nối với Sending Card như thế nào?

Trong nhiều hệ thống LED thông dụng, Sending Card truyền dữ liệu qua cáp mạng đến Receiving Card đầu tiên. Từ đó tín hiệu tiếp tục được nối sang card tiếp theo.

Ví dụ một tuyến có thể đi theo trình tự:

Sending Card → Card nhận 1 → Card nhận 2 → Card nhận 3 → Card nhận 4.

Mỗi Receiving Card lấy phần dữ liệu của mình rồi đồng thời chuyển dữ liệu cần thiết tiếp xuống thiết bị phía sau.

Cách đi dây này giúp hệ thống màn hình lớn có thể sử dụng nhiều cabinet mà không cần kéo một đường cáp riêng từ phòng điều khiển đến từng card.

Tuy nhiên, vì các card nằm trên cùng một tuyến nên lỗi đường tín hiệu tại một vị trí có thể ảnh hưởng đến những card phía sau.

Tham khảo thêm: màn hình LED sử dụng những loại cáp tín hiệu nào.

Điều gì xảy ra khi một Receiving Card mất tín hiệu?

Tình trạng thực tế phụ thuộc vào vị trí lỗi và cách hệ thống được đấu nối.

Nếu một card nhận gặp sự cố riêng nhưng đường truyền xuống các card sau vẫn hoạt động, khu vực do card đó phụ trách có thể mất hình trong khi phần còn lại vẫn hiển thị.

Ngược lại, nếu đường tín hiệu bị ngắt tại vị trí trung gian, những card nằm phía sau điểm lỗi cũng có thể mất dữ liệu.

Ví dụ tuyến có 10 Receiving Card và cáp giữa card số 4 với card số 5 bị lỗi. Khi đó card 1 đến 4 có thể vẫn hoạt động, trong khi card 5 đến 10 không nhận được tín hiệu.

Đây là lý do kỹ thuật viên thường dựa vào vị trí vùng màn hình bị mất để khoanh vùng card hoặc đoạn cáp có khả năng gặp vấn đề.

Sending Card và Receiving Card phải đồng bộ về cấu hình

Hai loại card không chỉ cần kết nối vật lý mà còn phải hoạt động trong cùng hệ thống điều khiển và cấu hình tương thích.

Thông thường, kỹ thuật viên sử dụng phần mềm của nhà sản xuất để cấu hình Sending Card, thiết lập thông số Receiving Card và mapping toàn bộ màn hình.

Các thông tin quan trọng gồm:

• Độ phân giải tổng của màn hình.
• Kích thước pixel do từng Receiving Card quản lý.
• Số lượng card trên mỗi tuyến.
• Thứ tự kết nối các card.
• Cấu hình module và chế độ quét.
• Phân bổ tải cho từng cổng Sending Card.

Nếu chỉ thay Receiving Card mới mà không nạp đúng cấu hình, khu vực màn hình đó chưa chắc hiển thị giống phần còn lại.

Trong bảo trì thực tế, kỹ thuật viên thường lưu lại file cấu hình để có thể nạp lại nhanh khi thay card nhận.

Sending Card và Receiving Card ảnh hưởng đến độ trễ không?

Dữ liệu hình ảnh phải trải qua nhiều bước xử lý từ nguồn phát, video processor, Sending Card, đường truyền đến Receiving Card trước khi xuất ra module.

Mỗi công đoạn đều có thể góp một phần vào tổng độ trễ của hệ thống.

Với quảng cáo hoặc trình chiếu thông thường, độ trễ nhỏ thường khó nhận biết. Nhưng trong livestream, sân khấu có camera trực tiếp hoặc studio, độ trễ giữa hình ảnh thực và màn hình có thể trở nên đáng chú ý.

Đọc thêm: độ trễ tín hiệu màn hình LED là gì.

Ví dụ cách Sending Card và Receiving Card phối hợp trong một màn hình thực tế

Giả sử một màn hình gồm 24 cabinet, bố trí thành 6 cabinet ngang và 4 cabinet dọc. Mỗi cabinet sử dụng một Receiving Card.

Hệ thống có tổng cộng 24 Receiving Card.

Kỹ thuật viên có thể chia màn hình thành hai tuyến, mỗi tuyến gồm 12 card. Cổng số 1 của bộ phát quản lý nửa bên trái, cổng số 2 quản lý nửa bên phải.

Khi máy tính phát một video, Sending Card nhận toàn bộ khung hình và chia dữ liệu theo cấu hình đã thiết lập.

Dữ liệu của vùng bên trái được gửi qua cổng 1. Các Receiving Card trên tuyến này tiếp tục nhận và phân phối hình ảnh đến từng cabinet.

Cổng 2 thực hiện tương tự với phần còn lại.

Kết quả cuối cùng là 24 cabinet hoạt động như một màn hình duy nhất. Người xem không thấy 24 vùng riêng biệt mà thấy một hình ảnh liên tục trên toàn bộ bề mặt.

Các lỗi thường gặp liên quan đến Sending Card và Receiving Card

Hiện tượng	Khả năng cần kiểm tra
Toàn màn hình không có tín hiệu	Nguồn phát, Sending Card, cáp đầu vào hoặc cấu hình
Một dãy cabinet mất hình	Đường mạng hoặc Receiving Card đầu tuyến bị lỗi
Hình ảnh sai vị trí	Mapping Receiving Card không đúng
Một cabinet hiển thị bất thường	Receiving Card, HUB hoặc cấu hình card nhận
Một phần màn hình chập chờn	Cáp tín hiệu, đầu RJ45 hoặc card trên tuyến tương ứng

Bảng trên chỉ giúp định hướng kiểm tra. Một triệu chứng có thể đến từ nhiều nguyên nhân khác nhau nên vẫn cần kiểm tra thực tế trước khi kết luận card bị hỏng.

Khi lựa chọn Sending Card và Receiving Card cần quan tâm điều gì?

Không nên chọn card chỉ dựa trên thương hiệu hoặc giá.

Trước hết cần xác định độ phân giải của màn hình, số lượng cabinet, kích thước vùng pixel của từng Receiving Card và cách chia các tuyến tín hiệu.

Sau đó mới lựa chọn hệ thống có khả năng tải phù hợp và đáp ứng nhu cầu sử dụng.

Với màn hình sân khấu, camera trực tiếp hoặc hệ thống cần độ ổn định cao, yêu cầu có thể khác so với màn hình chỉ phát nội dung quảng cáo đơn giản.

Quan trọng hơn, Sending Card, Receiving Card và phần mềm cấu hình nên thuộc hệ sinh thái tương thích, giúp quá trình cài đặt và bảo trì thuận lợi.

Có thể thay Receiving Card mà không thay Sending Card không?

Trong nhiều trường hợp có thể, nhưng card mới phải tương thích với hệ thống hiện tại và được cấu hình đúng.

Khi thay Receiving Card, kỹ thuật viên thường cần nạp lại file cấu hình hoặc đọc cấu hình từ một card đang hoạt động tốt rồi áp dụng cho card mới.

Nếu thay bằng model khác, cần kiểm tra khả năng hỗ trợ module, tải pixel, giao tiếp và phần mềm điều khiển.

Do đó, việc giữ lại thông tin model card và file cấu hình sau khi bàn giao màn hình rất hữu ích cho quá trình sửa chữa về sau.

Kết luận

Sending Card và Receiving Card là hai mắt xích liên tiếp trong hệ thống điều khiển màn hình LED. Sending Card tiếp nhận và phân phối dữ liệu hình ảnh, còn Receiving Card lấy phần dữ liệu tương ứng để điều khiển các module LED tại khu vực mình phụ trách.

Hai thiết bị phối hợp thông qua đường truyền tín hiệu, cấu hình tải và hệ thống mapping. Khi một trong các yếu tố này sai, màn hình có thể mất hình, hiển thị sai vị trí hoặc xuất hiện lỗi ở từng vùng.

Vì vậy, khi thiết kế hệ thống LED, không nên chỉ quan tâm số lượng card. Điều quan trọng là Sending Card phải đủ khả năng xử lý, Receiving Card phải phù hợp với module và toàn bộ hệ thống phải được mapping đúng với cách đấu nối thực tế.

Khi ba yếu tố gồm khả năng tải, đường truyền và cấu hình được thiết lập đúng, hàng chục hoặc hàng trăm Receiving Card có thể phối hợp để tạo thành một màn hình LED lớn hiển thị thống nhất như một bề mặt duy nhất.
