Trong một hệ thống màn hình LED module hoàn chỉnh, cáp tín hiệu là thành phần kết nối toàn bộ chuỗi từ nguồn tín hiệu video đến từng điểm LED cuối cùng. Chất lượng, chiều dài và loại cáp được sử dụng ở từng tầng trong hệ thống ảnh hưởng trực tiếp đến độ ổn định tín hiệu, chất lượng hiển thị và độ bền lâu dài. Bài viết này phân loại và phân tích chi tiết từng loại cáp tín hiệu trong hệ thống màn hình LED module indoor/outdoor, từ tầng đầu vào đến tầng module.
Mục lục
1. Tổng quan các tầng tín hiệu trong hệ thống màn hình LED
Để hiểu rõ vai trò của từng loại cáp, cần hình dung hệ thống màn hình LED module theo ba tầng tín hiệu chính:
- Tầng 1 – Nguồn đến sending card: tín hiệu video từ máy tính, video processor hoặc thiết bị phát được đưa vào sending card. Cáp sử dụng ở tầng này là HDMI, DVI, DisplayPort hoặc cáp quang tùy khoảng cách.
- Tầng 2 – Sending card đến receiving card: sending card phân phối tín hiệu đã xử lý đến từng receiving card trong các cabinet qua cáp mạng RJ45 (Cat5e/Cat6) hoặc cáp quang chuyển đổi khi khoảng cách lớn.

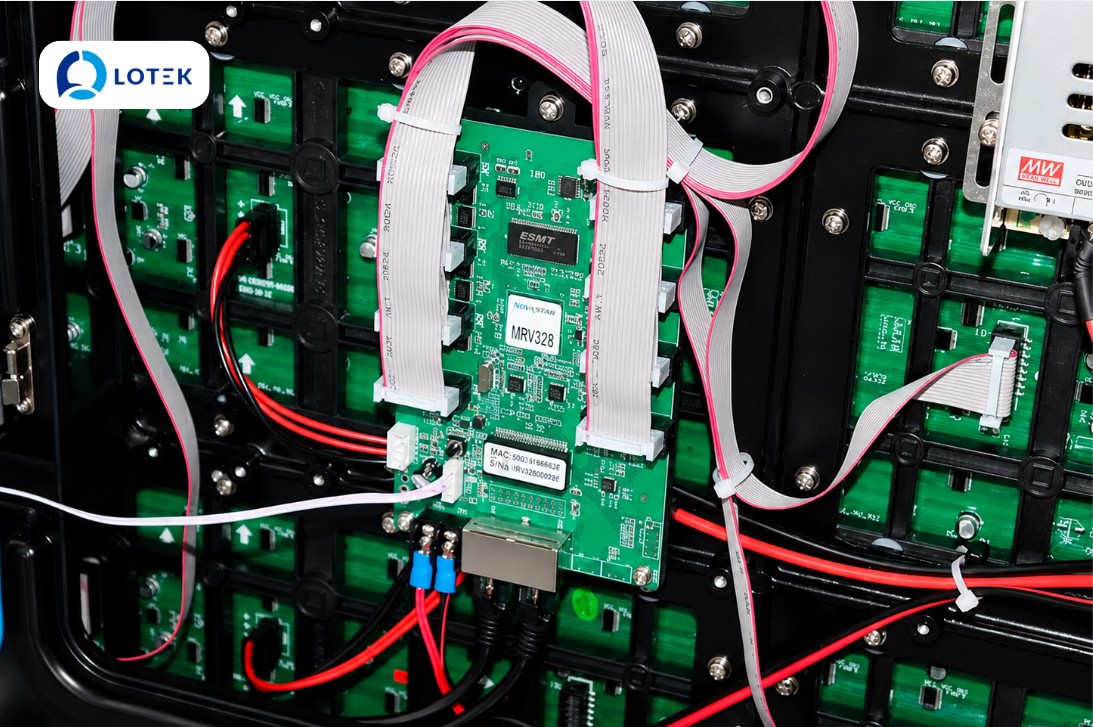

- Tầng 3 – Receiving card đến module LED: receiving card phân phối tín hiệu đến từng module LED trong cabinet thông qua cáp dẹt ribbon (flat cable) và hub board.
Mỗi tầng có yêu cầu kỹ thuật riêng biệt và loại cáp đặc thù. Sự cố ở bất kỳ tầng nào đều gây ra lỗi hiển thị toàn hệ thống hoặc từng vùng màn hình.
Tham khảo thêm: Hệ thống điện và bảo vệ mạch LED hoạt động ra sao?

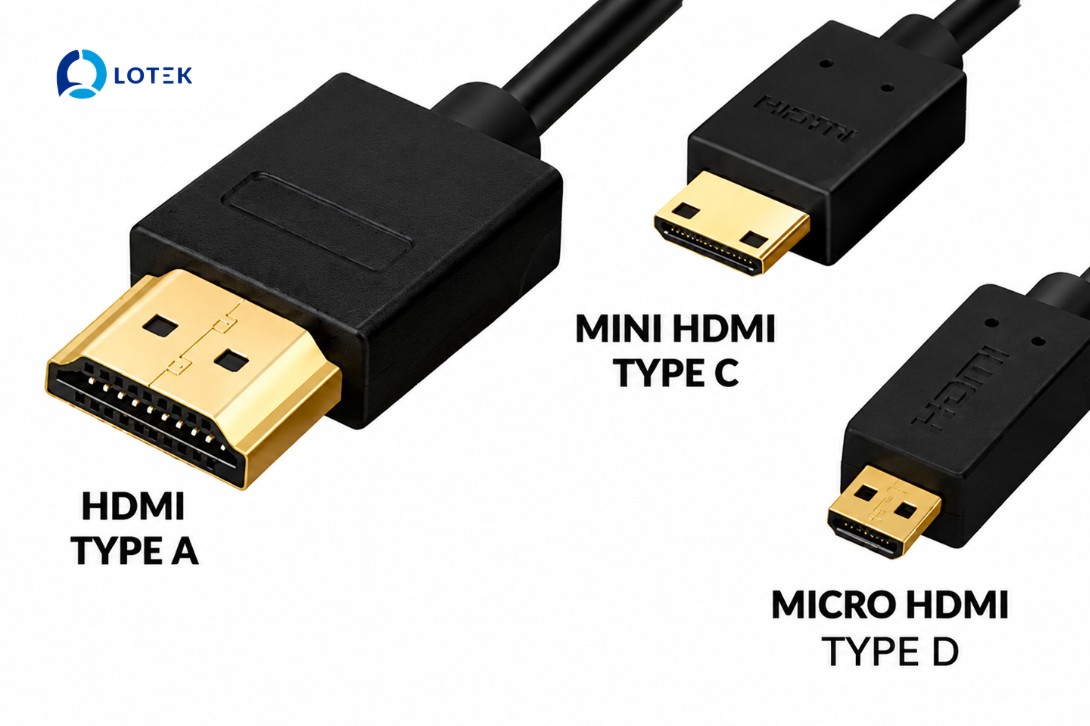

2. Cáp tín hiệu đầu vào (Tầng 1)
2.1. Cáp HDMI
HDMI (High-Definition Multimedia Interface) là chuẩn tín hiệu video phổ biến nhất hiện nay để kết nối máy tính hoặc video processor với sending card. Cáp HDMI truyền đồng thời tín hiệu hình ảnh và âm thanh trên một sợi cáp duy nhất.
Thông số kỹ thuật cần biết:
- HDMI 1.4 hỗ trợ tối đa 1080p@120Hz hoặc 4K@30Hz, đủ cho hầu hết ứng dụng màn hình LED thông thường.
- HDMI 2.0 hỗ trợ 4K@60Hz, phù hợp cho màn hình fine pitch độ phân giải cao.
- Cáp đồng thụ động (passive copper): giới hạn chiều dài hiệu quả khoảng 5–10 m. Vượt quá khoảng cách này, tín hiệu suy yếu và màn hình có thể bị nhiễu hoặc mất kết nối.
- Cáp HDMI quang (fiber optic HDMI/AOC): truyền được 20–50 m hoặc xa hơn mà không suy giảm tín hiệu, nhưng không hỗ trợ truyền điện qua cáp như cáp đồng thụ động.
2.2. Cáp DVI
DVI (Digital Visual Interface) là chuẩn tín hiệu cũ hơn HDMI, chỉ truyền tín hiệu hình ảnh, không có âm thanh. Vẫn được sử dụng phổ biến trong hệ thống màn hình LED vì nhiều sending card đời cũ và phổ thông dùng cổng DVI làm đầu vào chính.
- DVI-D (Digital only): truyền tín hiệu kỹ thuật số thuần túy, phổ biến nhất trong hệ thống LED.
- DVI-I (Integrated): hỗ trợ cả tín hiệu kỹ thuật số và tương tự, nhưng ít gặp hơn.
- Giới hạn chiều dài: khoảng 3–5 m với cáp đồng thụ động thông thường. Đây là điểm yếu lớn nhất của DVI, hạn chế khoảng cách giữa máy tính và sending card trong nhiều lắp đặt thực tế.
- Với chiều dài lớn hơn cần dùng cáp DVI có khuếch đại (active DVI extender) hoặc chuyển sang HDMI/DisplayPort.
2.3. Cáp DisplayPort (DP)
DisplayPort là chuẩn tín hiệu cao cấp hơn HDMI về mặt kỹ thuật, hỗ trợ băng thông cao hơn và tần số làm tươi cao hơn. Một số sending card cao cấp của Novastar và Colorlight tích hợp cổng DP input để hỗ trợ độ phân giải 4K và tần số quét 3.840 Hz trở lên.
- DisplayPort 1.4 hỗ trợ 8K@60Hz hoặc 4K@120Hz, phù hợp cho màn hình LED fine pitch yêu cầu cao.
- Giới hạn chiều dài cáp đồng thụ động: khoảng 1,8–3 m. Cần dùng cáp DP quang (AOC) cho khoảng cách xa hơn.
2.4. Cáp quang (Fiber Optic) cho tầng đầu vào
Khi khoảng cách từ máy tính hoặc phòng điều khiển đến sending card vượt quá giới hạn của cáp đồng (thường gặp trong các tòa nhà lớn, sân vận động, công trình ngoài trời quy mô lớn), giải pháp là dùng bộ chuyển đổi quang điện (fiber transceiver) kết hợp cáp quang.
- Cáp quang truyền tín hiệu dưới dạng ánh sáng, không bị suy hao theo khoảng cách như cáp đồng và không bị nhiễu điện từ (EMI).
- Khoảng cách truyền tín hiệu qua cáp quang đơn mode (single-mode): lên đến vài km mà không cần khuếch đại tín hiệu.
- Cáp quang đa mode (multi-mode): phù hợp cho khoảng cách ngắn hơn (dưới 500 m) với chi phí thiết bị đầu cuối thấp hơn.
- Nhược điểm: giá thành thiết bị chuyển đổi quang điện cao, đầu connector cáp quang cần bảo quản kỹ tránh bụi và vật liệu bám vào mặt đầu sợi quang.

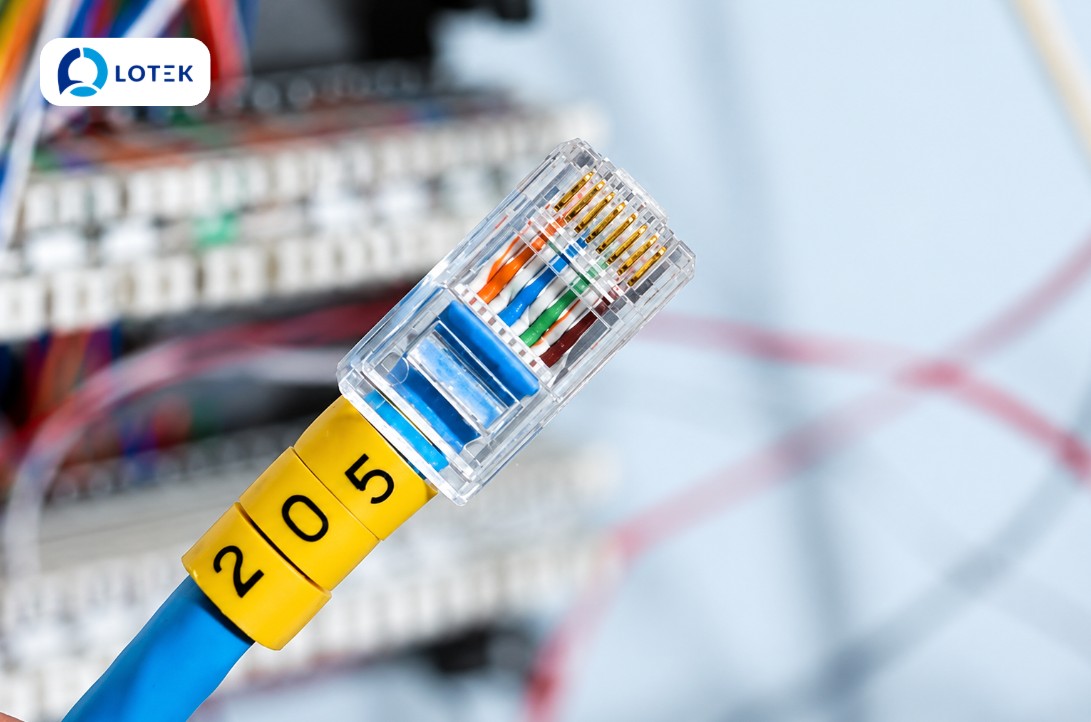

3. Cáp mạng RJ45 (Tầng 2)
Cáp mạng RJ45 là loại cáp quan trọng nhất trong hệ thống màn hình LED module, được dùng để truyền tín hiệu từ sending card đến toàn bộ receiving card trong các cabinet. Đây là “xương sống” kết nối mạng lưới điều khiển của màn hình.
3.1. Vai trò và cách kết nối
Sending card thường có nhiều cổng RJ45 output, mỗi cổng phụ trách một chuỗi cabinet (port load). Các cabinet trong một chuỗi được kết nối tuần tự (daisy chain) qua cổng RJ45 in/out trên từng receiving card, tín hiệu truyền theo thứ tự từ cabinet đầu đến cabinet cuối trong chuỗi.
3.2. Tiêu chuẩn cáp phù hợp
- Cat5e: chuẩn tối thiểu được khuyến nghị cho hệ thống màn hình LED. Hỗ trợ tốc độ 1 Gbps, đủ cho hầu hết hệ thống điều khiển LED hiện tại. Chiều dài tối đa hiệu quả 100 m.
- Cat6: được ưu tiên hơn Cat5e trong các lắp đặt mới vì băng thông cao hơn (250 MHz so với 100 MHz của Cat5e), khả năng chống nhiễu tốt hơn. Đặc biệt phù hợp khi cáp đặt gần nguồn nhiễu điện từ như đường điện 3 pha, biến áp hoặc thiết bị công nghiệp.
- Cat6A hoặc Cat7: dùng trong các dự án yêu cầu băng thông rất cao hoặc môi trường nhiễu điện từ nghiêm trọng. Cáp dày hơn và khó uốn cong hơn Cat5e/Cat6.
3.3. Yêu cầu thực tế khi lắp đặt
- Giới hạn chiều dài tối đa 80 m mỗi đoạn trong hệ thống màn hình LED (thực tế khuyến nghị thấp hơn tiêu chuẩn mạng Ethernet 100 m, vì tín hiệu LED nhạy cảm hơn với suy hao so với lưu lượng mạng thông thường).
- Ưu tiên dùng cáp đồng nguyên chất (pure copper), tránh cáp CCA (Copper Clad Aluminum) vì khả năng dẫn điện và chống nhiễu kém hơn.
- Dùng cáp có vỏ bọc chống tia cực tím (UV-resistant jacket) cho các đoạn cáp đặt ngoài trời hoặc tiếp xúc ánh sáng mặt trời trực tiếp.
- Đầu bấm RJ45 cần bấm chắc, đúng tiêu chuẩn T568B, kiểm tra thông mạch trước khi lắp vào hệ thống.
- Dùng cáp có vỏ bọc chống nhiễu (STP hoặc FTP) khi cáp RJ45 đi song song với đường cáp điện lực trong khoảng cách gần.
3.4. Khi khoảng cách vượt quá 80 m
Khi cần truyền tín hiệu từ sending card đến các cabinet ở xa hơn 80 m (thường gặp trong màn hình sân vận động, màn hình mái nhà hoặc màn hình phân tán nhiều vị trí), có hai giải pháp:
- Bộ khuếch đại tín hiệu RJ45 (Ethernet repeater): cắm vào giữa đường cáp để phục hồi và khuếch đại tín hiệu trước khi tiếp tục truyền. Giá thấp nhưng cần nguồn điện cho thiết bị.
- Chuyển đổi sang cáp quang: dùng bộ chuyển đổi quang điện (fiber-to-RJ45 converter) tại hai đầu, truyền tín hiệu qua cáp quang ở đoạn dài, sau đó chuyển lại sang RJ45 để nối vào receiving card. Đây là giải pháp ổn định và bền vững hơn cho các dự án dài hạn.

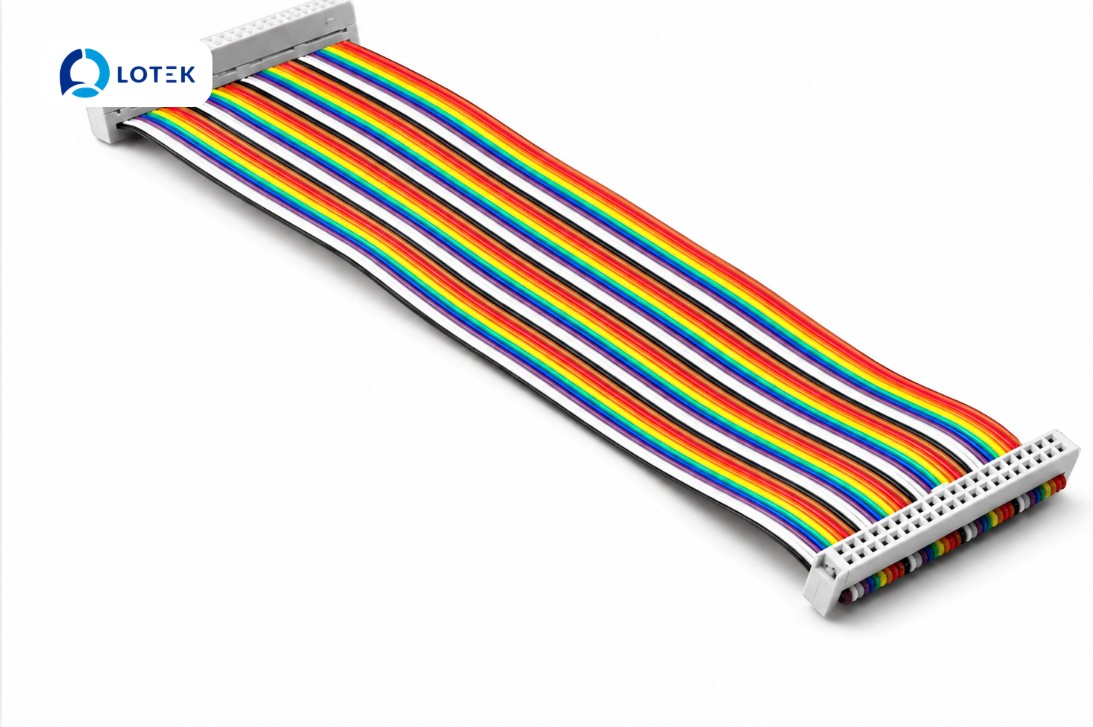

4. Cáp dẹt ribbon (Flat Ribbon Cable) (Tầng 3)
Cáp dẹt ribbon là loại cáp kết nối tín hiệu trong nội bộ cabinet, từ receiving card/hub board đến từng module LED. Đây là loại cáp ít được chú ý nhưng lại là nguồn gốc của nhiều lỗi hiển thị ở cấp độ module.
4.1. Đặc điểm cấu tạo
Cáp ribbon gồm nhiều dây dẫn đồng song song được bọc cách điện và ghép phẳng thành dải. Pitch giữa các dây thường là 1,27 mm hoặc 2,54 mm. Đầu connector là IDC (Insulation Displacement Connector), cắm trực tiếp theo chiều vuông góc với cáp.
4.2. Các loại cáp ribbon phổ biến
- Cáp 16 pin (16P): phổ biến nhất, dùng để kết nối giữa hub board và module LED, hoặc giữa các module LED cascade với nhau. Chiều dài phổ biến 20 cm, 40 cm, 60 cm tùy khoảng cách giữa module và hub board trong từng cabinet.
- Cáp 20 pin (20P): dùng cho một số dòng module có tốc độ dữ liệu cao hơn hoặc tích hợp thêm tín hiệu điều khiển phụ.
- Cáp 26 pin (26P): dùng cho module có mật độ điểm ảnh cao, cần truyền nhiều kênh tín hiệu hơn trong một cáp.
4.3. Yêu cầu chất lượng và lưu ý lắp đặt
- Ưu tiên cáp dùng lõi đồng nguyên chất. Cáp CCA (đồng bọc nhôm) giá rẻ hơn nhưng điện trở cao hơn, dễ gây sụt áp và nhiễu tín hiệu trên đường cáp dài.
- Không uốn cáp ribbon góc vuông sắc hoặc kẹp bẹp, vì các dây dẫn bên trong có thể đứt ngầm mà bề ngoài cáp trông còn nguyên vẹn.
- Cắm đúng chiều đầu connector, đúng số pin tương ứng. Cắm ngược hoặc lệch một pin có thể gây hỏng driver IC trên module ngay lập tức.
- Kiểm tra định kỳ các đầu connector tìm dấu hiệu oxy hóa (màu xanh lá hoặc vàng) đặc biệt với màn hình đặt trong môi trường ẩm.
4.4. Hub board và vai trò phân phối tín hiệu
Hub board (hay còn gọi là HUB card) là bo mạch trung gian trong cabinet, nhận tín hiệu từ receiving card qua cáp ribbon và phân phối đến nhiều module LED cùng lúc theo cấu hình hàng/cột. Mỗi loại module và receiving card có thể yêu cầu hub board tương thích riêng, không dùng lẫn được giữa các hãng và dòng sản phẩm khác nhau.
5. Bảng tổng hợp các loại cáp theo tầng
| Tầng tín hiệu | Loại cáp | Khoảng cách tối đa | Ứng dụng |
|---|---|---|---|
| Tầng 1: Nguồn đến sending card | HDMI (đồng thụ động) | 5–10 m | Kết nối máy tính/processor gần sending card |
| HDMI quang (AOC) | 20–50 m | Khoảng cách trung bình | |
| DVI (đồng) | 3–5 m | Sending card đời cũ, khoảng cách rất ngắn | |
| Cáp quang + transceiver | Vài trăm m đến vài km | Phòng điều khiển xa màn hình | |
| Tầng 2: Sending card đến receiving card | RJ45 Cat5e/Cat6 | Tối đa 80 m/đoạn | Kết nối cabinet trong phần lớn dự án |
| RJ45 + repeater | Mở rộng thêm 80 m/thiết bị | Khoảng cách vừa, ngân sách hạn chế | |
| Cáp quang + converter RJ45 | Trên 100 m, không giới hạn | Sân vận động, công trình quy mô lớn | |
| Tầng 3: Receiving card đến module | Ribbon cable 16P/20P/26P | 20–80 cm | Kết nối nội bộ trong cabinet |

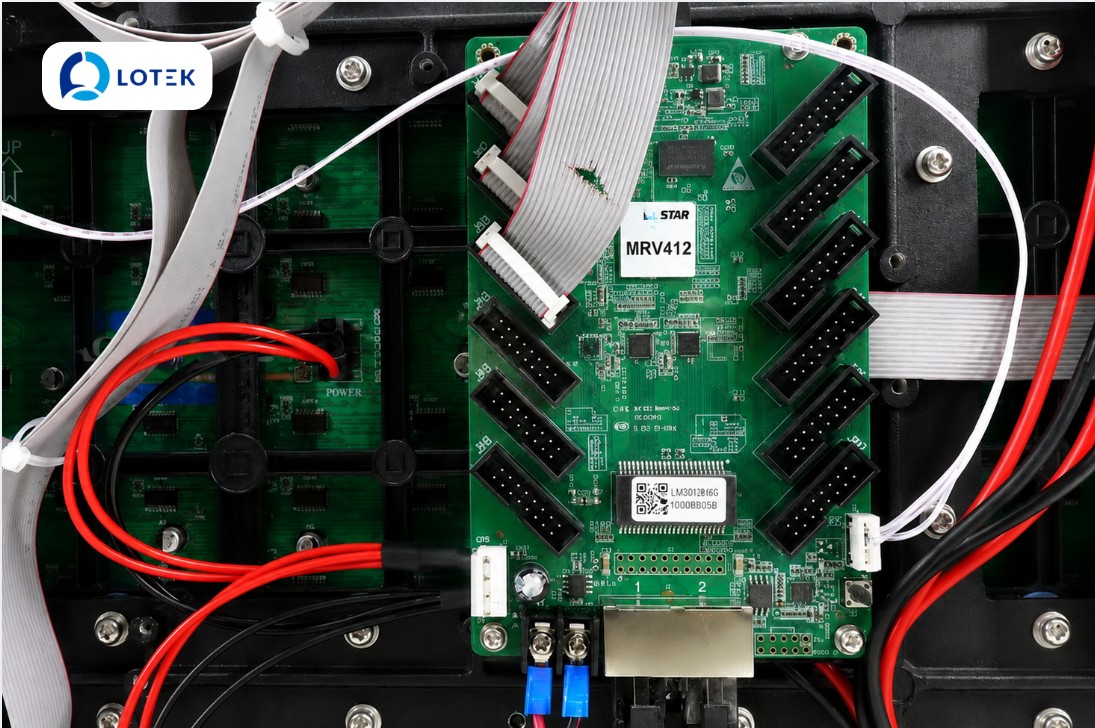

6. Lỗi phổ biến liên quan đến cáp tín hiệu và cách phòng ngừa
6.1. Cáp RJ45 bị đứt ngầm hoặc đầu bấm kém chất lượng
Đây là nguyên nhân phổ biến nhất gây mất tín hiệu một phần hoặc toàn bộ màn hình, đặc biệt ở các màn hình ngoài trời sau thời gian dài vận hành. Biểu hiện thường gặp là màn hình mất tín hiệu ngắt quãng không có quy luật, hoặc toàn bộ một chuỗi cabinet tối đột ngột.
Phòng ngừa: dùng cáp có vỏ bảo vệ chắc chắn, bấm đầu RJ45 đúng tiêu chuẩn, kiểm tra thông mạch trước lắp đặt và che chắn các đoạn cáp ngoài trời khỏi ánh nắng trực tiếp và nước mưa.
6.2. Cáp ribbon bị oxy hóa đầu connector
Môi trường ẩm gây oxy hóa bề mặt tiếp xúc của đầu IDC connector, làm tăng điện trở tiếp xúc và gây nhiễu tín hiệu. Biểu hiện là vùng module có hàng điểm bị tối hoặc màu không đúng, thường xuất hiện dần dần sau thời gian vận hành.
Phòng ngừa: vệ sinh đầu connector định kỳ bằng vải khô hoặc cồn isopropyl, xem xét dùng module có kết nối board-to-board (không dùng cáp ribbon) ở các vị trí ẩm.
6.3. Chiều dài cáp RJ45 vượt giới hạn
Khi chiều dài một đoạn cáp RJ45 giữa hai receiving card vượt quá 80 m, tín hiệu bắt đầu suy yếu, biểu hiện là màn hình bị nhấp nháy, xuất hiện nhiễu hoặc mất tín hiệu từng lúc.
Phòng ngừa: đo và lập sơ đồ chiều dài cáp trước khi thi công, chèn thiết bị khuếch đại hoặc chuyển sang cáp quang ở các đoạn dài.
6.4. Cáp DVI/HDMI quá dài hoặc kém chất lượng
Nhiều kỹ thuật viên dùng cáp HDMI/DVI rẻ tiền hoặc quá dài mà không kiểm tra, dẫn đến sending card không nhận được tín hiệu ổn định, màn hình bị nhiễu hoặc hiển thị sai màu.
Phòng ngừa: dùng cáp HDMI/DVI có chứng nhận, không vượt quá 5 m với cáp đồng thụ động, chuyển sang cáp quang nếu cần khoảng cách xa hơn.
Nếu hệ thống cáp đã được lắp đặt đúng mà màn hình vẫn không nhận tín hiệu, tham khảo thêm: Màn hình LED bị mất tín hiệu không lên hình
