Màn hình LED lắp ghép module indoor/outdoor nhấp nháy là một trong những lỗi hiển thị phổ biến nhất mà người vận hành gặp phải, đặc biệt sau một thời gian dài sử dụng hoặc trong quá trình thi công mới. Hiện tượng này không chỉ ảnh hưởng đến chất lượng hiển thị mà còn có thể là dấu hiệu cảnh báo sớm về hư hỏng phần cứng bên trong hệ thống. Bài viết này phân tích chi tiết các dạng nhấp nháy thường gặp, nguyên nhân kỹ thuật từ góc độ nhà sản xuất, và hướng dẫn xử lý từng trường hợp cụ thể.
Mục lục
1. Phân loại hiện tượng nhấp nháy trên màn hình LED module
Trước khi xử lý, cần xác định đúng dạng nhấp nháy đang gặp phải. Theo các nhà sản xuất màn hình LED hàng đầu như SWX LED, Colorlit, UNIT LED, có ba dạng nhấp nháy chính:
1.1. Nhấp nháy nhìn thấy bằng mắt thường
Màn hình xuất hiện các đường sáng tối không đều, vùng ảnh bị rung hoặc toàn bộ màn hình có hiện tượng chớp sáng theo chu kỳ. Đây là dạng nghiêm trọng nhất, ảnh hưởng trực tiếp đến người xem và thường chỉ thị vấn đề phần cứng hoặc nguồn điện.
1.2. Nhấp nháy khi quay phim (camera flicker)
Màn hình nhìn bằng mắt thường có vẻ bình thường, nhưng khi quay bằng điện thoại hoặc máy quay chuyên nghiệp thì xuất hiện các sọc ngang, dải sáng tối cuộn qua màn hình. Dạng này đặc biệt phổ biến ở màn hình sân khấu, sự kiện truyền hình trực tiếp.
1.3. Nhấp nháy ở độ sáng thấp (low-brightness flicker)
Màn hình hiển thị bình thường ở độ sáng cao, nhưng khi giảm xuống dưới 30% độ sáng tối đa thì xuất hiện hiện tượng hạt, lấm tấm hoặc dao động nhẹ trên vùng màu tối. Dạng này liên quan đến cơ chế điều chỉnh độ sáng PWM (Pulse Width Modulation) của driver chip.
2. Nguyên nhân kỹ thuật gây nhấp nháy
2.1. Nguồn điện không ổn định hoặc không đủ công suất
Đây là nguyên nhân phổ biến nhất, đặc biệt ở các màn hình LED ngoài trời kích thước lớn và màn hình cho thuê sự kiện. Khi điện áp đầu vào dao động, dòng điện cấp cho các module LED bị gián đoạn, dẫn đến độ sáng không đồng đều và nhấp nháy.
Các tình huống thường gặp:
- Một bộ nguồn (power supply) phải cấp điện cho quá nhiều module cùng lúc, vượt quá công suất thiết kế.
- Nguồn điện tại công trình không ổn định, điện áp lên xuống bất thường.
- Cáp nguồn quá dài hoặc tiết diện dây nhỏ dẫn đến sụt áp.
- Bộ nguồn đã xuống cấp sau thời gian dài sử dụng, không còn duy trì được điện áp ổn định.
Tham khảo thêm: Hệ thống điện và bảo vệ mạch LED hoạt động ra sao?
2.2. Tần số quét (refresh rate) quá thấp
Màn hình LED module sử dụng phương pháp PWM để điều khiển độ sáng: mỗi điểm LED liên tục bật/tắt với tần số rất cao. Nếu tần số quét không đủ, chu kỳ bật/tắt này trở nên nhận biết được bằng mắt thường hoặc bằng cảm biến camera.
Ngưỡng tần số quét theo từng ứng dụng:
- 960 Hz: chỉ phù hợp với màn hình thông tin cơ bản, không dùng cho quay phim.
- 1.920 Hz: đủ để mắt người xem không nhận thấy nhấp nháy trong điều kiện thông thường.
- 3.840 Hz: tiêu chuẩn hiện nay cho màn hình sự kiện, sân khấu, phát sóng truyền hình. Ở tần số này, camera thông thường không còn bắt được hiện tượng sọc ngang.
- 7.680 Hz trở lên: dành cho sản xuất phim, virtual production, XR studio.
Lưu ý quan trọng từ các kỹ sư trong ngành: nhiều màn hình quảng cáo refresh rate 3.840 Hz nhưng tần số PWM dimming thực tế chỉ đạt 1.000–2.000 Hz. Hai thông số này khác nhau và cần kiểm tra cả hai khi đánh giá sản phẩm.
Tìm hiểu thêm: Tốc độ làm mới màn hình LED là gì?
2.3. Lỗi card điều khiển (sending card, receiving card)
Hệ thống điều khiển của màn hình LED module gồm sending card (phát tín hiệu) và receiving card (nhận tín hiệu tại từng cabinet). Khi một trong hai gặp sự cố, tín hiệu truyền đến module bị gián đoạn hoặc sai lệch.
Biểu hiện nhận biết:
- Toàn bộ màn hình nhấp nháy đồng loạt, không theo vùng cụ thể, thường chỉ về lỗi sending card.
- Một vùng màn hình nhấp nháy trong khi các vùng khác bình thường, thường chỉ về receiving card của cabinet đó.
- Firmware giữa các receiving card không đồng nhất, đặc biệt khi thay thế card mới không cùng phiên bản với các card cũ.
2.4. Kết nối cáp lỏng hoặc tiếp xúc kém
Cáp tín hiệu (ribbon cable, cáp RJ45) và đầu nối giữa các module là điểm dễ gặp sự cố nhất sau một thời gian vận hành, đặc biệt ở màn hình ngoài trời chịu tác động của nhiệt độ, độ ẩm và rung động.
Các vị trí cần kiểm tra:
- Đầu nối ribbon cable giữa hub board và module LED.
- Cáp RJ45 giữa các receiving card.
- Đầu cắm nguồn tại từng module và bộ nguồn.
- Các connector bị oxy hóa do ẩm, nhất là ở màn hình ngoài trời lâu năm.
2.5. Cài đặt phần mềm và driver không phù hợp
Nhấp nháy cũng có thể xuất phát từ phía phần mềm phát tín hiệu, không nhất thiết là hỏng phần cứng. Một số trường hợp thường gặp:
- Driver card màn hình máy tính (GPU driver) cài đặt sai hoặc xung đột phiên bản.
- Độ phân giải đầu ra của sending card không khớp với cấu hình thực tế của màn hình.
- Tần số làm tươi của sending card không đồng bộ với thông số receiving card.
- Hiệu ứng đổ bóng và làm mịn font chữ (smooth edges) trên hệ điều hành gây nhiễu tín hiệu hiển thị text.
2.6. Driver IC hỏng hoặc module LED lỗi
Driver IC là chip điều khiển dòng điện qua từng hàng/cột điểm LED trên module. Khi chip bị hỏng, dòng điện phân phối không đều dẫn đến vùng sáng không ổn định. Lỗi này thường biểu hiện thành các vùng nhấp nháy cố định, không thay đổi vị trí khi tắt bật lại màn hình.
3. Quy trình xử lý nhấp nháy theo từng trường hợp
3.1. Xác định phạm vi nhấp nháy trước tiên
Bước đầu tiên trong mọi tình huống là quan sát và phân loại:
- Nhấp nháy cố định (fixed flash): xảy ra đúng một vị trí nhất định, không thay đổi. Nguyên nhân nằm ở module, hub board hoặc receiving card của cabinet đó.
- Nhấp nháy lan rộng hoặc toàn màn hình (unfixed/global flash): vị trí thay đổi liên tục hoặc toàn bộ màn hình bị ảnh hưởng. Nguyên nhân thường là nguồn điện, sending card hoặc cài đặt hệ thống.
3.2. Gửi nội dung test để cô lập nguồn lỗi
Dùng phần mềm điều khiển gửi các hình ảnh test màu đồng nhất (đỏ thuần, xanh lá thuần, trắng, đen) lên màn hình.
- Nếu nội dung test hiển thị ổn định, không nhấp nháy, lỗi nằm ở nguồn video, sending card hoặc cáp tín hiệu video đầu vào.
- Nếu nội dung test vẫn nhấp nháy, lỗi nằm ở receiving card, module hoặc nguồn điện.
3.3. Kiểm tra nguồn điện
- Dùng đồng hồ vạn năng đo điện áp thực tế tại đầu ra bộ nguồn trong khi màn hình đang chạy. Điện áp cần ổn định trong dải cho phép của nhà sản xuất (thường 4.5–5V hoặc theo thông số module).
- Kiểm tra xem một bộ nguồn có đang phải cấp điện vượt công suất thiết kế không.
- Thử thay thế bộ nguồn nghi ngờ bằng bộ nguồn đã biết là tốt để xác nhận.
3.4. Kiểm tra và chuẩn hóa card điều khiển
- Kiểm tra đèn báo trạng thái trên sending card và receiving card. Đèn nhấp nháy bất thường hoặc không sáng là dấu hiệu rõ ràng của sự cố.
- Đảm bảo tất cả receiving card dùng cùng phiên bản firmware. Không cắm thêm card mới (phiên bản khác) vào hệ thống đang chạy mà không cập nhật firmware đồng loạt.
- Kiểm tra cài đặt tần số quét trên sending card, so khớp với thông số kỹ thuật của module.
3.5. Kiểm tra toàn bộ kết nối cáp
- Rút và cắm lại từng đầu nối ribbon cable, cáp RJ45 theo thứ tự từ sending card đến receiving card đến module.
- Quan sát kỹ các đầu connector tìm dấu hiệu oxy hóa (màu xanh lá hoặc đen), uốn gãy, chân cắm bị lệch.
- Thay thế cáp nghi ngờ bằng cáp mới để xác nhận.
3.6. Xử lý nhấp nháy trên camera
Nếu màn hình ổn định với mắt thường nhưng nhấp nháy khi quay phim, có hai hướng xử lý:
- Nâng tần số quét của màn hình lên 3.840 Hz hoặc cao hơn thông qua cài đặt receiving card (nếu phần cứng hỗ trợ).
- Điều chỉnh tốc độ màn trập (shutter speed) của máy quay cho phù hợp với tần số quét màn hình. Đây là giải pháp tạm thời khi không thể thay đổi cấu hình màn hình.
3.7. Xử lý cài đặt phần mềm
- Cập nhật hoặc cài lại driver card màn hình (GPU driver) trên máy tính phát tín hiệu.
- Trên hệ điều hành Windows, vào Display Properties, tắt “Show shadows under menus” và “Smooth edges of screen fonts” nếu màn hình nhấp nháy chủ yếu ở vùng hiển thị văn bản.
- Kiểm tra lại độ phân giải đầu ra của sending card, đảm bảo khớp chính xác với cấu hình thực tế của màn hình (tổng số pixel theo chiều ngang và dọc).
Nếu sau khi kiểm tra các bước trên màn hình vẫn còn tình trạng giật, lag hoặc không mượt, bạn có thể tham khảo thêm: Màn hình LED bị giật, lag, hình ảnh không mượt chữa thế nào?

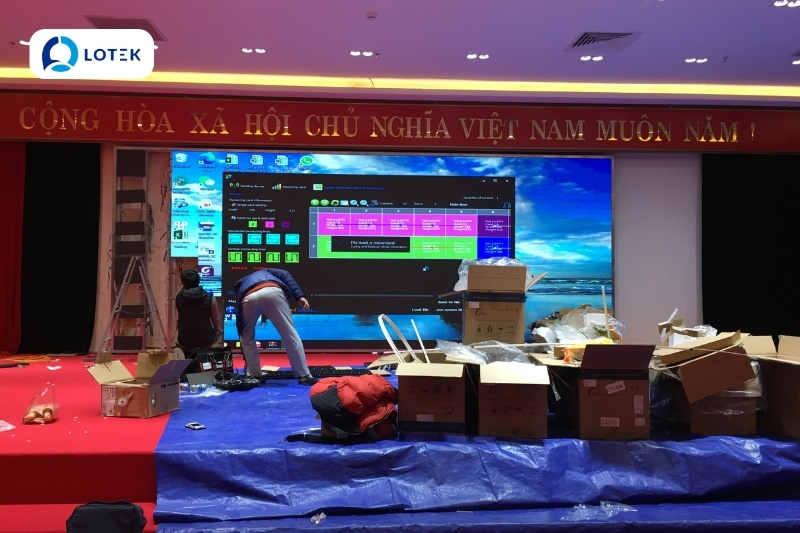

4. Cách phòng ngừa nhấp nháy từ gốc
4.1. Chọn đúng thông số kỹ thuật từ đầu
Nhiều trường hợp nhấp nháy bắt nguồn từ việc chọn module không phù hợp với ứng dụng thực tế. Một số lưu ý khi lựa chọn:
- Màn hình phục vụ quay phim, phát sóng, sân khấu có camera: yêu cầu tần số quét tối thiểu 3.840 Hz và tần số PWM dimming tương đương, không chỉ refresh rate trên giấy tờ.
- Màn hình thông tin, quảng cáo không quay phim: 1.920 Hz là đủ.
- Kiểm tra kỹ thông số PWM dimming frequency riêng biệt với refresh rate khi mua hàng, vì hai thông số này thường bị nhầm lẫn.
4.2. Thiết kế hệ thống điện đúng công suất
- Không để một bộ nguồn vận hành quá 70–80% công suất danh định trong điều kiện bình thường.
- Dùng cáp nguồn đúng tiết diện cho chiều dài thực tế, tránh sụt áp.
- Lắp bộ lọc điện (power filter) hoặc UPS ổn áp ở đầu vào nếu nguồn điện tại công trình không ổn định.
4.3. Bảo trì định kỳ hệ thống kết nối
- Kiểm tra và vệ sinh các đầu connector 6 tháng một lần, đặc biệt với màn hình ngoài trời.
- Cập nhật firmware cho sending card và receiving card theo khuyến nghị của nhà sản xuất.
- Ghi lại phiên bản firmware và cấu hình hiện tại để dễ dàng khôi phục khi gặp sự cố.
5. Khi nào cần thay thế linh kiện?
Sau khi đã kiểm tra toàn bộ các bước trên mà màn hình vẫn còn nhấp nháy, cần xem xét thay thế linh kiện theo thứ tự ưu tiên sau:
- Thay cáp: ưu tiên đầu tiên vì chi phí thấp nhất và dễ thực hiện nhất.
- Thay receiving card: nếu đã xác định lỗi ở một cabinet cụ thể và cáp không phải nguyên nhân.
- Thay bộ nguồn: khi đo điện áp xác nhận nguồn không ổn định.
- Thay module LED: khi các bước trên không giải quyết được và vùng nhấp nháy cố định tại một hoặc vài module nhất định.
- Thay sending card: khi toàn màn hình nhấp nháy và các nguyên nhân khác đã được loại trừ.
Việc thay thế linh kiện theo thứ tự từ rẻ đến đắt giúp tiết kiệm chi phí chẩn đoán và tránh thay nhầm. Nếu bạn cần hỗ trợ kỹ thuật trực tiếp, đội ngũ của Lotek sẵn sàng hỗ trợ qua hotline 034.686.3131 hoặc 0987.982.225.
