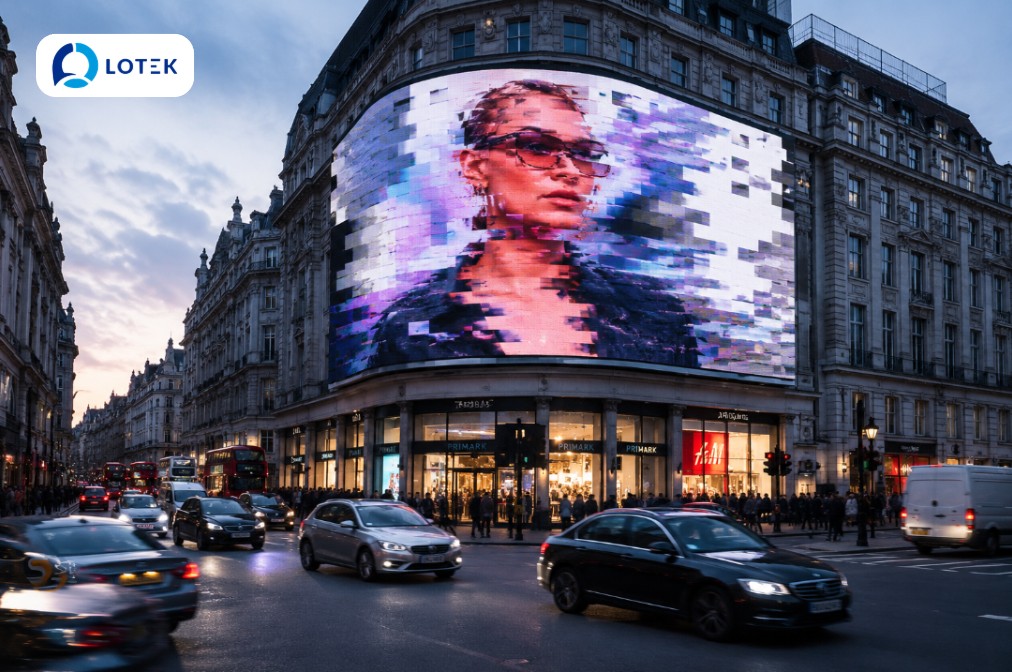

Màn hình LED bị giật, lag, hình ảnh không mượt chữa thế nào?

Tóm tắt tổng quan

Hiện tượng màn hình LED bị giật, lag hoặc hình ảnh không mượt là vấn đề phổ biến, có thể bắt nguồn từ từng tầng trong hệ thống. Việc chẩn đoán chính xác đòi hỏi hiểu rõ các nguyên lý kỹ thuật, mối quan hệ giữa các thiết bị, và các điều kiện hoạt động thực tế.

Về bản chất, khi nói màn hình LED “giật” hoặc “lag”, ta đang nói đến sự mất đồng bộ giữa tín hiệu hình ảnh và khả năng xử lý, hiển thị của hệ thống LED. Sự mất đồng bộ này có thể do nguồn cấp không ổn định, tín hiệu truyền bị lỗi, cấu hình điều khiển không phù hợp, hoặc do giới hạn vật lý của các module LED (như tần số quét, tốc độ phản hồi, hoặc chế độ điều khiển IC).

Các nguyên nhân phổ biến bao gồm:

• Nguồn điện thiếu ổn định, sụt áp hoặc nhiễu xung.
• Tín hiệu truyền dẫn giữa các thiết bị bị gián đoạn hoặc sai định dạng.
• Cấu hình không đồng bộ giữa máy phát, bộ điều khiển (sending card) và module nhận (receiving card).
• Driver IC, PWM hoặc tần số quét không phù hợp.
• Ảnh hưởng của nhiễu điện từ (EMI) và điều kiện môi trường.
• Firmware hoặc phần mềm điều khiển lỗi thời hoặc cấu hình sai.

Việc xác định nguyên nhân cụ thể cần tiến hành có hệ thống, thông qua quan sát hiện tượng, kiểm tra điện áp, thử nghiệm tín hiệu và cập nhật cấu hình. Trước khi đi sâu vào từng nguyên nhân, cần phân biệt rõ các dạng hiện tượng để nhận biết được dấu hiệu đặc trưng của từng lỗi.

1. Phân loại hiện tượng và ý nghĩa kỹ thuật

Trong thực tế, có bốn dạng hiện tượng chính thể hiện vấn đề “giật, lag hoặc hình ảnh không mượt”. Mỗi hiện tượng phản ánh lỗi ở một tầng khác nhau của hệ thống hiển thị.

1.1 Flicker hoặc nháy hình

Đây là hiện tượng màn hình bị nhấp nháy liên tục, đặc biệt dễ nhận thấy khi hiển thị màu sáng hoặc khi quay bằng camera. Nguyên nhân thường nằm ở chế độ điều khiển xung (PWM) hoặc nguồn điện không ổn định. Nếu tần số điều khiển PWM thấp, mắt người sẽ cảm nhận được sự thay đổi sáng tối theo chu kỳ, tạo cảm giác nhấp nháy. Trong khi đó, dao động điện áp (ripple) từ nguồn cấp cũng có thể làm dòng điện qua LED dao động, dẫn đến hiện tượng tương tự.

1.2 Tearing hoặc xé hình

Tearing là hiện tượng hình ảnh bị chia thành nhiều dải ngang hoặc dọc, các dải hiển thị không trùng khớp, khiến hình bị “gãy khung”. Nguyên nhân là do tín hiệu video và hệ thống hiển thị không đồng bộ về tần số làm tươi (refresh rate) hoặc tốc độ truyền khung hình (frame rate). Khi sending card gửi khung hình mới trong khi module LED chưa hiển thị xong khung trước, kết quả là hai phần hình ảnh chồng chéo nhau.

1.3 Stutter hoặc giật hình

Giật hình hay lag xảy ra khi tốc độ hiển thị khung hình không đều, có hiện tượng dừng tạm thời hoặc nhảy khung. Nguyên nhân có thể là do nghẽn băng thông dữ liệu, sending card xử lý không kịp, hoặc bộ phát video không đảm bảo tốc độ truyền ổn định. Trong nhiều trường hợp, lag xuất hiện khi có nhiều nội dung động hoặc video độ phân giải cao được phát trên hệ thống có cấu hình yếu hoặc cáp truyền không đủ chất lượng.

1.4 Ghosting hoặc lưu ảnh mờ

Hiện tượng này thể hiện dưới dạng các vệt sáng mờ phía sau hình ảnh chuyển động. Nguyên nhân nằm ở việc LED không tắt hoàn toàn giữa các chu kỳ điều khiển hoặc do tín hiệu điều khiển hàng/cột bị nhiễu chéo. Một số loại driver IC có thời gian tắt dòng (off-time) chậm cũng dễ gây ra tình trạng này. Ghosting không chỉ ảnh hưởng đến chất lượng hình ảnh mà còn gây mỏi mắt khi quan sát lâu.

2. Nguyên nhân chi tiết theo từng nhóm

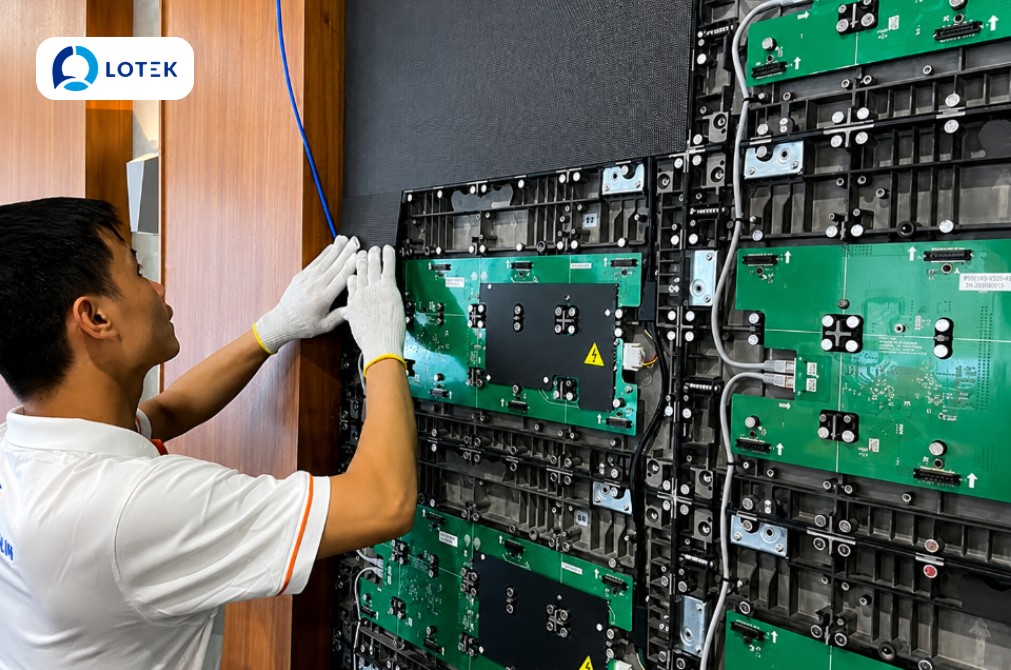

2.1 Nhóm nguyên nhân liên quan đến nguồn điện

Nguồn điện là yếu tố nền tảng của mọi hệ thống LED. Khi nguồn cấp không ổn định, xuất hiện sụt áp hoặc nhiễu xung, dòng điện qua LED sẽ dao động. Điều này gây ra hiện tượng nhấp nháy hoặc mất sáng cục bộ. Một số lỗi thường gặp bao gồm:

• Bộ nguồn AC-DC kém chất lượng, có độ gợn sóng (ripple) cao.
• Nguồn không đủ công suất, đặc biệt khi màn hiển thị nội dung sáng trắng chiếm phần lớn.
• Dây nguồn phân phối không đồng đều, khiến các module ở xa nguồn chính bị sụt áp.
• Cấu hình cấp nguồn chung cho nhiều module dẫn đến dao động điện áp khi tải thay đổi.

Giải pháp là sử dụng nguồn có công suất dư ít nhất 20–30% so với tổng công suất yêu cầu, đảm bảo bộ nguồn có khả năng đáp ứng dòng đỉnh và bố trí dây cấp riêng cho các cụm module lớn.

2.2 Nhóm nguyên nhân liên quan đến tín hiệu truyền dẫn

Hệ thống truyền tín hiệu của màn hình LED gồm nhiều tầng: nguồn phát (PC, thiết bị phát video), sending card, bộ chuyển đổi tín hiệu (converter hoặc bộ quang điện), cáp truyền (LAN hoặc quang), receiving card và module LED. Lỗi có thể xảy ra ở bất kỳ tầng nào. Một số trường hợp điển hình:

• Cáp HDMI, SDI hoặc cáp mạng bị lỗi, tiếp xúc không tốt hoặc chiều dài vượt tiêu chuẩn, gây rớt gói dữ liệu.
• Converter (ví dụ HDMI sang quang hoặc SDI) không tương thích, khiến tín hiệu bị trễ hoặc mất khung.
• Receiving card hoặc sending card bị lỗi firmware, truyền dữ liệu không đều.

Tín hiệu truyền không ổn định sẽ dẫn tới hiện tượng giật hình, mất đồng bộ hoặc xé khung. Để khắc phục, cần kiểm tra trạng thái đèn tín hiệu trên sending và receiving card, thay thử cáp ngắn hơn, sử dụng thiết bị đo kiểm cáp và cập nhật firmware.

2.3 Nhóm nguyên nhân liên quan đến tần số quét, chế độ quét và PWM

Tần số làm tươi (refresh rate) và chế độ quét (scan mode) quyết định độ mượt của hình ảnh. Mỗi module LED có thể sử dụng các kiểu quét khác nhau như 1/4, 1/8 hoặc 1/16. Khi tần số quét hoặc chế độ quét không phù hợp với dữ liệu đầu vào, hiện tượng nhấp nháy hoặc lệch khung dễ xảy ra.

Ngoài ra, PWM (Pulse Width Modulation) là phương pháp điều chỉnh độ sáng của LED bằng cách bật tắt nhanh theo chu kỳ. Nếu tần số PWM quá thấp, ánh sáng sẽ dao động trong dải mà mắt người vẫn có thể nhận thấy, tạo ra flicker. Điều này đặc biệt rõ khi quay video hoặc sử dụng camera trong cùng không gian. Một số hệ thống LED đời mới sử dụng PWM ở tần số rất cao (trên 3840 Hz) để khắc phục hiện tượng này.

2.4 Nhóm nguyên nhân từ hệ thống điều khiển và phần mềm

Firmware và phần mềm điều khiển đóng vai trò trung tâm trong việc đồng bộ tín hiệu và dữ liệu hiển thị. Nếu phiên bản firmware của sending card và receiving card không tương thích, hoặc cấu hình trong phần mềm không đúng độ phân giải, tỷ lệ quét, tốc độ khung hình, hệ thống dễ phát sinh lỗi hiển thị. Việc cài đặt sai scan mode cũng khiến module hiển thị sai hàng hoặc cột, gây ra các vệt chớp nhấp nháy.

Khuyến nghị: luôn đồng bộ phiên bản firmware giữa các card, kiểm tra lại cấu hình hiển thị trong phần mềm điều khiển (ví dụ: NovaLCT, Colorlight hoặc UnitLed), và xác nhận độ phân giải đầu vào trùng với độ phân giải cấu hình của màn hình.

2.5 Nhiễu điện từ và vấn đề nối đất

Nhiễu điện từ (EMI) có thể xuất phát từ các thiết bị điện công suất lớn hoặc từ hệ thống dây dẫn đặt gần nhau. Nhiễu có thể ảnh hưởng đến tín hiệu điều khiển, gây sai lệch xung dữ liệu hoặc ảnh hưởng đến bộ nguồn. Một số lỗi thực tế cho thấy, việc không nối đất đúng hoặc chia sẻ dây mass giữa nguồn và tín hiệu có thể gây hiện tượng nhấp nháy không rõ nguyên nhân. Thiết kế hệ thống cần đảm bảo dây nối đất riêng biệt, sử dụng cáp có lớp chống nhiễu (shield) và giữ khoảng cách an toàn giữa đường nguồn và đường tín hiệu.

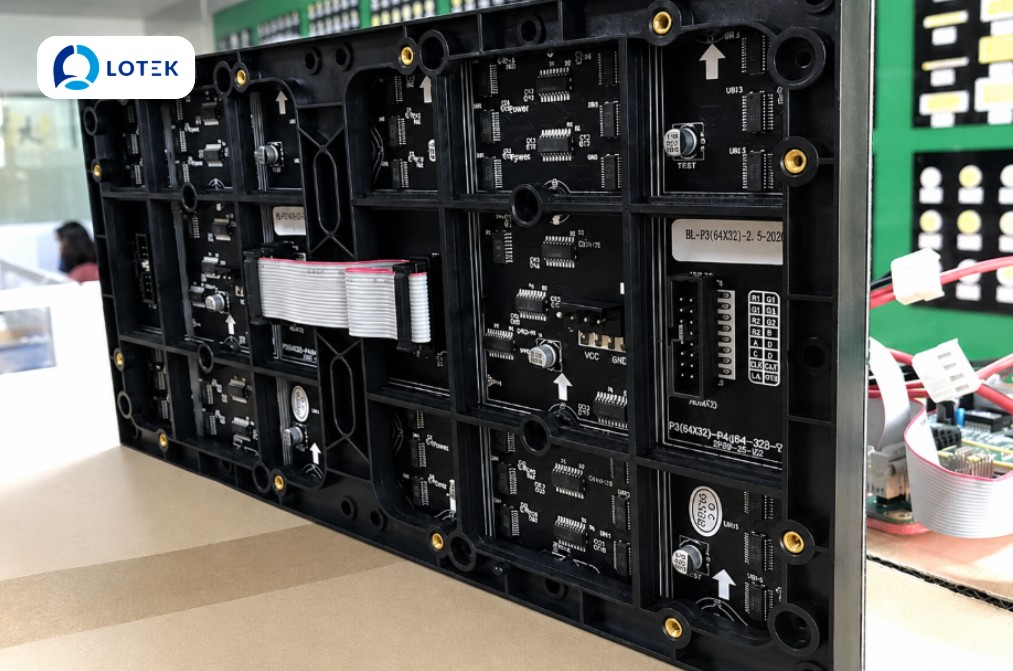

2.6 Phần cứng module và các thành phần liên kết

Module LED chứa các IC điều khiển hàng/cột và ruy băng nối (ribbon cable). Nếu một IC bị lỗi hoặc ruy băng tiếp xúc kém, khu vực hiển thị tương ứng sẽ nhấp nháy hoặc giật theo chu kỳ. Khi phát hiện lỗi ở vùng cụ thể, cần thay thử module hoặc receiving card để xác định phần cứng bị lỗi. Ngoài ra, bụi hoặc oxy hóa tại đầu nối cũng có thể làm tăng điện trở tiếp xúc, gây tín hiệu yếu.

2.7 Nhiệt độ và điều kiện môi trường

Khi nhiệt độ vượt ngưỡng cho phép, các linh kiện bán dẫn (đặc biệt là driver IC) sẽ giảm hiệu năng hoặc tạm ngưng hoạt động. Hệ thống tản nhiệt yếu hoặc quạt hư có thể khiến màn hình hoạt động không ổn định, dẫn đến hiện tượng giật hình hoặc giảm sáng không đều. Cần đảm bảo thông gió tốt, vệ sinh định kỳ quạt và module, đồng thời giám sát nhiệt độ bề mặt bằng cảm biến hoặc camera nhiệt.

2.8 Ảnh hưởng từ thiết bị quay và hiển thị trung gian

Trong các sự kiện hoặc chương trình livestream, nhiều người thấy màn hình LED nhấp nháy khi nhìn qua camera, dù mắt thường không thấy. Nguyên nhân là do tần số quét của màn hình và tốc độ chụp (shutter speed) của camera không đồng bộ. Trường hợp này không phải lỗi của màn hình, mà chỉ là hiện tượng tương tác giữa hai hệ thống. Giải pháp là điều chỉnh tốc độ khung hình hoặc tần số quét của camera để phù hợp với màn hình (ví dụ 50 Hz, 60 Hz, 100 Hz tùy cấu hình).

3. Quy trình chẩn đoán sự cố

Bước 1. Ghi nhận và xác định hiện tượng

Mục đích: Khoanh vùng lỗi để định hướng kiểm tra.

Thực hiện:

• Quan sát màn hình ở nhiều loại nội dung (tĩnh, chuyển động, sáng trắng, video nhanh).
• Ghi nhận hiện tượng: nhấp nháy, giật khung, xé hình hay chỉ lag nhẹ.
• Kiểm tra xem lỗi xuất hiện toàn màn hình hay cục bộ (một module, một dải, một góc).

Lưu ý: Nếu lỗi chỉ xuất hiện khi quay bằng camera, có thể là do xung nhịp quét không đồng bộ với tốc độ quay, không phải lỗi thật của màn hình.

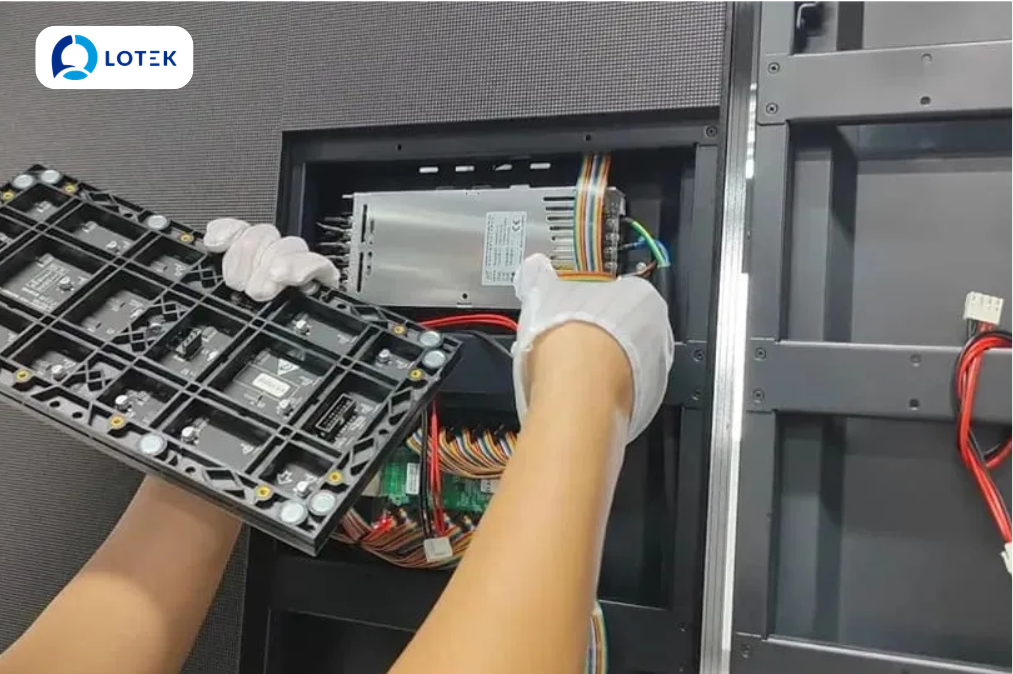

Bước 2. Kiểm tra nguồn điện

Mục đích: Loại trừ nguyên nhân sụt áp, nhiễu hoặc thiếu công suất.

Thực hiện:

• Đo điện áp DC ngay tại đầu vào module khi hiển thị hình sáng trắng 100%.
• Điện áp không được thấp hơn 4.8V (đối với nguồn 5V) hoặc 11.8V (đối với nguồn 12V).
• Nếu sụt áp lớn hơn 0.5V thì cần kiểm tra dây cấp nguồn, đầu nối, hoặc chia lại nguồn.

Lưu ý:

• Nên dùng nguồn có dự phòng 20–30% công suất.
• Kiểm tra các module xa nguồn nhất vì đây là vị trí dễ sụt áp nhất.

Bước 3. Kiểm tra dây tín hiệu và cáp kết nối

Mục đích: Xác định lỗi truyền dữ liệu gây giật hoặc mất đồng bộ.

Thực hiện:

• Thay thử cáp mạng hoặc HDMI bằng loại mới, ngắn, đạt chuẩn Cat6A/Cat7.
• Kiểm tra đèn tín hiệu trên sending card và receiving card. Nếu đèn không nhấp nháy đều → tín hiệu truyền không ổn định.

Quan sát xem lỗi có thay đổi khi di chuyển hoặc gõ nhẹ vào đầu nối.

Lưu ý:

• Tránh để dây tín hiệu chạy song song với dây nguồn công suất lớn.
• Nếu khoảng cách truyền xa, nên dùng bộ chuyển quang (converter) thay vì kéo cáp mạng dài.

Bước 4. Kiểm tra phần mềm và cấu hình điều khiển

Mục đích: Loại trừ lỗi do thiết lập sai giữa sending card và module.

Thực hiện:

Kết nối máy tính và mở phần mềm điều khiển (NovaLCT, Colorlight, v.v.).

Kiểm tra:

• Độ phân giải đầu ra có khớp với độ phân giải màn hình không.
• Tần số làm tươi (refresh rate) đang đặt ở mức bao nhiêu.
• Chế độ quét (scan mode) có đúng với module không (1/8, 1/16, v.v.).

Cập nhật firmware mới nhất cho sending và receiving card.

Lưu ý:

• Cấu hình sai scan mode có thể khiến LED hiển thị lệch hàng, gây nháy hoặc mất khung.
• Sau khi chỉnh xong, lưu file cấu hình dự phòng để khôi phục khi cần.

Bước 5. Kiểm tra phần cứng module

Mục đích: Xác định module hoặc card hỏng.

Thực hiện:

• Hoán đổi module giữa vùng bị lỗi và vùng bình thường.
• Nếu lỗi “đi theo module”, có thể IC điều khiển hoặc ruy băng nối bị hỏng.
• Nếu lỗi không đổi, thử thay receiving card.

Lưu ý:

• Khi tháo lắp, cần ngắt toàn bộ nguồn điện.
• Làm sạch đầu nối ribbon hoặc connector bị oxy hóa bằng dung dịch chuyên dụng.

Bước 6. Kiểm tra nhiễu điện từ và nối đất

Mục đích: Loại bỏ tác động của nhiễu EMI gây sai lệch tín hiệu.

Thực hiện:

• Dùng đồng hồ đo hoặc thiết bị kiểm tra nhiễu để đo tín hiệu đầu vào.
• Kiểm tra hệ thống nối đất (ground) của khung, nguồn và máy tính điều khiển.

Lưu ý:

• Không chia sẻ dây mass giữa đường nguồn và đường tín hiệu.
• Sử dụng cáp có lớp chống nhiễu (shield) và lắp vòng ferrite ở đầu dây nếu cần.

Bước 7. Kiểm tra nhiệt độ và thông gió

Mục đích: Phát hiện module quá nhiệt gây giảm hiệu năng.

Thực hiện:

• Dùng cảm biến hoặc camera nhiệt đo bề mặt màn hình trong khi hoạt động.
• Kiểm tra quạt, khe thoát gió và vệ sinh bụi.

Lưu ý:

• Nhiệt độ bề mặt không nên vượt quá 70°C.
• Nếu khu vực quá nóng, cần tăng cường thông gió hoặc lắp thêm quạt hút nhiệt.

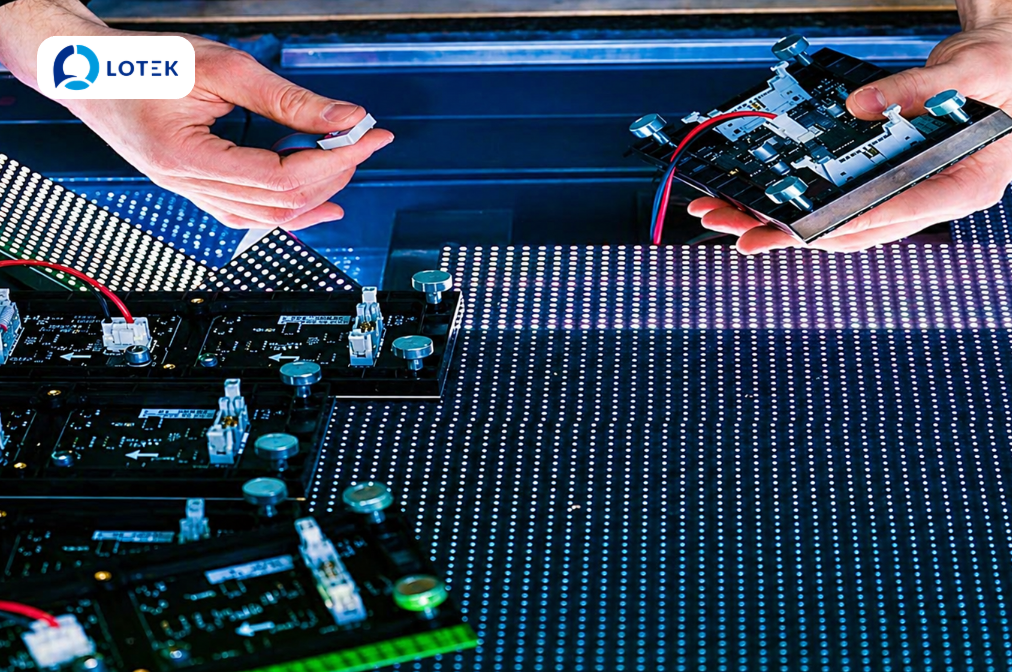

4. Biện pháp khắc phục và quy tắc vận hành ổn định

4.1. Nguồn điện

• Chọn nguồn chính hãng, hiệu suất >85%, ripple thấp.
• Công suất dư tối thiểu 20–30% so với tổng tải.
• Phân chia nguồn hợp lý: không để quá nhiều module chung một đường cấp.
• Dây dẫn nên có tiết diện đủ lớn (tối thiểu 2.5 mm² cho cụm lớn).
• Kiểm tra đầu nối định kỳ, tránh lỏng hoặc oxy hóa.

4.2. Truyền tín hiệu

• Ưu tiên sử dụng cáp quang hoặc cáp mạng chuẩn Cat6A/Cat7.
• Không để dây tín hiệu song song đường điện 220V hoặc thiết bị công suất lớn.
• Khi phải đi cáp dài, lắp thêm bộ lặp tín hiệu (repeater) hoặc converter quang.
• Vệ sinh đầu cáp và cổng kết nối định kỳ bằng dung dịch isopropyl.
• Cập nhật firmware của sending/receiving card định kỳ để tránh lỗi dữ liệu.

4.3. Phần mềm và cấu hình

• Đặt tần số làm tươi (refresh rate) ở mức tối thiểu 1920 Hz, tốt nhất 3840 Hz cho môi trường sự kiện hoặc quay phim.
• Đảm bảo độ phân giải đầu ra khớp hoàn toàn với màn hình.
• Khi thay đổi module mới, luôn kiểm tra lại scan mode và mapping.
• Lưu nhiều cấu hình dự phòng trên máy điều khiển hoặc USB.

4.4. Nhiễu điện và nối đất

• Nối đất độc lập cho khung màn hình, bộ nguồn và máy điều khiển.
• Sử dụng cáp có lớp shield, đặc biệt ở môi trường công nghiệp hoặc gần nguồn điện cao áp.
• Gắn vòng chống nhiễu (ferrite ring) ở cả hai đầu cáp dữ liệu.
• Giữ khoảng cách tối thiểu 15–20 cm giữa đường tín hiệu và đường điện.

4.5. Nhiệt độ và bảo trì

• Đảm bảo hệ thống tản nhiệt hoạt động liên tục.
• Vệ sinh quạt gió và module định kỳ 3–6 tháng/lần.
• Không che chắn khe thoát gió hoặc đặt màn hình sát tường kín.
• Theo dõi nhiệt độ bằng cảm biến, dừng vận hành nếu vượt 75°C.
• Khi thay module, luôn tắt nguồn hoàn toàn trước khi tháo lắp.
