DIP LED là gì trong công nghệ màn hình LED module?

Trong lĩnh vực màn hình LED module, công nghệ đóng gói chip LED đóng vai trò quan trọng, ảnh hưởng trực tiếp đến độ sáng, độ bền và chất lượng hiển thị của màn hình. Trước khi các công nghệ hiện đại như SMD, COB hay GOB trở nên phổ biến, DIP LED từng là lựa chọn hàng đầu cho các màn hình LED ngoài trời nhờ khả năng hiển thị sáng rõ và hoạt động ổn định trong điều kiện môi trường khắc nghiệt. Vậy DIP LED là gì, cấu tạo ra sao và hiện nay công nghệ này còn được ứng dụng như thế nào trong màn hình LED module? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

1. DIP LED là gì trong công nghệ màn hình LED module?

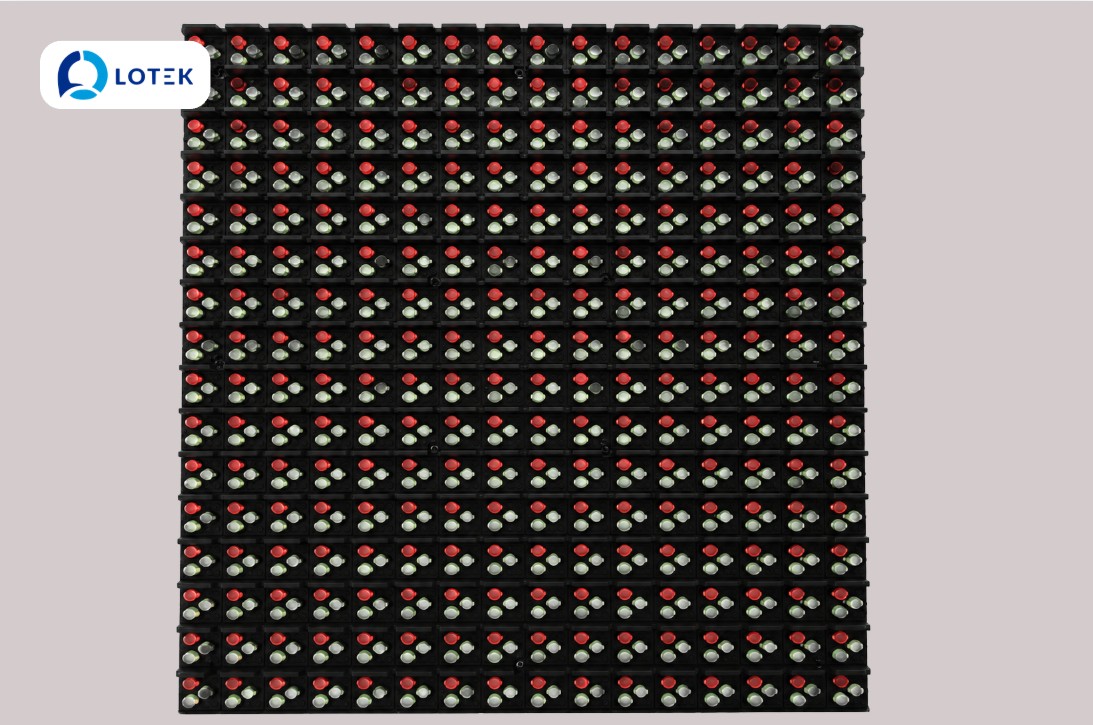

DIP là viết tắt của Dual In-line Package, tạm dịch là linh kiện hai hàng chân cắm xuyên lỗ. Đây là công nghệ đóng gói (packaging) LED truyền thống nhất, ra đời từ những ngày đầu của ngành công nghiệp diode phát quang. Khi áp dụng vào màn hình LED lắp ghép cỡ lớn, DIP LED ám chỉ kiểu module hiển thị mà mỗi điểm ảnh được tạo thành từ ba bóng LED đơn sắc riêng biệt, thường là một bóng đỏ, một bóng xanh lá và một bóng xanh dương. Ba bóng này được hàn trực tiếp xuyên qua bảng mạch in (PCB), tạo nên một điểm ảnh hoàn chỉnh.

Bạn có thể dễ dàng nhận diện màn hình LED DIP ngoài thực địa. Bề mặt module thường gồ ghề với hàng nghìn “mắt thần” nhỏ nhô lên, mỗi mắt là một cụm bóng LED có dạng hình trụ hoặc elip. Các dòng module phổ biến như P10, P16 ngoài trời mà chúng ta thấy trên biển quảng cáo tấm lớn hay bảng tỉ số sân vận động phần lớn đều sử dụng công nghệ DIP LED. Nếu bạn mới làm quen với khái niệm màn hình LED module, hãy xem qua bài viết Màn hình LED là gì? Tại sao công nghệ này ngày càng phổ biến? để nắm nền tảng trước khi đi sâu.

2. Cấu tạo chi tiết và nguyên lý hoạt động của DIP LED

2.1. Cấu trúc vật lý đặc trưng

Mỗi bóng DIP LED riêng lẻ có đường kính phổ biến là 5 mm, ngoài ra còn có loại 3 mm, 8 mm hoặc dạng oval. Bên trong lớp vỏ epoxy trong suốt hoặc khuếch tán là một chip bán dẫn nhỏ li ti, đóng vai trò phát sáng, cùng một chóa phản quang hình nón để tập trung ánh sáng. Hai chân kim loại được hàn xuyên qua lỗ trên PCB và kết nối vào mạch điều khiển. Chính vì cắm xuyên lỗ nên DIP LED có độ bám cơ học cực kỳ chắc chắn, chịu được rung động, va đập và sự giãn nở nhiệt tốt hơn so với linh kiện dán bề mặt.

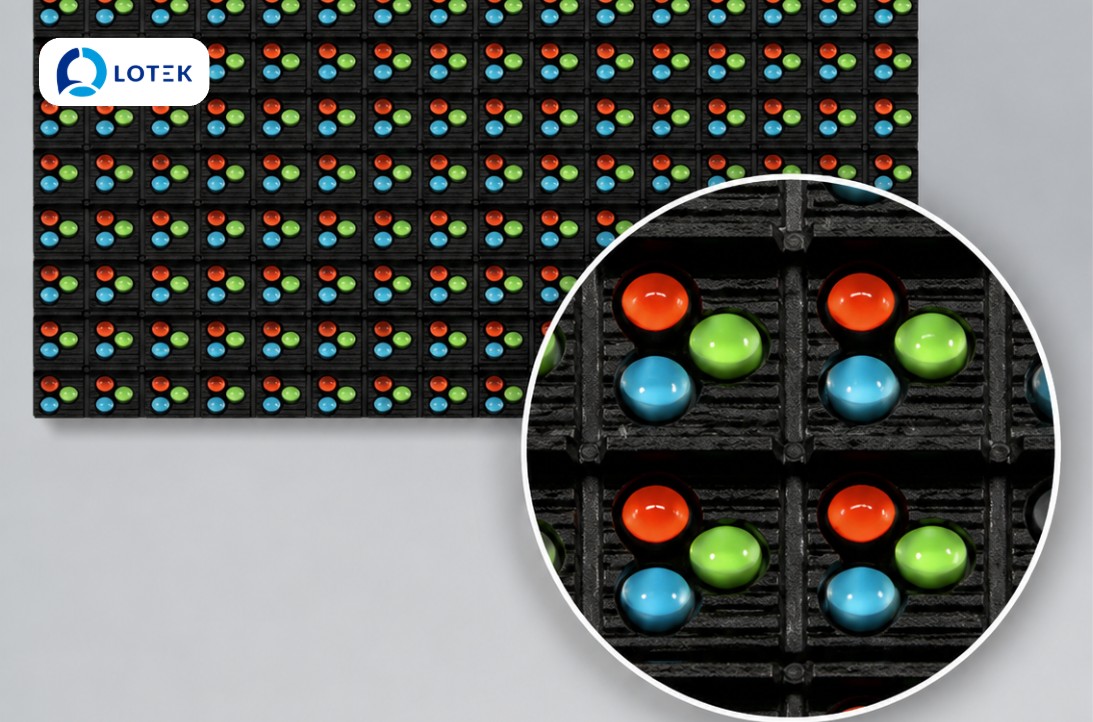

Trên một module màn hình LED, ba bóng đỏ, lục, lam được sắp xếp gần nhau thành hình tam giác hoặc hàng ngang, tạo thành một pixel vật lý. Khi ba bóng cùng phát sáng với cường độ khác nhau, mắt người từ khoảng cách quan sát nhất định sẽ pha trộn chúng thành hàng triệu màu sắc.

2.2. Nguyên lý hiển thị điểm ảnh

Không giống như công nghệ SMD sau này nhồi ba chip vào một gói nhỏ duy nhất, DIP LED hiển thị màu theo cơ chế “cộng màu không gian”. Màu trắng chỉ thực sự trung thực khi bạn đứng đủ xa để ba chấm sáng hợp nhất. Đứng quá gần, bạn sẽ thấy rõ ba đốm riêng biệt. Đây là lý do DIP LED thường chỉ dùng cho màn hình có khoảng cách xem tối thiểu lớn. Góc nhìn hẹp hơn cũng xuất phát từ việc các bóng LED nhô cao che khuất lẫn nhau khi nhìn nghiêng.

3. Đặc điểm kỹ thuật nổi bật của DIP LED theo chuyên gia

3.1. Độ sáng cực cao, vô địch dưới ánh nắng mặt trời

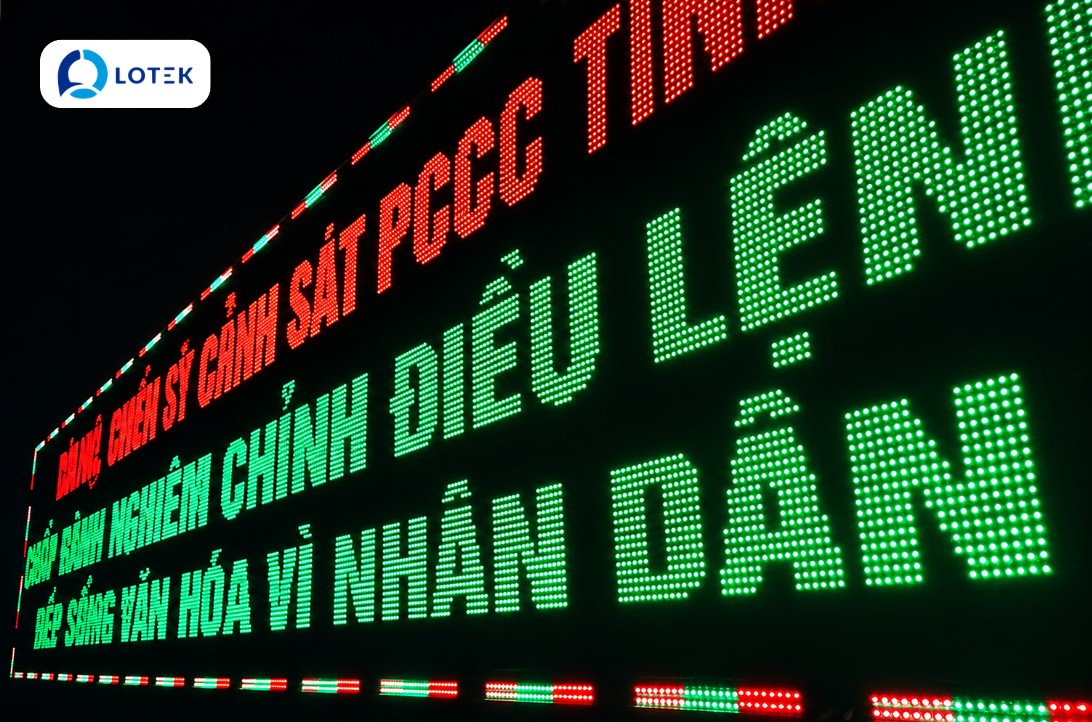

Đây là “vũ khí” lớn nhất khiến DIP LED chưa thể bị thay thế hoàn toàn ở phân khúc ngoài trời. Mỗi bóng DIP đơn sắc có thể phát quang với cường độ rất lớn nhờ chip kích thước lớn và thấu kính hội tụ hiệu quả. Một module DIP LED thông thường dễ dàng đạt độ sáng từ 7.000 đến trên 10.000 nit, đủ để hiển thị sắc nét ngay cả dưới ánh nắng trực tiếp gay gắt. Các chuyên gia từ Leyard và Unilumin trong các tài liệu kỹ thuật về outdoor display đều nhấn mạnh, nếu yêu cầu tiên quyết là khả năng “chiến đấu” với mặt trời ở cự ly xa thì DIP LED vẫn là một đối thủ đáng gờm.

3.2. Góc nhìn hạn chế và cách khắc phục

Do cấu trúc bóng nổi, DIP LED có góc nhìn hẹp hơn đáng kể so với công nghệ SMD. Góc nhìn ngang thường chỉ đạt 100 đến 110 độ, còn góc nhìn dọc chỉ khoảng 50 đến 60 độ. Khi đứng lệch sang hai bên, độ sáng và độ chính xác màu sắc sẽ suy giảm nhanh. Điều này không phải vấn đề lớn nếu màn hình được lắp trên cao, hướng thẳng xuống dòng người di chuyển từ xa, kiểu biển quảng cáo trên nóc tòa nhà hay màn hình cầu vượt. Tuy nhiên, nó là một nhược điểm rõ rệt nếu cần hiển thị trong không gian kín, nơi người xem trải rộng ở nhiều góc.

3.3. Khả năng chống chịu thời tiết và độ bền cơ học

Vỏ epoxy của DIP LED bản thân đã hoạt động như một lớp bảo vệ chống ẩm và bụi cực kỳ tốt cho chip bên trong. Khi kết hợp với mặt nạ module và gioăng kín, các module DIP đạt chuẩn chống nước IP65 ở mặt trước dễ dàng hơn, đặc biệt với bước ủ keo hoặc phủ nhựa khe hở. Điều này lý giải vì sao các hãng như Absen hay LianTronics vẫn duy trì dòng sản phẩm DIP cho thị trường màn hình quảng cáo ngoài trời khắc nghiệt, nơi mưa bụi, nhiệt độ cao và tia UV là thử thách hàng ngày. Bên cạnh đó, chân cắm xuyên lỗ cũng giúp mối hàn bền vững, ít bị nứt gãy do chu kỳ nhiệt.

3.4. Tiêu thụ điện năng và tản nhiệt

Để đạt được độ sáng cực đỉnh, DIP LED thường tiêu thụ điện năng cao hơn SMD tương đương. Một tấm module P10 DIP có thể ngốn công suất trung bình 300 W đến 500 W mỗi mét vuông, trong khi đó SMD cùng pitch có thể tiết kiệm hơn 15% đến 20%. Bù lại, cấu trúc chân xuyên lỗ và không gian giữa các bóng giúp không khí lưu thông tự nhiên phía trước module, hỗ trợ tản nhiệt hiệu quả. Với màn hình cỡ siêu lớn, bài toán điện năng là một chi phí vận hành cần được tính kỹ, nhưng nhiều chủ đầu tư vẫn chấp nhận đánh đổi để lấy độ sáng và độ bền.

4. So sánh DIP LED với các công nghệ đóng gói khác

Trong thế giới màn hình LED module, DIP LED thường xuyên được đặt lên bàn cân với SMD và COB. Mỗi công nghệ đánh vào một phân khúc riêng. Bảng dưới đây sẽ cho bạn cái nhìn trực quan.

Tiêu chí	DIP LED	SMD LED	COB LED
Độ sáng tối đa	Rất cao, lý tưởng cho outdoor	Cao, đủ dùng outdoor lẫn indoor	Trung bình, đang cải thiện
Góc nhìn	Hẹp hơn	Rộng, 140-160 độ	Rất rộng
Khoảng cách điểm ảnh phổ biến	P8 trở lên	Mọi pitch, từ P0.9 đến P20	P0.7 đến P1.5, chủ yếu indoor
Khả năng chống nước, bụi	Tốt, dễ đạt IP65 mặt trước	Tốt, linh hoạt	Xuất sắc, bề mặt phẳng kín
Khả năng bảo trì điểm ảnh	Dễ thay bóng lẻ	Khó hơn, thay cả bóng SMD	Khó, thường phải thay module
Giá thành	Thấp nhất cho pitch lớn	Trung bình	Cao
Ứng dụng điển hình	Biển quảng cáo ngoài trời khổ lớn, sân vận động	Indoor cao cấp, outdoor pitch nhỏ, cho thuê sân khấu	Phòng họp, trung tâm điều khiển

Để hiểu sâu hơn về hai công nghệ còn lại, đặc biệt là xu hướng mới, bạn nên đọc So sánh công nghệ LED SMD và COB. Qua so sánh, có thể thấy DIP LED vẫn không có đối thủ ở phân khúc màn hình ngoài trời khoảng cách xem lớn, nơi góc nhìn rộng và khoảng cách điểm ảnh siêu nhỏ không phải là yếu tố tiên quyết.

5. Ứng dụng thực tế của màn hình LED DIP

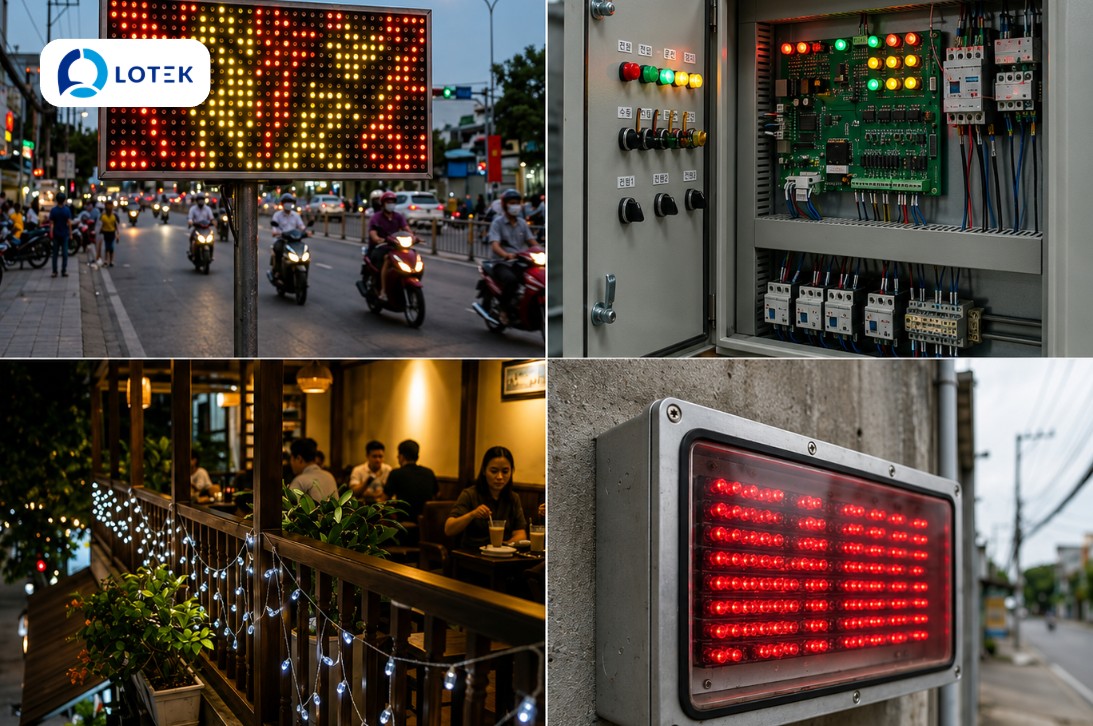

Nếu bạn từng trông thấy những màn hình quảng cáo khổng lồ trên nóc các tòa nhà cao tầng dọc đại lộ, những bảng tỉ số điện tử ở sân vận động có thể nhìn rõ từ khán đài xa hàng trăm mét, hay màn hình LED cầu vượt hướng ra xa lộ, rất có thể đó chính là màn hình DIP LED. Những nơi này không đòi hỏi người xem đứng gần, cũng không cần nhìn ở góc xiên quá lớn, nhưng tuyệt đối phải đọc được nội dung dưới ánh sáng chói chang.

Màn hình DIP LED cũng xuất hiện nhiều trong các bảng giá xăng dầu điện tử ngoài trời, màn hình thông tin giao thông trên cao tốc và các hệ thống hiển thị ngoài trời ở vùng khí hậu khắc nghiệt. Những thương hiệu lớn như Absen, Yaham, LianTronics đều có những dòng sản phẩm DIP được thiết kế đặc biệt để hoạt động bền bỉ 24/7 mà không cần điều hòa phức tạp. Các chuyên gia triển khai dự án thường đánh giá cao khả năng bảo trì tại chỗ của DIP, khi mà chỉ cần tháo mặt nạ, rút bóng hỏng và hàn bóng mới mà không phải thay nguyên module đắt tiền.

6. Tại sao DIP LED vẫn được tin dùng trong kỷ nguyên SMD?

Dù SMD đang chiếm lĩnh thị trường từ indoor đến outdoor với các dòng như SMD 3535, 2727 hay thậm chí SMD 1921, DIP LED vẫn có lượng đơn hàng ổn định. Lý do nằm ở bài toán kinh tế và kỹ thuật rất thực tế. Với cùng một diện tích hiển thị ngoài trời cỡ 100 mét vuông, độ phân giải vừa phải, một hệ thống DIP có thể có chi phí đầu tư ban đầu thấp hơn đáng kể so với SMD, đồng thời linh kiện thay thế rẻ và sẵn có hơn.

Từ góc nhìn kỹ thuật, các kỹ sư tại Unilumin từng chia sẻ rằng, thấu kính epoxy của DIP LED chống chịu tia cực tím và nhiệt độ cao tốt hơn so với một số loại silicone đóng gói SMD ngoài trời đời đầu. Điều này giúp DIP LED suy giảm độ sáng chậm hơn trong 3 đến 5 năm đầu sử dụng. Bảo trì cũng là một điểm cộng. Khi một bóng DIP chết, bạn chỉ cần thay đúng bóng đó, trong khi SMD đòi hỏi thay cả đèn bốn chân chứa ba chip bên trong, chi phí cao hơn.

Tuy vậy, cần thẳng thắn nhìn nhận rằng DIP LED đang mất dần thị phần ở những màn hình ngoài trời yêu cầu độ phân giải cao và góc nhìn rộng, nơi SMD outdoor đã tiến bộ vượt bậc. Nhưng với màn hình cực lớn, khoảng cách xem trên 20 mét, sự khác biệt về độ mịn gần như không đáng kể, thì DIP vẫn là “vua”.

7. Xu hướng phát triển và tương lai của DIP LED

Thị trường màn hình LED module đang chứng kiến sự dịch chuyển rõ rệt về công nghệ SMD và COB. Các nhà sản xuất như Barco, Leyard, Samsung tập trung phần lớn nguồn lực R&D cho các dòng sản phẩm bước điểm ảnh nhỏ hơn P4, dùng SMD hoặc COB. DIP LED không còn được đầu tư cải tiến đáng kể về mặt thu nhỏ kích thước hay mở rộng góc nhìn. Thay vào đó, nó được giữ lại như một giải pháp tin cậy, chi phí thấp cho phân khúc truyền thống.

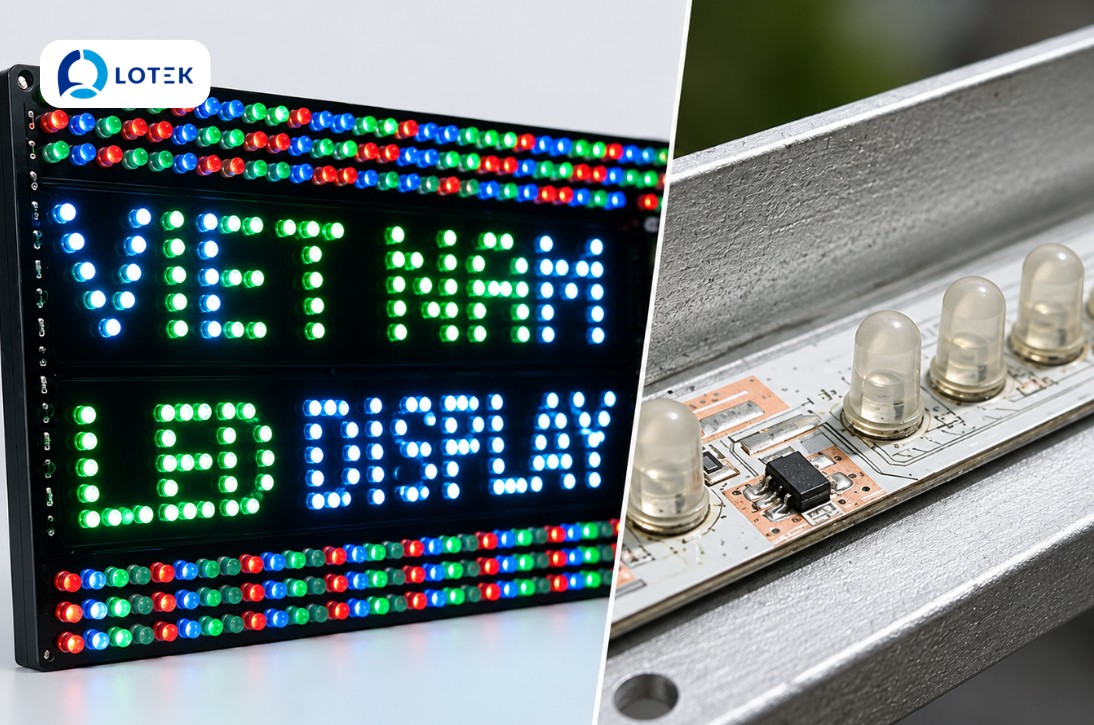

Các chuyên gia dự báo, DIP LED sẽ không biến mất trong 5 đến 10 năm tới nhưng sẽ dần thu hẹp phạm vi, chỉ còn tập trung ở các màn hình ngoài trời khoảng cách điểm ảnh từ P8 đến P20, màn hình lắp đặt ở vị trí cao hoặc nơi không yêu cầu góc nhìn rộng. Một số cải tiến nhỏ đang được áp dụng như bóng DIP oval để mở rộng góc nhìn ngang một chút, hay bóng DIP ba chip trong một vỏ để cải thiện độ đồng đều màu. Nhưng về bản chất, đây vẫn là công nghệ của thập niên trước, chấp nhận đánh đổi.

8. Lời khuyên khi lựa chọn màn hình LED sử dụng công nghệ DIP

Nếu quý khách đang cân nhắc đầu tư một màn hình LED ngoài trời và được tư vấn dùng DIP LED, hãy tự tin rằng đó là một lựa chọn đúng đắn, miễn là phù hợp với nhu cầu thực tế. DIP LED phát huy tối đa ưu thế khi màn hình có kích thước từ vài chục đến vài trăm mét vuông, được gắn trên cao, hướng về phía dòng phương tiện hoặc người đi bộ từ xa. Quý khách cần kiểm tra kỹ thông số góc nhìn trong datasheet của nhà sản xuất và yêu cầu đo thực tế nếu có thể, bởi không phải DIP LED nào cũng giống hệt nhau.

Hãy yêu cầu đơn vị cung cấp làm rõ mức tiêu thụ điện năng tối đa và trung bình để dự trù hạ tầng điện cho chuẩn xác. DIP LED thường dùng nguồn công suất lớn, đòi hỏi dây dẫn và tủ điện phải được tính toán cẩn thận. Một điểm nữa cần lưu ý là độ dày module và trọng lượng của toàn bộ màn hình, bởi các tấm module DIP chứa hàng nghìn bóng nổi thường nặng hơn SMD cùng kích thước, ảnh hưởng đến chi phí khung thép và thi công.

Để không mắc sai lầm trong quá trình lựa chọn, bạn có thể tham khảo các tiêu chí đánh giá toàn diện cho màn hình ngoài trời trong bài viết Các tiêu chí cần lưu ý khi lựa chọn màn hình LED ngoài trời chất lượng. Những yếu tố như chỉ số IP, giải pháp tản nhiệt, hệ thống điều khiển đồng bộ và chính sách bảo hành linh kiện đều quan trọng không kém loại chip LED bên trong.

Tóm lại, DIP LED là một công nghệ “lão luyện” nhưng vẫn đầy sức sống trong lĩnh vực màn hình LED module cỡ lớn. Hiểu đúng bản chất và ứng dụng của nó sẽ giúp quý khách đưa ra quyết định đầu tư thông minh, cân bằng giữa ngân sách, hiệu quả hiển thị và độ bền dài hạn. Trong thế giới màn hình LED, không có công nghệ nào là tốt nhất tuyệt đối, chỉ có công nghệ phù hợp nhất với bài toán thực tế.
