1. Phân loại hiện tượng đen một nửa màn hình LED
Trước khi chẩn đoán nguyên nhân, cần xác định chính xác dạng lỗi đang xảy ra. Bốn dạng biểu hiện dưới đây có nguyên nhân và hướng xử lý khác nhau hoàn toàn.

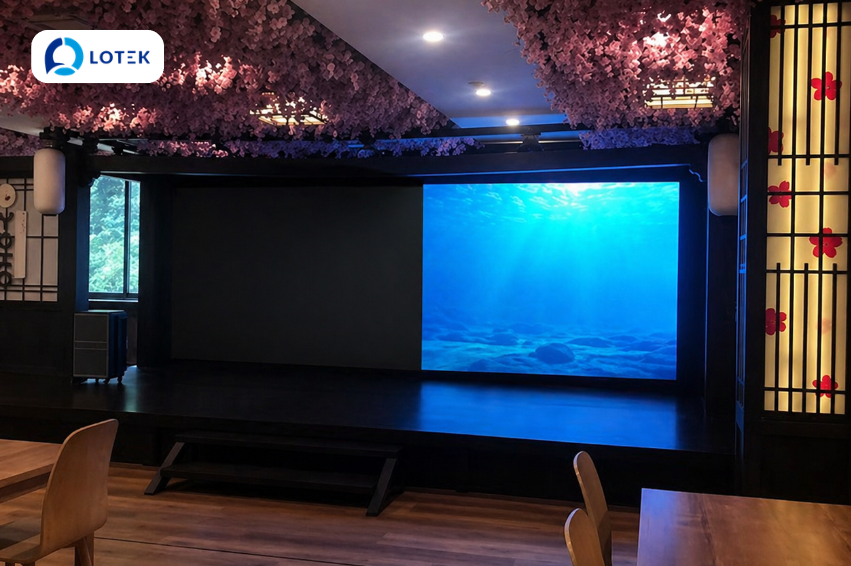

1.1. Đen hoàn toàn một bên – trái/phải hoặc trên/dưới
Vùng lỗi tối hoàn toàn, không có bất kỳ pixel nào sáng, ranh giới giữa vùng hoạt động và vùng lỗi rõ ràng và thẳng. Đây là biểu hiện điển hình của mất tín hiệu hoặc mất nguồn trên toàn bộ một nhánh của hệ thống, thường liên quan đến receiving card chết hoàn toàn, nguồn điện bị hỏng cả nhánh, hoặc đứt dây tín hiệu chính trong chuỗi data chain.
Tìm hiểu thêm: Xử lý màn hình LED bị hỏng hoặc không lên hình
1.2. Đen nhưng vẫn có ánh sáng mờ hoặc nhiễu
Vùng lỗi không hoàn toàn tối, vẫn nhìn thấy ánh sáng mờ, nhấp nháy hoặc các điểm nhiễu ngẫu nhiên. Đây là dấu hiệu của tín hiệu không ổn định: dữ liệu vẫn đến được vùng đó nhưng không đủ chất lượng để hiển thị đúng. Nguyên nhân thường là dây tín hiệu suy hao, tiếp xúc kém tại đầu connector, hoặc receiving card bị lỗi một phần (không chết hoàn toàn).
1.3. Đen theo cụm module – không đúng một nửa chính xác
Một số module LED trong hệ thống bị tối trong khi các module xung quanh vẫn hoạt động bình thường, tạo thành vùng đen không đều theo hình dạng của một hoặc vài cabinet/module cụ thể. Dạng lỗi này thường liên quan đến dây flat (ribbon cable) nối giữa các module bị hỏng, hoặc một receiving card riêng lẻ chịu trách nhiệm cho nhóm module đó bị lỗi.
1.4. Đen xen kẽ – lúc có lúc không
Hiện tượng không ổn định: vùng lỗi đôi khi hiển thị bình thường, đôi khi tối, có thể thay đổi theo nhiệt độ môi trường hoặc theo thời gian vận hành. Đây là dạng khó chẩn đoán nhất vì lỗi không cố định. Nguyên nhân thường là tiếp xúc kém tại các đầu nối (connector lỏng, oxy hóa chân cắm), nguồn điện yếu gây sụt áp khi tải cao, hoặc receiving card có vấn đề về nhiệt – hoạt động khi nguội nhưng lỗi khi nóng.
Có thể bạn quan tâm: Nguyên nhân và cách sửa màn hình LED bị sọc
2. Nguyên nhân chi tiết
2.1. Lỗi Receiving Card – nguyên nhân phổ biến nhất
Receiving card (card nhận) là thiết bị trung tâm điều khiển trực tiếp từng cabinet LED. Mỗi receiving card nhận tín hiệu từ sending card qua cáp mạng, giải mã và phân phối dữ liệu hình ảnh đến từng module LED trong vùng quản lý của nó. Khi receiving card gặp sự cố, toàn bộ vùng LED do card đó kiểm soát sẽ mất hiển thị. Đây là lý do lỗi receiving card thường tạo ra hiện tượng đen một nửa hoặc đen theo vùng rõ ràng.
Ba dạng lỗi receiving card thường gặp:
Card chết hoàn toàn: Vùng LED tối hoàn toàn, đèn status trên card không sáng hoặc sáng bất thường. Thường do quá áp, sét đánh qua đường nguồn hoặc card lỗi phần cứng sau thời gian dài vận hành.
Lỗi firmware hoặc cấu hình sai: Card vẫn hoạt động về mặt điện nhưng hiển thị sai hoặc không hiển thị. Thường xảy ra sau khi cập nhật firmware thất bại, nạp nhầm file cấu hình, hoặc cấu hình bị mất do mất điện đột ngột trong quá trình lưu.
Mất kết nối giữa card và module: Card hoạt động bình thường nhưng tín hiệu không truyền được đến module do connector nối giữa card và module bị lỏng hoặc dây flat bị hỏng.
Dấu hiệu nhận biết nhanh tại hiện trường:
- Đèn LED status trên receiving card tắt hoặc đỏ cố định (bình thường phải nhấp nháy xanh)
- Vùng đen có ranh giới trùng khớp với vùng quản lý của một receiving card cụ thể
- Các vùng LED khác do card khác quản lý vẫn hoạt động bình thường
Kiểm tra nhanh: Swap card nhận từ vùng hoạt động sang vùng lỗi – nếu vùng lỗi hoạt động trở lại, card cũ bị hỏng. Nếu vùng lỗi vẫn không hoạt động sau khi thay card, nguyên nhân nằm ở tín hiệu đầu vào hoặc nguồn điện.

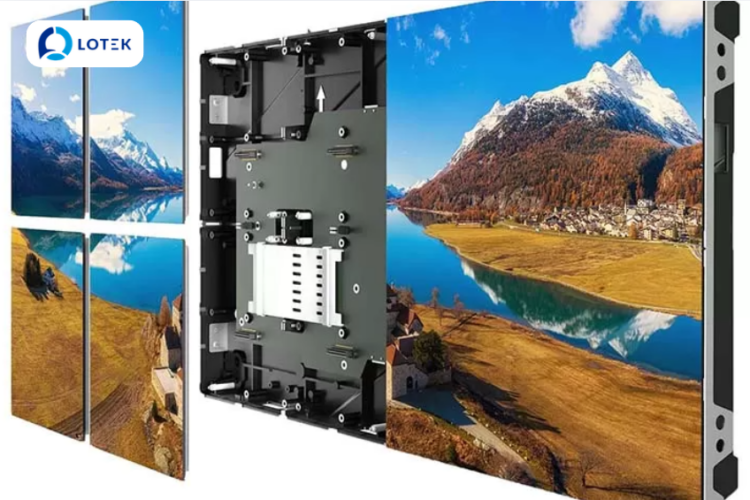

2.2. Lỗi dây tín hiệu
Trong hệ thống LED, tín hiệu hình ảnh được truyền từ sending card đến các receiving card qua cáp mạng Cat5e/Cat6 theo cấu trúc chuỗi (data chain) – card nhận thứ nhất nhận tín hiệu và chuyển tiếp (loop out) sang card thứ hai, card thứ hai chuyển sang card thứ ba và tiếp tục. Đây là điểm quan trọng cần hiểu: nếu dây kết nối đến card thứ hai trong chuỗi bị đứt, không chỉ card thứ hai mà tất cả các card phía sau trong chuỗi đó đều mất tín hiệu – tạo ra vùng đen lớn hơn nhiều so với kỳ vọng.
Các dạng lỗi dây tín hiệu:
- Lỏng đầu nối: Đầu RJ45 không cắm chặt vào port của receiving card thường gây lỗi không ổn định, đặc biệt khi có rung động
- Đứt ngầm bên trong dây: Dây vẫn cắm chặt nhưng một hoặc nhiều cặp dây bên trong bị đứt do uốn cong quá mức, kẹp dây quá chặt hoặc dây bị đè nặng trong thời gian dài
- Cắm sai thứ tự trong chuỗi: Người lắp đặt cắm sai port “In” và “Out” trên receiving card, hoặc sai thứ tự trong chuỗi sau khi tháo lắp bảo trì
- Dây kém chất lượng gây suy hao: Cáp mạng không đạt chuẩn Cat5e trở lên, hoặc dây dài quá 100m không có thiết bị khuếch đại, dẫn đến tín hiệu suy yếu – biểu hiện là vùng LED nhiễu hoặc hiển thị không ổn định thay vì tối hoàn toàn
Cảnh báo quan trọng: Lỗi dây tín hiệu rất dễ bị chẩn đoán nhầm thành lỗi receiving card vì triệu chứng bề ngoài giống nhau. Luôn kiểm tra dây trước khi kết luận card hỏng. Thay card khi nguyên nhân thực sự là dây tín hiệu là chi phí lãng phí không cần thiết.
2.3. Lỗi nguồn điện
Mỗi cabinet LED được cấp nguồn bởi một hoặc nhiều bộ nguồn switching (thường là 5V DC hoặc 3.8V DC tùy loại module). Trong hệ thống lớn, nguồn điện được phân thành nhiều nhánh độc lập để cấp cho các vùng khác nhau. Khi một nhánh nguồn gặp sự cố, toàn bộ vùng LED được cấp bởi nhánh đó sẽ tối hoàn toàn.
Các dạng lỗi nguồn thường gặp:
- Bộ nguồn hỏng hoàn toàn: Không xuất điện áp đầu ra – vùng LED tối hoàn toàn, không có bất kỳ ánh sáng nào kể cả mờ
- Một nhánh nguồn bị ngắt: Do cầu chì bảo vệ bị đứt hoặc CB (circuit breaker) bị nhảy sau sự cố quá tải
- Sụt áp khi tải cao: Bộ nguồn còn hoạt động nhưng không đủ công suất cho số lượng module được cấp – điện áp đầu ra giảm xuống dưới ngưỡng hoạt động khi màn hình hiển thị nội dung sáng (tải điện cao nhất). Biểu hiện đặc trưng: màn hình hoạt động bình thường khi hiển thị nội dung tối, nhưng vùng lỗi bị tắt khi hiển thị nội dung sáng hoặc toàn trắng
Dấu hiệu phân biệt lỗi nguồn với lỗi tín hiệu: Vùng đen do lỗi nguồn hoàn toàn tối tuyệt đối – không có nhiễu, không có ánh sáng mờ. Đèn LED status trên receiving card trong vùng đó cũng tắt luôn (vì card không có nguồn). Ngược lại, lỗi tín hiệu thường để lại đèn status trên card vẫn sáng dù màn hình không hiển thị.
2.4. Lỗi cấu hình hệ thống
Đây là nguyên nhân hoàn toàn về phần mềm – phần cứng không có vấn đề gì nhưng hệ thống hiển thị sai do cấu hình không đúng. Phổ biến trong các phần mềm điều khiển LED như NovaLCT (Nova Star), LED Studio (Linsn), Kompass (Colorlight) và các nền tảng tương tự.
Các dạng lỗi cấu hình thường gặp:
- Mapping sai: Vùng hiển thị được gán nhầm vị trí trong sơ đồ – một nửa màn hình hiển thị nội dung của nửa kia, hoặc một vùng không được gán nội dung nên hiển thị đen
- Sai cấu hình độ phân giải: Resolution cài đặt không khớp với cấu hình vật lý thực tế của màn hình – phần nằm ngoài vùng resolution được cài đặt sẽ không nhận được dữ liệu và tối hoàn toàn
- Load nhầm file cấu hình cabinet: Sau khi thay receiving card hoặc bảo trì, nạp nhầm file cấu hình của hệ thống khác, các thông số về kích thước, loại module và địa chỉ không khớp với phần cứng thực tế
Thời điểm thường xảy ra:
Lỗi cấu hình hầu như không tự nhiên xuất hiện mà thường xảy ra ngay sau các sự kiện cụ thể:
- Vừa thay receiving card và nạp lại cấu hình
- Vừa cập nhật phần mềm điều khiển lên phiên bản mới
- Vừa reset hệ thống về factory default
- Vừa sao chép cấu hình từ hệ thống khác sang
Nếu hiện tượng đen một nửa xuất hiện ngay sau một trong các sự kiện trên, cấu hình phần mềm là nguyên nhân đầu tiên cần kiểm tra – trước cả phần cứng.
2.5. Lỗi Sending Card hoặc bộ xử lý hình ảnh
Sending card (card gửi) là thiết bị đầu nguồn của toàn bộ chuỗi tín hiệu, nhận hình ảnh từ máy tính hoặc media player và phân phối ra nhiều kênh output đến các receiving card. Mỗi kênh output thường kiểm soát một vùng nhất định của màn hình – nếu một kênh output bị lỗi hoặc mất tín hiệu, toàn bộ vùng LED kết nối với kênh đó sẽ tối.
Dạng lỗi này ít phổ biến hơn lỗi receiving card nhưng ảnh hưởng lớn hơn nhiều vì một sending card thường kiểm soát nhiều receiving card. Dấu hiệu nhận biết: tất cả các receiving card trong vùng lỗi đều có đèn status tắt hoặc báo mất tín hiệu dù dây nối từ sending card đến receiving card vẫn nguyên vẹn.
2.6. Lỗi module LED
Lỗi module LED ít khi là nguyên nhân gây đen một nửa màn hình vì để một vùng lớn bị tối do module lỗi, cần có rất nhiều module cùng hỏng đồng thời – điều này ít xảy ra trong điều kiện bình thường. Tuy nhiên có thể xảy ra khi:
- Nhiều module trong một khu vực bị ảnh hưởng bởi cùng một sự cố (ngập nước, sét cảm ứng qua nguồn, quá nhiệt cục bộ)
- Các module đã vận hành quá lâu (trên 50.000 giờ) và nhiều module trong cùng một vùng đồng loạt xuống cấp
Trong trường hợp lỗi module, thường đi kèm các dấu hiệu khác như một số pixel sáng bất thường, màu sắc sai lệch tại vùng đó trước khi module tối hoàn toàn.
3. Quy trình kiểm tra và chẩn đoán chuẩn kỹ thuật
3.1. Kiểm tra nhanh tại hiện trường (5–10 phút đầu tiên)
Trước khi tháo bất kỳ linh kiện nào, thực hiện quan sát và kiểm tra không xâm lấn:
- Quan sát vùng lỗi: Xác định ranh giới vùng đen – ranh giới thẳng theo cabinet thường là lỗi receiving card hoặc dây; ranh giới không đều theo từng module thường là lỗi dây flat hoặc module
- Kiểm tra đèn status receiving card: Mở cabinet phía sau và quan sát đèn LED trạng thái trên tất cả receiving card trong vùng lỗi – tắt hoàn toàn (lỗi nguồn hoặc card chết), đỏ cố định (lỗi tín hiệu hoặc firmware), nhấp nháy bất thường (lỗi kết nối)
- Kiểm tra trực quan dây tín hiệu: Quan sát các đầu cắm RJ45 tại vùng lỗi – có dây nào bị tuột ra hoặc cắm không chặt không
- Kiểm tra nguồn điện: Dùng đồng hồ đo điện áp đầu ra của các bộ nguồn cấp cho vùng lỗi – điện áp phải trong dải cho phép (thường 4.8–5.2V cho module 5V)
3.2. Kiểm tra theo thứ tự logic
Tuân thủ thứ tự kiểm tra từ đơn giản đến phức tạp, từ ngoài vào trong, tránh tháo lắp linh kiện khi chưa cần thiết:
Bước 1 – Kiểm tra nguồn điện: Đo điện áp đầu ra tất cả bộ nguồn trong vùng lỗi. Nếu điện áp thấp hơn 10% giá trị định mức hoặc bằng 0, nguồn là nguyên nhân – không cần kiểm tra thêm các bước khác cho đến khi nguồn được xử lý.
Bước 2 – Kiểm tra dây tín hiệu: Kiểm tra từng đầu nối RJ45 trong chuỗi data chain của vùng lỗi. Dùng cable tester để xác định dây có thông mạch đủ 8 cặp không. Thử thay bằng dây patch cord ngắn biết chắc còn tốt để loại trừ nguyên nhân dây.
Bước 3 – Kiểm tra receiving card: Sau khi đã loại trừ nguồn và dây, nếu vùng lỗi vẫn tối, thực hiện swap test với receiving card (xem mục 3.3 bên dưới).
Bước 4 – Kiểm tra cấu hình phần mềm: Kết nối máy tính vào hệ thống, mở phần mềm điều khiển và kiểm tra mapping, resolution và cấu hình cabinet. So sánh với file cấu hình backup nếu có.
3.3. Kỹ thuật hoán đổi (Swap Test)
Swap test là phương pháp chẩn đoán chính xác nhất và nhanh nhất để xác định linh kiện hỏng mà không cần thiết bị đo lường phức tạp:
Swap receiving card:
- Tháo receiving card từ một cabinet đang hoạt động bình thường và lắp vào vị trí của receiving card nghi ngờ lỗi trong vùng đen
- Nếu vùng đen hoạt động trở lại: receiving card cũ bị hỏng → thay card mới
- Nếu vùng đen vẫn tối: card không phải nguyên nhân → tiếp tục kiểm tra dây hoặc nguồn
Swap dây tín hiệu:
- Thay dây tín hiệu đến vùng lỗi bằng dây từ vùng hoạt động bình thường (dây cùng độ dài)
- Nếu vùng lỗi hoạt động: dây cũ bị hỏng → thay dây mới
- Nếu vùng lỗi vẫn tối: dây không phải nguyên nhân
Lưu ý khi thực hiện swap test:
- Ghi nhớ và đánh dấu vị trí ban đầu của từng linh kiện trước khi hoán đổi
- Chỉ hoán đổi một linh kiện tại một thời điểm – hoán đổi nhiều thứ cùng lúc làm mất khả năng xác định nguyên nhân
- Tắt nguồn trước khi tháo lắp receiving card và dây flat
4. Cách khắc phục theo từng nguyên nhân

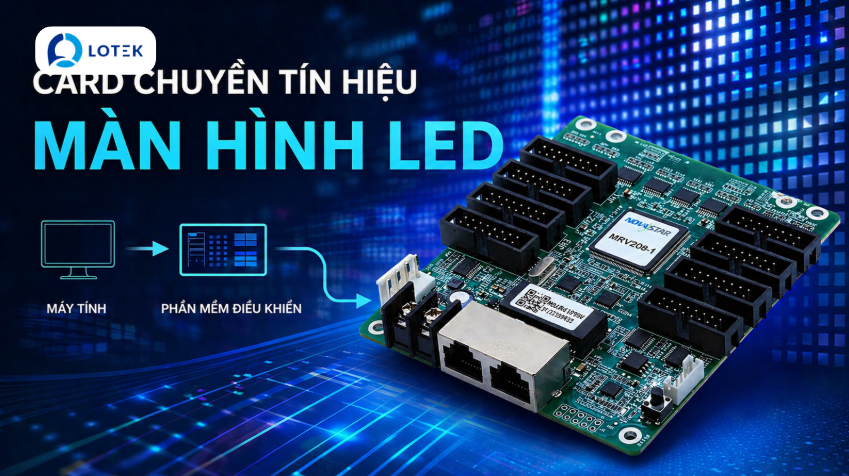

4.1. Sửa hoặc thay Receiving Card
Nếu swap test xác nhận receiving card bị hỏng, thay card mới cùng model hoặc tương thích. Sau khi lắp card mới, cần thực hiện đủ các bước sau trước khi coi là hoàn tất:
- Nạp lại file cấu hình cabinet đúng cho vùng đó (không nạp nhầm file của vùng khác)
- Kiểm tra địa chỉ card trong phần mềm điều khiển – một số hệ thống yêu cầu gán địa chỉ thủ công cho card mới
- Kiểm tra toàn bộ vùng hiển thị sau khi nạp cấu hình, bao gồm cả kiểm tra màu sắc và đồng đều sáng
4.2. Thay dây tín hiệu hoặc đi lại dây
Khi thay dây tín hiệu, không nên chỉ thay đúng đoạn dây bị hỏng mà cần đánh giá lại toàn bộ đường đi dây trong khu vực đó:
- Dùng cáp Cat5e hoặc Cat6 có vỏ bọc phù hợp với môi trường lắp đặt (chống ẩm với hệ thống trong không gian có điều hòa, chống UV với hệ thống gần cửa sổ)
- Không để dây gấp khúc góc nhọn hoặc bị đè nặng – nguyên nhân dây đứt ngầm thường do hai tình huống này
- Đánh dấu rõ ràng thứ tự “In” và “Out” trên từng đoạn dây sau khi hoàn thành
4.3. Thay nguồn hoặc chia lại tải
Khi xác định bộ nguồn bị hỏng, thay bộ nguồn mới có công suất bằng hoặc cao hơn (không dùng nguồn công suất thấp hơn để thay thế tạm). Nếu nguyên nhân là sụt áp do quá tải, cần chia lại tải:
- Tính lại tổng công suất tiêu thụ của số module LED được cấp bởi mỗi bộ nguồn
- Đảm bảo mỗi bộ nguồn chỉ chịu tải tối đa 70–80% công suất định mức – không khai thác hết 100% để có biên độ an toàn
- Bổ sung thêm bộ nguồn nếu cần thiết và chia lại đường dây cấp nguồn
4.4. Nạp lại cấu hình chuẩn
Khi nguyên nhân là lỗi cấu hình phần mềm:
- Khôi phục từ file cấu hình backup, đây là lý do tại sao việc lưu backup cấu hình sau mỗi lần thay đổi là bắt buộc trong vận hành hệ thống LED
- Nếu không có backup, cần cấu hình lại từ đầu dựa trên thông số kỹ thuật của hệ thống (số cabinet, loại module, resolution)
- Sau khi nạp lại, kiểm tra toàn bộ màn hình với test pattern đầy đủ (màu đỏ, xanh lá, xanh dương, trắng, đen) trước khi đưa vào vận hành
5. Cách phòng tránh lỗi đen một nửa trong vận hành dài hạn

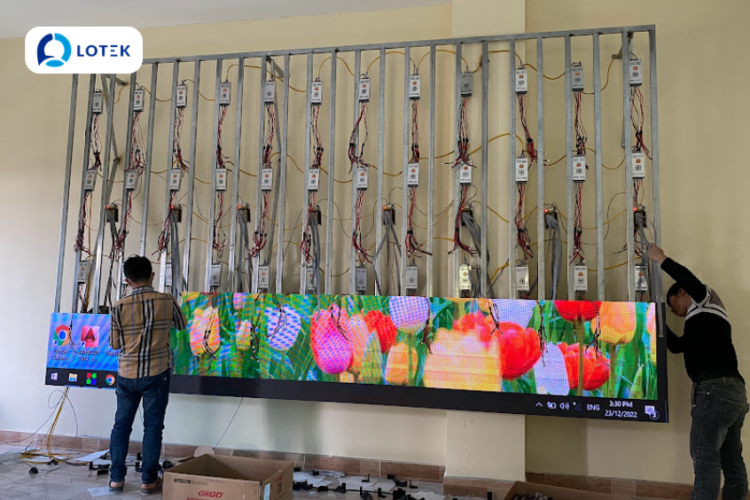

5.1. Thi công đúng chuẩn ngay từ đầu
Phần lớn các sự cố lặp đi lặp lại trong vận hành đều có nguồn gốc từ giai đoạn thi công. Một số nguyên tắc thi công quan trọng:
- Đi dây khoa học: Dây tín hiệu và dây nguồn đi riêng rãnh, không buộc chung. Dây tín hiệu không đi gần nguồn điện xoay chiều để tránh nhiễu EMI. Mỗi đoạn dây được đánh số và ghi nhãn rõ ràng
- Phân bổ nguồn hợp lý: Tính toán công suất thực tế và phân bổ mỗi bộ nguồn không quá 70–80% công suất định mức. Bố trí cầu chì bảo vệ cho từng nhánh nguồn
- Dùng đầu nối chất lượng: Bấm đầu RJ45 đúng chuẩn T568B, dùng đầu nối có vỏ nhựa bảo vệ chống bụi ẩm. Kiểm tra thông mạch 100% trước khi lắp vào hệ thống
- Lưu file cấu hình ngay sau khi cài đặt: Backup cấu hình lên ít nhất hai nơi (máy tính và USB) trước khi bàn giao hệ thống
5.2. Bảo trì định kỳ
Bảo trì định kỳ là yếu tố quyết định tuổi thọ và độ ổn định của hệ thống LED trong dài hạn:
- Mỗi 1–3 tháng: Kiểm tra toàn bộ đầu nối RJ45 và connector – siết lại các đầu nối lỏng, thay đầu nối có dấu hiệu oxy hóa hoặc hoen gỉ
- Mỗi 6 tháng: Vệ sinh bụi bên trong cabinet – bụi tích tụ làm tăng nhiệt độ vận hành của receiving card và bộ nguồn, giảm tuổi thọ đáng kể
- Hàng năm: Kiểm tra điện áp đầu ra tất cả bộ nguồn và so sánh với giá trị lúc mới lắp – nguồn có điện áp lệch quá 5% cần xem xét thay thế trước khi hỏng hoàn toàn
5.3. Sử dụng linh kiện chất lượng
Tiết kiệm chi phí linh kiện là nguyên nhân phổ biến dẫn đến chi phí sửa chữa cao hơn và gián đoạn vận hành tốn kém hơn về sau:
- Receiving card: Ưu tiên card từ các thương hiệu có hỗ trợ kỹ thuật và firmware cập nhật lâu dài (Nova Star, Linsn, Colorlight). Tránh card nhái hoặc card không rõ nguồn gốc
- Bộ nguồn: Dùng nguồn switching có chứng nhận CE/UL, công suất thực đạt đủ 80% công suất ghi trên nhãn. Tránh nguồn giá rẻ không có bảo vệ quá áp và quá nhiệt
- Cáp tín hiệu: Dùng cáp Cat5e hoặc Cat6 đạt tiêu chuẩn, không dùng cáp mạng tái chế hoặc cáp không rõ thông số
5.4. Giám sát nhiệt độ và môi trường
Nhiệt độ vận hành cao là nguyên nhân âm thầm rút ngắn tuổi thọ của receiving card, bộ nguồn và module LED:
- Đảm bảo nhiệt độ môi trường xung quanh hệ thống không vượt quá ngưỡng vận hành của thiết bị (thường 0–40°C với hệ thống indoor)
- Với hệ thống đặt trong tủ kín hoặc không gian hẹp, bổ sung quạt tản nhiệt để đảm bảo lưu thông không khí
- Lắp nhiệt kế hoặc cảm biến nhiệt độ tại vị trí tập trung nhiều thiết bị điều khiển để theo dõi và cảnh báo khi nhiệt độ vượt ngưỡng
- Với hệ thống outdoor hoặc gần cửa sổ, kiểm tra định kỳ độ kín của cabinet – nước ngấm vào là nguyên nhân hỏng hàng loạt linh kiện sau mùa mưa
Hiện tượng đen một nửa màn hình LED indoor không phải lỗi ngẫu nhiên mà luôn có nguyên nhân cụ thể trong chuỗi tín hiệu và nguồn điện. Phần lớn trường hợp thực tế đều giải quyết được bằng ba thao tác cơ bản: kiểm tra nguồn, kiểm tra dây tín hiệu và swap receiving card, nếu thực hiện theo đúng thứ tự logic thay vì tháo lắp ngẫu nhiên. Đầu tư vào thi công đúng chuẩn, linh kiện chất lượng và bảo trì định kỳ không chỉ giảm tần suất sự cố mà còn rút ngắn đáng kể thời gian xử lý khi sự cố xảy ra, yếu tố quan trọng với hệ thống hiển thị thương mại yêu cầu uptime cao.
