Góc quét của màn hình LED là gì?

Góc quét là yếu tố kỹ thuật quan trọng hàng đầu khi đánh giá chất lượng màn hình LED. Nó ảnh hưởng trực tiếp đến trải nghiệm hình ảnh, màu sắc và khả năng quan sát của người xem. Hiểu rõ đặc tính của từng loại màn hình, cũng như các yếu tố ảnh hưởng đến góc quét, sẽ giúp bạn lựa chọn được sản phẩm LED phù hợp nhất với không gian và mục đích sử dụng.

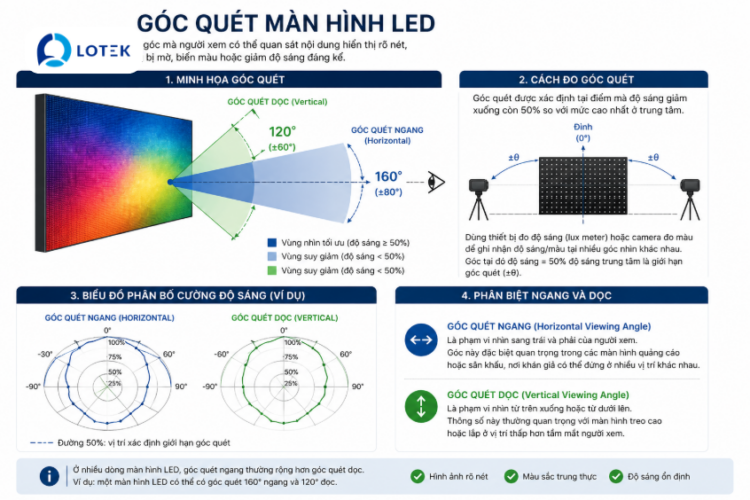

Góc quét là gì?

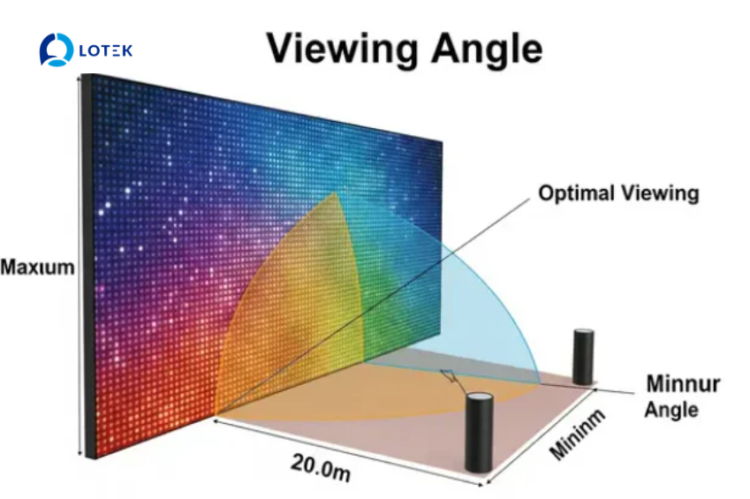

Góc quét (hay còn gọi là góc nhìn hiệu quả) của màn hình LED là khoảng góc mà người xem có thể quan sát nội dung hiển thị một cách rõ nét, không bị mờ, biến màu hoặc giảm độ sáng đáng kể. Khi người xem đứng trong phạm vi góc quét, hình ảnh vẫn giữ được độ sắc nét và màu sắc trung thực.

Ví dụ, nếu màn hình LED có góc quét 160°, nghĩa là người xem có thể nhìn rõ nội dung khi đứng lệch tối đa 80° sang trái hoặc sang phải so với trục chính của màn hình.

Cách đo góc quét của màn hình LED

Việc đo góc quét thường được thực hiện trong môi trường tiêu chuẩn, bằng cách xác định góc mà tại đó độ sáng hoặc màu sắc giảm xuống còn 50% so với mức cao nhất ở trung tâm.

Cụ thể, người ta dùng thiết bị đo cường độ sáng (lux meter) hoặc camera đo màu để ghi nhận độ sáng và màu tại nhiều góc nhìn khác nhau. Khi độ sáng giảm một nửa, góc tương ứng được xác định là giới hạn của góc quét.
Các hãng sản xuất LED thường công bố giá trị này trong thông số kỹ thuật (datasheet), giúp người dùng dễ dàng so sánh giữa các dòng sản phẩm.

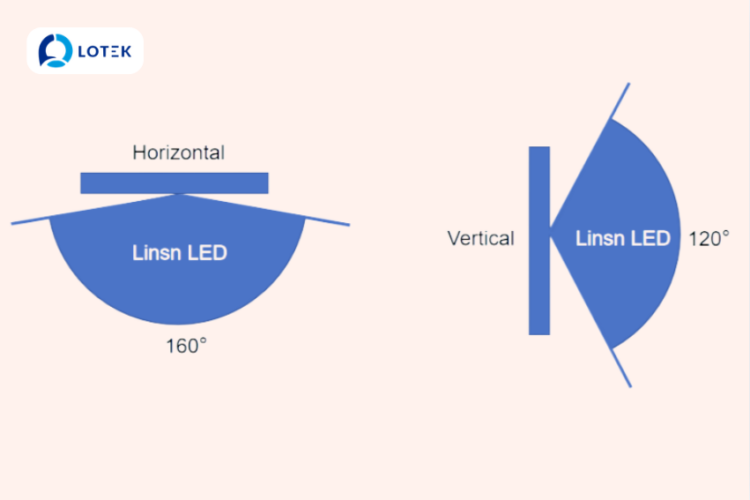

Sự khác biệt giữa góc quét ngang và góc quét dọc

Góc quét được chia thành hai hướng chính:

• Góc quét ngang (Horizontal Viewing Angle): là phạm vi nhìn sang trái và phải của người xem. Góc này đặc biệt quan trọng trong các màn hình quảng cáo hoặc sân khấu, nơi khán giả có thể đứng ở nhiều vị trí khác nhau.
• Góc quét dọc (Vertical Viewing Angle): là phạm vi nhìn từ trên xuống hoặc từ dưới lên. Thông số này thường quan trọng với màn hình treo cao hoặc lắp ở vị trí thấp hơn tầm mắt người xem.

Ở nhiều dòng màn hình, góc quét ngang thường rộng hơn góc quét dọc. Ví dụ, một màn hình LED có thể có góc quét 160° ngang và 120° dọc.

Đơn vị và tiêu chuẩn đo góc quét trong màn hình LED

Góc quét được đo bằng đơn vị độ (°). Một số tiêu chuẩn quốc tế như IEC hay ISO đã quy định phương pháp đo và công bố góc quét để đảm bảo tính nhất quán giữa các nhà sản xuất.

Thông thường, các dòng LED trong nhà (indoor) có góc quét rộng hơn (lên tới 170°), trong khi màn hình ngoài trời thường có góc hẹp hơn để tăng độ tương phản và khả năng hiển thị dưới ánh sáng mạnh.

Xem thêm: Các nhóm thông số kỹ thuật quan trọng của màn hình LED

Phân loại góc quét theo môi trường sử dụng

Góc quét màn hình LED trong nhà (Indoor LED)

Màn hình LED trong nhà thường được thiết kế với góc quét rất rộng, từ 160° đến 175°. Vì môi trường trong nhà ít ánh sáng chói, người xem có thể tiếp cận từ nhiều hướng mà vẫn thấy hình ảnh rõ nét.
Các màn hình này sử dụng công nghệ LED SMD hoặc COB để tăng khả năng phân tán ánh sáng đều, giúp người ngồi ở góc xa vẫn nhìn thấy màu sắc tự nhiên.

Góc quét màn hình LED ngoài trời (Outdoor LED)

Màn hình ngoài trời cần độ sáng cao để chống lại ánh sáng mặt trời, nên góc quét thường nhỏ hơn, dao động từ 120° đến 150°.

Các dòng LED ngoài trời dùng công nghệ DIP hoặc SMD đặc biệt để tập trung ánh sáng về phía trước, giúp hình ảnh rõ nét hơn khi nhìn trực diện. Tuy nhiên, khi nhìn từ góc nghiêng, màu sắc có thể hơi lệch.

Góc quét của màn hình LED bán ngoài trời (Semi-outdoor)

Loại màn hình này thường được đặt ở khu vực hiên, nhà chờ, hoặc các vị trí có ánh sáng tự nhiên vừa phải. Góc quét của chúng nằm giữa indoor và outdoor, khoảng 150°–160°.

Semi-outdoor LED có khả năng hiển thị tốt dưới ánh sáng mạnh nhưng vẫn duy trì được độ rõ và màu sắc ở góc nhìn rộng hơn so với outdoor LED.

Sự khác biệt giữa các loại màn hình về góc quét và ánh sáng

Nhìn chung, càng tăng độ sáng thì góc quét càng có xu hướng giảm, do ánh sáng tập trung nhiều vào hướng chính diện.

Ngược lại, màn hình trong nhà có độ sáng thấp hơn nên ánh sáng được tỏa đều, giúp mở rộng góc quét. Vì vậy, khi lựa chọn màn hình, cần cân đối giữa độ sáng và góc nhìn để đạt hiệu quả hiển thị tối ưu.

Có thể bạn muốn biết: Độ sáng màn hình LED ảnh hưởng thế nào đến chất lượng hiển thị

Các yếu tố kỹ thuật ảnh hưởng đến góc quétLoại chip LED sử dụng

Chip LED là yếu tố cốt lõi quyết định góc phát sáng. LED SMD và COB thường có góc phát sáng rộng (120°–170°), trong khi LED DIP chỉ khoảng 90°–120°.

Những dòng chip chất lượng cao từ Nationstar, Nichia hay Cree có khả năng phân tán ánh sáng đồng đều hơn, giảm hiện tượng mờ và biến màu ở rìa.

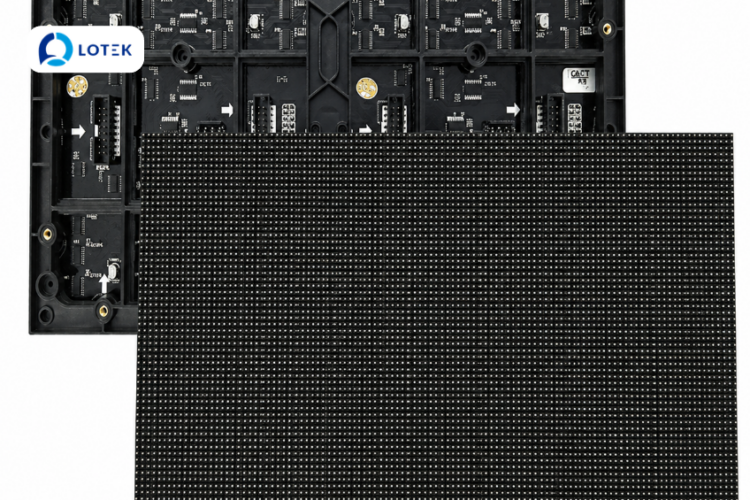

Thiết kế tấm module LED

Kết cấu module LED, vị trí lắp đặt và khoảng cách giữa các bóng LED ảnh hưởng trực tiếp đến hướng phát sáng. Một module thiết kế chuẩn giúp ánh sáng lan tỏa đồng đều, duy trì góc quét ổn định.

Khoảng cách giữa các điểm ảnh (Pixel pitch)

Pixel pitch càng nhỏ (P1.9, P2.5, P3) thì màn hình càng mịn và góc quét càng ổn định. Với pixel lớn (P10, P16), khi nhìn từ góc nghiêng, người xem dễ nhận thấy khoảng trống giữa các điểm LED, khiến hình ảnh bị nhòe.

Tấm nền và lớp phủ bề mặt LED

Lớp mặt nạ (mask) và chất liệu tấm nền cũng ảnh hưởng đến góc quét. Mặt nạ được thiết kế tối ưu sẽ hạn chế phản xạ ánh sáng và đảm bảo độ đồng nhất khi nhìn nghiêng.

Độ sáng và độ tương phản

Màn hình có độ sáng quá cao nhưng không cân đối độ tương phản dễ khiến hình ảnh bị chói và mất chi tiết ở góc rộng. Ngược lại, độ sáng vừa phải, tương phản cao sẽ giúp góc nhìn trở nên dễ chịu và trung thực hơn.

Cách điều khiển hình ảnh (driver IC, refresh rate)

Mạch điều khiển ảnh hưởng đến cách LED phát sáng đồng bộ. Màn hình có tần số quét (refresh rate) cao trên 1920Hz giúp hình ảnh ổn định, không nhấp nháy khi nhìn từ nhiều góc khác nhau, đặc biệt trong môi trường quay phim hoặc chụp ảnh..

Tác động của góc quét đến chất lượng hiển thị

Hiện tượng biến màu và mờ hình khi vượt quá góc quét

Khi người xem đứng vượt quá giới hạn góc quét, ánh sáng phát ra không còn đồng đều, dẫn đến màu sắc bị lệch và hình ảnh mờ đi. Đặc biệt, các màu đỏ và xanh thường biến đổi mạnh nhất khi vượt quá góc nhìn cho phép.

Sự khác biệt khi nhìn từ các hướng khác nhau

Ở góc nhìn trực diện, độ sáng và màu sắc đạt chuẩn. Nhưng nếu di chuyển sang bên hoặc nhìn từ trên xuống, bạn có thể thấy hình ảnh tối hơn hoặc màu bị ngả. Đây là đặc điểm vật lý tự nhiên của LED, phụ thuộc vào hướng phát sáng của từng bóng diode.

Góc quét và khả năng đồng nhất màu sắc

Góc quét rộng giúp ánh sáng từ các điểm ảnh chồng lên nhau tốt hơn, tạo nên sự đồng đều về màu sắc và độ sáng trên toàn bộ màn hình. Nếu góc quét hẹp, người xem ở hai vị trí khác nhau có thể thấy cùng một nội dung nhưng màu sắc khác biệt rõ rệt.

Mối liên hệ giữa góc quét và độ sáng tổng thể

Khi nhà sản xuất mở rộng góc quét, cường độ ánh sáng bị phân tán rộng hơn, khiến độ sáng tổng thể giảm nhẹ. Ngược lại, nếu thu hẹp góc quét, ánh sáng tập trung mạnh vào hướng chính, làm tăng độ sáng nhưng giảm khả năng quan sát ở các góc nghiêng.
Do đó, tùy mục đích sử dụng, cần lựa chọn sự cân bằng giữa độ sáng và góc nhìn để mang lại hiệu quả hiển thị tối ưu nhất.

So sánh góc quét của các công nghệ LED khác nhau

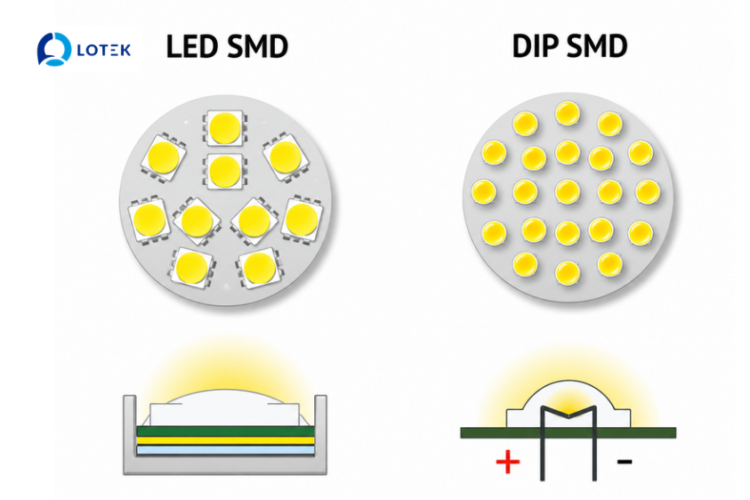

SMD LED và DIP LEDSMD (Surface Mounted Diode) và DIP (Dual In-line Package) là hai công nghệ LED phổ biến nhất hiện nay, mỗi loại có đặc điểm khác nhau về cấu trúc và góc quét.

LED SMD có cấu tạo gọn, chứa nhiều chip màu (đỏ, xanh lá, xanh dương) trong cùng một gói LED, cho phép ánh sáng tỏa ra đều theo nhiều hướng. Nhờ vậy, góc quét của màn hình SMD thường đạt từ 140° đến 170°, giúp người xem ở nhiều vị trí vẫn nhìn thấy hình ảnh rõ ràng.

Trong khi đó, LED DIP có cấu trúc ba bóng tách biệt gắn thẳng vào bảng mạch. Cấu trúc này giúp LED DIP bền hơn và chịu được điều kiện ngoài trời khắc nghiệt, nhưng ánh sáng tập trung mạnh về phía trước, khiến góc quét chỉ khoảng 90°–120°. Vì vậy, màn hình DIP thường phù hợp cho quảng cáo ngoài trời cần độ sáng cao, còn SMD thích hợp với môi trường trong nhà cần góc nhìn rộng và màu sắc mượt mà.

COB LED và GOB LED

COB (Chip on Board) và GOB (Glue on Board) là hai công nghệ LED mới, được phát triển nhằm khắc phục những hạn chế của SMD truyền thống.

LED COB gắn trực tiếp chip LED lên bảng mạch, giúp giảm khoảng cách giữa các điểm sáng và loại bỏ lớp bao bọc, từ đó mở rộng góc phát sáng tự nhiên lên đến 170°. Ngoài ra, ánh sáng tỏa đều và không bị chói, cho phép người xem nhìn rõ ở nhiều hướng mà không bị lệch màu.

GOB LED lại là phiên bản cải tiến của SMD, trong đó toàn bộ bề mặt module được phủ lớp keo trong suốt bảo vệ. Nhờ lớp keo này, GOB có khả năng chống bụi, ẩm, va đập tốt hơn nhưng vẫn giữ được góc quét tương đương hoặc nhỉnh hơn SMD. Đặc biệt, GOB LED hiển thị đồng đều hơn và giảm hiện tượng phản xạ ánh sáng khi nhìn nghiêng.

Ưu và nhược điểm từng công nghệ khi xét về góc quét

• SMD LED: Góc quét rộng, hiển thị màu sắc trung thực, phù hợp trong nhà. Tuy nhiên, độ bền kém hơn DIP khi hoạt động ngoài trời lâu dài.
• DIP LED: Góc quét hẹp, nhưng độ sáng cao, khả năng chịu thời tiết tốt. Không phù hợp nếu người xem đứng ở nhiều vị trí khác nhau.
• COB LED: Góc quét cực rộng, ánh sáng mượt và ổn định, tuy nhiên chi phí sản xuất cao hơn và việc bảo trì phức tạp hơn.
• GOB LED: Kết hợp giữa độ bền của DIP và góc quét của SMD, là lựa chọn cân bằng cho các không gian công cộng hoặc trình chiếu cố định.

Nhìn chung, COB và GOB đang dần trở thành xu hướng mới nhờ khả năng mở rộng góc quét mà vẫn đảm bảo chất lượng hiển thị và độ bền vượt trội.

Sai lầm thường gặp về góc quét trong thiết kế và lắp đặt

Lắp đặt sai góc nhìn chủ đạo

Một trong những lỗi phổ biến nhất là đặt màn hình LED lệch với hướng người xem chính. Khi màn hình không hướng đúng tầm nhìn, người xem chỉ thấy một phần nội dung rõ, phần còn lại bị biến màu hoặc giảm độ sáng. Điều này thường gặp ở các sân khấu hoặc trung tâm thương mại có nhiều hướng di chuyển.

Chọn sai loại module LED

Nhiều đơn vị chọn module LED chỉ dựa vào độ sáng hoặc giá thành, mà không xét đến yêu cầu góc quét của không gian. Kết quả là màn hình SMD ngoài trời bị mờ khi có nắng, hoặc màn hình DIP trong nhà bị “tối rìa” khi nhìn nghiêng. Việc hiểu rõ đặc tính từng loại LED là yếu tố bắt buộc khi thiết kế.

Không tính đến điều kiện ánh sáng môi trường

Ánh sáng xung quanh ảnh hưởng trực tiếp đến cảm nhận góc quét. Trong môi trường ánh sáng mạnh, góc nhìn hiệu quả bị thu hẹp lại. Nếu không tính toán trước, màn hình sẽ hiển thị tốt ở ban đêm nhưng kém rõ vào ban ngày, đặc biệt với màn hình quảng cáo gần cửa kính hoặc ngoài trời.

Không kiểm tra thực tế trước khi thi công

Nhiều dự án LED bỏ qua bước kiểm tra thực tế góc nhìn tại vị trí lắp đặt. Kết quả là sau khi thi công, hình ảnh chỉ rõ từ một góc hẹp, khiến hiệu quả hiển thị giảm mạnh. Việc khảo sát góc nhìn thực tế giúp xác định chính xác hướng treo, độ nghiêng và độ cao của màn hình trước khi lắp đặt chính thức.

Góc quét không chỉ là một thông số kỹ thuật mà còn là yếu tố quyết định trải nghiệm thị giác và hiệu quả truyền tải nội dung của màn hình LED. Việc hiểu rõ đặc tính của từng công nghệ LED, cùng với thiết kế và lắp đặt đúng hướng nhìn, sẽ giúp tối ưu chất lượng hiển thị và tăng tuổi thọ cho toàn hệ thống màn hình.
