Màn hình led bị tối – hiểu đúng về cách xử lý

Màn hình LED bị tối là một trong những sự cố phổ biến nhất mà người vận hành hệ thống màn hình ghép module gặp phải, dù là màn hình indoor phòng hội nghị, màn hình sân khấu sự kiện hay bảng quảng cáo ngoài trời. Triệu chứng có thể là toàn bộ màn hình tối hoàn toàn, một vài cabinet không sáng, hoặc một số module trong cabinet hiển thị tối hơn phần còn lại.

Điều đáng nói là phần lớn trường hợp màn hình LED bị tối không phải do hỏng phần cứng nghiêm trọng. Theo tài liệu kỹ thuật từ các nhà sản xuất đầu ngành như Novastar, Colorlight và UNIT LED, nguyên nhân gây tối màn hình thường nằm ở các thành phần có thể kiểm tra và khắc phục mà không cần thay thế toàn bộ module hay cabinet. Bài viết này sẽ giúp bạn phân tích đúng tình huống, xác định nguyên nhân theo từng nhóm và xử lý theo đúng quy trình.

Phân biệt hai kiểu tối màn hình LED trước khi xử lý

Bước đầu tiên trước khi làm bất cứ thao tác kiểm tra nào là xác định rõ màn hình bị tối theo kiểu nào, vì mỗi kiểu chỉ về một nhóm nguyên nhân khác nhau.

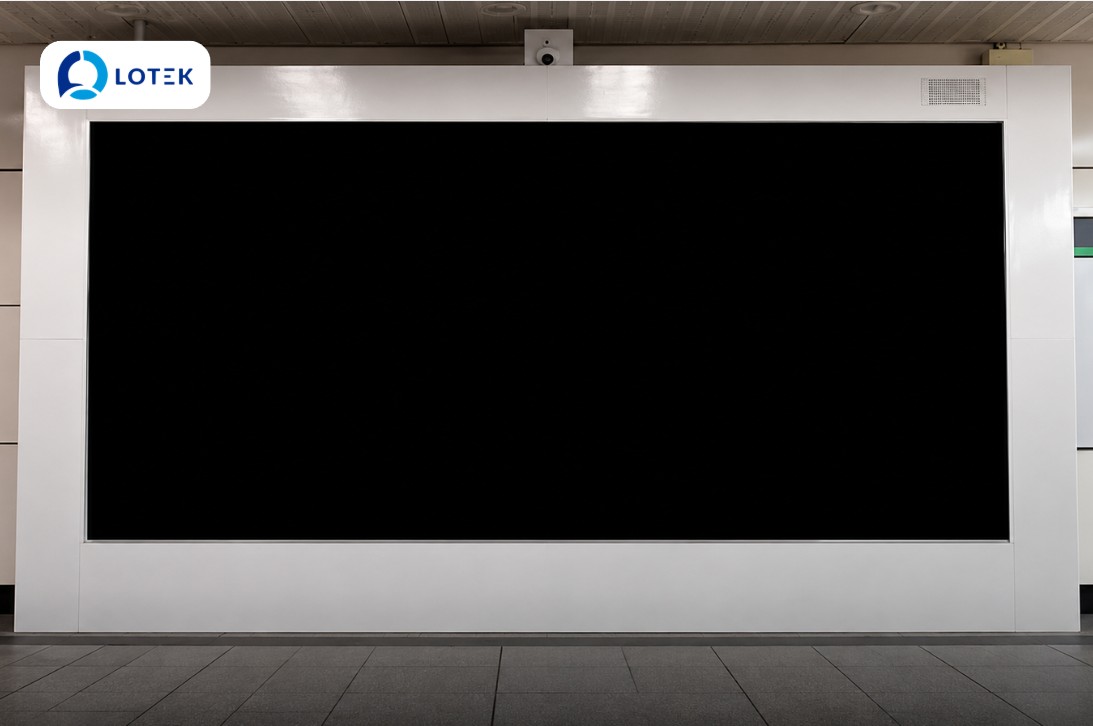

Tối toàn màn hình (Full Screen Blackout): Toàn bộ màn hình không sáng dù đã cấp điện. Nguồn điện có thể bật, đèn báo nguồn có thể vẫn sáng, nhưng bề mặt hiển thị hoàn toàn tối. Đây thường là dấu hiệu của vấn đề ở tầng hệ thống như nguồn tổng, sending card hoặc cài đặt phần mềm điều khiển.

Tối một phần màn hình (Partial Blackout): Chỉ một hoặc vài cabinet, một hàng module, hay một vùng nhất định trên màn hình bị tối trong khi phần còn lại hiển thị bình thường. Đây thường là dấu hiệu của vấn đề cục bộ tại chính cabinet hoặc module bị ảnh hưởng, có thể do bộ nguồn của cabinet đó, receiving card hoặc kết nối cáp tín hiệu đến vùng đó.

Nắm rõ sự phân biệt này giúp bạn tiết kiệm rất nhiều thời gian chẩn đoán, vì quy trình xử lý hai trường hợp này khác nhau đáng kể.

Nhóm nguyên nhân 1: Cài đặt phần mềm điều khiển

Đây là nhóm nguyên nhân dễ bị bỏ qua nhất nhưng lại là nguyên nhân phổ biến đến mức Novastar và Colorlit LED đặt nó lên đầu danh sách kiểm tra trong tài liệu xử lý sự cố chính thức của họ.

Màn hình đang ở chế độ Blackout (tắt hình tự chủ động): Phần mềm điều khiển như NovaLCT có tính năng Blackout Mode cho phép tắt hình ảnh hoàn toàn mà không tắt nguồn màn hình. Khi màn hình ở chế độ này, bề mặt hiển thị tối hoàn toàn trong khi toàn bộ hệ thống vẫn đang chạy bình thường. Cách kiểm tra: mở NovaLCT, vào mục Screen Control, kiểm tra xem dropdown có đang ở chế độ “Blackout” không. Nếu có, chuyển về “Normal” và nhấn Send.

Giá trị độ sáng được cài về 0: Người vận hành đôi khi vô tình kéo thanh brightness về 0 trong phần mềm điều khiển hoặc trong bộ xử lý video. Màn hình lúc này vẫn nhận tín hiệu và hoạt động nhưng không hiển thị gì vì giá trị sáng bằng 0. Kiểm tra lại giá trị brightness trong phần mềm điều khiển trước khi làm bất kỳ thao tác phần cứng nào.

Cài đặt thông số không khớp với phần cứng thực tế: Khi thay module hoặc cabinet mà không cập nhật lại cấu hình trong phần mềm, thông số scan mode, số hàng/cột module, hay kích thước pixel có thể không khớp với thực tế. Theo tài liệu từ Novastar, chỉ cần một thông số không khớp cũng có thể khiến một phần màn hình hiển thị tối hoặc hình ảnh bị sai vị trí. Mở Smart Configuration Wizard trong NovaLCT, kiểm tra lại pixel width, pixel height và scan type so với thông số thực tế của cabinet.

Nhóm nguyên nhân 2: Vấn đề nguồn điện

Nguồn điện là nguyên nhân phổ biến thứ hai gây tối màn hình, đặc biệt trong trường hợp tối một phần hoặc tối đột ngột trong khi đang vận hành.

Bộ nguồn (PSU) cabinet bị hỏng hoặc xuất điện áp không ổn định: Mỗi cabinet LED có một hoặc nhiều PSU cấp điện cho toàn bộ module bên trong. Khi PSU hỏng hoặc điện áp đầu ra không đạt chuẩn (thường là 5V hoặc 3.8V tùy loại module), các module trong cabinet đó sẽ tối hoặc hiển thị không đồng đều. Cách kiểm tra: dùng đồng hồ đo điện đo điện áp đầu ra của PSU. Nếu điện áp thấp hơn giá trị chuẩn hoặc không có điện áp, cần thay PSU.

Cầu chì bị đứt: Nhiều PSU trong màn hình LED có cầu chì bảo vệ bên trong. Khi có sự cố điện đột ngột như mất điện bất ngờ hay sét lan truyền, cầu chì có thể đứt để bảo vệ mạch điều khiển. Cabinet đó sẽ tối hoàn toàn. Kiểm tra và thay cầu chì đúng thông số.

Điện áp đầu vào không ổn định: Dao động điện áp lưới hoặc đường dây quá tải có thể khiến PSU hoạt động không ổn định, dẫn đến màn hình sáng tối thất thường hoặc tối hẳn. Đây đặc biệt phổ biến với màn hình outdoor lắp ở vị trí xa trạm điện hoặc dùng đường dây điện cũ.

Quá nhiệt gây ngắt bảo vệ tự động (Thermal Shutdown): Nhiều PSU và bo mạch điều khiển có cơ chế tự ngắt khi nhiệt độ vượt ngưỡng an toàn để bảo vệ linh kiện. Màn hình sẽ tối đột ngột và có thể tự sáng lại sau khi nguội. Nếu màn hình tối lặp đi lặp lại theo chu kỳ, đặc biệt vào những thời điểm nắng nóng hoặc sau khi chạy liên tục nhiều giờ, đây là dấu hiệu rõ ràng của vấn đề tản nhiệt.

Nhóm nguyên nhân 3: Hệ thống cáp và kết nối tín hiệu

Trong cấu trúc màn hình LED ghép module, tín hiệu đi từ sending card qua cáp mạng (Ethernet) đến receiving card trong từng cabinet, rồi tiếp tục qua cáp dẹt (flat cable) đến từng module. Bất kỳ điểm đứt gãy nào trên đường truyền này đều có thể gây tối màn hình từ điểm đó trở đi.

Cáp mạng lỏng hoặc hỏng: Đây là nguyên nhân cực kỳ phổ biến, đặc biệt với màn hình rental tháo lắp nhiều lần. Cáp Ethernet kết nối giữa sending card và cabinet, hoặc giữa các cabinet với nhau, bị lỏng đầu tiếp xúc hoặc bị gãy lõi bên trong sẽ khiến toàn bộ cabinet phía sau điểm đứt tối màn hình. Kiểm tra bằng cách thay cáp mới hoặc đổi sang cổng output khác trên sending card.

Cáp dẹt (flat ribbon cable) bị lỗi: Cáp dẹt truyền dữ liệu từ receiving card đến từng module bên trong cabinet. Khi cáp này bị gập, đứt lõi hoặc tiếp xúc kém, một số hàng module sẽ tối trong khi phần còn lại bình thường. Kiểm tra bằng cách tháo và cắm lại cáp, hoặc thay bằng cáp dự phòng.

Hub board hỏng: Hub board là bo mạch trung gian phân phối tín hiệu từ receiving card đến nhiều module. Khi một cổng trên hub board bị hỏng, nhóm module kết nối vào cổng đó sẽ tối trong khi các nhóm khác vẫn sáng. Kiểm tra bằng cách chuyển module sang cổng khác trên hub board để xác định.

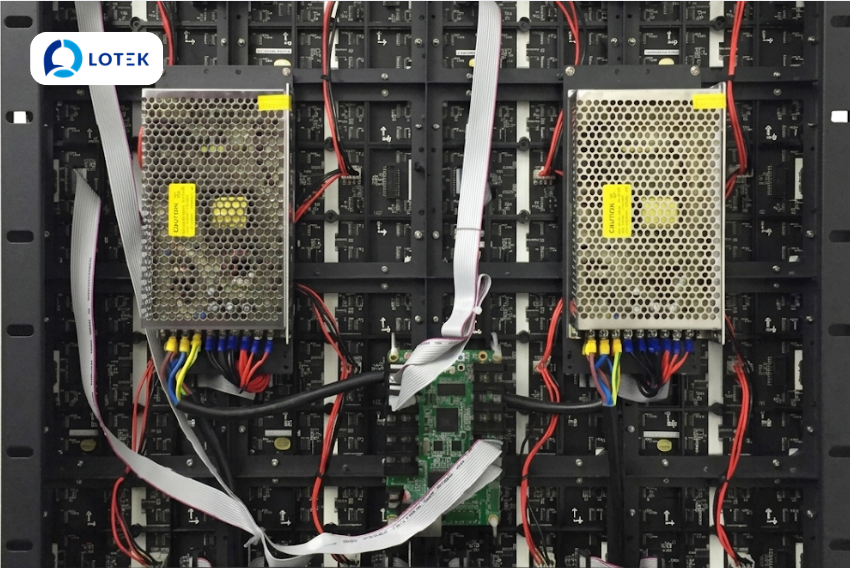

Nhóm nguyên nhân 4: Receiving card và sending card







Receiving card và sending card là hai linh kiện điều phối trung tâm của hệ thống màn hình LED. Khi một trong hai gặp vấn đề, hậu quả thường thể hiện rõ ràng trên màn hình.

Cách đọc đèn báo receiving card theo hướng dẫn của Novastar: Receiving card thế hệ mới như A5s Plus có hệ thống đèn chỉ báo trạng thái rất chi tiết. Đèn đỏ sáng liên tục hoặc nhấp nháy nhanh cho biết card đang nhận điện và hoạt động bình thường. Không có đèn đỏ nghĩa là card không có điện hoặc đã hỏng. Đèn xanh nhấp nháy một lần mỗi giây cho biết card đang online và nhận tín hiệu tốt. Đèn xanh nhấp nháy 3 lần rồi dừng cho biết card đang kết nối với controller nhưng không có tín hiệu video đầu vào. Đèn xanh nhấp nháy khoảng 7 lần mỗi giây cho biết card đang ở chế độ khởi động do lỗi firmware. Đọc đúng đèn báo giúp xác định nhanh trạng thái của card mà không cần tháo thiết bị.

Lỗi firmware receiving card: Firmware lỗi thời hoặc bị hỏng trong quá trình cập nhật có thể khiến receiving card không xử lý được tín hiệu, dẫn đến tối màn hình. Giải pháp là cập nhật firmware từ trang chính thức của nhà sản xuất (Novastar, Colorlight, Linsn tùy hệ thống đang dùng).

Sending card không nhận tín hiệu đầu vào: Khi sending card không nhận được tín hiệu từ nguồn phát (do chọn sai cổng đầu vào, cáp HDMI hoặc DVI bị hỏng, hoặc card đồ họa máy tính gặp sự cố), toàn bộ màn hình sẽ tối. Kiểm tra trong phần mềm NovaLCT xem sending card có nhận tín hiệu không, đồng thời xác nhận đã chọn đúng input source.

Nhóm nguyên nhân 5: Module LED và linh kiện phần cứng

Khi đã loại trừ các nhóm nguyên nhân trên mà màn hình vẫn tối, lúc này mới cần xem xét đến phần cứng module LED.

Module LED hỏng hoàn toàn hoặc một phần: Chip LED bị hỏng, mối hàn bị đứt hoặc driver IC bị lỗi có thể khiến từng điểm ảnh, từng cụm LED hoặc toàn bộ module tối. Với màn hình đã dùng lâu năm, hiện tượng này thường xuất hiện ở các vùng cục bộ, không đồng đều.

Module bị ẩm và ăn mòn mối hàn: Đặc biệt với màn hình outdoor hoặc màn hình đặt trong môi trường có độ ẩm cao, hơi nước xâm nhập vào cabinet có thể ăn mòn mối hàn và tiếp điểm điện, dẫn đến tiếp xúc kém và tối module. Biểu hiện thường thấy là màn hình tối theo kiểu không nhất quán, có khi sáng lại khi nhiệt độ thay đổi.

Module bị lỏng kết nối cơ học: Sau thời gian dài vận hành, đặc biệt với màn hình chịu rung động (màn hình sự kiện, màn hình ngoài trời chịu gió), các đầu cắm kết nối giữa module và PCB cabinet có thể bị lỏng. Tháo và cắm lại module theo đúng quy trình kỹ thuật thường giải quyết được loại sự cố này.

Quy trình xử lý đúng thứ tự khi màn hình LED bị tối

Thay vì kiểm tra ngẫu nhiên, các kỹ thuật viên chuyên nghiệp thường đi theo quy trình từ đơn giản đến phức tạp, từ phần mềm đến phần cứng, từ hệ thống đến cục bộ. Dưới đây là quy trình được tổng hợp từ hướng dẫn xử lý sự cố chính thức của Novastar và Daktronics.

Bước 1 – Kiểm tra phần mềm điều khiển trước tiên: Mở NovaLCT hoặc phần mềm điều khiển tương ứng. Xác nhận màn hình không ở chế độ Blackout. Kiểm tra giá trị brightness không bằng 0. Xác nhận input source đang được chọn đúng.

Bước 2 – Kiểm tra nguồn điện tổng và PSU: Xác nhận aptomat và cầu dao đang ở trạng thái đóng. Đo điện áp đầu ra PSU của cabinet bị tối bằng đồng hồ đo điện. Kiểm tra cầu chì bảo vệ trong PSU nếu không có điện áp đầu ra.

Bước 3 – Kiểm tra hệ thống cáp tín hiệu: Theo dõi đường đi tín hiệu từ sending card đến cabinet bị tối. Kiểm tra từng đầu cáp Ethernet, thay bằng cáp mới để loại trừ. Kiểm tra cáp dẹt bên trong cabinet.

Bước 4 – Đọc đèn báo receiving card: Dựa vào trạng thái đèn báo để xác định card đang ở trạng thái nào. Thay thế bằng receiving card dự phòng để kiểm tra nếu đèn báo bất thường.

Bước 5 – Kiểm tra module LED: Nếu tất cả các bước trên không tìm ra vấn đề, thực hiện kiểm tra từng module bằng cách hoán đổi với module dự phòng còn tốt.

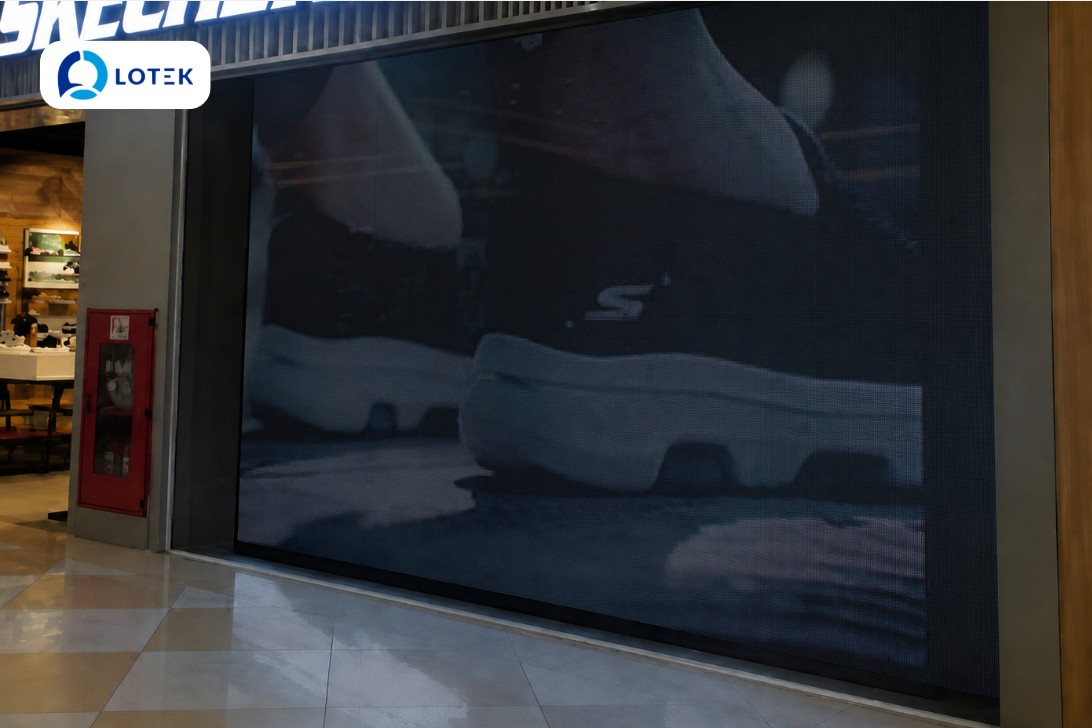

Màn hình LED bị tối dần theo thời gian – trường hợp đặc biệt cần lưu ý

Bên cạnh tối đột ngột, có một trường hợp khác ít được chú ý hơn nhưng quan trọng không kém, đó là màn hình tối dần theo thời gian dài. Người vận hành thường không nhận ra vì sự thay đổi diễn ra chậm.

Theo UNIT LED, nguyên nhân chính của hiện tượng này là sự suy giảm hiệu suất phát quang của chip LED theo tuổi thọ, đặc biệt khi màn hình vận hành ở nhiệt độ cao liên tục hoặc độ sáng tối đa trong thời gian dài. Ngoài ra, driver IC cấp dòng không đủ do suy hao linh kiện cũng làm giảm độ sáng từng module theo thời gian.

Cách xử lý là hiệu chuẩn lại độ sáng (brightness calibration) toàn màn hình bằng công cụ chuyên dụng như NovaLCT, đo lại từng module và bù sáng để đảm bảo đồng đều. Với màn hình đã vận hành trên 3 năm liên tục, nên thực hiện hiệu chuẩn định kỳ ít nhất 6 tháng một lần. Bạn có thể tham khảo thêm về các nguyên nhân và giải pháp khi màn hình LED không lên hoặc bị hỏng để có bức tranh toàn diện hơn về các sự cố phần cứng liên quan.

Cách phòng ngừa màn hình LED bị tối không mong muốn

Phần lớn sự cố tối màn hình đều có thể phòng ngừa được nếu thực hiện bảo trì đúng cách và vận hành đúng quy trình. Một số biện pháp có hiệu quả cao trong thực tế:

Lắp UPS hoặc thiết bị bảo vệ điện áp (AVR) cho hệ thống nguồn màn hình để tránh sốc điện và dao động điện áp, đặc biệt quan trọng ở các khu vực có điện lưới không ổn định.

Kiểm tra định kỳ toàn bộ đầu cáp Ethernet, đặc biệt sau mỗi lần tháo lắp màn hình sự kiện. Một đầu cáp tiếp xúc kém không gây lỗi ngay mà thường chỉ phát sinh sự cố sau vài lần nhiệt độ thay đổi.

Vệ sinh cabinet và đảm bảo thông gió tốt ở khu vực đặt PSU và receiving card. Bụi bám dày là nguyên nhân hàng đầu gây quá nhiệt dẫn đến ngắt bảo vệ tự động. Tham khảo thêm các bước vệ sinh màn hình LED đúng chuẩn để xây dựng quy trình bảo trì phù hợp cho hệ thống của bạn.

Luôn giữ firmware của sending card và receiving card ở phiên bản mới nhất từ nhà sản xuất để tránh lỗi tương thích phát sinh từ các bản firmware cũ không còn được hỗ trợ.

Chuẩn bị sẵn bộ linh kiện dự phòng cơ bản gồm một số cáp Ethernet, một receiving card dự phòng và vài PSU của loại đang dùng. Chi phí dự phòng này thường rất nhỏ so với thiệt hại khi màn hình tối giữa sự kiện quan trọng mà không có linh kiện thay thế. Tham khảo thêm về hệ thống điện và bảo vệ mạch LED để hiểu rõ cách thiết kế hạ tầng điện đúng chuẩn cho màn hình LED ngay từ đầu.

Tổng kết

Màn hình LED bị tối nghe có vẻ nghiêm trọng nhưng trong phần lớn trường hợp thực tế, nguyên nhân không nằm ở phần cứng hỏng hoàn toàn mà đến từ những điểm kiểm tra tương đối đơn giản, từ cài đặt phần mềm, tình trạng nguồn điện, đến kết nối cáp tín hiệu.

Quy tắc thực tế cần nhớ: luôn kiểm tra phần mềm và nguồn điện trước, sau đó mới đến cáp tín hiệu, receiving card, rồi cuối cùng mới đến module phần cứng. Đi theo thứ tự này sẽ giúp bạn tìm ra nguyên nhân nhanh hơn, tránh thay thế sai linh kiện và giảm chi phí sửa chữa không cần thiết.
