Hệ thống điện và bảo vệ mạch LED hoạt động ra sao?

Trong một hệ thống màn hình LED chuyên dụng, phần được nhìn thấy – các module LED hiển thị hình ảnh chỉ là bề nổi. Phía sau đó là toàn bộ hệ thống điện và bảo vệ mạch hoạt động liên tục để đảm bảo màn hình vận hành ổn định, an toàn và bền bỉ theo thời gian. Một hệ thống điện được thiết kế đúng chuẩn sẽ duy trì điện áp ổn định, bảo vệ linh kiện trước các sự cố bất ngờ và kéo dài tuổi thọ tổng thể của toàn bộ hệ thống. Ngược lại, hệ thống điện kém chất lượng hoặc lắp đặt sai kỹ thuật là nguyên nhân hàng đầu dẫn đến hỏng hóc linh kiện, gián đoạn vận hành và chi phí bảo trì leo thang.

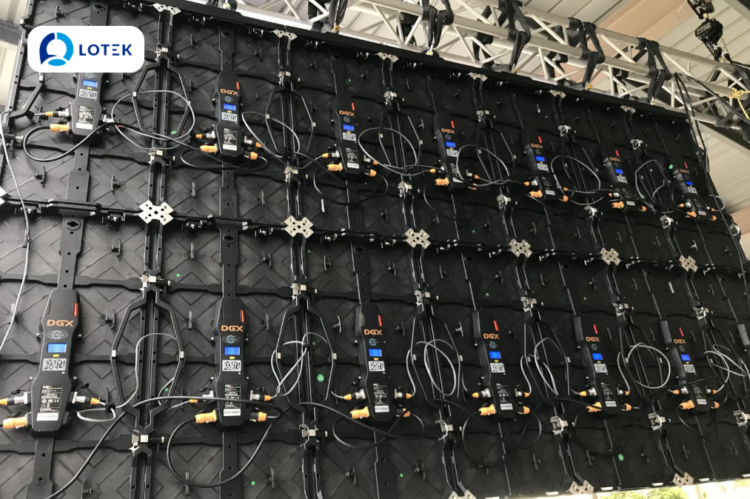

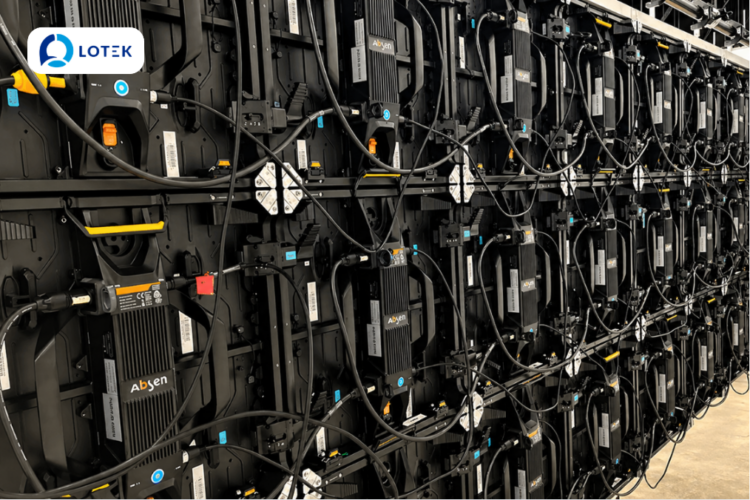

1. Khái niệm về hệ thống điện màn hình LED

Hệ thống điện của màn hình LED là toàn bộ chuỗi thiết bị và kết nối chịu trách nhiệm tiếp nhận, chuyển đổi, phân phối và bảo vệ điện năng cho tất cả các thành phần trong hệ thống hiển thị. Không chỉ đơn giản là “cấp điện vào để màn hình sáng”, hệ thống này phải đảm bảo điện áp và dòng điện đến từng module LED luôn nằm trong dải cho phép, dù nguồn điện lưới có dao động, dù tải thay đổi theo nội dung hiển thị, hay dù môi trường bên ngoài có biến động về nhiệt độ và độ ẩm.

Các thành phần chính tạo nên hệ thống điện màn hình LED bao gồm:

• Bộ nguồn chuyển đổi (PSU – Power Supply Unit): Chuyển điện xoay chiều từ lưới điện thành điện một chiều phù hợp với module LED
• Dây dẫn và đầu nối điện: Truyền điện năng giữa bộ nguồn, card điều khiển và các module LED
• Card điều khiển (Receiving Card, Hub Board): Tiếp nhận tín hiệu hình ảnh và phân phối đến từng module
• Thiết bị bảo vệ (cầu chì, aptomat, SPD): Ngắt mạch hoặc hấp thụ sự cố trước khi lan sang linh kiện
• Hệ thống tiếp địa (Grounding): Thoát điện rò và bảo vệ mạch khi có xung điện
• Hệ thống tản nhiệt (quạt, tấm tản nhiệt): Duy trì nhiệt độ vận hành trong dải an toàn

Nhiệm vụ tổng thể của hệ thống là đảm bảo điện năng được phân phối đúng điện áp, đúng dòng điện, đúng thời điểm, đến từng điểm ảnh trên màn hình để hình ảnh hiển thị chính xác và ổn định.

Có thể bạn quan tâm: Chi tiết về cấu tạo và các bộ phận của màn hình LED

2. Nguyên lý hoạt động cơ bản

Hệ thống điện màn hình LED vận hành theo một chu trình khép kín qua bốn giai đoạn chính: tiếp nhận – chuyển đổi – phân phối – bảo vệ.

2.1. Tiếp nhận và chuyển đổi nguồn điện

Nguồn điện xoay chiều (AC) từ lưới điện dân dụng hoặc công nghiệp (220V hoặc 380V tùy hệ thống) được đưa vào bộ nguồn chuyển đổi PSU. Tại đây, điện AC được chỉnh lưu và lọc thành điện một chiều (DC) với mức điện áp phù hợp với loại module LED đang sử dụng – phổ biến nhất là 5V DC cho module LED pitch nhỏ (indoor), 3.8V DC cho một số dòng module tiết kiệm điện, hoặc 12V/24V DC cho các ứng dụng đặc thù.

Chất lượng của giai đoạn chuyển đổi này có ý nghĩa quyết định đến toàn bộ hệ thống. Bộ nguồn kém chất lượng thường có ripple voltage (điện áp gợn sóng) cao – tức là điện áp đầu ra không hoàn toàn phẳng mà dao động nhẹ theo chu kỳ. Ripple cao gây nhấp nháy hình ảnh không nhìn thấy bằng mắt nhưng ảnh hưởng đến tuổi thọ LED, và trong trường hợp nặng có thể gây loạn tín hiệu điều khiển.

2.2. Ổn áp và ổn dòng

Sau bộ nguồn chính, dòng điện DC đi qua mạch ổn áp và ổn dòng trước khi đến module LED. Đây là giai đoạn tinh chỉnh quan trọng vì LED là linh kiện nhạy cảm với biến động điện áp – điện áp vượt ngưỡng chỉ 10–15% so với định mức đã có thể làm chip LED suy giảm độ sáng nhanh hoặc chết sớm.

Mạch ổn dòng (constant current driver) đặc biệt quan trọng trong điều khiển độ sáng: thay vì thay đổi điện áp để thay đổi độ sáng (dễ gây hại cho LED), hệ thống điều chỉnh độ rộng xung PWM (Pulse Width Modulation) – bật/tắt LED nhanh với tần số cao để mắt người cảm nhận độ sáng thay đổi mà LED vẫn hoạt động ở dòng định mức an toàn.

2.3. Phân phối tín hiệu và điều khiển hiển thị

Song song với đường điện, tín hiệu hình ảnh từ máy tính hoặc media player được truyền đến sending card, sau đó phân phối qua cáp mạng đến các receiving card (card nhận) gắn trong từng cabinet. Receiving card giải mã dữ liệu hình ảnh và điều khiển từng module LED thông qua hub board – bảng phân phối tín hiệu đến từng dải LED trong module.

Sự phối hợp giữa đường điện và đường tín hiệu phải được đồng bộ chính xác: nếu điện đến nhưng tín hiệu không đến, module tối; nếu tín hiệu đến nhưng điện không đủ, module hiển thị sai màu hoặc nhấp nháy. Đây là lý do hệ thống điện và hệ thống tín hiệu cần được thiết kế và kiểm tra đồng thời chứ không thể tách rời.

2.4. Bảo vệ và giám sát liên tục

Trong suốt quá trình vận hành, các thiết bị bảo vệ hoạt động liên tục ở nền – không hiển thị, không gây tiếng ồn, nhưng sẵn sàng can thiệp trong mili-giây khi phát hiện sự cố. Đây là lớp bảo vệ cuối cùng giữa sự cố điện và thiệt hại phần cứng.

3. Các thành phần chính trong hệ thống điện

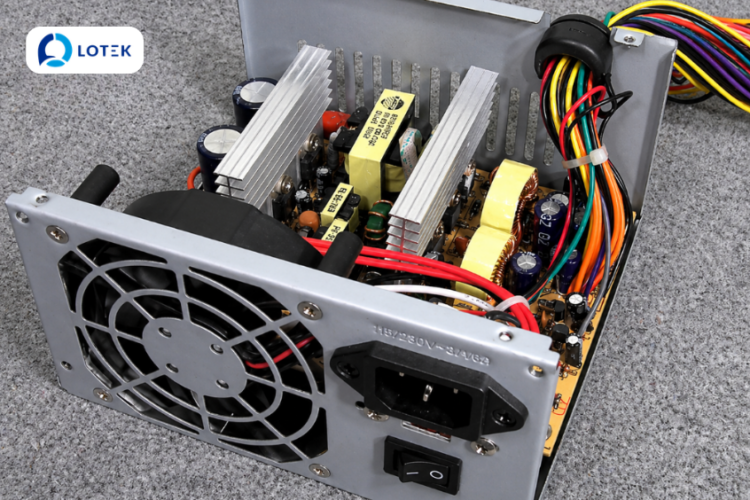

3.1. Bộ nguồn LED (Power Supply Unit)

PSU là thành phần quan trọng nhất và cũng dễ gặp sự cố nhất trong hệ thống điện màn hình LED. Một bộ nguồn đạt chuẩn cần đáp ứng:

• Hiệu suất chuyển đổi từ 85% trở lên (hiệu suất thấp đồng nghĩa tỏa nhiệt nhiều, làm nóng cabinet và rút ngắn tuổi thọ)
• Ripple voltage thấp – dưới 50mV để không ảnh hưởng đến chất lượng hiển thị
• Khả năng chịu tải 80% công suất định mức liên tục – không nên khai thác 100% công suất trong vận hành thực tế
• Chứng nhận CE, UL hoặc tương đương đảm bảo đã qua kiểm định an toàn điện

Trong một cabinet LED tiêu chuẩn, thường có một hoặc hai bộ nguồn cấp điện cho toàn bộ module LED và receiving card trong cabinet đó. Khi một bộ nguồn hỏng, toàn bộ cabinet đó sẽ tối – đây là nguyên nhân phổ biến gây ra hiện tượng đen theo từng vùng cabinet trong hệ thống. Để đảm bảo vận hành, bạn cần biết cách chọn và sử dụng bộ nguồn màn hình LED đúng tiêu chuẩn kỹ thuật.

3.2. Card điều khiển và Hub Board

Receiving card là não bộ điều khiển hiển thị của từng cabinet. Card nhận tín hiệu số từ sending card, giải mã và phân phối đến hub board, từ đó điều khiển từng dải LED trong module theo giá trị màu sắc và độ sáng chính xác cho từng pixel.

Hub board đóng vai trò trung gian giữa receiving card và các module LED – một receiving card có thể điều khiển nhiều hub board, mỗi hub board lại kết nối với nhiều module. Lỗi tại bất kỳ điểm nào trong chuỗi này đều tạo ra vùng hiển thị bất thường tương ứng.

3.3. Hệ thống dây dẫn và đầu nối

Dây dẫn trong hệ thống LED gồm hai loại với yêu cầu khác nhau:

• Dây nguồn DC: Tiết diện dây phải đủ lớn để chịu được dòng điện thực tế mà không bị nóng. Với module LED 5V tiêu thụ dòng cao, dây nguồn có tiết diện không đủ sẽ gây sụt áp – điện áp đến module thấp hơn điện áp tại bộ nguồn, dẫn đến hiển thị tối hơn thiết kế hoặc màu sắc sai lệch
• Dây tín hiệu (cáp mạng Cat5e/Cat6): Truyền dữ liệu từ sending card đến receiving card. Yêu cầu đạt chuẩn Cat5e trở lên, chiều dài không quá 100m cho một đoạn không khuếch đại

Chất lượng đầu nối (connector) thường bị đánh giá thấp nhưng thực tế là điểm hỏng hóc thường xuyên nhất trong hệ thống vận hành dài hạn – tiếp xúc kém, oxy hóa hoặc lỏng đầu nối là nguyên nhân phổ biến gây lỗi hiển thị không ổn định theo thời gian.

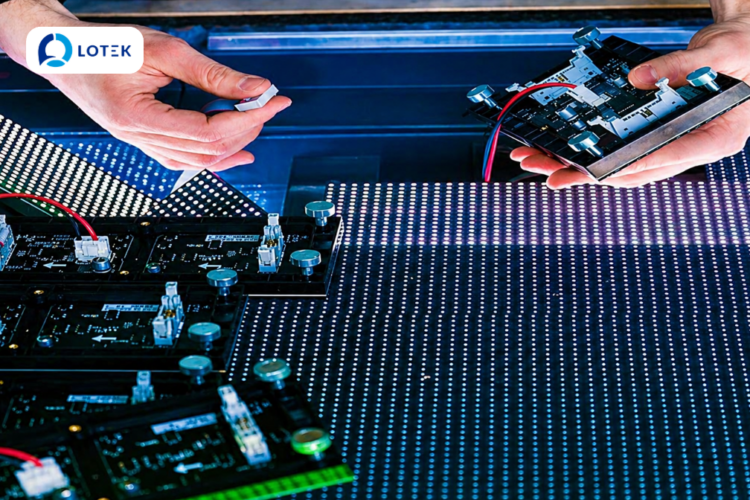

4. Cơ chế bảo vệ mạch LED

4.1. Bảo vệ quá áp (Over Voltage Protection – OVP)

Khi điện áp đầu vào hoặc đầu ra của bộ nguồn vượt quá ngưỡng thiết kế, mạch OVP kích hoạt ngắt nguồn hoặc giảm điện áp ra xuống mức an toàn trong vòng micro-giây. Cơ chế này bảo vệ chip LED và IC điều khiển khỏi bị đốt cháy do quá áp, đặc biệt quan trọng tại các khu vực có lưới điện không ổn định hoặc thường xuyên có xung điện áp tăng đột biến.

Ngưỡng kích hoạt OVP thường được cài đặt tại 110–120% điện áp định mức. Ví dụ với bộ nguồn 5V, OVP sẽ kích hoạt khi điện áp đầu ra vượt 5.5–6V.

4.2. Bảo vệ quá dòng (Over Current Protection – OCP)

OCP giám sát dòng điện tiêu thụ của toàn bộ tải được cấp bởi bộ nguồn. Khi dòng vượt quá ngưỡng – do ngắn mạch cục bộ, module LED bị lỗi tiêu thụ dòng bất thường, hoặc số lượng module vượt quá công suất thiết kế – bộ nguồn tự động hạn dòng hoặc ngắt đầu ra.

Điểm quan trọng cần hiểu: OCP không phải để hệ thống “chịu đựng” quá tải trong thời gian dài mà là để ngắt nhanh trước khi thiệt hại xảy ra. Nếu OCP kích hoạt thường xuyên, đây là tín hiệu cảnh báo rằng hệ thống đang vận hành gần hoặc vượt giới hạn công suất, cần kiểm tra lại phân bổ tải và xem xét bổ sung bộ nguồn.

4.3. Bảo vệ ngắn mạch (Short Circuit Protection – SCP)

Ngắn mạch là sự cố điện nghiêm trọng nhất, có thể gây cháy dây dẫn, bo mạch và module LED trong vài giây nếu không được ngắt kịp thời. SCP hoạt động cùng với cầu chì và aptomat:

• Cầu chì: Ngắt vĩnh viễn khi dòng vượt ngưỡng – cần thay mới sau khi kích hoạt. Phù hợp bảo vệ từng nhánh nhỏ
• Aptomat (MCB): Ngắt tự động và có thể reset – phù hợp bảo vệ các nhánh chính. Aptomat nhảy cần được điều tra nguyên nhân trước khi reset, không được reset liên tục khi chưa rõ nguyên nhân

Trong hệ thống LED chuyên dụng, cần bố trí bảo vệ ngắn mạch ở hai cấp: cấp tổng (bảo vệ toàn hệ thống) và cấp nhánh (bảo vệ từng cabinet hoặc từng bộ nguồn). Thiếu bảo vệ cấp nhánh là nguyên nhân phổ biến khiến một sự cố nhỏ lan rộng ra nhiều cabinet.

4.4. Bảo vệ quá nhiệt (Over Temperature Protection – OTP)

Module LED và bộ nguồn đều có nhiệt độ vận hành tối đa cho phép – thông thường bộ nguồn switching hoạt động an toàn dưới 70–80°C nhiệt độ nội bộ. Khi vượt ngưỡng này, hiệu suất giảm, tuổi thọ rút ngắn nhanh chóng và nguy cơ cháy nổ tăng cao.

Mạch OTP sử dụng cảm biến nhiệt độ (thermistor hoặc thermal cutoff) gắn trực tiếp trên bo mạch bộ nguồn. Khi nhiệt độ vượt ngưỡng cài đặt:

• Giai đoạn 1: Giảm công suất đầu ra (derating) – bộ nguồn vẫn hoạt động nhưng ở mức thấp hơn để giảm tỏa nhiệt
• Giai đoạn 2: Ngắt đầu ra hoàn toàn nếu nhiệt độ tiếp tục tăng – bộ nguồn tự khởi động lại sau khi đã nguội xuống dưới ngưỡng an toàn

OTP kích hoạt thường xuyên là dấu hiệu của thông gió kém hoặc quạt tản nhiệt hỏng, cần kiểm tra ngay thay vì để hệ thống tự ngắt và khởi động lại liên tục.

4.5. Bảo vệ chống sét và nhiễu điện từ

Sét lan truyền qua đường điện (không phải sét đánh trực tiếp) là nguyên nhân phổ biến gây hỏng hàng loạt linh kiện điện tử trong hệ thống LED outdoor và indoor gần cửa sổ. Thiết bị SPD (Surge Protection Device) được lắp tại đầu vào tủ điện để hấp thụ năng lượng xung điện trước khi lan vào hệ thống.

Song song đó, bộ lọc nhiễu EMI (Electromagnetic Interference filter) giảm thiểu nhiễu điện từ phát sinh từ chính bộ nguồn switching – loại nhiễu có thể xâm nhập vào đường tín hiệu và gây nhiễu hình ảnh dù đường điện hoàn toàn ổn định.

Cần phân biệt rõ: SPD bảo vệ khỏi xung điện áp từ bên ngoài vào, còn EMI filter xử lý nhiễu tần số cao phát sinh từ bên trong hệ thống. Hai thiết bị có chức năng bổ trợ nhau và không thể thay thế cho nhau.

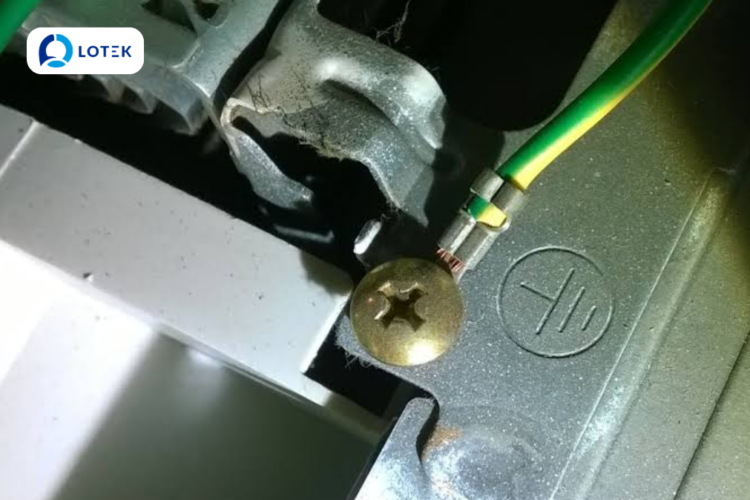

5. Hệ thống tiếp địa – yếu tố không thể thiếu

Tiếp địa (grounding) là một trong những yêu cầu kỹ thuật thường bị bỏ qua nhất trong lắp đặt màn hình LED tại Việt Nam, nhưng lại có vai trò thiết yếu trong bảo vệ an toàn và ổn định tín hiệu.

Chức năng chính của hệ thống tiếp địa:

• Thoát điện rò: Trong hệ thống điện lớn, luôn có một lượng điện rò nhỏ từ vỏ thiết bị ra môi trường. Nếu không được tiếp địa, điện rò tích lũy trên vỏ cabinet kim loại gây nguy hiểm điện giật cho người vận hành
• Bảo vệ khi có xung điện: Khi xung điện từ sét lan truyền vào hệ thống và SPD hấp thụ, năng lượng đó cần được thoát ra đất qua đường tiếp địa – nếu không có đường thoát, năng lượng sẽ lan sang các linh kiện khác
• Ổn định tín hiệu: Điện thế nền không ổn định (floating ground) là nguyên nhân gây nhiễu tín hiệu khó chẩn đoán – hệ thống tiếp địa tốt tạo ra điện thế tham chiếu ổn định cho toàn bộ mạch tín hiệu

Yêu cầu kỹ thuật tiếp địa cho màn hình LED:

• Điện trở tiếp địa ≤ 4Ω (đo bằng đồng hồ đo điện trở đất chuyên dụng)
• Dây tiếp địa tiết diện tối thiểu 6mm² cho hệ thống nhỏ, 16mm² trở lên cho hệ thống lớn
• Không dùng chung đường tiếp địa với thiết bị có công suất lớn như điều hòa, thang máy – nhiễu từ các thiết bị này có thể lan qua đường tiếp địa vào hệ thống LED

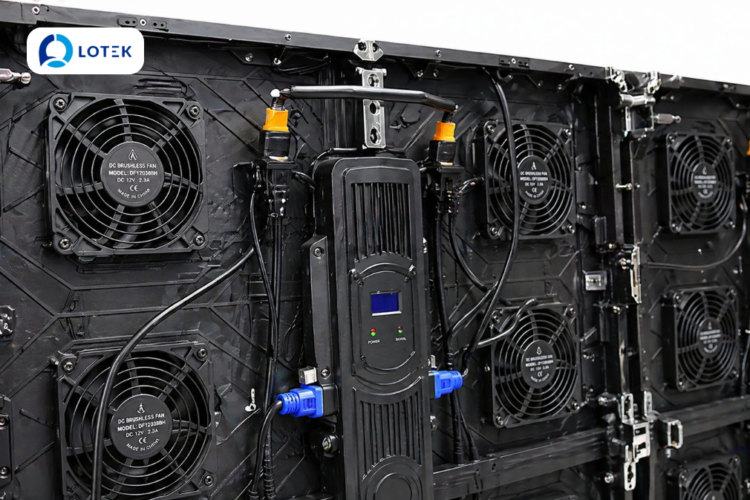

6. Hệ thống tản nhiệt

Nhiệt là kẻ thù thầm lặng của mọi hệ thống điện tử. Với màn hình LED, nhiệt phát sinh từ hai nguồn chính: bản thân chip LED khi phát sáng và bộ nguồn PSU trong quá trình chuyển đổi điện năng.

Các giải pháp tản nhiệt trong hệ thống LED:

• Quạt làm mát tích hợp trong cabinet: Tạo luồng không khí qua khu vực bộ nguồn và receiving card, cần kiểm tra định kỳ và thay thế khi quạt có dấu hiệu hỏng (tiếng ồn bất thường, quay chậm)
• Thiết kế khe thông gió trên cabinet: Đảm bảo không khí lưu thông tự nhiên ngay cả khi quạt dừng
• Tấm tản nhiệt (heatsink): Gắn trực tiếp lên chip LED hoặc IC điều khiển để tăng diện tích tỏa nhiệt

Nhiệt độ vận hành ảnh hưởng trực tiếp đến tuổi thọ LED theo quy tắc Arrhenius – mỗi 10°C tăng thêm trong nhiệt độ mối nối chip LED có thể rút ngắn tuổi thọ đến một nửa. Hệ thống tản nhiệt tốt không chỉ bảo vệ thiết bị khỏi sự cố mà còn trực tiếp kéo dài tuổi thọ vận hành của toàn bộ màn hình.

7. Lợi ích của hệ thống điện và bảo vệ đúng chuẩn

Đầu tư đúng mức vào hệ thống điện và bảo vệ mang lại lợi ích thiết thực và đo lường được:

• Ngăn chặn hỏng hóc hàng loạt: Một sự cố điện không được bảo vệ có thể gây hỏng đồng thời nhiều receiving card, module LED và bộ nguồn – chi phí thay thế có thể gấp 10–20 lần chi phí thiết bị bảo vệ
• Kéo dài tuổi thọ LED: Module LED được cấp điện ổn định, đúng điện áp và vận hành trong nhiệt độ phù hợp có thể đạt 50.000–100.000 giờ theo thiết kế thay vì suy giảm sớm
• Giảm chi phí bảo trì: Hệ thống ổn định ít gặp sự cố, giảm số lần gọi kỹ thuật viên và giảm thời gian downtime, đặc biệt quan trọng với màn hình quảng cáo tại vị trí đắt giá
• An toàn cho người vận hành: Tiếp địa đúng chuẩn và bảo vệ ngắn mạch loại bỏ nguy cơ điện giật cho nhân viên vận hành và khách hàng tiếp xúc với hệ thống

Hệ thống điện và cơ chế bảo vệ mạch không phải phần phụ trợ mà là nền tảng kỹ thuật quyết định sự ổn định và tuổi thọ của toàn bộ màn hình LED. Một hệ thống được thiết kế đúng – với bộ nguồn chất lượng, bảo vệ đa tầng, tiếp địa chuẩn và tản nhiệt hiệu quả, sẽ vận hành ổn định qua nhiều năm mà không cần can thiệp bảo trì lớn. Ngược lại, tiết kiệm chi phí ở những hạng mục này thường dẫn đến chi phí sửa chữa và thay thế cao hơn nhiều lần trong dài hạn. Khi đánh giá hoặc đầu tư vào hệ thống màn hình LED, chất lượng hệ thống điện và bảo vệ cần được xem xét kỹ lưỡng ngang bằng với chất lượng module hiển thị.
