Độ trễ tín hiệu màn hình LED là gì?

Trong bất kỳ hệ thống hiển thị nào, từ sân khấu sự kiện đến phòng họp doanh nghiệp, có một vấn đề kỹ thuật thường bị bỏ qua cho đến khi nó xảy ra ngay trước mắt khán giả: độ trễ tín hiệu. Khi người dẫn chương trình bước sang trái nhưng hình ảnh trên màn hình LED phía sau vẫn chưa kịp phản hồi, hoặc khi âm thanh và hình ảnh lệch nhau dù chỉ vài phần mười giây, đó chính là lúc “latency” bộc lộ rõ ràng nhất.

Hiểu đúng độ trễ tín hiệu không chỉ giúp vận hành hệ thống tốt hơn mà còn là nền tảng để lựa chọn thiết bị, thiết kế hạ tầng và xử lý sự cố hiệu quả.

Độ trễ tín hiệu màn hình LED là gì?

Độ trễ tín hiệu (signal latency) là khoảng thời gian tính từ lúc một tín hiệu hình ảnh được tạo ra tại nguồn phát cho đến khi nó thực sự hiển thị lên bề mặt màn hình LED. Nói đơn giản hơn: đó là độ chậm trễ mà cả hệ thống cộng lại từ đầu đến cuối.

Đơn vị đo phổ biến nhất là millisecond (ms) hoặc frame (khung hình). Ví dụ, một camera quay trực tiếp trên sân khấu, hình ảnh được truyền về bộ xử lý rồi hiển thị lên màn hình LED phía sau, toàn bộ quá trình đó có thể mất 0,1 đến 0,3 giây. Khoảng thời gian tưởng chừng rất nhỏ này, trong thực tế, lại đủ để khán giả nhận ra sự lệch pha giữa hình ảnh và âm thanh.

Cần phân biệt latency với một số khái niệm dễ nhầm lẫn. Response time là tốc độ điểm ảnh đổi màu, phản ánh tốc độ phản ứng của từng pixel chứ không phải tổng độ trễ của hệ thống. Refresh rate là tần số làm tươi hình ảnh, ảnh hưởng gián tiếp đến chất lượng hiển thị nhưng không đồng nhất với latency. Latency mới là chỉ số phản ánh toàn bộ thời gian xử lý từ đầu vào đến đầu ra.

Mức độ trễ bao nhiêu là bình thường?

Trong điều kiện vận hành thông thường, hầu hết các hệ thống màn hình LED có độ trễ tổng từ 1 đến 3 frame, tương đương khoảng 16 đến 50ms. Tuy nhiên, với những hệ thống phức tạp hơn, sử dụng nhiều tầng xử lý hoặc truyền tín hiệu qua nhiều thiết bị trung gian, con số này có thể cao hơn đáng kể.

Nghiên cứu về nhận thức thị giác của con người cho thấy ngưỡng cảm nhận độ trễ bắt đầu từ khoảng 80 đến 100ms. Đến ngưỡng 150ms, sự lệch pha giữa hình ảnh và âm thanh trở nên rõ ràng với hầu hết người xem. Điều này có nghĩa là trong nhiều ứng dụng thông thường như màn hình quảng cáo hay hiển thị thông tin, độ trễ vài chục millisecond không ảnh hưởng đáng kể. Nhưng với các ứng dụng yêu cầu thời gian thực, câu chuyện hoàn toàn khác.

Mức chấp nhận được thay đổi tùy theo ứng dụng cụ thể. Màn hình quảng cáo phát video có thể chịu được latency khá cao vì không cần đồng bộ với âm thanh trực tiếp. Sự kiện trực tiếp như hòa nhạc, hội nghị truyền hình đòi hỏi độ trễ cực thấp. Các ứng dụng XR (extended reality) hay studio truyền hình yêu cầu hiển thị gần như theo thời gian thực, thường dưới 10ms.

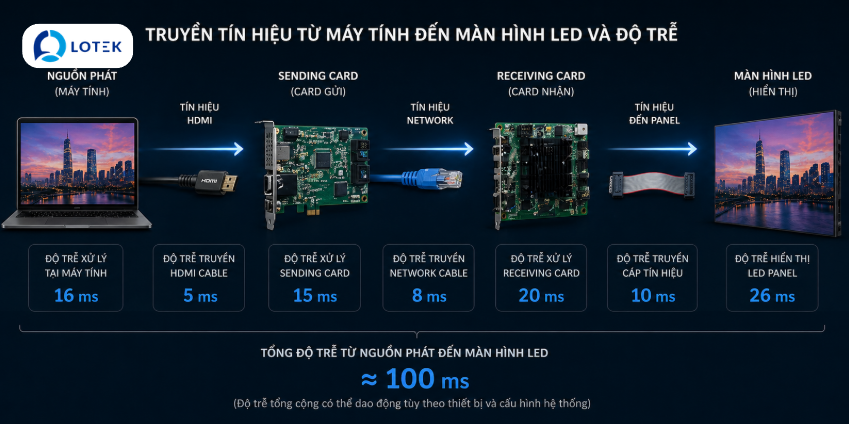

Các nguyên nhân gây ra độ trễ tín hiệu (từ đầu vào đến đầu ra)

Độ trễ không xuất hiện từ một điểm duy nhất mà tích lũy qua từng bước trong chuỗi xử lý. Hiểu rõ từng nguồn gây trễ là bước đầu tiên để kiểm soát chúng.



1. Độ trễ từ nguồn phát

Điểm khởi đầu của toàn bộ chuỗi tín hiệu là máy tính, media player hoặc thiết bị phát. Khi xử lý file video nặng, đặc biệt là nội dung 4K hoặc 8K, quá trình giải mã (decode) đòi hỏi nhiều tài nguyên xử lý hơn, kéo dài thời gian từ khi nội dung được đọc đến khi tín hiệu được gửi đi. Với nội dung phát trực tiếp qua mạng (streaming), độ trễ còn phụ thuộc vào chất lượng kết nối và giao thức truyền tải.

2. Độ trễ tại bộ xử lý hình ảnh và sending card

Đây thường là nguồn gây trễ lớn nhất trong hệ thống. Bộ xử lý hình ảnh (video processor) và sending card phải thực hiện nhiều tác vụ song song: co giãn độ phân giải (scaling) để phù hợp với kích thước màn hình, xử lý màu sắc, cân bằng trắng và điều chỉnh gamma, đồng thời duy trì bộ đệm frame (frame buffer) để đảm bảo đầu ra ổn định. Mỗi tác vụ đều cần thời gian tính toán, và tất cả cộng lại thành delay có thể đo được.

3. Độ trễ trong quá trình truyền tín hiệu

Tín hiệu từ bộ xử lý được truyền đến màn hình qua cáp HDMI, SDI hoặc mạng LAN. Bản thân việc truyền qua cáp đã có độ trễ vật lý, dù rất nhỏ. Tuy nhiên, mỗi thiết bị trung gian thêm vào chuỗi như bộ chuyển đổi tín hiệu (converter), switch mạng hay splitter đều cộng thêm một khoảng delay nhỏ. Với hệ thống nhiều tầng, tổng cộng từ các thiết bị trung gian này có thể lên đến vài chục millisecond.

4. Độ trễ tại receiving card và module LED

Đây là đặc trưng riêng của màn hình LED module. Receiving card (card nhận) phải giải mã dữ liệu nhận được, sắp xếp lại thứ tự pixel theo sơ đồ mapping của từng cabinet, sau đó truyền lệnh quét đến các IC driver điều khiển LED. Chuỗi xử lý này, dù diễn ra ở tốc độ rất nhanh, vẫn tốn thêm thời gian đáng kể khi cộng dồn.

5. Độ trễ từ xử lý nội bộ và tần số quét

Màn hình LED cũng thực hiện một số xử lý nội bộ như điều chỉnh độ sáng theo môi trường, đồng bộ frame giữa các cabinet và các bộ lọc hình ảnh. Bên cạnh đó, tần số quét (refresh rate) thấp đồng nghĩa với mỗi frame phải chờ lâu hơn trước khi được hiển thị. Màn hình có refresh rate 60Hz cập nhật hình ảnh mỗi 16,7ms, trong khi màn hình 3840Hz cập nhật mỗi 0,26ms, sự chênh lệch này ảnh hưởng trực tiếp đến độ mượt và độ trễ cảm nhận.

Độ trễ tổng (end-to-end latency)

Tổng hợp tất cả các nguồn trễ trên mới là con số người dùng thực sự cảm nhận được. Đây là lý do tại sao thông số “latency” của từng thiết bị riêng lẻ không phản ánh đầy đủ hiệu năng thực tế của cả hệ thống. Một hệ thống sử dụng thiết bị cao cấp nhưng qua quá nhiều tầng trung gian vẫn có thể có độ trễ tổng cao hơn một hệ thống đơn giản được thiết kế tốt.

Các tình huống thực tế thường gặp

Lệch hình và tiếng là sự cố phổ biến nhất trong sự kiện trực tiếp. Người nói chuyện trên sân khấu, âm thanh phát ra ngay lập tức, nhưng hình ảnh trên màn hình LED xuất hiện sau vài chục millisecond. Với khán giả ngồi gần màn hình, độ lệch này nhận thấy rõ ràng và gây mất tập trung.

Trong các hệ thống camera live, khi người dẫn chương trình di chuyển, độ trễ giữa hành động thực và hình ảnh hiển thị trên màn hình LED phía sau tạo ra hiệu ứng “bóng ma” khó chịu, đặc biệt khi màn hình được dùng như phông nền phòng thu.

Với màn hình LED nhiều lớp hoặc nhiều vùng hiển thị (multi-screen), nếu không đồng bộ tốt, các phần màn hình khác nhau có thể hiển thị lệch frame, phá vỡ tính liên tục của nội dung. Ngoài ra, video bị giật hoặc lag thường không phải do màn hình mà do hệ thống xử lý không đủ năng lực để duy trì tốc độ ổn định.

Những yếu tố kỹ thuật ảnh hưởng mạnh nhất đến latency

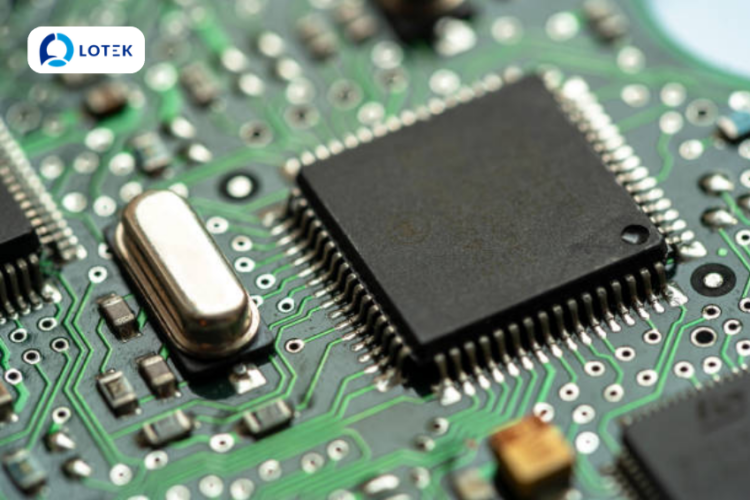

Chip xử lý là yếu tố cốt lõi. Chip mạnh với tốc độ tính toán cao xử lý các tác vụ scaling, màu sắc và đồng bộ frame nhanh hơn, kéo latency xuống thấp. Chip yếu tạo ra điểm nghẽn (bottleneck) và tăng độ trễ toàn hệ thống.

Cấu hình hệ thống cũng ảnh hưởng không kém. Số tầng thiết bị càng nhiều, tổng delay càng lớn. Cấu hình mapping phức tạp yêu cầu nhiều thao tác tính toán hơn. Độ phân giải và độ phức tạp của nội dung là biến số quan trọng khác: video 4K và 8K nặng hơn, hiệu ứng đồ họa phức tạp tốn tài nguyên hơn, đều góp phần tăng latency nếu phần cứng không đủ mạnh.

Loại màn hình LED cũng có vai trò nhất định. Màn hình fine pitch với mật độ pixel cao cần xử lý nhiều dữ liệu hơn so với màn hình outdoor pixel lớn, do đó thường có latency cao hơn nếu phần cứng không được nâng cấp tương ứng. Bạn có thể tìm hiểu thêm về cách tính độ phân giải màn hình LED để hiểu mối liên hệ giữa mật độ pixel và yêu cầu xử lý.

Cách đo độ trễ màn hình LED

Phương pháp phổ biến và trực quan nhất là dùng camera tốc độ cao quay đồng thời nguồn phát (màn hình máy tính) và màn hình LED đang hiển thị. Bằng cách so sánh frame giữa hai luồng video, có thể xác định chính xác khoảng chênh lệch thời gian tính bằng millisecond hoặc số frame.

Khái niệm “glass-to-glass latency” mô tả độ trễ từ thời điểm hình ảnh xuất hiện trên màn hình nguồn (hoặc từ cảm biến camera) cho đến khi nó hiển thị trên màn hình LED đầu cuối. Đây là thước đo thực tế nhất vì phản ánh trải nghiệm của người xem, không phải thông số của từng thiết bị riêng lẻ.

Cách giảm độ trễ hiệu quả

Nguyên tắc đầu tiên là giảm tầng xử lý trung gian. Mỗi thiết bị thêm vào chuỗi tín hiệu là một nguồn delay tiềm ẩn. Hạn chế converter, switch và splitter không cần thiết, thiết kế đường truyền tín hiệu ngắn và thẳng nhất có thể.

Thứ hai, sử dụng bộ xử lý chất lượng cao từ các thương hiệu chuyên dụng như NovaStar hay Brompton, vốn được thiết kế tối ưu cho ứng dụng LED với latency thấp và khả năng xử lý mạnh.

Thứ ba, tối ưu nội dung phát. Khi nội dung được thiết kế đúng độ phân giải của màn hình, bộ xử lý không cần thực hiện thao tác scaling, giảm đáng kể một nguồn delay. Đây là lý do tại sao việc hiểu rõ các thông số kỹ thuật của màn hình LED trước khi thiết kế nội dung lại quan trọng đến vậy.

Nhiều bộ xử lý hiện đại cung cấp chế độ low-latency, vô hiệu hóa các bước xử lý hình ảnh không cần thiết như một số bộ lọc màu hay frame interpolation để ưu tiên tốc độ phản hồi. Đây là lựa chọn phù hợp cho các sự kiện trực tiếp yêu cầu thời gian thực.

Với hệ thống chuyên nghiệp cao cấp, đồng bộ hóa qua genlock cho phép tất cả thiết bị trong chuỗi hoạt động cùng một tín hiệu đồng hồ chuẩn, loại bỏ sự lệch pha giữa các nguồn và màn hình.

Cuối cùng, cấu hình LED với refresh rate cao và IC driver chất lượng không chỉ cải thiện chất lượng hình ảnh mà còn giảm độ trễ quét nội bộ. Điều này đặc biệt quan trọng trong các ứng dụng phát sóng truyền hình, nơi tần số quét thấp gây ra hiện tượng rung ảnh khi ghi hình.

Tổng kết

Độ trễ tín hiệu màn hình LED là kết quả tích lũy của nhiều nguồn khác nhau, từ nguồn phát, bộ xử lý, đường truyền cho đến bản thân màn hình. Không có một con số “chuẩn” áp dụng cho mọi hệ thống, nhưng hiểu được cơ chế hoạt động của từng tầng giúp người vận hành và kỹ thuật viên đưa ra quyết định đúng đắn hơn trong thiết kế và tối ưu hóa.

Với các ứng dụng thông thường, latency ở mức 50ms trở xuống thường không gây vấn đề cảm nhận. Với sự kiện trực tiếp và studio truyền hình, mục tiêu cần hướng đến là dưới 20ms, đòi hỏi sự kết hợp chặt chẽ giữa phần cứng chất lượng, thiết kế hệ thống tối giản và cấu hình phần mềm phù hợp. Đây cũng là một trong những yếu tố quan trọng cần xem xét bên cạnh thông số hình ảnh khi đánh giá chất lượng tổng thể của một hệ thống màn hình LED.
