Trước khi nói đến trọng lượng, cần hiểu rõ module LED là gì. Đây là đơn vị hiển thị nhỏ nhất cấu thành nên một màn hình LED hoàn chỉnh, giống như từng viên gạch tạo nên một bức tường. Mỗi module bao gồm các thành phần chính: bóng LED phát sáng, bảng mạch PCB, IC điều khiển và khung module giữ cố định tất cả lại với nhau.
Vậy tại sao cùng là module LED mà trọng lượng lại chênh lệch nhau khá nhiều giữa các sản phẩm? Câu trả lời nằm ở chỗ: không có một “chuẩn trọng lượng” duy nhất cho tất cả các loại module. Mỗi module được thiết kế cho một mục đích, môi trường và yêu cầu kỹ thuật khác nhau, dẫn đến sự khác biệt về:
- Kích thước vật lý của module
- Công nghệ LED được sử dụng
- Vật liệu làm khung và vỏ
- Thiết kế hệ thống tản nhiệt
Sự chênh lệch này tưởng chừng nhỏ ở từng module đơn lẻ, nhưng khi nhân lên hàng trăm, hàng nghìn module trong một màn hình lớn, tổng trọng lượng có thể chênh nhau hàng tạ – ảnh hưởng trực tiếp đến kết cấu lắp đặt, chi phí thi công và độ bền lâu dài của toàn hệ thống.
Mục lục

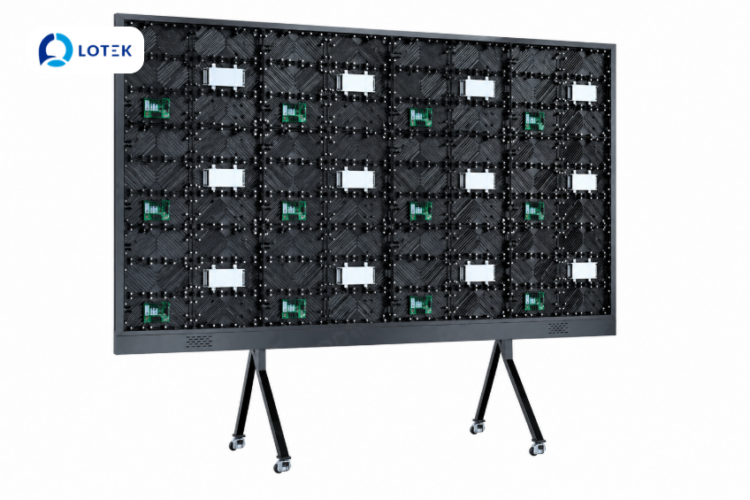

Các yếu tố cấu thành trọng lượng module LED
1. Vật liệu khung và vỏ module
Đây là yếu tố ảnh hưởng lớn nhất đến trọng lượng của một module LED. Hiện tại, trên thị trường có hai nhóm vật liệu chính:
Khung nhựa: nhẹ hơn đáng kể, giá thành thấp, phù hợp với màn hình indoor – nơi không phải chịu tác động của mưa, gió, nhiệt độ khắc nghiệt bên ngoài. Tuy nhiên, khả năng tản nhiệt của nhựa kém hơn so với kim loại.
Khung nhôm hoặc hợp kim: nặng hơn nhưng có độ bền cơ học cao, tản nhiệt tốt và chịu được điều kiện thời tiết khắc nghiệt. Đây là lựa chọn tiêu chuẩn cho màn hình LED outdoor.
Cùng một thiết kế module, chỉ riêng việc chuyển từ khung nhựa sang khung nhôm đã có thể làm tăng trọng lượng lên 30–50%.
2. Mật độ điểm ảnh (Pixel Pitch)
Pixel pitch là khoảng cách giữa các điểm ảnh, nó ảnh hưởng trực tiếp đến số lượng LED được gắn trên mỗi module:
- Module có pixel nhỏ như P1.5, P2 chứa số lượng LED dày đặc hơn nhiều, đòi hỏi PCB dày hơn và nhiều linh kiện hỗ trợ hơn, kéo theo trọng lượng tăng lên.
- Module có pixel lớn như P6, P10 có ít LED hơn trên cùng diện tích, cấu trúc đơn giản hơn và nhẹ hơn đáng kể.
Đây là lý do tại sao màn hình LED indoor dùng cho phòng họp hay studio – thường dùng pixel pitch nhỏ để hiển thị sắc nét – có thể nặng hơn màn hình quảng cáo ngoài trời cùng diện tích dù nhìn bên ngoài tương tự nhau.
3. Kích thước module
Kích thước vật lý của module cũng quyết định trọng lượng. Các kích thước phổ biến trên thị trường hiện nay là 320×160mm, 250×250mm hay 192×192mm. Module có diện tích lớn hơn đương nhiên sẽ nặng hơn, nhưng cũng có lợi thế là giảm số lượng module cần dùng cho một màn hình cùng kích thước – từ đó giảm số mối ghép nối, tăng tính đồng đều của hình ảnh.
4. Loại bóng LED (SMD, DIP, COB)
Công nghệ LED sử dụng cũng tạo ra sự khác biệt về trọng lượng:
- DIP (Dual In-line Package): bóng LED dạng cắm chân, kích thước lớn hơn, thường dùng cho màn hình outdoor cũ. Do bóng lớn và chân cắm qua PCB nên module DIP thường nặng hơn.
- SMD (Surface Mount Device): bóng LED dán bề mặt, nhỏ gọn và nhẹ hơn DIP, hiện là công nghệ phổ biến nhất cho cả indoor lẫn outdoor.
- COB (Chip-on-Board): nhiều chip LED được tích hợp trực tiếp lên một nền, tạo cấu trúc khác biệt. COB thường có bề mặt phẳng, bền hơn và có cách phân bổ nhiệt riêng, trọng lượng phụ thuộc vào thiết kế cụ thể từng nhà sản xuất.
5. PCB và các linh kiện điện tử
Bảng mạch PCB là “xương sống” của module LED. PCB dày hơn đồng nghĩa với độ bền cao hơn nhưng cũng nặng hơn. Ngoài ra, các linh kiện đi kèm như IC điều khiển, tụ điện, điện trở – dù nhỏ bé – cũng góp phần vào tổng khối lượng, đặc biệt với những module có mật độ linh kiện cao.
6. Hệ thống tản nhiệt và chống nước
Module dùng cho màn hình outdoor thường được trang bị thêm lớp phủ chống ẩm, keo bảo vệ mạch và gioăng cao su chống nước ở các mối ghép. Những lớp bảo vệ này tuy mỏng nhưng cộng dồn lại cũng làm tăng trọng lượng module so với phiên bản indoor tương đương.

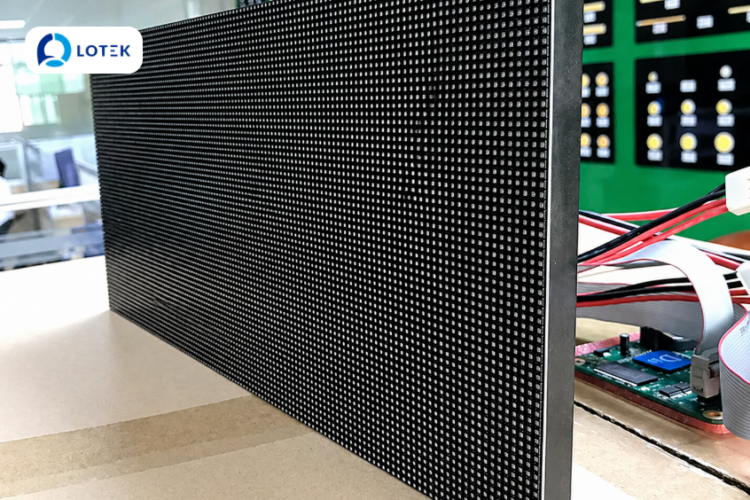

Trọng lượng module LED ảnh hưởng đến những gì?
Đây là phần nhiều khách hàng quan tâm nhất khi tư vấn lắp đặt màn hình LED, bởi trọng lượng module không chỉ là con số kỹ thuật – nó ảnh hưởng đến gần như mọi khía cạnh của dự án.
1. Ảnh hưởng đến kết cấu khung màn hình
Module càng nặng, khung đỡ màn hình cần được thiết kế chắc chắn hơn tương ứng. Điều này có nghĩa là thép dày hơn, nhiều điểm gia cố hơn và chi phí gia công tăng lên. Ngược lại, khi chọn được module nhẹ phù hợp, khung có thể được tối giản hóa mà vẫn đảm bảo an toàn – tiết kiệm đáng kể chi phí vật liệu. Để hiểu rõ hơn về vai trò của khung trong toàn bộ hệ thống, bạn có thể tham khảo bài viết về hệ thống khung màn hình LED – cấu trúc và đặc điểm.
2. Ảnh hưởng đến tải trọng công trình
Một màn hình LED lớn có thể bao gồm hàng trăm đến hàng nghìn module. Khi đó, tổng trọng lượng không còn là chuyện nhỏ nữa, có thể lên đến vài trăm kg, thậm chí vài tấn khi cộng cả khung và phụ kiện.
Điều này đặt ra yêu cầu bắt buộc phải tính toán:
- Khả năng chịu lực của tường hoặc sàn tại vị trí lắp đặt
- Kết cấu treo (móc, dây cáp, giá đỡ) đủ tiêu chuẩn chịu tải
- Phương án gia cố bổ sung nếu cần thiết
Bỏ qua bước này có thể dẫn đến nguy cơ mất an toàn nghiêm trọng, đặc biệt với các màn hình lắp ngoài trời hoặc trên cao.
3. Ảnh hưởng đến độ bền lâu dài
Module quá nặng tạo ra áp lực liên tục lên khung và các mối ghép. Theo thời gian, điều này có thể khiến ốc vít bị lỏng dần, khung bị cong hoặc biến dạng nhẹ, ảnh hưởng đến tính đồng đều của bề mặt hiển thị. Module nhẹ hơn giúp giảm lực tác động lên kết cấu, từ đó tăng độ ổn định và tuổi thọ tổng thể của hệ thống.
4. Ảnh hưởng đến thi công và bảo trì
Trong thực tế thi công, trọng lượng module ảnh hưởng rõ rệt đến tốc độ và chi phí lắp đặt:
- Module nhẹ dễ vận chuyển lên cao, lắp đặt nhanh hơn, ít tốn nhân công hơn và không cần thiết bị nâng chuyên dụng.
- Module nặng đòi hỏi ít nhất 2 người cho mỗi thao tác lắp, cần giàn giáo hoặc xe nâng, và thời gian thi công kéo dài hơn đáng kể.
Về bảo trì, module nhẹ cũng dễ tháo lắp thay thế hơn khi có sự cố, giảm thời gian ngừng hoạt động của màn hình.
5. Ảnh hưởng đến chi phí tổng thể dự án
Trọng lượng module tác động đến nhiều hạng mục chi phí cùng lúc: vật liệu khung, nhân công thi công, phương tiện vận chuyển và thậm chí cả chi phí gia cố công trình. Khi cộng tất cả lại, sự chênh lệch giữa việc chọn module nặng và module nhẹ phù hợp có thể lên đến 15–25% tổng chi phí dự án, con số đáng để cân nhắc kỹ trước khi quyết định.
Trọng lượng module LED bao nhiêu là hợp lý?
Câu hỏi này không có một đáp án duy nhất, vì “hợp lý” phụ thuộc hoàn toàn vào ứng dụng cụ thể. Tuy nhiên, có một số nguyên tắc chung giúp bạn định hướng lựa chọn.
1. Không có con số cố định
Trọng lượng một module LED trên thị trường hiện nay dao động khá rộng, từ khoảng 0,5kg đến hơn 3kg/module tùy loại. Sự khác biệt này đến từ tổng hòa của tất cả các yếu tố đã phân tích ở trên: loại màn hình (indoor/outdoor), pixel pitch, kích thước module và vật liệu sử dụng.
2. Xu hướng từ các nhà sản xuất lớn
Một xu hướng rõ nét trong ngành là các hãng sản xuất đang liên tục tối ưu hóa trọng lượng module mà không đánh đổi độ bền. Các giải pháp phổ biến bao gồm sử dụng nhôm đúc nguyên khối thay vì thép, ứng dụng vật liệu composite nhẹ cho khung, và thiết kế lại cấu trúc PCB để giảm số lớp mà vẫn đảm bảo hiệu suất điện.
Mục tiêu của xu hướng này rất rõ ràng: giảm tải trọng tổng thể, tăng hiệu suất lắp đặt và mở rộng khả năng ứng dụng cho các không gian có kết cấu công trình hạn chế về tải trọng.
3. Nguyên tắc lựa chọn theo môi trường sử dụng
| Môi trường | Ưu tiên về trọng lượng | Lý do |
|---|---|---|
| Indoor (phòng họp, sự kiện, trung tâm thương mại) | Ưu tiên module nhẹ | Kết cấu công trình thường không được thiết kế cho tải trọng lớn; dễ thi công, bảo trì |
| Outdoor (bảng quảng cáo, sân vận động) | Cân bằng giữa độ bền và trọng lượng | Cần chịu được mưa, gió, nhiệt độ; không thể hy sinh độ bền để giảm trọng lượng |
| Màn hình treo cao, trần nhà | Ưu tiên module nhẹ nhất có thể | An toàn kết cấu là yếu tố hàng đầu |

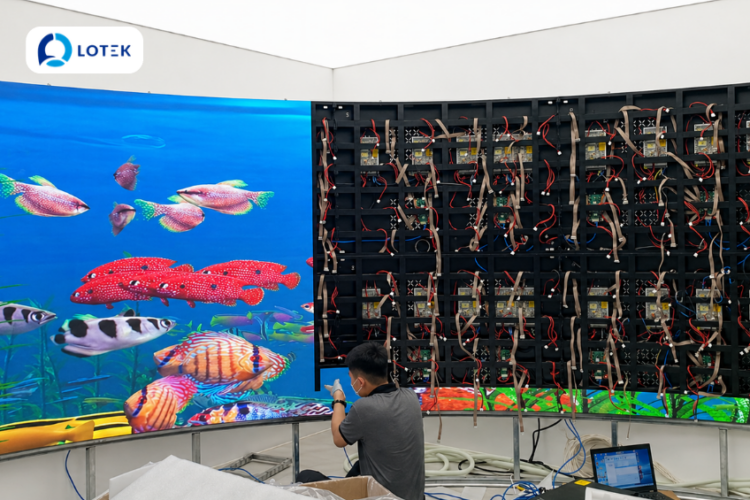

Cách tính tổng trọng lượng màn hình LED
Biết trọng lượng từng module là chưa đủ, điều quan trọng hơn là tính được tổng tải trọng của toàn bộ hệ thống để chuẩn bị kết cấu lắp đặt phù hợp.
1. Công thức cơ bản
Tổng trọng lượng = (Số module × trọng lượng mỗi module) + trọng lượng khung + trọng lượng phụ kiện
Phụ kiện ở đây bao gồm: bộ nguồn (PSU), cáp điện, card điều khiển, ốc vít, ray treo và các thiết bị hỗ trợ khác. Thành phần này thường bị bỏ sót trong tính toán ban đầu nhưng có thể chiếm 20–30% tổng trọng lượng hệ thống.
2. Ví dụ minh họa thực tế
Giả sử một màn hình LED outdoor có thông số như sau:
- Tổng số module: 200 module
- Trọng lượng mỗi module: 1,5 kg
- Tổng trọng lượng module: 200 × 1,5 = 300 kg
- Khung thép + bộ nguồn + phụ kiện: ước tính thêm 150–300 kg
- Tổng tải trọng toàn hệ thống: khoảng 450–600 kg
Con số này cho thấy rõ: một màn hình LED tưởng chừng “bình thường” thực ra có thể tạo ra tải trọng nửa tấn trở lên lên kết cấu công trình. Việc lựa chọn module có trọng lượng phù hợp ngay từ đầu, thay vì chỉ chú trọng vào thông số hình ảnh là quyết định kỹ thuật quan trọng không kém.
Để đảm bảo an toàn và hiệu quả, bạn nên tham khảo quy trình thi công lắp đặt màn hình LED chuẩn kỹ thuật , trong đó tính toán tải trọng và lựa chọn kết cấu lắp đặt là những bước không thể bỏ qua.
Tổng kết
Trọng lượng module LED là thông số kỹ thuật ít được chú ý nhưng lại có ảnh hưởng dây chuyền đến rất nhiều khía cạnh của một dự án màn hình: từ kết cấu lắp đặt, chi phí thi công, độ bền vận hành cho đến sự an toàn lâu dài của công trình.
Những điểm cần ghi nhớ khi lựa chọn module LED:
- Không có trọng lượng “chuẩn” cho mọi loại module – mỗi ứng dụng có yêu cầu khác nhau.
- Vật liệu khung là yếu tố ảnh hưởng lớn nhất đến trọng lượng, tiếp theo là pixel pitch và kích thước module.
- Luôn tính tổng tải trọng toàn hệ thống – bao gồm cả khung và phụ kiện – trước khi quyết định kết cấu lắp đặt.
- Với màn hình indoor, ưu tiên module nhẹ. Với outdoor, cân bằng giữa độ bền và trọng lượng.
Nếu bạn đang cân nhắc đầu tư màn hình LED cho doanh nghiệp hoặc dự án cụ thể, việc tư vấn kỹ về thông số module ngay từ đầu, bao gồm cả trọng lượng, sẽ giúp tránh được nhiều chi phí phát sinh không đáng có trong quá trình thi công và vận hành sau này. Bạn cũng có thể tìm hiểu thêm về các kích thước module màn hình LED phổ biến để có cái nhìn toàn diện hơn trước khi đưa ra quyết định.
