Tìm hiểu hệ thống tản nhiệt của màn hình LED

Khi vận hành liên tục, đặc biệt là dưới ánh nắng mặt trời hoặc trong môi trường có cường độ sáng cao, màn hình LED tạo ra một lượng nhiệt rất lớn. Nếu lượng nhiệt này không được kiểm soát và tản ra môi trường một cách hiệu quả, nó sẽ trở thành “kẻ thù số một” của tuổi thọ và hiệu suất hiển thị. Hệ thống tản nhiệt không chỉ đơn thuần là những chiếc quạt hay khe thông gió, mà là một tổ hợp các giải pháp kỹ thuật được tính toán kỹ lưỡng từ khâu vật liệu, thiết kế cabinet cho đến các thiết bị làm mát chủ động. Bài viết này sẽ phân tích chi tiết về hệ thống tản nhiệt của màn hình LED, giúp bạn hiểu rõ tầm quan trọng và cách thức hoạt động của nó.

1. Tại sao tản nhiệt lại quan trọng với màn hình LED?

Mọi thiết bị điện tử khi hoạt động đều sinh nhiệt, và màn hình LED cũng không ngoại lệ. Nhiệt lượng này đến từ ba nguồn chính: chip LED phát sáng, bộ nguồn chuyển đổi điện, và card điều khiển xử lý tín hiệu. Nếu nhiệt độ tại các điểm bán dẫn vượt quá ngưỡng cho phép, hậu quả sẽ rất nghiêm trọng.

Thứ nhất, nhiệt độ cao làm suy giảm quang thông của chip LED một cách nhanh chóng, khiến màn hình tối đi rõ rệt chỉ sau một thời gian ngắn sử dụng. Thứ hai, nhiệt là tác nhân chính gây ra hiện tượng đứt dây dẫn vàng bên trong gói LED hoặc bong mối hàn, dẫn đến điểm chết hàng loạt. Thứ ba, các linh kiện điện tử như tụ điện, IC trên bo mạch nguồn và card điều khiển sẽ bị lão hóa nhanh gấp nhiều lần nếu hoạt động trong môi trường nhiệt độ cao liên tục. Cuối cùng, nhiệt độ quá cao còn tiềm ẩn nguy cơ chập cháy, đặc biệt với các hệ thống ngoài trời không được giám sát thường xuyên. Do đó, một hệ thống tản nhiệt tốt chính là yếu tố quyết định đến độ bền và sự ổn định lâu dài của toàn bộ màn hình.

2. Các yếu tố ảnh hưởng đến lượng nhiệt sinh ra

Trước khi đi vào giải pháp, cần hiểu rõ những yếu tố nào quyết định lượng nhiệt mà màn hình LED tạo ra:

• Độ sáng (Brightness): Đây là yếu tố ảnh hưởng lớn nhất. Để đạt được độ sáng cao (trên 6.000 nit cho ngoài trời), chip LED phải hoạt động với dòng điện lớn hơn, đồng nghĩa với việc sinh ra nhiều nhiệt hơn. Một màn hình ngoài trời chạy ở 8.000 nit sẽ nóng hơn rất nhiều so với một màn hình trong nhà chỉ chạy ở 1.200 nit.
• Mật độ điểm ảnh (Pixel Pitch): Màn hình có pixel pitch càng nhỏ thì mật độ linh kiện trên mỗi mét vuông càng cao. Hàng triệu chip LED và IC điều khiển được nhồi nhét trong một diện tích nhỏ sẽ tạo ra mật độ nhiệt cục bộ rất lớn. Đây chính là thách thức kỹ thuật đối với các dòng màn hình LED fine pitch (P0.9 đến P1.5).
• Hiệu suất của bộ nguồn: Bộ nguồn có hiệu suất chuyển đổi thấp sẽ tự sinh ra rất nhiều nhiệt. Phần năng lượng thất thoát không chuyển thành điện một chiều sẽ biến thành nhiệt năng ngay trên bo mạch nguồn. Nguồn chất lượng cao như Mean Well có hiệu suất lên đến 93%, giúp giảm đáng kể lượng nhiệt thải ra.
• Nhiệt độ môi trường và bức xạ mặt trời: Với màn hình ngoài trời, nhiệt độ môi trường 40°C cộng với bức xạ nhiệt trực tiếp từ mặt trời chiếu vào cabinet có thể đẩy nhiệt độ bên trong lên đến 70°C nếu không có biện pháp che chắn và làm mát.

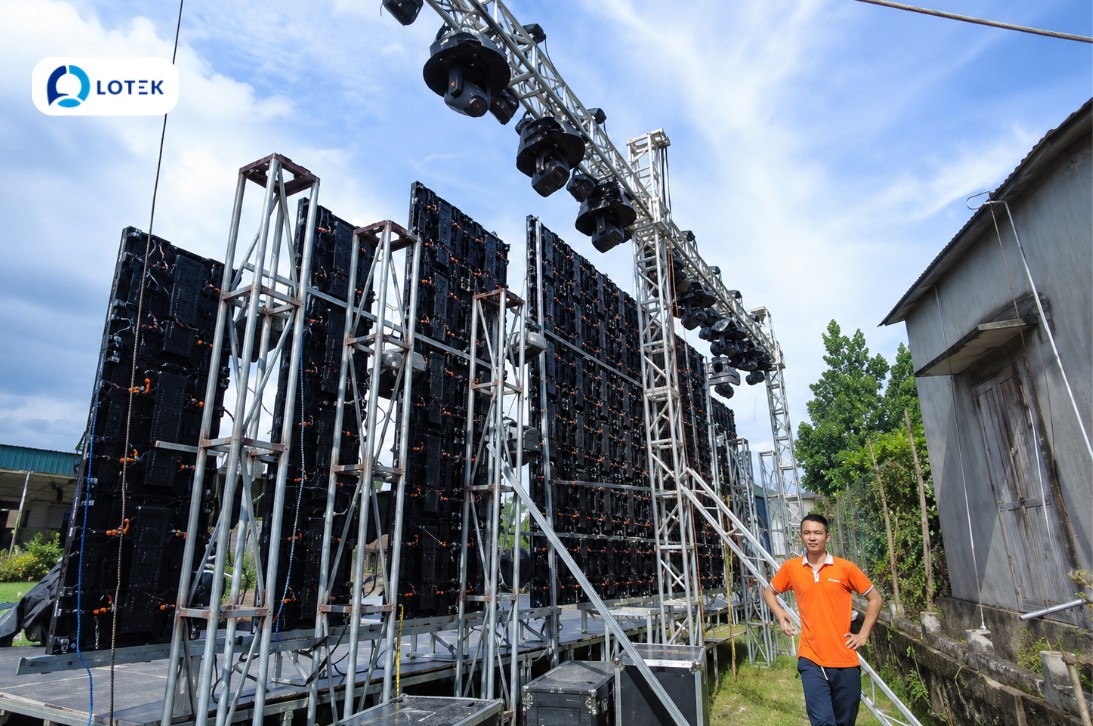

3. Các phương pháp tản nhiệt cho màn hình LED

Để đối phó với lượng nhiệt khổng lồ này, các kỹ sư đã phát triển một hệ thống tản nhiệt đa lớp, kết hợp nhiều phương pháp khác nhau.

3.1. Tản nhiệt thụ động (Passive Cooling)

Đây là lớp bảo vệ đầu tiên và cũng là nền tảng của mọi hệ thống tản nhiệt, hoạt động dựa trên nguyên lý dẫn nhiệt và đối lưu tự nhiên, không cần năng lượng để vận hành.

• Vật liệu cabinet: Đây là yếu tố then chốt. Cabinet làm từ nhôm đúc (die-cast aluminum) có khả năng dẫn nhiệt tốt hơn gấp 3 lần so với cabinet làm từ sắt. Nhiệt từ module LED và nguồn sẽ được truyền nhanh ra toàn bộ khung cabinet và tản ra không khí xung quanh. Đây là lý do nhôm đúc là lựa chọn hàng đầu cho các dòng màn hình cao cấp và cho thuê.
• Thiết kế khe tản nhiệt: Mặt sau của cabinet luôn được thiết kế các rãnh hoặc gờ nổi để tăng diện tích bề mặt tiếp xúc với không khí, giúp tản nhiệt nhanh hơn. Các khe hút gió ở cạnh dưới và khe thoát gió ở cạnh trên tạo ra một luồng đối lưu tự nhiên: khí mát đi vào từ dưới, hấp thụ nhiệt và thoát ra ngoài từ trên.
• Keo tản nhiệt và miếng đệm nhiệt: Giữa các linh kiện phát nhiệt chính (như IC điều khiển, chip LED trên module COB) và bề mặt kim loại của cabinet luôn có một lớp keo hoặc miếng đệm tản nhiệt chuyên dụng. Chúng có tác dụng lấp đầy các khe hở siêu nhỏ, tăng cường hiệu quả truyền nhiệt từ linh kiện ra vỏ cabinet.

3.2. Tản nhiệt chủ động (Active Cooling)

Khi tản nhiệt thụ động là không đủ, đặc biệt với màn hình ngoài trời hoặc màn hình chạy độ sáng cao, các thiết bị làm mát chủ động sẽ được kích hoạt.

• Quạt làm mát: Đây là giải pháp phổ biến nhất. Các quạt công nghiệp được gắn ở mặt sau của mỗi cabinet hoặc mỗi cụm cabinet, hoạt động liên tục để thổi khí nóng ra ngoài và hút khí mát vào. Quạt cho màn hình LED phải là loại vòng bi kín, chịu nhiệt tốt và có độ ồn thấp. Nhiều hệ thống cao cấp còn tích hợp cảm biến nhiệt độ để điều khiển tốc độ quạt một cách thông minh, vừa tiết kiệm điện vừa kéo dài tuổi thọ quạt.
• Điều hòa mini: Đối với những màn hình billboard ngoài trời cỡ lớn ở những vùng khí hậu cực nóng, hoặc những cabinet được thiết kế kín hoàn toàn để đạt chuẩn IP66, việc chỉ dùng quạt là không đủ. Khi đó, các kỹ sư sẽ tích hợp những bộ điều hòa mini công suất nhỏ ngay bên trong tủ điện của màn hình. Các bộ điều hòa này không chỉ làm mát mà còn kiểm soát độ ẩm, ngăn chặn hơi nước ngưng tụ bên trong cabinet vào ban đêm.

4. Sự khác biệt về tản nhiệt giữa màn hình trong nhà và ngoài trời

Tiêu chí	Màn hình LED trong nhà	Màn hình LED ngoài trời
Nguồn nhiệt chính	Chip LED và linh kiện điện tử	Chip LED, linh kiện điện tử và bức xạ mặt trời
Yêu cầu về độ ồn	Rất cao (yên tĩnh)	Thấp hơn
Phương pháp chính	Tản nhiệt thụ động (nhôm đúc, đối lưu)	Kết hợp chủ động (quạt, điều hòa) và thụ động
Thiết kế đặc thù	Ưu tiên thiết kế mỏng, thẩm mỹ	Ưu tiên chống nước, chống bụi (IP65+)
Ví dụ điển hình	Màn hình P1.5 phòng họp	Billboard P8 cạnh quốc lộ

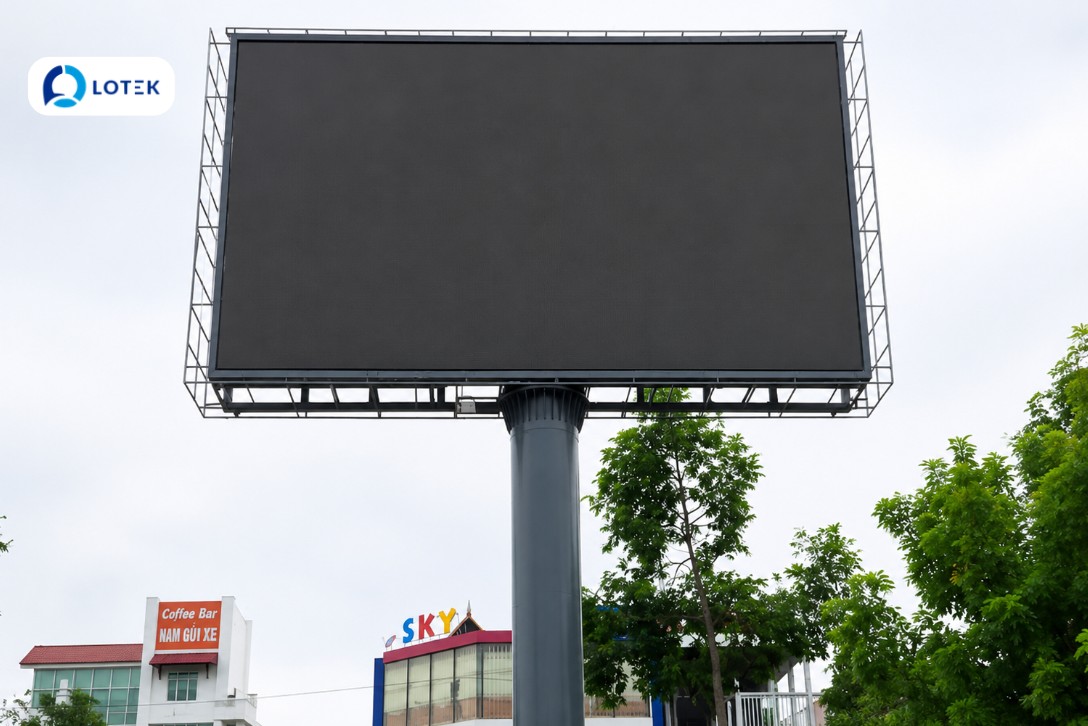

5. Hậu quả của việc tản nhiệt kém và cách nhận biết



Một hệ thống tản nhiệt hoạt động không hiệu quả sẽ sớm để lại những dấu hiệu nhận biết rõ ràng trên màn hình. Đầu tiên là hiện tượng mất màu hoặc loang màu ở một số vùng, do chip LED đỏ thường suy giảm nhanh hơn khi quá nhiệt, làm mất cân bằng trắng. Tiếp theo, bạn có thể thấy màn hình tự động tắt hoặc khởi động lại đột ngột vào những giờ nắng nóng cao điểm, đó là do mạch bảo vệ quá nhiệt trên bộ nguồn đã kích hoạt. Nguy hiểm nhất là khi chạm vào mặt sau cabinet thấy nóng rát bất thường, đây là dấu hiệu cảnh báo hệ thống đang quá tải nhiệt và có nguy cơ cháy nổ.

Để tránh những hậu quả này, việc bảo trì hệ thống tản nhiệt định kỳ là cực kỳ quan trọng. Bụi bẩn bám vào cánh quạt và khe tản nhiệt sẽ làm giảm hiệu suất làm mát một cách đáng kể. Bạn nên vệ sinh các khe gió và quạt ít nhất 3 tháng một lần, đồng thời kiểm tra hoạt động của các cảm biến nhiệt độ (nếu có). Tham khảo thêm về cách bảo trì và kéo dài tuổi thọ màn hình LED tại bài viết Tuổi thọ của màn hình LED dưới góc nhìn kỹ thuật và thực tế.

Kết luận

Hệ thống tản nhiệt là một trong những yếu tố kỹ thuật cốt lõi quyết định sự thành công hay thất bại của một dự án màn hình LED. Một hệ thống được thiết kế tốt, với sự kết hợp hài hòa giữa vật liệu cao cấp, thiết kế cơ khí thông minh và các thiết bị làm mát chủ động, sẽ đảm bảo rằng “trái tim” và “bộ não” của màn hình luôn hoạt động trong điều kiện lý tưởng nhất. Ngược lại, việc tiết kiệm chi phí cho hệ thống tản nhiệt cũng đồng nghĩa với việc đánh cược vào tuổi thọ và sự an toàn của toàn bộ công trình.

Đọc thêm về các yếu tố điện năng ảnh hưởng đến nhiệt lượng của màn hình LED: Màn hình LED tiêu thụ điện như thế nào?.
