Trọng lượng cabinet ảnh hưởng thế nào đến công trình?

Khi thiết kế một hệ thống màn hình LED module, trọng lượng của cabinet – khung kim loại đỡ phía sau các tấm module, thường bị xem nhẹ so với những thông số hào nhoáng như độ phân giải hay độ sáng. Nhưng trong thực tế thi công, chính trọng lượng cabinet mới là yếu tố quyết định đến kết cấu khung treo, tải trọng lên tòa nhà, chi phí vận chuyển, nhân công lắp đặt và cả mức độ an toàn của công trình trong dài hạn. Một sai sót nhỏ trong việc tính toán tải trọng cabinet có thể dẫn đến hậu quả nghiêm trọng: khung treo bị võng, màn hình rung lắc, thậm chí sập đổ gây nguy hiểm cho con người. Bài viết này sẽ phân tích chi tiết cách trọng lượng cabinet ảnh hưởng đến từng khía cạnh của công trình màn hình LED, giúp bạn có quyết định chính xác ngay từ khâu lựa chọn thiết bị.

1. Trọng lượng cabinet đến từ đâu?

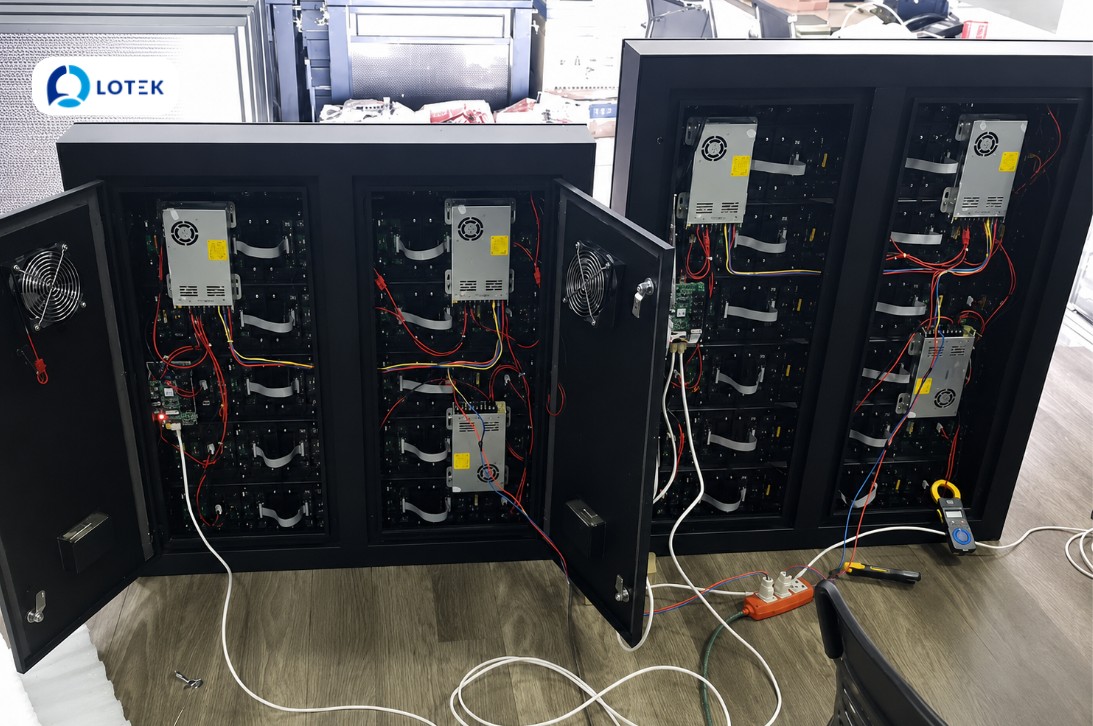

Trước khi đi vào phân tích ảnh hưởng, cần hiểu rõ trọng lượng của một cabinet màn hình LED được tạo thành từ những thành phần nào. Mỗi cabinet là một khối hộp hoàn chỉnh bao gồm:

• Khung cabinet: Đây là thành phần nặng nhất, quyết định phần lớn tổng trọng lượng. Vật liệu phổ biến là thép tấm (sắt) hoặc hợp kim nhôm đúc. Cabinet sắt thường nặng gấp 1,5 đến 2 lần cabinet nhôm cùng kích thước.
• Module LED: Mỗi cabinet chứa từ 4 đến 12 module LED tùy thiết kế. Trọng lượng module phụ thuộc vào loại chip, mặt nạ và lớp keo bảo vệ. Module có phủ GOB (Glue on Board) thường nặng hơn module thường một chút.
• Nguồn điện và card thu tín hiệu: Các linh kiện điện tử bên trong cabinet cũng đóng góp một phần vào tổng trọng lượng, dù không lớn so với khung và module.
• Phụ kiện cơ khí: Chốt khóa, ốc vít, tay cầm, gioăng cao su, tất cả đều cộng dồn vào khối lượng cuối cùng.

Tổng trọng lượng của một cabinet 500x500mm tiêu chuẩn dao động từ 7-10 kg đối với nhôm đúc và 12-18 kg đối với sắt. Với màn hình lớn hàng chục mét vuông, sự chênh lệch này nhân lên thành hàng trăm kg, thậm chí hàng tấn.

2. Ảnh hưởng đến kết cấu khung treo và tòa nhà

2.1. Tải trọng tác động lên kết cấu chịu lực

Đây là hệ quả trực tiếp và quan trọng nhất của trọng lượng cabinet. Mỗi mét vuông màn hình LED có thể nặng từ 20 kg đến 60 kg tùy loại cabinet. Khi nhân với diện tích hàng chục hoặc hàng trăm mét vuông, tổng tải trọng đè lên khung treo và điểm neo vào tòa nhà là rất lớn.

Với màn hình lắp trên tường, lực tác động chủ yếu là lực cắt và mô-men uốn lên các bu-lông neo. Với màn hình treo trên trần hoặc trên khung thép độc lập, còn phải tính đến tải trọng động khi có gió hoặc rung chấn. Nếu trọng lượng cabinet vượt quá khả năng chịu lực của kết cấu hiện hữu, chủ đầu tư buộc phải gia cố thêm, làm tăng đáng kể chi phí thi công phần thô.

2.2. Yêu cầu về khung thép và móng trụ

Cabinet càng nặng, khung thép đỡ phía sau càng phải dày và nhiều thanh giằng hơn. Với billboard ngoài trời, móng trụ bê tông cũng phải lớn hơn để chịu được tổng tải trọng của toàn bộ kết cấu cộng với tải trọng gió. Sự khác biệt về trọng lượng cabinet có thể là ranh giới giữa một móng trụ đơn giản và một móng trụ phải khoan nhồi sâu hàng chục mét, kéo theo chi phí tăng gấp bội.

3. Ảnh hưởng đến chi phí vận chuyển và logistics

Trong các dự án màn hình LED cho thuê hoặc sự kiện, màn hình phải được vận chuyển liên tục giữa các địa điểm. Trọng lượng cabinet ảnh hưởng trực tiếp đến:

• Chi phí vận chuyển: Xe tải chở hàng nặng hơn sẽ tiêu hao nhiên liệu nhiều hơn, và nếu vượt quá tải trọng cho phép còn phát sinh chi phí phạt hoặc phải thuê xe lớn hơn.
• Nhân công bốc xếp: Cabinet nặng 18 kg đòi hỏi 2 người khiêng, trong khi cabinet 9 kg một người có thể xử lý được. Với hệ thống hàng trăm cabinet, sự khác biệt về thời gian và nhân công là rất lớn.
• Flight case: Cabinet nặng hơn đòi hỏi thùng chuyên dụng chắc chắn hơn, bản thân thùng cũng nặng hơn, càng làm tăng tổng khối lượng vận chuyển.

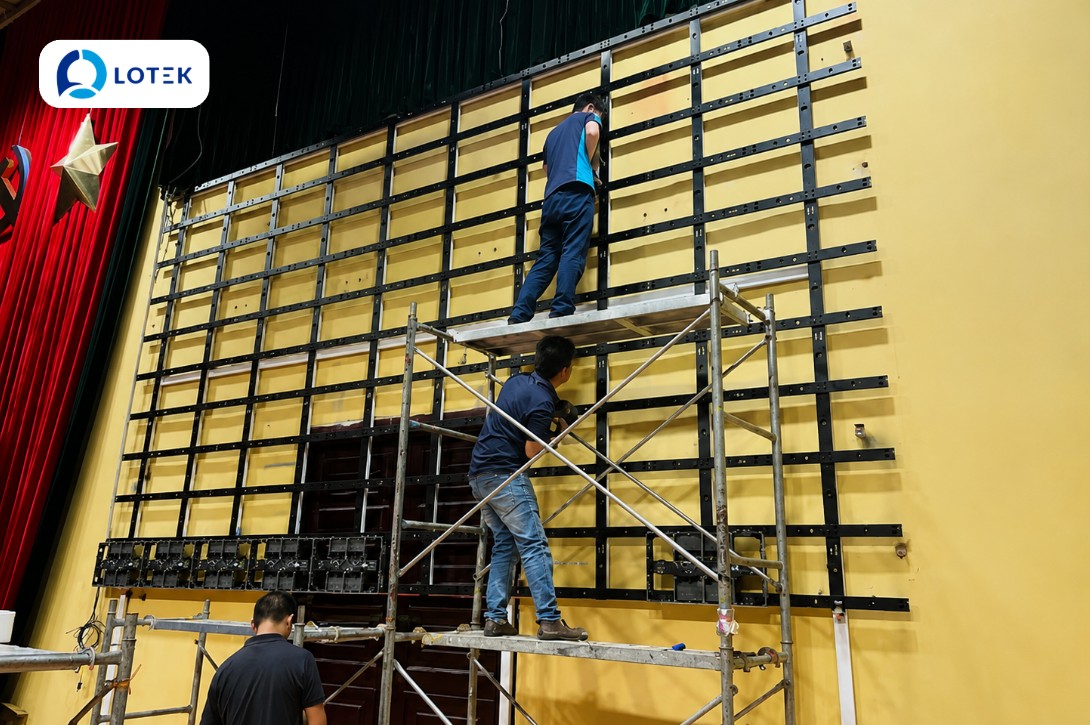

4. Ảnh hưởng đến tiến độ và an toàn thi công



4.1. Tốc độ lắp ráp

Cabinet nhẹ hơn cho phép công nhân thao tác nhanh hơn, ít mệt mỏi hơn. Với các dự án sự kiện cần dựng màn hình trong vài giờ, trọng lượng cabinet là yếu tố then chốt. Một đội 4 người có thể lắp xong 50 mét vuông màn hình cabinet nhôm trong 3-4 giờ, nhưng với cabinet sắt cùng diện tích có thể mất 5-6 giờ hoặc cần thêm nhân lực.

4.2. An toàn lao động

Cabinet nặng làm tăng nguy cơ tai nạn trong quá trình lắp đặt: rơi cabinet vào người, trượt tay khi nâng lên cao, căng cơ và chấn thương lưng cho công nhân. Ngoài ra, một khi đã lắp lên cao, cabinet nặng hơn gây áp lực lớn hơn lên các chốt khóa và khung treo tạm, tăng nguy cơ sập đổ trong quá trình thi công. An toàn lao động là yếu tố không thể đánh đổi, và trọng lượng cabinet góp phần quan trọng vào việc đảm bảo an toàn trên công trường.

5. Ảnh hưởng đến độ bền và bảo trì dài hạn

Trọng lượng cabinet không chỉ tác động trong giai đoạn lắp đặt mà còn ảnh hưởng suốt vòng đời của công trình. Cabinet nặng hơn tạo ra ứng suất lớn hơn lên các điểm neo và khung thép theo thời gian, đặc biệt trong điều kiện có rung động (gần đường lớn, cầu vượt) hoặc gió mạnh. Vật liệu kim loại dưới ứng suất liên tục có thể bị mỏi, dẫn đến biến dạng vi mô, nứt mối hàn hoặc lỏng bu-lông neo. Điều này đồng nghĩa với việc phải kiểm tra và bảo trì thường xuyên hơn, tốn kém hơn.

Ngoài ra, khi cần thay thế một cabinet bị hỏng, cabinet nặng hơn khiến công tác bảo trì khó khăn hơn, đặc biệt nếu màn hình lắp ở vị trí trên cao hoặc khó tiếp cận.

Đọc thêm về thiết kế khung và kết cấu chịu lực: Hệ thống khung màn hình LED – cấu trúc đặc điểm.

6. Bảng so sánh ảnh hưởng giữa cabinet nặng và cabinet nhẹ

Khía cạnh ảnh hưởng	Cabinet nặng (sắt, thép dày)	Cabinet nhẹ (nhôm đúc, magnesium)
Tải trọng lên tòa nhà	Cao, có thể cần gia cố kết cấu	Thấp hơn, ít ảnh hưởng đến công trình
Khung thép và móng trụ	Phải lớn hơn, tốn kém hơn	Nhẹ hơn, tiết kiệm chi phí phần thô
Chi phí vận chuyển	Cao hơn (nhiên liệu, thùng xe lớn)	Thấp hơn
Tốc độ lắp ráp	Chậm hơn, cần nhiều nhân công	Nhanh hơn, ít nhân công hơn
An toàn thi công	Nguy cơ tai nạn cao hơn	An toàn hơn, dễ thao tác
Độ bền điểm neo	Ứng suất lớn, dễ mỏi vật liệu	Ứng suất thấp hơn, bền hơn theo thời gian
Bảo trì và thay thế	Khó khăn, tốn thời gian	Dễ dàng, nhanh chóng

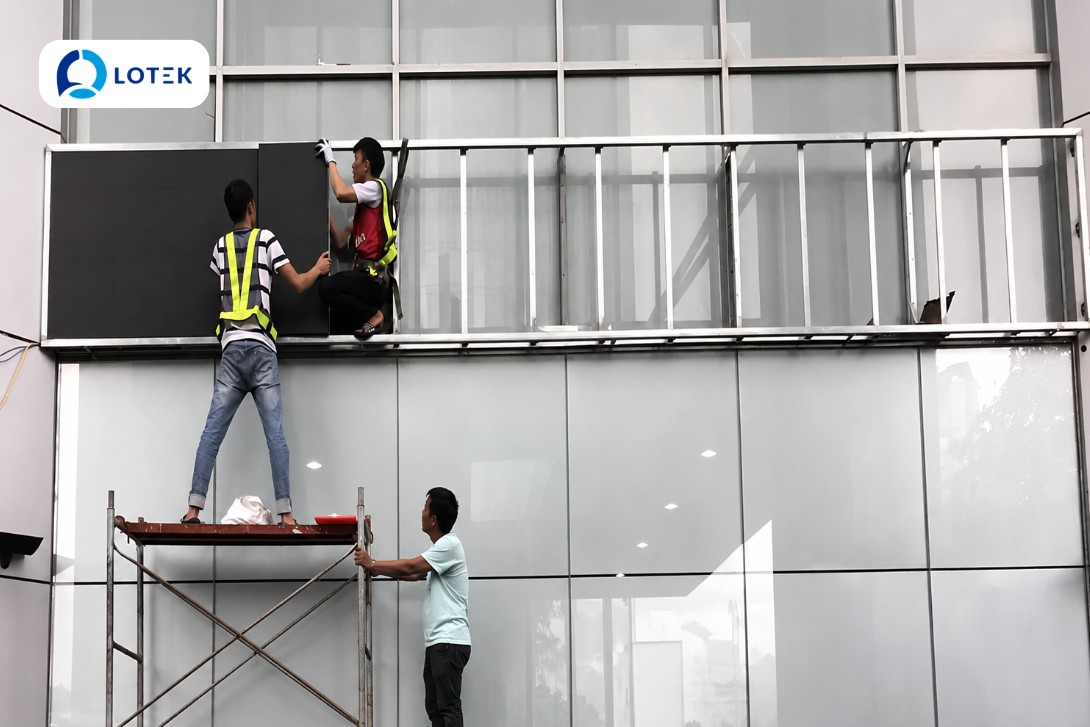

7. Lựa chọn cabinet theo loại công trình

Tùy vào tính chất công trình mà yêu cầu về trọng lượng cabinet sẽ khác nhau:

• Công trình cố định trong nhà (phòng họp, hội trường, sảnh): Tường nhà thường đủ khả năng chịu lực cho cả cabinet sắt và nhôm. Tuy nhiên, nếu lắp trên vách thạch cao hoặc kính, bắt buộc phải chọn cabinet nhôm nhẹ để giảm tải trọng và tránh phải gia cố phức tạp.
• Billboard ngoài trời cỡ lớn: Với diện tích lớn, chênh lệch trọng lượng giữa sắt và nhôm nhân lên rất nhiều. Cabinet sắt có thể tiết kiệm chi phí cabinet, nhưng lại làm tăng chi phí khung thép và móng trụ. Cần tính toán tổng thể để có phương án tối ưu.
• Màn hình cho thuê, sự kiện: Trọng lượng nhẹ là yếu tố bắt buộc. Cabinet nhôm đúc hoặc magnesium là lựa chọn duy nhất để đảm bảo tốc độ lắp ráp và giảm chi phí vận chuyển.
• Màn hình lắp trên cao, khó tiếp cận: Cabinet nhẹ giúp giảm rủi ro trong quá trình lắp đặt và bảo trì sau này.

Tham khảo thêm về các dòng màn hình LED cho sự kiện với cabinet nhôm nhẹ: Màn hình LED sân khấu sự kiện.

8. Một ví dụ thực tế về bài toán trọng lượng

Giả sử khách hàng cần lắp một màn hình LED P3 ngoài trời diện tích 30 mét vuông. Có hai phương án cabinet được chào giá:

• Phương án A: Cabinet sắt – trọng lượng 50 kg/m², tổng trọng lượng màn hình 1.500 kg.
• Phương án B: Cabinet nhôm đúc – trọng lượng 30 kg/m², tổng trọng lượng màn hình 900 kg.

Chênh lệch 600 kg không chỉ ảnh hưởng đến chi phí khung thép và móng trụ (có thể tăng thêm 30-50 triệu đồng), mà còn đẩy chi phí vận chuyển lên cao hơn sau mỗi lần di chuyển (nếu là màn hình cho thuê). Nếu công trình nằm ở vùng có gió bão, tải trọng gió tác động lên kết cấu cũng sẽ khác biệt đáng kể giữa hai phương án, do khối lượng tổng thể của hệ thống ảnh hưởng đến tần số dao động riêng và khả năng chống chịu gió giật.

Xem thêm về thông số trọng lượng của các dòng module LED: Tìm hiểu về thông số trọng lượng của module LED.
