1. Bề mặt nhìn thấy chưa chắc là kết cấu thực sự phía sau

Đây là một trong những vấn đề dễ đánh giá sai nhất khi chỉ xem ảnh.

Một bức tường phẳng trong ảnh có thể là:

• Tường bê tông cốt thép.
• Tường gạch xây.
• Tường gạch chỉ có chức năng ngăn phòng.
• Vách thạch cao.
• Vách panel.
• Tấm ốp trang trí che kết cấu phía sau.

Nhìn từ bên ngoài, các bề mặt này có thể gần như giống nhau sau khi đã sơn hoặc hoàn thiện.

Trong khi đó, phương án bắt khung màn hình LED lại khác nhau rất nhiều.

Nếu là bê tông phù hợp, hệ khung có thể được thiết kế neo trực tiếp vào kết cấu. Nếu chỉ là tường ngăn hoặc vách nhẹ, tải của màn hình có thể phải được đưa về sàn, cột hoặc dầm phía sau.

Khảo sát trực tiếp giúp đơn vị thi công xác định rõ hơn bức tường thực tế là gì và có nên sử dụng nó làm vị trí chịu lực chính hay không.

Đọc thêm: Kết cấu màn hình LED ngoài trời nên mạ kẽm hay sơn chống gỉ?

2. Tường thực tế có thể không phẳng và vuông như trên bản vẽ

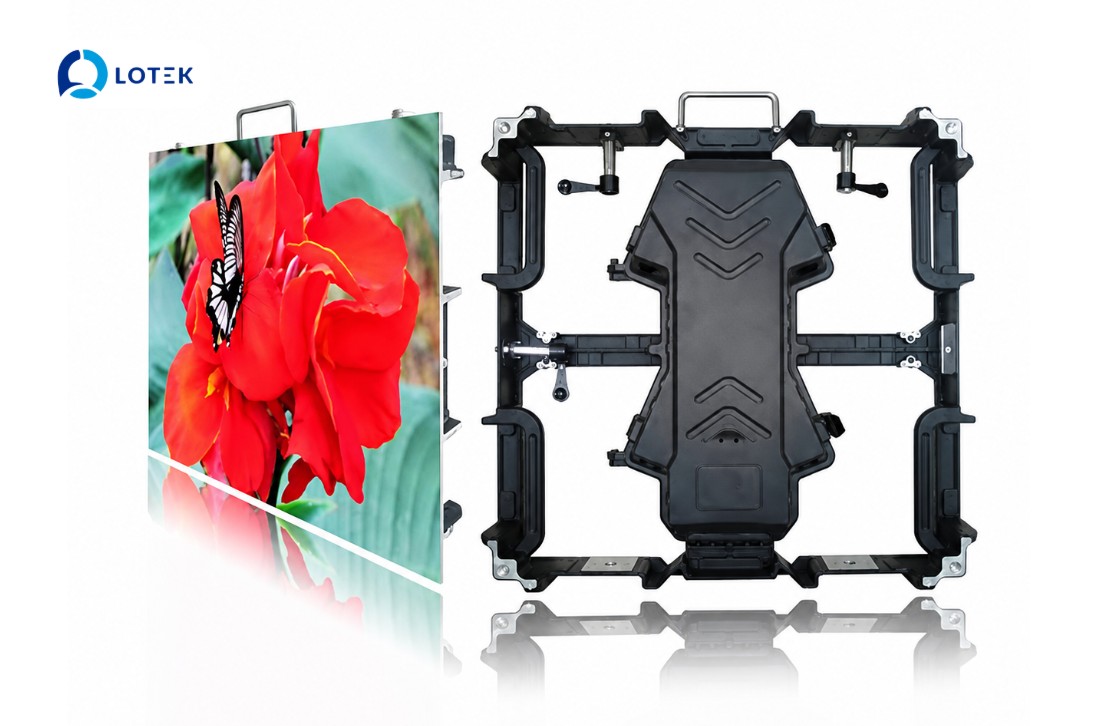

Màn hình LED được ghép từ rất nhiều module hoặc cabinet. Để bề mặt cuối cùng nhìn liền mạch, hệ khung phía sau cần được cân chỉnh tương đối chính xác.

Tuy nhiên, mặt bằng thực tế có thể xuất hiện:

• Tường nghiêng nhẹ.
• Hai đầu tường không cùng mặt phẳng.
• Sàn bị dốc.
• Trần không song song với sàn.
• Mép tường lệch so với tim sân khấu.
• Cột hai bên có kích thước hoặc vị trí không đối xứng.

Những sai lệch này rất khó nhận biết qua một ảnh chụp chính diện.

Nếu không phát hiện trước, khung đã sản xuất theo kích thước lý tưởng có thể phải căn chỉnh nhiều tại hiện trường hoặc khiến màn hình sau khi hoàn thiện không nằm đúng vị trí mong muốn.

Đây cũng là lý do kích thước màn hình nên được chốt sau khi đo trực tiếp tại công trình đối với những vị trí lắp cố định lâu dài.

3. Có dầm, cột hoặc chi tiết kiến trúc bị che khuất

Trên bản vẽ nội thất hoặc ảnh khách hàng gửi, nhiều chi tiết kết cấu có thể không được thể hiện đầy đủ.

Khi đến thực tế mới có thể phát hiện:

• Cột bê tông nhô ra phía sau rèm.
• Dầm chạy ngang phía trên vị trí màn hình.
• Hộp kỹ thuật nằm sát khu vực dự kiến thi công.
• Phào, nẹp hoặc lớp ốp trang trí làm thay đổi chiều sâu.
• Khung xương của vách nằm không đúng vị trí dự kiến.

Những chi tiết này có thể khiến màn hình phải dịch sang trái, sang phải hoặc thay đổi kích thước.

Trong một số trường hợp, vấn đề không làm giảm diện tích màn hình nhưng lại khiến hệ khung phải thiết kế phức tạp hơn để tránh kết cấu hiện hữu.

4. Không gian phía sau màn hình có thể không đủ để bảo trì

Khách hàng thường tập trung vào phần mặt trước: màn hình rộng bao nhiêu, cao bao nhiêu và có vừa sân khấu không.

Nhưng phía sau màn hình cũng rất quan trọng.

Tùy loại màn hình và phương án bảo trì, kỹ thuật viên có thể cần không gian để tiếp cận:

• Module LED.
• Nguồn.
• Receiving card.
• Dây nguồn.
• Dây tín hiệu.
• Hệ khung và liên kết.

Nếu mặt bằng quá sát tường nhưng lại sử dụng cấu hình cần bảo trì phía sau, khi xảy ra sự cố sẽ rất khó thao tác.

Ngược lại, nếu sử dụng module có khả năng bảo trì phía trước thì chiều sâu phía sau có thể giảm đáng kể.

Khảo sát trực tiếp giúp xác định ngay từ đầu nên chọn phương án bảo trì trước hay sau, thay vì chờ màn hình đã lắp xong mới phát hiện không thể tiếp cận thiết bị.

5. Nguồn điện có thể không nằm ở vị trí thuận lợi như dự kiến

Một màn hình LED diện tích lớn không nên được xem như một chiếc TV chỉ cần tìm một ổ cắm gần đó.

Trong quá trình khảo sát, đơn vị thi công cần biết nguồn điện thực tế nằm ở đâu và đường cấp điện đến màn hình có thuận lợi hay không.

Các vấn đề thường chỉ nhìn rõ khi đến công trình gồm:

• Tủ điện nằm quá xa vị trí màn hình.
• Không còn đường để đi thêm cáp.
• Tủ điện hiện tại đã phục vụ nhiều thiết bị khác.
• Khu vực sân khấu chỉ có các ổ cắm nhỏ phục vụ thiết bị dân dụng.
• Đường dây phải đi qua khu vực dễ nhìn thấy hoặc thường xuyên có người qua lại.
• Không có vị trí thuận lợi để đặt tủ điện hoặc thiết bị điều khiển.

Nếu phát hiện sớm, phương án điện có thể được phối hợp cùng bên công trình trước khi màn hình được đưa đến lắp.

Nếu phát hiện quá muộn, việc bổ sung đường điện sau khi trần, tường và nội thất đã hoàn thiện thường khó khăn hơn nhiều.

6. Đường tín hiệu từ phòng điều khiển đến màn hình có thể phức tạp hơn dự kiến

Trong hội trường, màn hình LED thường không nhận tín hiệu từ một laptop đặt ngay cạnh màn hình.

Laptop, máy tính hoặc bộ xử lý hình ảnh có thể nằm tại bàn điều khiển phía cuối khán phòng. Từ đó phải có đường tín hiệu đi đến màn hình.

Trên mặt bằng thực tế có thể phát sinh:

• Khoảng cách dài hơn ước tính.
• Không còn máng cáp.
• Không thể đi dây thẳng qua khu vực khán giả.
• Phải đi vòng qua trần hoặc phòng kỹ thuật.
• Có nhiều cửa, dầm hoặc vách ngăn cản đường dây.

Khảo sát giúp xác định tuyến đi dây hợp lý ngay từ đầu và lựa chọn phương án truyền tín hiệu phù hợp.

7. Lối vận chuyển vật tư có thể là vấn đề lớn

Đây là một yếu tố rất dễ bị bỏ quên khi tư vấn từ xa.

Màn hình nằm trong một hội trường rộng không có nghĩa việc đưa khung và thiết bị vào đó cũng dễ dàng.

Khi khảo sát cần kiểm tra:

• Cửa ra vào rộng bao nhiêu.
• Có phải đi qua cầu thang không.
• Thang máy có đủ kích thước không.
• Hành lang có góc cua hẹp không.
• Có được vận chuyển vật tư qua sảnh chính không.
• Xe chở vật tư có tiếp cận gần công trình được không.

Ví dụ, một bộ khung thép được sản xuất thành mảng lớn có thể đưa vào nhà xưởng rất dễ nhưng lại không thể đi qua cửa của một hội trường nằm trên tầng cao.

Lúc đó khung phải được chia nhỏ thành nhiều cụm để vận chuyển rồi lắp ghép tại chỗ.

Nếu biết trước từ lúc khảo sát, phương án sản xuất có thể được điều chỉnh ngay thay vì phải cắt sửa kết cấu tại công trình.

8. Không gian thi công thực tế có thể quá chật

Màn hình sau khi hoàn thiện chỉ chiếm một vùng tường, nhưng trong thời gian lắp đặt kỹ thuật viên còn cần không gian để:

• Tập kết module.
• Lắp ráp khung.
• Dựng giàn giáo hoặc sử dụng thang.
• Đưa cabinet lên vị trí.
• Đi dây phía sau.
• Cân chỉnh toàn bộ bề mặt.

Nếu ngay sát sân khấu đã có ghế cố định, hệ thống âm thanh, bục biểu diễn hoặc thiết bị nội thất không thể di chuyển, quá trình thi công có thể phức tạp hơn nhiều.

Khảo sát giúp trả lời những câu hỏi rất thực tế: có đủ chỗ dựng giàn giáo không, có phải tháo ghế không, có thể đưa vật tư lên sân khấu từ hướng nào và phần nào cần hoàn thiện trước hoặc sau màn hình.

9. Điều hòa, cửa gió và thông gió có thể nằm ngay sau màn hình

Ở hội trường và phòng họp, khu vực phía trước thường có nhiều hệ thống kỹ thuật âm trần hoặc âm tường.

Ví dụ:

• Cửa gió điều hòa.
• Miệng hồi gió.
• Đường ống.
• Quạt thông gió.
• Thiết bị phòng cháy.

Nếu màn hình che mất một cửa gió hoặc làm thay đổi luồng không khí của khu vực, không chỉ hệ thống điều hòa bị ảnh hưởng mà nhiệt phía sau màn hình cũng có thể khó thoát hơn.

Với những hệ màn hình lớn, khả năng thông thoáng và bảo trì thiết bị phía sau cần được xem xét ngay trong phương án bố trí.

10. Hệ thống chữa cháy, đầu báo hoặc thiết bị an toàn có thể bị vướng

Một mặt tường trống nhìn trên ảnh chưa chắc thực sự là khu vực có thể sử dụng toàn bộ.

Ở phía trên hoặc xung quanh có thể tồn tại:

• Đầu báo cháy.
• Đầu phun sprinkler.
• Đèn báo.
• Loa thông báo.
• Biển thoát hiểm.
• Cửa kỹ thuật cần mở khi bảo trì.

Các thiết bị này không nên bị màn hình hoặc hệ khung che khuất một cách tùy tiện.

Việc phát hiện sớm giúp đơn vị thi công điều chỉnh kích thước màn hình hoặc phối hợp với các bên liên quan trước khi triển khai.

11. Ánh sáng thực tế có thể khác hoàn toàn ảnh chụp

Ảnh khách hàng gửi thường được chụp ở một thời điểm nhất định và camera điện thoại có khả năng tự cân bằng sáng.

Do đó ảnh có thể không phản ánh chính xác môi trường ánh sáng mà màn hình phải hoạt động hằng ngày.

Khảo sát trực tiếp có thể phát hiện:

• Cửa kính lớn phía đối diện màn hình.
• Ánh nắng chiếu vào một số thời điểm trong ngày.
• Đèn sân khấu chiếu trực tiếp vào bề mặt LED.
• Đèn trần quá mạnh.
• Bề mặt kính hoặc vật liệu bóng gây phản xạ.

Những yếu tố này ảnh hưởng đến cách người xem cảm nhận độ sáng và độ tương phản của màn hình.

Đặc biệt với hội trường có nhiều kính, xem vị trí thực tế thường có giá trị hơn chỉ dựa vào vài bức ảnh.

12. Khoảng cách xem thực tế đôi khi khác với kích thước trên bản vẽ

Việc chọn P2, P2.5, P3 hay P4 không nên chỉ dựa vào diện tích màn hình.

Khoảng cách của hàng ghế đầu tiên đến màn hình là yếu tố rất đáng quan tâm.

Trên bản vẽ, một hội trường có thể dài 20 m nhưng thực tế hàng ghế đầu chỉ cách màn hình khoảng vài mét do sân khấu chiếm ít diện tích.

Ngược lại, ở một sân khấu lớn, màn hình có thể rộng nhưng phần lớn khán giả lại đứng khá xa.

Khi khảo sát, đơn vị tư vấn có thể đứng trực tiếp tại những vị trí quan sát chính để đánh giá pixel pitch và kích thước màn hình có hợp lý hay không.

13. Vị trí màn hình có thể đẹp trên bản vẽ nhưng bị che trong thực tế

Đây là vấn đề thường chỉ rõ khi đứng tại vị trí của khán giả.

Màn hình có thể bị che một phần bởi:

• Bục phát biểu.
• Loa sân khấu.
• Cột công trình.
• Rèm.
• Trang trí sân khấu.
• Người ngồi ở hàng phía trước.

Với hội trường rộng, nên kiểm tra màn hình từ cả vị trí trung tâm và hai bên khán phòng.

Đôi khi tăng chiều cao màn hình hoặc dịch màn hình lên một chút mang lại hiệu quả quan sát tốt hơn nhiều so với chỉ tăng diện tích.

14. Công trình thực tế có thể đã thay đổi so với bản vẽ ban đầu

Đây là lý do không nên coi bản vẽ là nguồn thông tin tuyệt đối, đặc biệt với công trình đã sử dụng nhiều năm.

Trong quá trình vận hành, chủ đầu tư có thể đã:

• Xây thêm vách.
• Đổi hệ trần.
• Lắp thêm điều hòa.
• Bổ sung hệ thống âm thanh.
• Thay đổi sân khấu.
• Đi lại đường điện và mạng.

Bản vẽ cũ có thể vẫn thể hiện một bức tường trống trong khi hiện tại phía đó đã có hàng loạt hệ thống kỹ thuật.

Khảo sát trực tiếp giúp phương án LED dựa trên điều kiện hiện tại thay vì dựa vào hồ sơ đã không còn hoàn toàn chính xác.

Những vấn đề nào thường làm thay đổi báo giá sau khảo sát?

Không phải mọi phát hiện tại công trình đều làm tăng chi phí. Tuy nhiên một số yếu tố có thể khiến phương án ban đầu cần điều chỉnh đáng kể.

Ngược lại, khảo sát cũng có thể giúp giảm chi phí. Ví dụ công trình đã có sẵn khung thép phù hợp, đường điện tốt hoặc tuyến cáp thuận lợi thì một số hạng mục dự kiến ban đầu có thể không cần triển khai.

Đọc thêm: Lắp màn hình LED lên tường bê tông, tường gạch và vách thép khác nhau thế nào?

Vì sao kết cấu màn hình LED ngoài trời phải chống gỉ?

Khung của màn hình LED ngoài trời thường được chế tạo từ thép hộp, thép hình, bản mã và nhiều chi tiết liên kết khác. Đây là phần chịu lực, giữ toàn bộ cabinet hoặc module LED ở đúng vị trí.

Khi thép tiếp xúc lâu dài với nước và oxy, quá trình ăn mòn sẽ xảy ra. Ban đầu có thể chỉ là những vệt gỉ nhỏ trên bề mặt, nhưng nếu tiếp tục phát triển, lớp thép có thể bị mất dần tiết diện.

Tốc độ ăn mòn phụ thuộc vào môi trường. Một kết cấu đặt ở khu vực tương đối khô ráo sẽ khác với kết cấu đặt tại:

• Khu vực thường xuyên mưa và độ ẩm cao.
• Vị trí gần biển, có hơi muối.
• Khu vực công nghiệp có nhiều chất ô nhiễm trong không khí.
• Vị trí nước thường xuyên đọng trên khung.
• Khu vực khó thông thoáng, lâu khô sau khi mưa.

Do đó, chống gỉ không chỉ là vấn đề thẩm mỹ. Mục tiêu chính là bảo vệ khả năng làm việc lâu dài của hệ khung.

Mạ kẽm kết cấu màn hình LED là gì?

Khi nói đến kết cấu thép ngoài trời, phương án thường được quan tâm là mạ kẽm nhúng nóng.

Sau khi khung hoặc cấu kiện thép được gia công, chúng được làm sạch bề mặt rồi nhúng vào bể kẽm nóng chảy. Kẽm phản ứng với bề mặt thép và tạo thành nhiều lớp hợp kim kẽm – sắt cùng lớp kẽm phía ngoài.

Lớp này có hai vai trò.

Thứ nhất, nó tạo một lớp ngăn cách giữa thép và môi trường bên ngoài.

Thứ hai, kẽm còn có khả năng bảo vệ điện hóa cho thép. Vì vậy khi lớp kẽm xuất hiện một vết xước nhỏ, phần thép bên dưới vẫn có thể nhận được mức bảo vệ nhất định từ lớp kẽm xung quanh.

Đây là điểm khác biệt đáng chú ý so với nhiều hệ sơn bảo vệ thông thường.

Sơn chống gỉ cho khung màn hình LED là gì?

Sơn chống gỉ cũng tạo ra một lớp ngăn cách giữa bề mặt thép và môi trường.

Ở phương án đơn giản, khung được làm sạch rồi phủ sơn lót chống gỉ và sơn phủ hoàn thiện. Với yêu cầu cao hơn có thể sử dụng hệ sơn nhiều lớp như primer, lớp trung gian và lớp phủ ngoài.

Chất lượng của hệ sơn phụ thuộc rất lớn vào:

• Mức độ làm sạch bề mặt thép trước khi sơn.
• Loại sơn được sử dụng.
• Số lớp sơn.
• Chiều dày màng sơn.
• Điều kiện nhiệt độ, độ ẩm khi thi công.
• Khả năng phủ kín cạnh, góc và mối hàn.

Vì vậy không nên đánh đồng tất cả các phương án “sơn chống gỉ” với nhau.

Một khung chỉ được quét nhanh một lớp sơn chống gỉ ngoài công trường khác rất nhiều so với một hệ sơn công nghiệp được xử lý bề mặt kỹ và thi công đúng quy trình.

So sánh mạ kẽm và sơn chống gỉ cho kết cấu màn hình LED

Ưu điểm lớn nhất của mạ kẽm nằm ở đâu?

Bảo vệ được các vị trí dễ gỉ

Đối với khung màn hình LED, gỉ không phải lúc nào cũng xuất hiện trước tiên ở giữa một thanh thép phẳng.

Nó thường bắt đầu tại:

• Mối hàn.
• Mép thép.
• Góc kết cấu.
• Vị trí bulông.
• Khe hẹp khó sơn.
• Những khu vực giữ nước.

Với phương pháp nhúng nóng, toàn bộ cấu kiện được đưa vào bể kẽm nên lớp bảo vệ có khả năng bao phủ đồng đều hơn tại nhiều vị trí mà phương pháp phun hoặc quét sơn khó tiếp cận.

Có lợi thế với thép hộp

Khung màn hình LED thường sử dụng nhiều thép hộp.

Nếu chỉ sơn bên ngoài, phần mặt trong của thép hộp gần như không thể được bảo vệ đầy đủ sau khi kết cấu đã hàn hoàn chỉnh.

Với mạ kẽm nhúng nóng, dung dịch xử lý và kẽm có thể đi vào bên trong cấu kiện rỗng nếu khung được thiết kế đúng với các lỗ thông hơi và thoát kẽm cần thiết.

Đây là một lợi thế quan trọng đối với những kết cấu cần sử dụng lâu ngoài trời.

Ít phụ thuộc vào việc sơn dặm định kỳ

Với màn hình LED đặt cao trên mặt tiền hoặc cột lớn, việc tiếp cận phần khung phía sau sau vài năm sử dụng có thể rất khó.

Có công trình phải sử dụng giàn giáo, xe nâng hoặc tháo một phần màn hình mới tiếp cận được kết cấu.

Trong những trường hợp này, chi phí bảo trì về sau đôi khi lớn hơn nhiều khoản chênh lệch giữa mạ kẽm và sơn ở thời điểm thi công ban đầu.

Vậy tại sao vẫn có nhiều công trình sử dụng sơn chống gỉ?

Bởi sơn chống gỉ vẫn là một giải pháp hợp lý khi được lựa chọn đúng.

Chi phí ban đầu dễ kiểm soát

Đối với những hệ khung không quá lớn, vị trí lắp đặt không quá khắc nghiệt và kết cấu dễ tiếp cận để bảo trì, sử dụng hệ sơn phù hợp có thể kinh tế hơn.

Dễ thi công với những khung kích thước lớn

Mạ kẽm nhúng nóng bị giới hạn bởi kích thước bể mạ và khả năng vận chuyển cấu kiện.

Những bộ khung LED có kích thước rất lớn thường phải chia thành nhiều phần trước khi mạ rồi mới mang đến công trường lắp ráp.

Trong khi đó, sơn có thể thực hiện linh hoạt hơn đối với các kết cấu lớn hoặc cấu kiện phải gia công bổ sung tại hiện trường.

Dễ sửa chữa sau khi hàn hoặc thay đổi kết cấu

Trong thực tế thi công LED, đôi khi khung cần bổ sung bản mã, thanh giằng hoặc thay đổi một số chi tiết ngay tại công trường.

Nếu khung đã mạ kẽm, vị trí cắt hoặc hàn mới sẽ làm mất lớp kẽm tại vùng tác động và cần được xử lý bảo vệ lại.

Với khung sơn, việc làm sạch vùng hàn và sơn lại thường thuận tiện hơn.

Sơn chống gỉ không phải cứ sơn màu đỏ là đủ

Đây là một hiểu nhầm khá phổ biến.

Nhìn thấy khung thép được phủ một lớp sơn đỏ nâu không có nghĩa hệ kết cấu đã có khả năng chống ăn mòn tốt trong nhiều năm ngoài trời.

Với kết cấu thép, hiệu quả bảo vệ phụ thuộc vào cả một hệ thống gồm chuẩn bị bề mặt, sơn lót, các lớp trung gian nếu cần và lớp phủ ngoài.

Đặc biệt, nếu bề mặt thép còn gỉ, dầu mỡ hoặc bụi hàn rồi phủ sơn trực tiếp lên trên, lớp sơn có thể bong hoặc mất khả năng bảo vệ sớm.

Vì vậy khi báo giá ghi “khung sơn chống gỉ”, khách hàng nên hỏi thêm:

• Thép được xử lý bề mặt như thế nào?
• Sử dụng loại sơn gì?
• Có bao nhiêu lớp?
• Có lớp sơn phủ ngoài trời hay không?
• Những vị trí hàn sau khi lắp đặt được xử lý lại như thế nào?

Màn hình LED gần biển nên chọn phương án nào?

Khu vực ven biển là môi trường cần đặc biệt chú ý.

Muối trong không khí có thể làm quá trình ăn mòn kim loại diễn ra mạnh hơn. Kết cấu đặt gần biển, trên đảo, khu nghỉ dưỡng ven biển hoặc khu vực thường xuyên chịu gió mang hơi muối cần được đánh giá khác với công trình nằm sâu trong đất liền.

Trong trường hợp này, mạ kẽm nhúng nóng thường đáng được ưu tiên hơn so với một hệ sơn chống gỉ cơ bản.

Với yêu cầu tuổi thọ cao hoặc môi trường rất khắc nghiệt, có thể sử dụng hệ duplex: thép được mạ kẽm trước, sau đó phủ thêm hệ sơn phù hợp bên ngoài.

Lúc này lớp kẽm bảo vệ thép, còn lớp sơn giúp giảm tốc độ kẽm tiếp xúc trực tiếp với môi trường.

Tuy nhiên đây cũng là phương án có chi phí cao hơn và cần được thiết kế đúng hệ vật liệu, không phải cứ mạ kẽm rồi sơn bất kỳ loại sơn nào lên trên là đạt hiệu quả như nhau.

Ở môi trường đô thị thông thường thì sao?

Với màn hình LED ngoài trời đặt tại khu vực đô thị thông thường, không gần biển và khung tương đối dễ tiếp cận, cả hai phương án đều có thể được sử dụng.

Nếu công trình cần tuổi thọ lâu, vị trí treo cao và gần như không muốn bảo dưỡng phần khung trong nhiều năm, mạ kẽm nhúng nóng có lợi thế rõ hơn.

Nếu màn hình không quá lớn, vị trí có mái che một phần hoặc việc tiếp cận để kiểm tra và sơn lại khá dễ dàng, một hệ sơn chống ăn mòn được thi công đúng có thể hợp lý hơn về chi phí.

Do đó không nên chỉ hỏi:

“Mạ kẽm hay sơn cái nào tốt hơn?”

Mà nên hỏi:

“Với môi trường và tuổi thọ công trình này, giải pháp nào đủ bền và có tổng chi phí hợp lý hơn?”

Mạ kẽm rồi mang ra công trường hàn có làm mất tác dụng không?

Không phải toàn bộ lớp mạ sẽ mất tác dụng, nhưng vùng bị cắt hoặc chịu nhiệt trực tiếp từ quá trình hàn có thể mất hoặc hư hại lớp kẽm.

Vì vậy phương án hợp lý là hoàn thiện phần lớn việc cắt, khoan và hàn kết cấu trước khi đem đi mạ.

Sau khi mạ, tại công trường nên ưu tiên liên kết bằng bulông ở những vị trí đã được thiết kế cho việc lắp ghép.

Nếu bắt buộc phải hàn hoặc cắt thêm, khu vực bị ảnh hưởng cần được làm sạch và phục hồi lớp chống ăn mòn bằng giải pháp thích hợp.

Đây cũng là lý do khâu thiết kế và bóc tách kết cấu trước khi sản xuất có ảnh hưởng rất lớn đến chất lượng của khung LED ngoài trời.

Mạ kẽm cũng không có nghĩa là sẽ không bao giờ bị gỉ

Mạ kẽm là giải pháp chống ăn mòn, không phải cách biến thép thành vật liệu hoàn toàn không thể bị ăn mòn.

Lớp kẽm cũng bị tiêu hao dần theo thời gian. Tốc độ tiêu hao phụ thuộc vào:

• Độ dày lớp kẽm.
• Độ ẩm.
• Lượng muối trong không khí.
• Mức độ ô nhiễm.
• Khả năng thoát nước của kết cấu.
• Các hóa chất mà khung có thể tiếp xúc.

Vì vậy ngay cả kết cấu mạ kẽm vẫn nên được kiểm tra định kỳ, đặc biệt ở những vị trí nối, chân khung, vị trí tiếp xúc với nước và các điểm đã sửa chữa sau khi mạ.

Thiết kế khung tốt đôi khi quan trọng không kém lớp chống gỉ

Một lớp bảo vệ tốt sẽ phát huy hiệu quả hơn nếu bản thân kết cấu không tạo ra những vị trí giữ nước.

Khi thiết kế khung LED ngoài trời nên hạn chế:

• Hốc kín có thể giữ nước mưa.
• Bề mặt nằm ngang khiến nước đọng lâu.
• Khe rất nhỏ khó thoát nước và khó vệ sinh.
• Những vị trí hai bề mặt thép ép sát khiến nước lọt vào nhưng khó khô.

Đối với thép hộp đưa đi mạ nhúng nóng, việc bố trí lỗ thông khí và lỗ thoát cũng cần được tính ngay từ quá trình gia công.

Nói cách khác, chống gỉ tốt không chỉ nằm ở việc chọn mạ hay sơn mà bắt đầu từ cách thiết kế toàn bộ kết cấu.

Nên mạ kẽm hay sơn chống gỉ cho màn hình LED ngoài trời?

Có thể tham khảo theo hướng sau:

Với màn hình LED ngoài trời cố định và có thời gian khai thác lâu, đặc biệt ở vị trí cao khó tiếp cận, mạ kẽm nhúng nóng thường là phương án đáng ưu tiên nếu ngân sách cho phép.

Sơn chống gỉ phù hợp hơn khi điều kiện môi trường không quá khắc nghiệt, kết cấu dễ kiểm tra và chủ đầu tư chấp nhận việc bảo trì, sơn sửa trong quá trình sử dụng.

Vì sao vật liệu của bức tường ảnh hưởng trực tiếp đến cách lắp màn hình LED?

Màn hình LED cố định thường được ghép từ nhiều module hoặc cabinet, phía sau có thêm khung thép, nguồn, card điều khiển, dây điện và hệ thống bảo trì. Vì vậy tải trọng thực tế không chỉ là trọng lượng của các tấm LED.

Toàn bộ tải này được truyền từ màn hình sang khung, sau đó qua các điểm liên kết vào tường hoặc kết cấu công trình.

Nếu phần nền phía sau đủ chắc, việc liên kết tương đối thuận lợi. Nếu nền yếu hoặc chỉ là lớp hoàn thiện, hệ khung phải được thiết kế lại để truyền lực sang vị trí khác.

Đó là lý do khi khảo sát màn hình LED, câu hỏi không nên chỉ là:

“Tường này có khoan được không?”

Mà cần xác định:

• Tường được làm bằng vật liệu gì?
• Đó có phải kết cấu chịu lực hay chỉ là tường ngăn?
• Tường dày bao nhiêu?
• Phía sau tường có cột, dầm hoặc khung thép không?
• Màn hình dự kiến nặng bao nhiêu?
• Khung màn hình nhô khỏi tường bao nhiêu?
• Màn hình lắp trong nhà hay ngoài trời?

Cùng là màn hình 10 m² nhưng phương án lắp trên tường bê tông có thể đơn giản hơn rất nhiều so với lắp trên một vách gạch rỗng hoặc vách panel thép.

Lắp màn hình LED lên tường bê tông

Trong ba trường hợp, tường hoặc kết cấu bê tông cốt thép thường là nền thuận lợi nhất để neo khung màn hình LED, với điều kiện bê tông có chất lượng phù hợp và vị trí khoan được xác định đúng.

Khung màn hình thường liên kết như thế nào?

Khung thép phía sau màn hình có thể được liên kết vào bê tông bằng các loại neo cơ khí hoặc neo hóa chất phù hợp với tải trọng và điều kiện công trình.

Loại neo, đường kính, chiều sâu neo và khoảng cách giữa các điểm không nên lựa chọn đơn giản theo kinh nghiệm kiểu “màn hình này dùng bulông M10 là đủ”.

Khả năng chịu lực còn phụ thuộc vào:

• Cường độ và tình trạng bê tông.
• Chiều sâu chôn neo.
• Khoảng cách từ neo đến mép bê tông.
• Khoảng cách giữa các neo.
• Lực kéo và lực cắt tại từng vị trí.
• Số lượng điểm liên kết.

Với màn hình lớn hoặc treo cao, các yếu tố này cần được xem xét ngay từ khi thiết kế khung.

Không nên khoan tùy ý vào dầm, cột bê tông

Bê tông cốt thép có thép chịu lực nằm bên trong. Vì vậy việc khoan vào cột hoặc dầm không nên thực hiện tùy tiện chỉ vì đây là vị trí chắc nhất.

Đối với các công trình yêu cầu cao, cần xác định vị trí cốt thép và lựa chọn vùng khoan phù hợp. Đặc biệt không nên tự ý cắt thép khi mũi khoan gặp cốt thép.

Tường bê tông vẫn cần kiểm tra thực tế

Không phải cứ nhìn thấy một bức tường màu xám là có thể kết luận đó là bê tông chịu lực.

Một số bề mặt có thể là lớp trát hoặc tấm hoàn thiện che phía trước. Ngoài ra bê tông cũ, bê tông bị nứt hoặc khu vực từng sửa chữa cũng cần được đánh giá riêng.

Do đó ưu điểm của bê tông chỉ phát huy khi neo thực sự làm việc trong phần bê tông có khả năng chịu lực.

Lắp màn hình LED lên tường gạch có gì khác?

Tường gạch là trường hợp cần thận trọng hơn vì cụm từ “tường gạch” có thể chỉ rất nhiều loại kết cấu khác nhau.

Có thể là:

• Gạch đặc.
• Gạch rỗng.
• Gạch đất nung.
• Block bê tông.
• Tường xây dày nhiều lớp.
• Tường ngăn mỏng chỉ có chức năng chia phòng.

Khả năng neo giữ của các loại này không giống nhau.

Gạch đặc và gạch rỗng không thể dùng cùng một cách neo

Với gạch đặc, neo có nhiều vật liệu để bám giữ hơn. Nếu tường đủ dày và chất lượng xây tốt, có thể thiết kế liên kết cho những tải phù hợp.

Gạch rỗng lại khác. Phần lớn thể tích viên gạch là khoang rỗng, còn thành gạch khá mỏng. Nếu sử dụng loại nở không phù hợp, quá trình siết có thể làm vỡ thành gạch hoặc neo không đạt được khả năng giữ như mong muốn.

Đối với nền rỗng, một số hệ neo hóa chất sử dụng ống lưới hoặc phụ kiện chuyên dụng để vật liệu liên kết phân bố trong các khoang của viên gạch thay vì xử lý giống bê tông đặc.

Vì vậy không nên lấy phương án neo dùng cho bê tông rồi áp dụng trực tiếp sang tường gạch rỗng.

Cần phân biệt tường chịu lực và tường ngăn

Đây là điểm đặc biệt quan trọng với các công trình hiện nay.

Nhiều tòa nhà sử dụng khung bê tông cốt thép để chịu lực, còn tường gạch chỉ được xây giữa các cột với nhiệm vụ che chắn và chia không gian.

Khi đó, việc treo một màn hình LED lớn hoàn toàn lên tường gạch không nhất thiết là giải pháp tốt nhất.

Đơn vị thi công có thể phải tìm phương án truyền tải về:

• Cột bê tông hai bên.
• Dầm phía trên.
• Sàn bê tông.
• Hoặc dựng một khung thép độc lập chịu lực.

Cách làm này giúp tránh phụ thuộc toàn bộ trọng lượng màn hình vào một bức tường vốn không được thiết kế để mang tải lớn.

Tình trạng của tường gạch cũng rất quan trọng

Một bức tường mới, mạch vữa tốt khác hoàn toàn tường cũ đã ẩm, nứt hoặc xuống cấp.

Khi khoan thử, nếu gạch quá mềm, dễ vỡ hoặc mạch vữa bong ra nhiều thì cần đánh giá lại phương án liên kết.

Đặc biệt không nên mặc định rằng tăng số lượng bulông sẽ giải quyết được vấn đề. Nếu chính vật liệu nền quá yếu, thêm nhiều điểm neo không đúng cách chưa chắc làm hệ thống an toàn hơn.

Lắp màn hình LED lên vách thép cần hiểu đúng “vách thép” là gì

Đây là trường hợp dễ gây hiểu nhầm nhất.

Khi khách hàng nói “phía sau là vách thép”, thực tế có thể là một trong nhiều cấu tạo:

• Khung nhà thép có cột và dầm chịu lực.
• Khung thép hộp được dựng riêng.
• Vách tôn mỏng gắn trên xà gồ.
• Tấm panel sandwich.
• Tấm ốp kim loại trang trí.
• Vách thạch cao có khung xương thép mỏng phía trong.

Những cấu tạo này có khả năng chịu tải hoàn toàn khác nhau.

Nếu phía sau là kết cấu thép chịu lực

Đây thường là điều kiện khá thuận lợi.

Khung màn hình có thể được thiết kế để liên kết trực tiếp với cột, dầm hoặc các cấu kiện thép đủ khả năng chịu tải thông qua bulông, bản mã, kẹp hoặc liên kết hàn phù hợp.

Ưu điểm là có thể tạo đường truyền lực rõ ràng từ màn hình về hệ kết cấu chính.

Tuy nhiên vẫn cần biết:

• Tiết diện cấu kiện thép.
• Chiều dày thép.
• Vị trí liên kết.
• Tải trọng hiện tại của kết cấu.
• Khả năng chịu thêm tải của công trình.

Không nên nhìn thấy một thanh thép lớn rồi mặc định có thể hàn khung màn hình vào bất kỳ vị trí nào.

Nếu chỉ là tôn hoặc tấm ốp kim loại

Đây là vấn đề hoàn toàn khác.

Tấm tôn hoặc tấm ốp chỉ có chiều dày khá nhỏ và chủ yếu làm nhiệm vụ bao che. Chúng không phải vị trí phù hợp để trực tiếp chịu trọng lượng của một hệ màn hình LED lớn.

Khung màn hình cần đi xuyên qua hoặc bố trí liên kết để bắt vào xà gồ, cột, dầm hoặc hệ khung chịu lực phía sau.

Nói đơn giản, tấm vách chỉ là lớp bao che; tải của màn hình phải được đưa về bộ khung thực sự giữ lớp vách đó.

Vách panel cũng không nên coi như một khối thép đặc

Panel thường có hai lớp tôn mỏng bên ngoài và vật liệu lõi ở giữa. Bề ngoài nhìn khá chắc chắn nhưng bản thân lớp tôn không được thiết kế để mang tải tập trung lớn như kết cấu thép.

Vì vậy khi lắp màn hình LED vào nhà xưởng hoặc công trình sử dụng panel, đơn vị thi công cần xác định vị trí cột, xà gồ hoặc bổ sung hệ khung phụ phía sau.

So sánh ba loại nền khi lắp màn hình LED

Khi nào nên làm khung màn hình đứng từ sàn thay vì treo toàn bộ vào tường?

Không phải màn hình gắn sát tường thì toàn bộ tải nhất thiết phải treo lên tường.

Trong nhiều công trình, giải pháp hợp lý hơn là dựng khung thép từ sàn. Khi đó phần lớn trọng lượng màn hình truyền xuống sàn, còn các điểm liên kết vào tường chủ yếu giữ ổn định và chống lật.

Phương án này đáng cân nhắc khi:

• Tường gạch không đủ tin cậy.
• Màn hình có diện tích lớn.
• Màn hình có khoảng hở bảo trì phía sau.
• Khung khá nặng.
• Không được phép khoan nhiều vào tường hiện hữu.
• Phía sau là vách nhẹ hoặc panel.
• Sàn có khả năng bố trí chân khung phù hợp.

Tất nhiên, lúc này khả năng chịu tải của sàn và vị trí đặt chân khung cũng cần được kiểm tra.

Màn hình càng nhô xa khỏi tường càng cần chú ý

Hai màn hình có cùng trọng lượng nhưng chưa chắc tạo cùng tác động lên tường.

Nếu màn hình và khung nằm sát bề mặt, tâm tải tương đối gần tường. Nếu cần chừa khoảng bảo trì lớn phía sau, toàn bộ hệ thống sẽ nhô ra xa hơn.

Khi khoảng cách này tăng, mô men tác động lên các liên kết cũng tăng.

Vì vậy không thể chỉ lấy tổng số kilogram của màn hình để chọn neo. Hình dạng khung và khoảng cách màn hình tới bề mặt kết cấu cũng là những yếu tố cần tính đến.

Màn hình LED ngoài trời còn phải tính thêm tải gió

Nếu màn hình được lắp ngoài trời lên mặt tiền, bài toán không còn chỉ là giữ trọng lượng theo phương đứng.

Bề mặt màn hình có diện tích lớn và chịu trực tiếp tác động của gió. Lực này truyền từ màn hình sang khung rồi về các điểm neo trên công trình.

Vì vậy một bức tường có thể giữ được trọng lượng bản thân của màn hình chưa chắc đã đồng nghĩa phương án liên kết đã phù hợp cho điều kiện ngoài trời.

Đặc biệt với màn hình lớn, lắp cao hoặc nằm tại vị trí có gió mạnh, tải gió thường là một phần quan trọng trong thiết kế kết cấu.

Trước khi thi công nên khảo sát những gì?

Để tránh thay đổi phương án khi màn hình đã đưa đến công trình, việc khảo sát nên được thực hiện trước khi sản xuất khung.

Thông thường cần xác định ít nhất:

• Kích thước vị trí lắp đặt.
• Loại vật liệu phía sau bề mặt hoàn thiện.
• Chiều dày tường nếu xác định được.
• Vị trí cột, dầm hoặc kết cấu thép.
• Có đường điện, đường nước hoặc hệ thống âm bên trong tường hay không.
• Khả năng tiếp cận mặt sau màn hình.
• Cách đưa vật tư và module vào khu vực thi công.
• Khả năng chịu tải của vị trí neo.

Với những mặt bằng chưa xác định rõ cấu tạo tường, có thể cần kiểm tra thêm bằng bản vẽ công trình, thiết bị dò hoặc các phương pháp khảo sát phù hợp thay vì đoán dựa trên bề mặt bên ngoài.

Đây không đơn giản là vấn đề “màn hình hiển thị màu không đẹp”. Màu trắng trên LED được tạo ra từ sự phối hợp của ba thành phần màu đỏ, xanh lá và xanh dương. Chỉ cần một thành phần mạnh hoặc yếu hơn mức cần thiết, điểm trắng sẽ lập tức thay đổi.

White Balance vì vậy là một trong những yếu tố quan trọng khi cân chỉnh màn hình LED, đặc biệt với phòng họp, sân khấu, livestream và những hệ thống cần màu sắc đồng đều.

Màu trắng trên màn hình LED thực chất được tạo ra như thế nào?

Khác với một bề mặt màu trắng thông thường, màn hình LED RGB tạo màu bằng cách phối hợp ánh sáng từ ba màu cơ bản: Red, Green và Blue.

Khi tỷ lệ ba thành phần này được điều khiển phù hợp, mắt người cảm nhận kết quả là màu trắng. Nhưng nếu sự cân bằng thay đổi, sắc trắng cũng thay đổi theo.

• Blue mạnh hơn tương đối: màu trắng có thể ngả xanh.
• Red mạnh hơn tương đối: màu trắng có thể ngả đỏ hoặc hồng.
• Red và Green mạnh hơn Blue: màu trắng dễ thiên vàng.
• Green lệch nhiều: vùng trắng có thể xuất hiện sắc xanh lá khó chịu.

White Balance trên màn hình LED có thể hiểu đơn giản là quá trình cân bằng các thành phần màu để màu trắng đạt điểm trắng mong muốn.

Điểm trắng đó có thể được thiết lập theo nhiệt độ màu như 3200K, 5600K hoặc 6500K tùy mục đích sử dụng. Vì vậy White Balance có liên quan chặt chẽ tới nhiệt độ màu nhưng hai khái niệm không hoàn toàn đồng nhất.

Nguyên nhân màn hình LED ngả xanh hoặc đỏ

Trường hợp 1: Toàn bộ màn hình đều ngả xanh hoặc đỏ

Nếu toàn bộ màn hình có cùng một sắc lệch, trước tiên nên nghĩ tới cấu hình màu tổng thể thay vì kết luận module LED bị lỗi.

Ví dụ, màn hình được đặt ở điểm trắng có nhiệt độ màu cao sẽ có cảm giác lạnh hơn. Nếu mức Blue đang mạnh tương đối so với Red, nền trắng có thể trông xanh hơn mong muốn.

Ngược lại, khi thành phần Red được đẩy lên quá nhiều, màu trắng có thể chuyển sang đỏ nhạt hoặc hồng.

Trong trường hợp này, kỹ thuật viên thường kiểm tra:

• Thiết lập nhiệt độ màu hiện tại.
• Gain hoặc mức cân bằng của các kênh RGB.
• Thông số màu trên bộ xử lý màn hình.
• File cấu hình và dữ liệu calibration.
• Tín hiệu đầu vào có đang bị chỉnh màu từ thiết bị nguồn hay không.

Điểm quan trọng là không nên điều chỉnh ngay từng module nếu toàn bộ màn hình cùng bị ám một màu. Lỗi mang tính toàn cục thường cần được kiểm tra từ phần cấu hình chung trước.

Trường hợp 2: Chỉ một vài cabinet hoặc module bị khác màu

Đây là hiện tượng khá khác so với việc toàn màn hình ngả xanh hoặc đỏ.

Ví dụ, khi bật nền trắng, phần lớn màn hình có màu tương đối đồng nhất nhưng xuất hiện một ô cabinet hơi hồng hoặc một nhóm module nhìn xanh hơn xung quanh.

Trong trường hợp này, vấn đề có thể nằm ở chính khu vực đó.

Một số nguyên nhân cần kiểm tra gồm:

• Module thuộc lô sản xuất khác.
• Module đã được thay mới sau một thời gian sử dụng.
• Dữ liệu calibration giữa các module không đồng nhất.
• Receiving Card hoặc cấu hình của khu vực đó khác phần còn lại.
• LED đã suy giảm không đồng đều sau thời gian vận hành.

Đây cũng là lý do màn hình LED cần có module dự phòng cùng lô ngay từ khi bàn giao. Sau vài năm, việc mua một module mới có cùng thông số chưa chắc đảm bảo màu sắc giống hoàn toàn với phần màn hình cũ.

Với các màn hình pixel pitch nhỏ như màn hình LED P2.5 trong nhà, người xem thường đứng gần nên sự khác biệt màu giữa các module càng dễ nhận ra.

Trường hợp 3: Nền trắng đẹp khi sáng mạnh nhưng lệch màu khi giảm sáng

Đây là tình huống khá dễ bỏ qua khi nghiệm thu màn hình.

Khi màn hình chạy ở độ sáng cao, màu trắng có thể tương đối đẹp. Nhưng sau khi giảm brightness để phù hợp với phòng họp hoặc studio, màu trắng bắt đầu ngả đỏ, xanh hoặc các vùng xám không còn trung tính.

Nguyên nhân nằm ở việc khả năng kiểm soát ba kênh RGB tại mức sáng thấp không phải lúc nào cũng giống ở mức sáng cao.

Chất lượng IC điều khiển, module, calibration và khả năng xử lý grayscale đều có ảnh hưởng tới kết quả.

Do đó, với màn hình sử dụng trong môi trường trong nhà, không nên chỉ test ở brightness cao nhất rồi kết luận màu sắc đã đạt yêu cầu.

Nên kiểm tra thêm:

• Nền trắng ở nhiều mức brightness.
• Nền xám từ tối đến sáng.
• Các vùng chuyển màu gradient.
• Màu da và nội dung có nhiều vùng trung tính.

Khả năng giữ màu ở nhiều mức sáng cũng liên quan đến độ sâu màu màn hình LED và toàn bộ hệ thống xử lý hình ảnh.

Trường hợp 4: Nhìn trực tiếp thấy trắng nhưng quay camera lại thành xanh hoặc đỏ

Đây là trường hợp thường gặp ở sân khấu và studio.

Mắt người có khả năng thích nghi với ánh sáng môi trường khá tốt. Camera lại hoạt động dựa trên thiết lập White Balance cụ thể nên những sai khác màu mà mắt người ít chú ý có thể thể hiện rõ trên hình ảnh ghi lại.

Ví dụ, màn hình được cân chỉnh theo một điểm trắng nhưng hệ thống đèn sân khấu và camera đang được white balance theo điều kiện khác. Khi đó người đứng trước màn hình nhìn bằng mắt có thể thấy tương đối ổn, trong khi trên monitor camera nền LED lại hơi xanh.

Vấn đề này không nên giải quyết bằng cách chỉnh màn hình một cách riêng lẻ.

Cần xem đồng thời ba thành phần:

Màn hình LED → hệ thống ánh sáng → camera.

Chỉ khi ba thành phần được đánh giá trong cùng môi trường mới biết chính xác màu nào đang lệch và cần điều chỉnh ở đâu.

Đây là vấn đề đặc biệt cần lưu ý với màn hình LED sân khấu sự kiện khi chương trình có livestream hoặc camera trực tiếp.

Vì sao nhiệt độ của màn hình cũng có thể khiến màu trắng thay đổi?

LED là linh kiện có đặc tính quang học chịu ảnh hưởng bởi điều kiện hoạt động. Khi nhiệt độ giữa các khu vực trên màn hình không giống nhau, đầu ra màu cũng có thể xuất hiện sai khác.

Ví dụ, một khu vực tản nhiệt kém hoặc nóng hơn đáng kể có thể dần tạo cảm giác màu khác với những vùng còn lại.

Điều này giải thích tại sao đôi khi màn hình vừa bật lên nhìn khá đồng đều nhưng sau thời gian dài hoạt động lại bắt đầu xuất hiện khác biệt nhẹ giữa các vùng.

Nếu hiện tượng lặp lại theo vị trí và thay đổi theo thời gian vận hành, kỹ thuật viên không nên chỉ điều chỉnh RGB để che lỗi mà cần kiểm tra thêm điều kiện nhiệt và hệ thống tản nhiệt.

White Balance sai và module lỗi khác nhau thế nào?

Có thể khoanh vùng sơ bộ bằng cách quan sát phạm vi xuất hiện của hiện tượng.

Bảng này giúp xác định hướng kiểm tra đầu tiên chứ không thay thế quá trình chẩn đoán thực tế. Một triệu chứng vẫn có thể xuất phát từ nhiều nguyên nhân kết hợp.

Đừng vội chỉnh RGB khi thấy màn hình bị ám màu

Một sai lầm phổ biến là thấy màn hình hơi xanh thì lập tức giảm Blue, hoặc thấy đỏ thì giảm Red.

Cách xử lý này đôi khi làm nền trắng trông đẹp hơn ngay lập tức nhưng lại khiến những màu khác bị sai theo.

Ví dụ, giảm Blue quá mạnh để sửa nền trắng có thể làm vùng xanh trong nội dung thiếu độ bão hòa. Màu da có thể đẹp hơn nhưng logo thương hiệu lại không còn đúng.

Vì vậy cần xác định hiện tượng là:

• Lệch điểm trắng toàn màn hình.
• Lệch riêng một vùng.
• Sai calibration.
• Khác biệt giữa các module.
• Hay chỉ là sai khác khi quan sát bằng camera.

Sau khi xác định đúng nhóm nguyên nhân mới quyết định có cần chỉnh RGB hay không.

Một quy trình cân lại White Balance thực tế nên bắt đầu từ đâu?

Không có một thông số RGB cố định áp dụng cho mọi màn hình LED. Module, bóng LED, hệ thống điều khiển và mục tiêu màu của từng công trình đều khác nhau.

Tuy nhiên, quá trình kiểm tra có thể đi theo thứ tự sau.

Bước 1: Xác định điểm trắng cần đạt

Trước khi chỉnh phải biết màn hình cần hướng tới màu trắng nào. Phòng họp, sân khấu và studio có thể có mục tiêu khác nhau.

Bước 2: Hiển thị test pattern thay vì video thông thường

Nền trắng toàn màn hình giúp nhận ra ám màu. Nền xám lại giúp phát hiện những sai khác mà nền trắng sáng mạnh có thể che mất.

Bước 3: Kiểm tra tính đồng đều

Nếu toàn màn hình cùng lệch một hướng, có thể xem xét thông số màu tổng. Nếu chỉ một cabinet khác màu, cần khoanh vùng khu vực đó trước.

Bước 4: Kiểm tra ở brightness sử dụng thực tế

Màn hình phòng họp không nhất thiết vận hành ở độ sáng tối đa. Vì vậy White Balance cần được đánh giá ở mức brightness mà người dùng thực sự sử dụng.

Bước 5: Kiểm tra lại bằng nội dung thực

Sau pattern trắng và xám, nên chạy thêm hình ảnh có màu da, vùng tối, màu thương hiệu và video thường dùng để đảm bảo việc chỉnh điểm trắng không làm các màu khác trở nên bất thường.

Có thể tham khảo thêm các bước test màn hình LED trước khi bàn giao để xây dựng quy trình kiểm tra tổng thể.

White Balance cho phòng họp cần ưu tiên điều gì?

Phòng họp thường sử dụng màn hình ở khoảng cách tương đối gần và nội dung có nhiều nền trắng như PowerPoint, bảng biểu, tài liệu và giao diện họp trực tuyến.

Do đó, màu trắng bị ám xanh hoặc đỏ thường dễ nhận biết hơn so với màn hình quảng cáo phát video nhiều màu.

Với màn hình LED phòng họp, nên ưu tiên màu trắng dễ nhìn, đồng đều và hài hòa với ánh sáng trong phòng thay vì chạy brightness quá cao rồi cố chỉnh màu.

Đặc biệt nên test nền trắng và xám sau khi hệ thống đã hoạt động một thời gian để kiểm tra xem nhiệt độ vận hành có làm thay đổi tính đồng đều hay không.

Khi nào chỉnh White Balance không còn đủ?

Nếu sự chênh màu đến từ module khác lô, LED đã lão hóa hoặc một khu vực có đặc tính hiển thị khác đáng kể, điều chỉnh White Balance toàn màn hình sẽ không giải quyết được triệt để.

Chỉnh toàn bộ màn hình để bù cho một cabinet sai màu còn có thể khiến phần đang đúng trở thành sai.

Trong trường hợp này cần cân nhắc calibration theo khu vực, kiểm tra dữ liệu của Receiving Card hoặc thay module phù hợp.

Nói cách khác, White Balance là công cụ cân điểm trắng, không phải công cụ sửa mọi lỗi màu trên màn hình LED.

Làm sao hạn chế tình trạng màn hình bị lệch trắng sau thời gian sử dụng?

Ngay từ khi đầu tư và bàn giao, nên lưu lại cấu hình màn hình và giữ module dự phòng cùng lô nếu có thể.

Trong quá trình sử dụng, cần tránh để màn hình hoạt động lâu ở điều kiện nhiệt quá cao và nên kiểm tra màu định kỳ đối với những hệ thống có yêu cầu hiển thị chính xác.

Nếu màn hình bắt đầu xuất hiện các vùng khác màu, nên xử lý sớm. Việc tiếp tục thay module từ nhiều lô khác nhau trong thời gian dài có thể khiến bề mặt ngày càng khó cân đồng đều.

Kết luận

Màu trắng trên màn hình LED có thể ngả xanh, đỏ, vàng hoặc một sắc khác khi sự cân bằng giữa các thành phần RGB không còn phù hợp với điểm trắng mục tiêu.

Nếu toàn bộ màn hình cùng bị ám màu, nên kiểm tra nhiệt độ màu, RGB và hệ thống xử lý. Nếu chỉ một cabinet hoặc module khác màu, hướng kiểm tra nên chuyển sang calibration, linh kiện và sự đồng đều giữa các khu vực.

Đặc biệt với sân khấu và studio, cần phân biệt giữa màu nhìn bằng mắt và màu camera ghi nhận. Màn hình, ánh sáng và camera phải được xem như một hệ thống chung thay vì chỉnh riêng từng thiết bị.

Quan trọng nhất là không nên thấy màu trắng ngả xanh thì lập tức giảm Blue hoặc thấy ngả đỏ thì giảm Red. Xác định đúng phạm vi và nguyên nhân của sai lệch trước khi cân chỉnh sẽ giúp giữ được cả điểm trắng lẫn chất lượng màu tổng thể của màn hình.

Nhiệt độ màu trên màn hình LED là gì?

Nhiệt độ màu được biểu thị bằng Kelvin (K), dùng để mô tả sắc thái của màu trắng. Trên màn hình LED, thông số này liên quan tới điểm trắng mà hệ thống đang tái tạo.

Kelvin ở đây không phải nhiệt độ nóng lên của màn hình. Màn hình đặt ở 6500K không nóng hơn màn hình đặt ở 3200K. Đây chỉ là thông số về đặc tính màu sắc của ánh sáng trắng.

• Nhiệt độ màu thấp hơn: màu trắng có xu hướng ấm, ngả vàng hoặc đỏ hơn.
• Nhiệt độ màu cao hơn: màu trắng có xu hướng lạnh, ngả xanh hơn.

Vì điểm trắng là mốc tham chiếu của toàn bộ hình ảnh, thay đổi nhiệt độ màu cũng làm cảm nhận về màu da, màu xám và những màu trung tính thay đổi theo.

3200K trên màn hình LED có đặc điểm gì?

3200K thuộc nhóm nhiệt độ màu ấm. Màu trắng trên màn hình sẽ có xu hướng vàng hoặc hơi đỏ hơn so với 5600K và 6500K.

Mức này thường được sử dụng trong môi trường quay phim có nguồn sáng tungsten hoặc sân khấu được thiết kế theo tông ánh sáng ấm. Khi màn hình, đèn và camera cùng được cân bằng theo vùng này, tổng thể hình ảnh có thể đồng nhất hơn.

Ngược lại, nếu đặt màn hình 3200K trong căn phòng dùng ánh sáng trắng lạnh, màn hình có thể trông vàng hơn rõ rệt so với môi trường xung quanh.

Khi nào 3200K phù hợp?

• Studio hoặc sân khấu sử dụng ánh sáng tungsten hay ánh sáng ấm.
• Nội dung cần chủ đích tạo cảm giác ấm.
• Màn hình xuất hiện trong khung hình camera được cân bằng theo khoảng 3200K.
• Không gian nội thất có hệ thống chiếu sáng thiên vàng và cần màn hình hòa vào tổng thể.

Với màn hình sự kiện, nhiệt độ màu không nên được cài riêng lẻ. Kỹ thuật LED, ánh sáng và camera nên thống nhất mục tiêu màu trước chương trình.

Tham khảo: màn hình LED sân khấu sự kiện.

5600K khác 3200K như thế nào?

5600K thường gắn với vùng ánh sáng ban ngày trong quay phim. So với 3200K, màu trắng trung tính hơn và giảm rõ sắc vàng.

Đây là mức thuận tiện trong những sân khấu, studio hoặc khu vực sử dụng hệ thống đèn daylight. Khi camera cũng được cân bằng theo cùng môi trường, việc phối hợp giữa nhân vật, ánh sáng và nền LED thường dễ kiểm soát hơn.

Chuyển màn hình từ 3200K lên 5600K không có nghĩa màn hình “sáng hơn”. Độ sáng và nhiệt độ màu là hai thông số khác nhau; thay đổi chính nằm ở cân bằng màu tạo nên điểm trắng.

5600K phù hợp khi nào?

• Sân khấu sử dụng nhiều đèn daylight.
• Livestream và quay camera lấy 5600K làm mốc cân bằng.
• Studio cần màn hình LED phối hợp với ánh sáng ban ngày.
• Chương trình thường xuyên chuyển giữa nội dung đồ họa và camera trực tiếp.

5600K không phải chuẩn bắt buộc cho mọi sân khấu. Nếu hệ thống ánh sáng đang ở 3200K hoặc workflow màu dùng điểm trắng khác, đặt 5600K theo thói quen vẫn có thể gây lệch màu.

6500K trên màn hình LED có gì khác?

6500K cao hơn 5600K nên màu trắng thường có cảm giác lạnh hơn một chút. Đây cũng là vùng gắn với D65, điểm trắng rất phổ biến trong lĩnh vực màu sắc và hiển thị.

Với hệ thống cần tái tạo nội dung số một cách nhất quán, 6500K thường là mốc tham chiếu quen thuộc. Tuy nhiên, trong căn phòng dùng toàn bộ đèn vàng ấm, màn hình ở 6500K có thể tạo cảm giác xanh hoặc lạnh hơn môi trường.

Với màn hình LED phòng họp, nên xem xét cả ánh sáng trong phòng và loại nội dung thường trình chiếu thay vì mặc định đặt nhiệt độ màu cao nhất.

So sánh nhanh 3200K, 5600K và 6500K

Khoảng cách giữa 3200K và 6500K khá dễ nhận biết. Chênh lệch giữa 5600K và 6500K nhỏ hơn nhưng vẫn có thể thấy ở vùng trắng, xám, da người và những nội dung có nhiều màu trung tính.

Nhiệt độ màu ảnh hưởng tới hình ảnh như thế nào?

Màu trắng và màu xám thay đổi rõ nhất

Đây là những vùng dễ nhận ra sự thay đổi điểm trắng. 3200K tạo cảm giác ấm, còn 6500K khiến cùng vùng trắng đó có xu hướng lạnh hơn.

Màu da có thể trở nên thiếu tự nhiên

Màu da nhạy với cân bằng màu. Nếu màn hình, camera và ánh sáng không phối hợp, người trên màn hình có thể trông vàng, đỏ hoặc lạnh hơn thực tế.

Điều này đặc biệt đáng chú ý trong hội nghị truyền hình, livestream, sân khấu có camera trực tiếp và studio dùng LED làm background.

Màu sắc thương hiệu cũng có thể bị ảnh hưởng

Với logo, sản phẩm hoặc nội dung yêu cầu màu tương đối chính xác, điểm trắng không phù hợp có thể khiến toàn bộ hình ảnh thiên ấm hoặc thiên lạnh.

Nhiệt độ màu vì thế nên được xem cùng khả năng cân chỉnh và độ sâu màu màn hình LED, không nên đánh giá như một thông số độc lập.

Vì sao nhìn bằng mắt ổn nhưng lên camera lại lệch màu?

Mắt người có khả năng thích nghi với môi trường ánh sáng khá tốt. Camera lại phụ thuộc nhiều vào white balance và workflow màu đang sử dụng.

Nếu camera được cân bằng theo 5600K nhưng màn hình và hệ thống đèn không cùng điều kiện màu, sự khác biệt có thể hiện rõ trên tín hiệu ghi hình dù người đứng tại hiện trường thấy tương đối ổn.

Do đó, với chương trình có camera, không nên chỉ đứng trước màn hình rồi chỉnh tới khi “nhìn đẹp”. Cần kiểm tra đồng thời trên monitor hoặc tín hiệu camera thực tế.

Cũng cần phân biệt: Kelvin trên màn hình thể hiện điểm trắng màn hình muốn tái tạo, còn Kelvin trong white balance của camera là thông tin để camera thực hiện bù màu cho nguồn sáng. Hai thao tác liên quan nhưng không phải cùng một cơ chế điều chỉnh.

Có nên luôn đặt màn hình LED ở 6500K?

Không. 6500K là điểm tham chiếu quan trọng nhưng không phải lựa chọn bắt buộc cho mọi ứng dụng.

Nếu nội dung được xây dựng trong workflow hiển thị quanh D65, duy trì điểm trắng gần 6500K giúp giữ tính nhất quán. Nhưng với sân khấu hoặc studio, màn hình còn phải phối hợp với ánh sáng và camera.

Ví dụ, màn hình LED P2.5 trong nhà sử dụng trong phòng hội nghị có thể ưu tiên độ nhất quán của nội dung. Khi đưa vào studio, cùng loại màn hình lại cần cân chỉnh dựa trên workflow quay thực tế.

Vì vậy, câu hỏi hợp lý không phải “6500K có tốt hơn 5600K không?” mà là “điểm trắng nào phù hợp với toàn bộ hệ thống đang sử dụng?”.

Nhiệt độ màu và độ sáng có giống nhau không?

Không. Độ sáng cho biết màn hình phát sáng mạnh hay yếu, còn nhiệt độ màu mô tả sắc thái điểm trắng.

Một màn hình có thể rất sáng ở 3200K hoặc giảm độ sáng thấp nhưng vẫn duy trì điểm trắng 6500K. Tuy nhiên, khi màn hình LED chạy ở mức sáng rất thấp, khả năng giữ màu trung tính còn phụ thuộc vào chất lượng module và hệ thống xử lý.

Nên chọn 3200K, 5600K hay 6500K theo từng ứng dụng?

Phòng họp và hội trường: ưu tiên hình ảnh tự nhiên và phù hợp với hệ thống đèn trong phòng. Nếu nội dung cần tính nhất quán màu cao, 6500K là điểm tham chiếu đáng cân nhắc.

Sân khấu: nhiệt độ màu nên thống nhất với thiết kế ánh sáng và camera. Nếu chương trình dùng hệ thống daylight, 5600K thường thuận lợi hơn việc lựa chọn ngẫu nhiên.

Studio hoặc livestream: camera, đèn và màn hình cần được kiểm tra cùng nhau. 3200K hay 5600K phụ thuộc vào nguồn sáng và white balance của workflow.

Màn hình quảng cáo, trình chiếu thông thường: ưu tiên sự dễ nhìn, màu sắc ổn định và phù hợp với môi trường; không cần thay đổi nhiệt độ màu thường xuyên.

Vì vậy một màn hình đạt IP65 và hoạt động tốt ở khu vực đô thị chưa chắc đã phù hợp để đưa ra sát biển mà giữ nguyên toàn bộ cấu hình. Cabinet, bo mạch, đầu nối, bulông, khung thép và cả phương án bảo trì đều cần được xem xét lại.

Vì sao màn hình LED gần biển có nguy cơ hỏng khác màn hình ngoài trời thông thường?

Ở khu vực ven biển, gió có thể mang theo các hạt muối rất nhỏ từ nước biển vào không khí.

Khi muối bám lên bề mặt thiết bị và kết hợp với độ ẩm, nó tạo ra môi trường thuận lợi cho quá trình ăn mòn kim loại.

Điều đáng chú ý là muối không nhất thiết phải đi vào màn hình dưới dạng nước biển trực tiếp.

Ngay cả màn hình nằm cách bờ biển một khoảng nhất định vẫn có thể chịu ảnh hưởng nếu thường xuyên tiếp xúc với:

• Không khí có hơi muối.
• Gió biển.
• Độ ẩm cao.
• Mưa kết hợp với muối bám trên bề mặt.

Sau nhiều chu kỳ khô – ẩm, muối có thể tích tụ tại các khe, đầu nối, bulông và những vị trí khó được nước mưa rửa sạch.

Do đó, thiết kế màn hình gần biển phải giải quyết đồng thời hai vấn đề:

Ngăn nước xâm nhập và hạn chế ăn mòn do môi trường muối.

IP65 không có nghĩa là màn hình đã chống được hơi muối

Đây là điểm dễ nhầm nhất khi lựa chọn màn hình LED cho khu vực ven biển.

Chỉ số IP thể hiện mức độ bảo vệ của vỏ thiết bị trước sự xâm nhập của vật rắn và nước theo điều kiện thử nghiệm quy định.

Ví dụ một cabinet outdoor đạt IP65 có khả năng chống bụi và chịu tia nước theo cấp tương ứng.

Tuy nhiên:

IP65 không phải là chỉ số đánh giá khả năng chống ăn mòn do muối.

Một cabinet có thể kín nước tốt nhưng:

• Bulông vẫn bị gỉ.
• Bề mặt cabinet vẫn bị ăn mòn.
• Đầu connector vẫn bị oxy hóa.
• PCB vẫn bị ảnh hưởng nếu hơi ẩm và ion muối xâm nhập trong thời gian dài.

Do đó khi lựa chọn thiết bị cho khu vực ven biển, ngoài IP còn cần hỏi nhà cung cấp về:

• Vật liệu cabinet.
• Phương pháp xử lý bề mặt.
• Khả năng chống ăn mòn của phụ kiện.
• Xử lý bảo vệ PCB.
• Tiêu chuẩn hoặc thử nghiệm salt mist nếu dự án có yêu cầu.

Có thể tham khảo thêm bài cabinet ngoài trời cần đạt chuẩn gì để hiểu các yêu cầu cơ bản trước khi bổ sung những yêu cầu riêng cho môi trường biển.

Cabinet cần chú trọng khả năng chống ăn mòn chứ không chỉ chống nước

Cabinet ngoài trời thông thường thường sử dụng sắt, nhôm hoặc hợp kim nhôm tùy sản phẩm.

Với khu vực gần biển, cần xem xét kỹ hơn:

• Vật liệu nền.
• Lớp sơn hoặc lớp phủ bảo vệ.
• Quá trình xử lý bề mặt trước khi sơn.
• Khả năng bảo vệ tại cạnh, lỗ bắt vít và vị trí gia công.

Ví dụ, một cabinet sắt được sơn đẹp khi mới xuất xưởng vẫn có thể bắt đầu gỉ từ vị trí lớp sơn bị xước trong quá trình vận chuyển.

Sau khi gỉ xuất hiện tại một điểm nhỏ, môi trường muối và độ ẩm cao có thể làm quá trình ăn mòn phát triển nhanh hơn.

Vì vậy khi nghiệm thu cabinet gần biển cần kiểm tra kỹ:

• Các góc cabinet.
• Vị trí bulông.
• Các lỗ gia công.
• Phần tiếp xúc giữa hai chi tiết kim loại.
• Vùng bị va chạm hoặc xước trong quá trình lắp đặt.

Không nên chỉ kiểm tra mặt trước của màn hình.

PCB và linh kiện điện tử nên có giải pháp chống ẩm phù hợp

Môi trường biển không chỉ gây gỉ cho phần cơ khí.

PCB của module LED, Receiving Card và một số bảng mạch khác cũng có thể bị ảnh hưởng khi độ ẩm và chất gây ô nhiễm tích tụ trên bề mặt.

Các khu vực nhạy cảm gồm:

• Chân linh kiện.
• Đường mạch.
• Chân connector.
• Các điểm hàn.

Do đó với dự án ven biển, có thể yêu cầu nhà sản xuất cung cấp cấu hình bo mạch có lớp bảo vệ phù hợp, thường được gọi chung là conformal coating hoặc xử lý chống ẩm – chống ăn mòn PCB.

Tuy nhiên không nên chỉ hỏi:

“Bo có phủ keo không?”

Mà nên làm rõ:

• Những bo mạch nào được xử lý.
• Phạm vi lớp phủ.
• Quy trình của nhà sản xuất.
• Có yêu cầu kiểm tra môi trường riêng cho dự án hay không.

Một lớp phủ làm không đúng có thể để lại nhiều khu vực không được bảo vệ, đặc biệt quanh connector hoặc chân linh kiện.

Connector nguồn và tín hiệu là vị trí rất dễ bị bỏ qua

Các đầu nối nằm ở phía sau màn hình thường xuyên được tháo lắp trong quá trình thi công và bảo trì.

Nếu nước hoặc hơi ẩm chứa muối đi vào khu vực tiếp xúc điện, hiện tượng oxy hóa có thể làm tăng điện trở tiếp xúc và gây kết nối không ổn định.

Do đó nên chú ý:

• Connector đúng loại cho môi trường outdoor.
• Gioăng làm kín còn nguyên vẹn.
• Đầu connector được khóa hoàn toàn.
• Cáp không tạo đường dẫn nước trực tiếp vào connector.
• Connector dự phòng không sử dụng phải được bịt kín.

Đặc biệt không nên để cổng nguồn hoặc cổng tín hiệu không sử dụng mở trực tiếp ra môi trường.

Một chiếc nắp nhỏ bị thiếu có thể tạo thành vị trí xâm nhập của hơi ẩm trong nhiều tháng.

Bulông và phụ kiện liên kết cần chọn theo mức độ ăn mòn thực tế

Nhiều màn hình có cabinet chống nước tốt nhưng sau một vài năm lại xuất hiện gỉ ở:

• Bulông.
• Long đen.
• Ke góc.
• Bản mã.
• Tay liên kết.

Nguyên nhân là phần phụ kiện không được lựa chọn với cùng mức chống ăn mòn như cabinet.

Trong môi trường biển, không nên mặc định rằng cứ dùng “inox” là đủ.

Khả năng chống ăn mòn của thép không gỉ thay đổi theo thành phần vật liệu, mức chloride, độ ẩm, nhiệt độ, hình dạng chi tiết và vị trí có khe giữ muối.

Vì vậy grade vật liệu và phương án bảo vệ nên được xác định theo mức độ khắc nghiệt của địa điểm thực tế.

Đặc biệt cần tránh tạo các khe rất nhỏ mà nước và muối có thể đi vào nhưng khó thoát ra.

Khung thép phía sau màn hình cần nâng cấp khả năng chống gỉ

Nếu cabinet là phần dễ nhìn thấy thì khung thép phía sau lại là bộ phận dễ bị bỏ quên sau khi màn hình hoàn thiện.

Trong môi trường biển, khung có thể thường xuyên tiếp xúc với:

• Không khí ẩm.
• Muối.
• Nước mưa.
• Nước đọng trong các khe kết cấu.

Do đó không nên chỉ sơn chống gỉ đơn giản rồi coi như đã hoàn thành.

Tùy điều kiện công trình, có thể cân nhắc:

• Mạ kẽm nhúng nóng.
• Hệ sơn chống ăn mòn phù hợp môi trường biển.
• Kết hợp mạ kẽm và sơn phủ trong những dự án yêu cầu cao.

Quan trọng hơn, xử lý chống gỉ phải được thực hiện đồng bộ tại:

• Mối hàn.
• Đầu cắt.
• Bản mã.
• Lỗ khoan.
• Vùng sửa chữa sau khi thi công.

Bạn có thể tham khảo thêm về hệ thống khung màn hình LED để hiểu cấu tạo và vai trò của phần kết cấu phía sau.

Thiết kế phải hạn chế tối đa vị trí giữ muối và giữ nước

Một nguyên tắc rất quan trọng với kết cấu gần biển là không tạo ra những “túi” mà nước và muối có thể tích tụ lâu ngày.

Ví dụ:

• Mặt thép nằm ngang giữ nước.
• Góc kín không có lỗ thoát.
• Khe giữa hai bản kim loại.
• Đáy cabinet không thoát được nước.
• Rãnh phía sau màn hình dễ tích bụi và muối.

Ở khu vực được mưa rửa trực tiếp, một phần muối có thể được loại bỏ tự nhiên.

Ngược lại, những vị trí vừa được che mưa vừa hứng gió biển đôi khi lại tích tụ muối nhiều vì chất bẩn đi vào nhưng không được nước rửa đi.

Do đó khi bố trí mái che cũng không nên chỉ quan tâm tới việc ngăn mưa mà bỏ qua khả năng thông thoáng và vệ sinh bề mặt.

Cần kiểm soát cả hiện tượng ngưng tụ bên trong cabinet

Khu vực ven biển thường có độ ẩm cao.

Khi nhiệt độ thay đổi giữa ngày và đêm, hơi ẩm có thể ngưng tụ trên các bề mặt lạnh.

Nếu cabinet được làm kín nhưng bên trong vẫn chứa không khí ẩm, nước có thể xuất hiện dưới dạng ngưng tụ mà không cần mưa trực tiếp lọt vào.

Vì vậy cần xem xét:

• Độ kín của cabinet.
• Giải pháp cân bằng áp suất nếu nhà sản xuất có thiết kế.
• Hệ thống thông gió hoặc tản nhiệt.
• Đường thoát nước.
• Điều kiện vận hành thực tế.

Không nên tự ý khoan lỗ thông gió cho cabinet outdoor nếu không nằm trong thiết kế của nhà sản xuất, vì việc này có thể phá vỡ khả năng chống nước ban đầu.

Hệ thống làm mát cũng cần chọn vật liệu phù hợp

Màn hình ngoài trời lớn có thể sử dụng:

• Quạt thông gió.
• Lưới lọc.
• Hệ thống điều hòa.
• Các đường ống và cửa lấy gió.

Tại khu vực biển, những thành phần này cũng phải chịu cùng môi trường ăn mòn.

Ví dụ quạt vẫn quay nhưng lưới bảo vệ, vít cố định hoặc đầu connector đã bắt đầu gỉ.

Đặc biệt với hệ làm mát hút trực tiếp không khí ngoài trời, không khí có muối cũng được đưa vào khoang kỹ thuật.

Vì vậy phải tính cả tác động của môi trường lên:

• Quạt.
• Dàn trao đổi nhiệt.
• Khung điều hòa.
• Tủ điện.

Không nên chỉ nâng cấp cabinet LED nhưng giữ nguyên toàn bộ thiết bị phụ trợ theo cấu hình thông thường.

Tủ điện ngoài trời cũng cần chống ăn mòn

Tủ điện thường đặt ở phía sau hoặc bên cạnh màn hình nên chịu điều kiện môi trường tương tự cabinet.

Cần quan tâm tới:

• Vật liệu và lớp phủ của tủ.
• Độ kín.
• Gioăng cửa.
• Cable gland.
• Đầu cos.
• Thanh đồng và các vị trí đấu nối.
• Hệ thống tiếp địa.

Đặc biệt, các vị trí cáp đi vào tủ phải hạn chế nước chảy theo dây vào bên trong.

Một hệ LED được bảo vệ tốt nhưng tủ điện bị ăn mòn vẫn có thể gây mất điện toàn bộ màn hình.

Màn hình gần biển có cần IP cao hơn màn hình outdoor thông thường không?

Không thể trả lời chỉ bằng cách tăng từ IP65 lên IP66.

Nếu công trình có nguy cơ chịu lượng nước lớn hơn thì mức bảo vệ nước phù hợp rõ ràng cần được xem xét.

Nhưng đối với môi trường biển, bài toán chính còn có yếu tố ăn mòn.

Có thể hình dung:

Do đó, IP cao hơn không thể thay thế cho thiết kế chống ăn mòn.

Bảo trì màn hình gần biển phải chú trọng vệ sinh muối

Màn hình outdoor thông thường chủ yếu được kiểm tra:

• Nước.
• Bụi.
• Quạt.
• Nguồn.
• Dây điện.

Với màn hình ven biển cần bổ sung kiểm tra ăn mòn tại:

• Bulông.
• Mối hàn.
• Cạnh cabinet.
• Connector.
• Khung thép.
• Tủ điện.

Nếu phát hiện một điểm gỉ nhỏ, nên xử lý sớm trước khi lớp bảo vệ bị phá hủy trên diện rộng.

Đồng thời cần có phương án vệ sinh lớp muối và bụi tích tụ phù hợp với thiết kế của thiết bị.

Không nên xịt nước tùy ý vào mặt sau màn hình chỉ với mục đích rửa muối nếu nhà sản xuất không cho phép phương pháp đó.

Đặc biệt kiểm tra màn hình sau mùa mưa và thời gian gió biển mạnh

Mưa lớn kết hợp gió có thể đẩy nước vào những vị trí ít xảy ra trong điều kiện bình thường.

Sau các giai đoạn thời tiết khắc nghiệt nên kiểm tra:

• Cabinet có dấu hiệu ngấm nước không.
• Gioăng còn đàn hồi và kín không.
• Connector có oxy hóa không.
• Có vùng nào xuất hiện gỉ mới không.
• Tủ điện có hơi ẩm hoặc nước ngưng tụ không.
• Khung có vị trí đọng nước không.

Có thể tham khảo thêm các lưu ý khi lắp màn hình LED ngoài trời để không bị rò nước. Với công trình ven biển, việc chống nước cần được thực hiện đồng thời với chống ăn mòn.

Màn hình LED cho Control Room khác gì màn hình LED phòng họp thông thường?

Cả hai đều là màn hình LED trong nhà và người xem thường đứng hoặc ngồi tương đối gần. Tuy nhiên mục đích sử dụng lại khác nhau.

Phòng họp chủ yếu hiển thị:

• PowerPoint.
• Video.
• Họp trực tuyến.
• Tài liệu và hình ảnh trình chiếu.

Trong khi đó, Control Room có thể phải hiển thị hàng chục cửa sổ cùng lúc. Nội dung thường chứa nhiều chi tiết nhỏ như:

• Tên camera.
• Thông số thiết bị.
• Số liệu theo thời gian thực.
• Chữ trên bản đồ.
• Biểu đồ.
• Thanh trạng thái và cảnh báo.

Đồng thời màn hình có thể hoạt động nhiều giờ liên tục mỗi ngày, thậm chí một số hệ thống vận hành 24/7.

Vì vậy yêu cầu quan trọng của màn hình Control Room không phải chỉ là hình ảnh đẹp mà là dữ liệu phải dễ đọc, hệ thống ổn định và có khả năng duy trì hoạt động khi một thành phần gặp sự cố.

Đầu tiên phải xác định Control Room cần hiển thị những gì

Một sai lầm khá phổ biến là lựa chọn kích thước và loại LED trước, sau đó mới tính xem sẽ đưa những nguồn tín hiệu nào lên màn hình.

Quy trình nên làm ngược lại.

Trước khi xác định màn hình cần rộng bao nhiêu, nên thống kê:

• Có bao nhiêu nguồn camera?
• Có hiển thị bản đồ GIS hay không?
• Có dashboard SCADA, BMS, NOC hoặc hệ thống giám sát riêng không?
• Có bao nhiêu máy tính cần đưa tín hiệu lên màn hình?
• Một thời điểm cần hiển thị tối đa bao nhiêu cửa sổ?
• Cửa sổ nào cần kích thước lớn, cửa sổ nào chỉ cần giám sát phụ?
• Có cần thay đổi layout thường xuyên hay không?

Ví dụ một phòng điều hành giao thông có thể cần một vùng lớn dành cho bản đồ, hai vùng bên cạnh hiển thị camera và một dải phía dưới dành cho cảnh báo.

Ngược lại, trung tâm giám sát an ninh có thể ưu tiên một ma trận nhiều camera kích thước tương đối đồng đều.

Hai hệ thống này có thể sử dụng màn hình cùng kích thước nhưng yêu cầu độ phân giải và bộ xử lý hình ảnh hoàn toàn khác nhau.

Không nên chọn pixel pitch chỉ dựa vào khoảng cách nhìn

Khoảng cách từ người vận hành tới màn hình là yếu tố quan trọng khi lựa chọn pixel pitch, nhưng với Control Room, chỉ dựa vào khoảng cách nhìn là chưa đủ.

Cần quan tâm thêm tới kích thước chi tiết nhỏ nhất phải đọc được trên màn hình.

Ví dụ, một màn hình chủ yếu hiển thị video camera có thể chấp nhận mật độ điểm ảnh thấp hơn một hệ thống hiển thị bản đồ GIS có nhiều tên đường và ký hiệu nhỏ.

Tương tự, người vận hành ngồi cách màn hình 3 mét nhưng cần đọc nhiều con số nhỏ có thể vẫn cần pixel pitch nhỏ hơn một phòng khác có cùng khoảng cách xem nhưng chủ yếu hiển thị hình ảnh.

Các dòng pixel pitch thường được cân nhắc cho phòng điều hành có thể nằm trong nhóm P1.x đến P2.x tùy diện tích màn hình, khoảng cách quan sát và yêu cầu nội dung.

Không nên mặc định rằng pixel pitch càng nhỏ thì thiết kế càng tốt.

Pitch nhỏ hơn đồng nghĩa với:

• Số lượng pixel tăng.
• Chi phí module LED tăng.
• Khối lượng dữ liệu hệ thống điều khiển phải xử lý tăng.
• Yêu cầu cấu hình thiết bị truyền và xử lý tín hiệu cao hơn.

Mục tiêu là chọn mật độ pixel vừa đủ để nội dung sử dụng thực tế rõ ràng tại các vị trí quan sát.

Nếu đang cân nhắc giữa các công nghệ LED pixel pitch nhỏ như SMD, GOB hoặc COB, có thể tham khảo thêm bài công nghệ LED nào phù hợp cho màn hình phòng họp. Nhiều tiêu chí về khoảng cách xem gần, độ bền bề mặt và chất lượng hiển thị cũng có giá trị khi đánh giá màn hình Control Room.

Phải tính độ phân giải trước khi chốt kích thước màn hình

Đây là bước rất quan trọng nhưng thường bị bỏ qua.

Độ phân giải thực tế của màn hình LED phụ thuộc vào hai yếu tố:

• Kích thước vật lý của màn hình.
• Pixel pitch của module.

Có thể hình dung đơn giản:

Số pixel chiều ngang = chiều rộng màn hình / pixel pitch.

Số pixel chiều cao = chiều cao màn hình / pixel pitch.

Ví dụ với P1.5, một màn hình rộng 5.760 mm sẽ có:

5.760 / 1,5 = 3.840 pixel theo chiều ngang.

Nếu màn hình cao 3.240 mm thì:

3.240 / 1,5 = 2.160 pixel theo chiều cao.

Khi đó màn hình đạt độ phân giải vật lý tương ứng 3840 × 2160 pixel, tức canvas 4K UHD.

Nhưng không phải Control Room nào cũng bắt buộc phải đạt 4K.

Điều quan trọng là tổng số pixel có đủ để chia các nguồn tín hiệu theo layout dự kiến hay không.

Ví dụ nếu một màn hình có độ phân giải thấp nhưng phải chia thành 16 cửa sổ camera, mỗi cửa sổ sẽ chỉ còn một phần nhỏ số pixel của toàn màn hình. Những thông tin nhỏ trong từng cửa sổ có thể khó quan sát.

Ngược lại, nếu hệ thống chỉ hiển thị bốn nguồn dữ liệu lớn thì yêu cầu có thể khác.

Có thể xem thêm hướng dẫn cách tính độ phân giải màn hình LED trước khi quyết định kích thước và pixel pitch.

Tỷ lệ màn hình không nhất thiết lúc nào cũng phải là 16:9

Đối với phòng họp, màn hình 16:9 thường thuận tiện vì phù hợp với PowerPoint, video và nội dung máy tính.

Control Room lại khác.

Màn hình có thể là:

• 16:9.
• 32:9.
• Màn hình rất rộng theo chiều ngang.
• Một canvas có tỷ lệ riêng theo kiến trúc phòng điều hành.

Ví dụ một trung tâm giám sát cần bố trí ba vùng dữ liệu ngang nhau có thể phù hợp với màn hình dạng panorama hơn màn hình 16:9 tiêu chuẩn.

Do đó, tỷ lệ màn hình nên xuất phát từ layout hiển thị thường xuyên nhất, không nên ép toàn bộ hệ thống theo một tỷ lệ chỉ vì đây là chuẩn phổ biến của video.

Độ sáng Control Room không cần quá cao

Màn hình LED trong Control Room nằm trong môi trường ánh sáng được kiểm soát tương đối tốt.

Vì vậy chạy màn hình ở độ sáng quá cao không mang lại nhiều lợi ích mà còn có thể:

• Gây chói mắt.
• Tạo cảm giác khó chịu khi nhìn lâu.
• Làm vùng trắng quá mạnh so với môi trường xung quanh.
• Tăng tiêu thụ điện và nhiệt lượng.

Điều đáng quan tâm hơn độ sáng tối đa là màn hình có giữ được chất lượng hình ảnh khi giảm xuống mức brightness sử dụng thực tế hay không.

Một màn hình có thể hiển thị rất đẹp khi chạy sáng mạnh nhưng khi giảm brightness lại xuất hiện:

• Màu xám không đều.
• White Balance lệch.
• Chi tiết vùng tối mất.
• Các cabinet có cảm giác khác màu nhau.

Với Control Room, đây là vấn đề đáng lưu ý vì nhân viên phải nhìn màn hình trong thời gian dài. Nên đánh giá chất lượng hiển thị ở đúng mức sáng dự kiến sử dụng thay vì chỉ test màn hình ở brightness cao.

Độ đồng đều màu quan trọng hơn việc màu quá rực

Control Room thường có diện tích màn hình lớn và nhiều vùng giao diện có màu nền giống nhau.

Nếu một cabinet hơi đỏ, một cabinet hơi xanh hoặc độ sáng giữa các module khác nhau, hiện tượng sẽ rất dễ nhận thấy.

Các yếu tố cần quan tâm gồm:

• Độ đồng đều brightness.
• Độ đồng đều màu.
• White Balance.
• Khả năng hiển thị grayscale.
• Calibration giữa các module và cabinet.

Đặc biệt nên giữ module dự phòng cùng lô với màn hình ngay từ thời điểm bàn giao.

Nếu sau vài năm mới mua module khác để thay thế, dù cùng model và pixel pitch, màu sắc của bóng LED mới chưa chắc giống hoàn toàn với màn hình đã vận hành trong thời gian dài.

Hệ thống xử lý hình ảnh là phần không thể thiết kế sau cùng

Với một màn hình phòng họp đơn giản, đôi khi chỉ cần một nguồn máy tính đưa lên màn hình.

Control Room thường phức tạp hơn nhiều.

Hệ thống có thể phải nhận đồng thời tín hiệu từ:

• Máy tính vận hành.
• Máy chủ.
• Hệ thống camera.
• Decoder.
• SCADA.
• GIS.
• Hệ thống hội nghị truyền hình.

Do đó cần xác định ngay từ thiết kế:

• Số lượng input.
• Chuẩn tín hiệu đầu vào.
• Độ phân giải từng nguồn.
• Số cửa sổ cần hiển thị đồng thời.
• Có cần crop, scale và di chuyển cửa sổ tự do hay không.
• Có cần lưu nhiều layout khác nhau không.
• Có cần chuyển layout nhanh khi có sự cố không.

Bộ xử lý phải được tính theo tổng canvas của màn hình và yêu cầu thực tế, không nên chỉ chọn theo tiêu chí “có cổng HDMI 4K”.

Một thiết bị nhận được tín hiệu 4K chưa chắc đã đáp ứng được việc xử lý nhiều nguồn, nhiều layer và một canvas LED có kích thước đặc biệt.

Control Room quan trọng cần tính phương án dự phòng tín hiệu

Nếu màn hình chỉ phục vụ quảng cáo, việc mất hình trong một thời gian ngắn có thể không gây hậu quả lớn.

Nhưng tại trung tâm giám sát giao thông, an ninh, năng lượng hoặc dây chuyền sản xuất, mất màn hình có thể ảnh hưởng trực tiếp tới khả năng vận hành.

Vì vậy cần xác định mức độ quan trọng của hệ thống và thiết kế redundancy tương ứng.

Tùy quy mô dự án, phương án dự phòng có thể xem xét ở các lớp:

• Nguồn tín hiệu.
• Bộ xử lý hình ảnh.
• Sending Card hoặc bộ điều khiển.
• Đường truyền dữ liệu tới màn hình.
• Receiving Card.
• Nguồn điện.

Không phải mọi Control Room đều cần dự phòng kép toàn bộ thiết bị.

Nhưng với hệ thống quan trọng, cần đặt câu hỏi từ đầu:

Nếu thiết bị này hỏng thì màn hình còn hoạt động được không?

Câu hỏi này giúp xác định đúng những thành phần cần backup thay vì chỉ tập trung vào thông số hình ảnh.

Nguồn điện và UPS cũng phải tính theo yêu cầu vận hành

LED wall kích thước lớn có công suất đáng kể, vì vậy hệ thống điện cần được thiết kế riêng thay vì lấy nguồn từ một vài ổ cắm có sẵn trong phòng.

Nên xem xét:

• Công suất cực đại của màn hình.
• Công suất vận hành thực tế.
• Phân chia tải theo các nhánh điện.
• Thiết bị bảo vệ.
• Tiếp địa.
• Nguồn cho processor và hệ thống điều khiển.

UPS cũng cần được xác định theo mục tiêu thực tế.

Không phải dự án nào cũng cần UPS đủ lớn để duy trì toàn bộ LED wall trong thời gian dài. Một số hệ thống chỉ cần đảm bảo processor, controller và thiết bị mạng không bị tắt đột ngột. Những Control Room có yêu cầu duy trì hiển thị khi mất điện lại cần phương án nguồn dự phòng ở mức cao hơn.

Vận hành 24/7 cần quan tâm tới nhiệt và khả năng bảo trì

Màn hình LED hoạt động trong thời gian dài sẽ sinh nhiệt từ module, nguồn và các linh kiện điện tử.

Với LED wall lớn, tổng nhiệt lượng đưa vào phòng có thể đáng kể.

Vì vậy khi thiết kế nên xem xét đồng thời:

• Khả năng tản nhiệt của cabinet.
• Khoảng không phía sau màn hình.
• Điều hòa của Control Room.
• Khả năng tiếp cận nguồn và card nhận.

Nếu kiến trúc không cho phép có hành lang kỹ thuật phía sau màn hình, nên cân nhắc hệ thống có khả năng bảo trì mặt trước.

Front maintenance giúp kỹ thuật viên có thể tháo module, nguồn hoặc một số linh kiện từ phía trước mà không cần tạo một khoảng trống lớn sau màn hình.

Tuy nhiên phương án bảo trì phải được xác định ngay khi thiết kế kết cấu, không nên chờ màn hình lắp xong mới tính cách sửa chữa.

Độ phẳng của toàn bộ LED wall ảnh hưởng trực tiếp tới chất lượng quan sát

Màn hình Control Room thường có kích thước lớn nhưng pixel pitch nhỏ.

Vì vậy các sai lệch cơ khí nhỏ giữa cabinet cũng dễ nhìn thấy hơn.

Nếu mặt khung không phẳng có thể xuất hiện:

• Đường nối cabinet.
• Mép module cao thấp khác nhau.
• Khoảng hở không đồng đều.
• Vùng phản xạ ánh sáng khác biệt.

Do đó chất lượng hình ảnh không chỉ phụ thuộc module LED.

Khung kết cấu, cabinet và độ chính xác khi lắp đặt cũng là một phần của chất lượng hiển thị.

Đặc biệt với màn hình pixel pitch nhỏ, nên kiểm soát độ phẳng ngay từ quá trình dựng khung thay vì cố chỉnh module ở bước cuối.

Thiết kế phải kiểm tra cả vị trí người ngồi lệch tâm

Không phải tất cả nhân viên Control Room đều ngồi đúng giữa màn hình.

Một màn hình lớn có thể được quan sát từ nhiều bàn vận hành khác nhau. Những vị trí ngoài cùng có góc nhìn xiên đáng kể.

Do đó khi bố trí màn hình cần kiểm tra:

• Khoảng cách từ hàng ghế gần nhất.
• Khoảng cách từ hàng ghế xa nhất.
• Góc nhìn của bàn ngoài cùng bên trái và bên phải.
• Chiều cao màn hình.
• Độ cao của dòng nội dung quan trọng.

Một màn hình quá cao có thể rất ấn tượng về kích thước nhưng khiến người ngồi gần phải liên tục ngẩng đầu để theo dõi phần phía trên.

Control Room cần ưu tiên khả năng quan sát lâu dài hơn yếu tố “màn hình càng lớn càng tốt”.

Có thể tham khảo thêm các bước test màn hình LED trước khi bàn giao để xây dựng checklist nghiệm thu tổng thể.

Vậy khi lắp màn hình LED trong môi trường nhiệt độ cao, cần giảm tải công suất như thế nào? Bài viết dưới đây sẽ giúp bạn hiểu rõ cách tính và các giải pháp phù hợp để màn hình hoạt động ổn định, an toàn và bền lâu

Trước hết cần hiểu “nhiệt độ màn hình LED” là nhiệt độ ở đâu

Khi nói nhiệt độ ngoài trời là 40°C, điều đó không có nghĩa nguồn và linh kiện bên trong màn hình cũng đang ở 40°C.

Một hệ thống LED có ít nhất ba mức nhiệt độ cần phân biệt.

Nhiệt độ môi trường

Đây là nhiệt độ không khí xung quanh màn hình.

Ví dụ nhiệt độ ngoài trời được dự báo là 38°C.

Nhiệt độ bên trong cabinet hoặc khoang kỹ thuật

Nguồn LED, Receiving Card và các thiết bị khác lại hoạt động trong không gian phía sau màn hình.

Nếu khu vực này bị kín, thông gió kém hoặc hấp thụ nhiệt từ ánh nắng, nhiệt độ không khí bên trong có thể cao hơn đáng kể so với nhiệt độ môi trường.

Nhiệt độ của chính linh kiện

LED, IC driver và linh kiện bên trong nguồn tiếp tục tự sinh nhiệt khi hoạt động.

Do đó, điều cần quan tâm không phải chỉ là:

“Ngoài trời hôm nay bao nhiêu độ?”

mà phải là:

“Trong điều kiện vận hành xấu nhất, nguồn, module và khu vực phía sau màn hình đang làm việc ở nhiệt độ nào?”

Đây mới là dữ liệu có ý nghĩa khi đánh giá tải công suất.

Vì sao màn hình LED càng sáng càng sinh nhiều nhiệt?

Màn hình LED sử dụng điện năng để tạo ánh sáng nhưng không phải toàn bộ điện năng đều được chuyển thành ánh sáng nhìn thấy.

Một phần đáng kể trở thành nhiệt tại:

• LED.
• IC driver.
• Nguồn chuyển đổi AC/DC.
• Dây dẫn và các linh kiện điện tử khác.

Khi tăng brightness, dòng điện trung bình cấp cho hệ LED tăng và công suất tiêu thụ cũng tăng theo.

Đặc biệt với màn hình ngoài trời cần độ sáng cao để chống lại ánh sáng mặt trời, tải nhiệt thường lớn hơn màn hình trong nhà.

Đây cũng là lý do không nên chỉ tính công suất để chọn dây điện và aptomat. Công suất tiêu thụ còn liên quan trực tiếp tới lượng nhiệt mà hệ thống phải xử lý.

Có thể tham khảo thêm bài màn hình LED tiêu thụ điện như thế nào để hiểu sự khác nhau giữa công suất cực đại và công suất vận hành thực tế.

Nhiệt độ cao ảnh hưởng tới màn hình LED như thế nào?

Nếu hệ thống thường xuyên làm việc ở nhiệt độ cao, nhiều thành phần có thể cùng bị ảnh hưởng.

Nguồn LED giảm khả năng mang tải

Nguồn điện tử không phải lúc nào cũng có thể cung cấp 100% công suất định mức ở mọi nhiệt độ.

Khi nhiệt độ môi trường làm việc tăng quá một ngưỡng nhất định, nhiều dòng nguồn yêu cầu giảm tải đầu ra.

Ví dụ một nguồn được ghi 300 W không có nghĩa nó luôn có thể cung cấp liên tục 300 W khi nằm trong một cabinet rất nóng.

Phải xem đường cong derating của đúng model nguồn.

Tuổi thọ linh kiện có thể giảm

Nhiệt độ cao làm tăng stress nhiệt cho tụ điện, linh kiện bán dẫn và các thành phần bên trong nguồn.

Một hệ thống có thể vẫn chạy được nhưng việc thường xuyên vận hành sát giới hạn nhiệt sẽ không có lợi cho độ ổn định lâu dài.

LED có thể suy giảm quang học nhanh hơn

Đặc tính phát sáng của LED chịu ảnh hưởng của nhiệt độ junction.

Nếu khả năng tản nhiệt không tốt, hiệu suất phát sáng, màu sắc và tuổi thọ LED đều có thể bị ảnh hưởng.

Màn hình có thể xuất hiện lỗi không ổn định

Trong điều kiện nhiệt quá cao có thể gặp các hiện tượng như:

• Nguồn tự ngắt bảo vệ.
• Màn hình chớp hoặc mất một khu vực.
• Một số cabinet hoạt động không ổn định.
• Màu sắc giữa các vùng thay đổi sau thời gian dài vận hành.

Nếu hiện tượng chỉ xuất hiện vào buổi trưa nóng nhưng biến mất vào buổi tối, nhiệt độ là một trong những hướng cần kiểm tra.

Giảm tải công suất không đồng nghĩa với giảm brightness theo một tỷ lệ cố định

Đây là điểm quan trọng nhất của vấn đề.

Không có nguyên tắc chung như:

“Trên 40°C giảm brightness 20%.”

hay:

“Trên 50°C chỉ cho màn hình chạy 70%.”

Các con số như vậy chỉ có ý nghĩa nếu chúng được quy định cho đúng thiết bị đang sử dụng.

Khi nói derating, trước hết cần xem công suất nguồn còn được phép sử dụng bao nhiêu tại nhiệt độ thực tế.

Ví dụ một nguồn có:

• Công suất định mức: 300 W.
• Đường cong của nhà sản xuất cho phép 100% tải ở vùng nhiệt độ bình thường.
• Tại nhiệt độ đang xét chỉ còn cho phép vận hành 80% tải.

Khi đó công suất khả dụng theo derating là:

300 W × 80% = 240 W.

Nếu tải thực tế của cụm module đang lên tới 270 W, hệ thống không còn đủ biên an toàn ở điều kiện đó.

Giải pháp có thể là:

• Giảm tải thực tế.
• Tăng khả năng tản nhiệt.
• Phân bố lại tải sang nhiều nguồn hơn.
• Sử dụng nguồn có khả năng vận hành phù hợp hơn ở nhiệt độ cao.

Không nên tiếp tục coi đây là một nguồn 300 W chỉ vì con số 300 W được in trên nhãn.

Cách xác định mức giảm tải cho màn hình LED trong thực tế

Có thể thực hiện theo quy trình sau.

Bước 1: Đo nhiệt độ tại vị trí thực sự cần quan tâm

Không nên chỉ lấy nhiệt độ từ ứng dụng thời tiết.

Cần kiểm tra nhiệt tại:

• Khu vực hút khí vào cabinet.
• Không khí xung quanh nguồn.
• Các cabinet ở vị trí nóng nhất.
• Khu vực phía trên màn hình nơi khí nóng dễ tích tụ.

Nên đo sau khi màn hình đã hoạt động đủ lâu và trong thời điểm bất lợi, ví dụ buổi chiều nắng mạnh.

Bước 2: Kiểm tra specification của nguồn

Cần tìm đúng model nguồn đang sử dụng và xem:

• Dải nhiệt độ vận hành.
• Derating curve.
• Điều kiện thông gió khi công bố thông số.
• Hướng lắp đặt nếu nhà sản xuất có yêu cầu.

Không nên lấy đường cong của một model khác cùng hãng để áp dụng.

Bước 3: Tính công suất khả dụng sau derating

Công thức đơn giản:

Công suất khả dụng = công suất định mức của nguồn × tỷ lệ tải cho phép tại nhiệt độ thực tế.

Ví dụ:

Nguồn 300 W, tại nhiệt độ đang xét datasheet cho phép 75% tải:

300 × 75% = 225 W.

Tải liên tục thực tế của nguồn phải nằm trong giới hạn phù hợp với con số này.

Bước 4: Đo tải thực tế thay vì chỉ tính trên lý thuyết

Tải của màn hình LED thay đổi theo:

• Brightness.
• Nội dung.
• Tỷ lệ vùng sáng trên hình ảnh.
• Cấu hình module.

Một video nền tối có thể tiêu thụ thấp hơn rất nhiều so với test pattern trắng toàn màn hình.

Vì vậy khi kiểm tra tải nhiệt nên test cả những trường hợp nặng, đặc biệt là nền trắng hoặc nội dung có tỷ lệ vùng sáng lớn.

Bước 5: Điều chỉnh giới hạn vận hành

Nếu tải vượt khả năng cho phép, có thể giảm brightness tối đa hoặc giới hạn các thông số điều khiển phù hợp để tải trở lại vùng an toàn.

Sau khi giảm phải đo lại công suất và nhiệt độ.

Không nên suy luận rằng giảm brightness từ 100% xuống 80% chắc chắn làm toàn bộ hệ thống giảm đúng 20% điện năng.

Ví dụ cách xử lý một màn hình ngoài trời bị nóng vào buổi chiều

Giả sử một màn hình billboard hoạt động ổn định vào buổi sáng nhưng từ khoảng 13–16 giờ thường xuất hiện nguồn quá nóng.

Quy trình xử lý không nên bắt đầu bằng việc giảm brightness ngay.

Trước tiên kiểm tra:

• Mặt sau màn hình có chịu nắng Tây trực tiếp hay không.
• Quạt hút và quạt đẩy có hoạt động đúng không.
• Đường gió có bị vật cản hoặc bụi che kín không.
• Khí nóng thải ra có bị hút ngược trở lại cabinet hay không.
• Nguồn có đang chạy gần công suất định mức không.

Sau đó đo nhiệt độ xung quanh nguồn tại thời điểm nóng nhất và đối chiếu với datasheet.

Nếu nguồn yêu cầu derating ở nhiệt độ này, mới tính tải cho phép và xác định brightness tối đa để hệ thống không vượt mức đó.

Như vậy, việc giảm sáng là kết quả của quá trình đo và tính tải, không phải một con số được chọn theo cảm giác.

Nên xử lý tản nhiệt trước hay giảm brightness trước?

Nếu màn hình nóng do thiết kế tản nhiệt không tốt, không nên coi giảm brightness là giải pháp duy nhất.

Thứ tự xử lý hợp lý thường là:

Kiểm tra đường lưu thông không khí

Không khí lạnh cần có đường vào và khí nóng phải có đường thoát.

Đặt nhiều quạt nhưng luồng khí bị tuần hoàn trong một khoang kín vẫn không giải quyết tốt vấn đề.

Kiểm tra quạt và hệ thống làm mát

Quạt bẩn, quay yếu hoặc hỏng một phần có thể làm nhiệt độ bên trong tăng nhanh.

Với màn hình lớn hoặc kết cấu kín, có thể cần hệ thống điều hòa hoặc giải pháp làm mát được thiết kế riêng.

Bạn có thể xem thêm bài hệ thống tản nhiệt của màn hình LED để hiểu các phương án làm mát thường sử dụng.

Hạn chế hấp thụ nhiệt từ bên ngoài

Cabinet hoặc khoang kỹ thuật chịu nắng trực tiếp có thể nhận thêm một lượng nhiệt đáng kể từ môi trường.

Trong trường hợp này, chỉ tăng quạt chưa chắc đã đủ nếu không khí được hút vào bản thân đã rất nóng.

Sau đó mới xác định mức giảm tải cần thiết

Nếu hệ thống đã tối ưu tản nhiệt nhưng nhiệt độ vận hành vẫn cao, derating là bước cần thiết để đảm bảo nguồn và linh kiện không phải làm việc vượt giới hạn.

Không nên để nguồn chạy sát 100% tải trong môi trường nóng

Ngay cả khi datasheet chưa bắt buộc derating tại nhiệt độ đang đo, thiết kế nguồn không có công suất dự phòng vẫn là phương án ít dư địa.

Ví dụ nếu một nguồn 300 W thường xuyên phải cấp 290–300 W, chỉ cần:

• Nhiệt độ tăng.
• Điện áp đầu vào thay đổi.
• Thông gió suy giảm.
• Một số module tiêu thụ cao hơn dự kiến.

thì hệ thống đã có rất ít khoảng dự phòng.

Do đó khi thiết kế màn hình cho môi trường nhiệt độ cao, cần tính tải nguồn ngay từ đầu thay vì sau khi lắp đặt mới tìm cách giảm sáng.

Có thể tham khảo thêm cấu trúc hệ thống điện và bảo vệ mạch LED để đánh giá đầy đủ từ nguồn, dây dẫn tới thiết bị bảo vệ.

Giảm brightness có thực sự giúp màn hình mát hơn không?

Có.

Khi brightness giảm, tải trung bình của hệ LED thường giảm theo, từ đó:

• Giảm công suất tiêu thụ.
• Giảm nhiệt sinh ra tại module.
• Giảm tải cho nguồn.
• Giảm lượng nhiệt cần thải khỏi cabinet.

Nhưng hiệu quả thực tế phải được đo.

Đặc biệt, nếu nguyên nhân chính là nhiệt mặt trời hoặc nhiệt độ môi trường quá cao thì giảm brightness chỉ giải quyết phần nhiệt do màn hình tự sinh ra.

Ví dụ cabinet đang bị nung nóng bởi ánh nắng phía sau thì dù màn hình chạy nội dung tối, nguồn và thiết bị bên trong vẫn có thể nằm trong môi trường nhiệt độ cao.

Do đó cần phân biệt:

Nhiệt do màn hình tự sinh ra

và

nhiệt truyền từ môi trường vào màn hình.

Hai trường hợp cần cách xử lý khác nhau.

Có nên tự động giảm sáng vào thời điểm nhiệt độ cao?

Với hệ thống có khả năng giám sát và điều khiển phù hợp, đây là một phương án đáng cân nhắc.

Ví dụ có thể thiết lập:

• Brightness theo từng khung giờ.
• Brightness dựa trên cảm biến ánh sáng.
• Cảnh báo khi nhiệt độ cabinet tăng cao.
• Giới hạn brightness ở các khung giờ có nhiệt độ cao nhất.

Việc giảm brightness vào buổi tối vốn cũng hợp lý về mặt hiển thị vì màn hình không cần độ sáng ban ngày khi môi trường xung quanh đã tối.

Tuy nhiên, nếu sử dụng điều khiển nhiệt tự động, ngưỡng cảnh báo và giới hạn phải dựa trên thông số của thiết bị thực tế.

Không nên tự đặt một ngưỡng chung cho mọi màn hình.

Những vị trí nào cần đặc biệt chú ý tới nhiệt độ?

Một số công trình có rủi ro nhiệt cao hơn bình thường:

• Billboard ngoài trời hướng Tây.
• Màn hình đặt trên mái.
• Màn hình nằm trong kết cấu thép kín.
• Màn hình phía sau lớp kính nhận nắng trực tiếp.
• Màn hình trong nhà xưởng có nguồn nhiệt lớn.
• Màn hình gần lò, máy móc hoặc đường ống nhiệt.
• Cabinet có mật độ nguồn và linh kiện cao nhưng không gian thoát khí nhỏ.

Với các vị trí này, kiểm tra nhiệt nên được đưa vào ngay từ giai đoạn khảo sát công trình.

Checklist khi vận hành màn hình LED ở môi trường nhiệt độ cao

Kết luận

Khi lắp màn hình LED ở khu vực nhiệt độ cao, không nên sử dụng một tỷ lệ giảm công suất cố định cho tất cả công trình.

Cách đúng là xác định nhiệt độ vận hành thực tế tại khu vực nguồn và cabinet, sau đó đối chiếu với specification và đường cong derating của đúng thiết bị.

Nếu tại nhiệt độ đó nguồn chỉ còn được phép chạy 80% công suất định mức thì công suất khả dụng phải được tính theo 80%, thay vì tiếp tục coi nguồn có thể cung cấp đủ 100%.

Khi tải thực tế vượt giới hạn, giảm brightness là một trong những cách giảm tải nhưng không phải giải pháp duy nhất. Cần đồng thời xem lại lưu thông không khí, hệ thống quạt hoặc điều hòa, bố trí nguồn và khả năng hấp thụ nhiệt từ môi trường.

Quan trọng nhất là không đợi tới khi nguồn tự ngắt vì quá nhiệt mới bắt đầu xử lý. Với màn hình hoạt động lâu ngoài trời hoặc tại khu vực có nhiệt độ cao, dự phòng công suất và thiết kế tản nhiệt phải được tính ngay từ đầu để hệ thống vẫn có khoảng an toàn trong những thời điểm nóng nhất.

Nhìn bên ngoài, phương án dựng chân có vẻ an toàn hơn vì toàn bộ màn hình đứng trên mặt đất. Ngược lại, màn hình treo không chiếm diện tích sàn nhưng toàn bộ tải trọng lại nằm phía trên khu vực sân khấu.

Thực tế, không thể kết luận màn hình LED treo hay dựng chân luôn an toàn hơn. Mức độ an toàn phụ thuộc vào kích thước và trọng lượng màn hình, khả năng chịu lực của công trình, hệ rigging hoặc ground support, tải gió, thiết bị liên kết và cả quy trình lắp đặt.

Một màn hình treo được tính tải đúng có thể rất an toàn. Trong khi đó, một màn hình dựng chân thiếu ballast hoặc có chân đế quá nhỏ vẫn có nguy cơ lật. Ngược lại, dựng chân trên hệ kết cấu được tính toán đầy đủ có thể là phương án đơn giản và phù hợp hơn việc cố tìm điểm treo trên một mái hoặc trần không đủ khả năng chịu lực.

Màn hình LED treo và dựng chân khác nhau ở đâu?

Điểm khác biệt quan trọng nhất nằm ở đường truyền tải trọng của màn hình xuống kết cấu chịu lực.

Với màn hình LED treo, tải trọng thường đi theo hướng:

Cabinet LED → khóa liên kết → hanging bar hoặc thanh treo → pa lăng/cáp/thiết bị rigging → truss hoặc kết cấu công trình.

Toàn bộ trọng lượng màn hình được truyền lên phía trên.

Trong khi đó, với màn hình dựng chân:

Cabinet LED → khung đỡ → chân đế hoặc hệ ground support → mặt sàn/nền.

Tải trọng chủ yếu truyền xuống phía dưới.

Do đó, vấn đề an toàn của hai phương án cũng khác nhau.

Màn hình treo phải đặc biệt quan tâm tới khả năng chịu tải của điểm treo và hệ thống rigging. Màn hình dựng chân lại phải kiểm soát khả năng chống lật, độ ổn định của chân đế và tải trọng mà mặt sàn có thể chịu.

Màn hình LED treo an toàn khi nào?

Phương án treo thường được sử dụng tại:

• Sân khấu sự kiện.
• Nhà thi đấu.
• Trung tâm hội nghị.
• Hội trường có hệ giàn kỹ thuật phía trên.
• Những vị trí cần giữ mặt sàn thông thoáng.

Ưu điểm của treo màn hình là không cần hệ chân đỡ lớn phía sau và có thể nâng màn hình lên đúng độ cao thiết kế.

Tuy nhiên, màn hình chỉ thực sự an toàn khi toàn bộ đường truyền tải từ cabinet tới kết cấu công trình đều được kiểm soát.

Điểm treo phải chịu được tải thực tế

Không thể nhìn một dầm thép, mái hoặc hệ truss rồi mặc định rằng vị trí đó có thể treo màn hình.

Ví dụ một LED wall nặng 1.000 kg không có nghĩa là chỉ cần một hệ truss được ghi tải 1.000 kg là đủ.

Còn phải xem:

• Có bao nhiêu điểm treo?
• Tải được phân bố giữa các điểm như thế nào?
• Vị trí treo nằm ở đâu trên nhịp truss?
• Truss còn đang treo loa, đèn hoặc thiết bị khác hay không?
• Kết cấu phía trên truss có chịu được tổng tải hay không?

Đặc biệt, không nên lấy tổng trọng lượng màn hình rồi chia đều cho số điểm treo một cách máy móc. Trong thực tế, tải giữa các điểm có thể không hoàn toàn giống nhau.

Có thể tham khảo kỹ hơn tại bài các điểm treo màn hình LED sân khấu được tính tải như thế nào.

Không chỉ tính trọng lượng cabinet

Khi tính tải treo phải tính toàn bộ hệ thống, bao gồm:

• Cabinet LED.
• Hanging bar.
• Dây nguồn và dây tín hiệu.
• Phụ kiện liên kết.
• Cáp, sling và các thiết bị rigging.
• Một số kết cấu phụ đi kèm màn hình.

Ví dụ màn hình gồm 40 cabinet, mỗi cabinet nặng 8 kg thì riêng cabinet đã là 320 kg.

Nhưng 320 kg chưa phải tải trọng cuối cùng của hệ thống treo.

Đây cũng là lý do trọng lượng cabinet ảnh hưởng trực tiếp đến thiết kế kết cấu màn hình LED, đặc biệt với những LED wall kích thước lớn.

Khóa cabinet cũng là một phần của hệ chịu lực

Khi màn hình được treo thành nhiều hàng, cabinet phía trên có thể phải truyền tải của các cabinet phía dưới lên hệ treo.

Do đó không thể chỉ quan tâm tới truss và bỏ qua khả năng chịu tải của chính cabinet.

Nhà sản xuất màn hình thường có giới hạn về:

• Số cabinet tối đa được treo theo chiều dọc.
• Phương pháp sử dụng hanging bar.
• Loại khóa liên kết được phép sử dụng.
• Cấu hình treo phù hợp với từng dòng cabinet.

Không nên tự ý treo một chuỗi cabinet dài hơn giới hạn thiết kế chỉ vì khóa cơ khí vẫn có thể đóng được.

Màn hình LED dựng chân an toàn khi nào?

Dựng chân thường phù hợp với:

• Màn hình LED trong nhà có chiều cao vừa phải.
• Sân khấu không có hệ rigging phía trên.
• Không gian có mặt sàn chắc chắn.
• Sự kiện cần thi công và tháo dỡ linh hoạt.
• Công trình không muốn truyền tải màn hình lên trần hoặc mái.

Ưu điểm lớn nhất của phương án này là đường truyền tải tương đối trực quan: màn hình đứng trên kết cấu chân đỡ và tải được truyền xuống mặt sàn.

Tuy nhiên, đứng trên mặt đất không đồng nghĩa với không thể đổ.

Nguy cơ lớn nhất là mất ổn định và lật màn hình

Màn hình LED là một mặt phẳng có diện tích lớn.

Nếu màn hình cao nhưng hệ chân đế quá ngắn, trọng tâm của toàn bộ hệ thống tăng lên trong khi khả năng chống lật không tương ứng.

Đây là vấn đề đặc biệt cần chú ý khi:

• Màn hình cao.
• Mặt chân đế hẹp.
• Màn hình đặt ngoài trời.
• Có người hoặc thiết bị hoạt động sát phía sau.
• Mặt sàn không bằng phẳng.

Hệ dựng chân vì vậy có thể cần chân chống phía sau, giằng chéo, ballast hoặc các biện pháp neo giữ khác theo thiết kế.

Ballast không nên xác định theo kinh nghiệm

Một cách làm khá rủi ro là thấy màn hình hơi cao rồi đặt vài cục đối trọng phía sau với suy nghĩ “như vậy chắc đủ”.

Ballast cần phù hợp với kích thước màn hình, chiều cao, hình dạng khung và các lực có thể tác động lên hệ thống.

Thêm ballast cũng không phải lúc nào càng nhiều càng tốt.

Ballast quá lớn làm tăng tải lên mặt sàn. Nếu sàn sân khấu hoặc kết cấu phía dưới không được thiết kế để chịu tải tập trung lớn, vấn đề có thể chuyển từ nguy cơ lật màn hình sang quá tải mặt sàn.

Nếu lắp trong nhà, phương án dựng chân thường dễ kiểm soát hơn?

Với màn hình sự kiện trong nhà có kích thước vừa phải, mặt sàn chắc chắn và đủ không gian phía sau, dựng chân thường là phương án đơn giản hơn về mặt kết cấu.

Không phải tìm điểm treo phía trên, không phải truyền toàn bộ tải màn hình lên hệ mái và việc kiểm tra khung chân cũng tương đối trực tiếp.

Tuy nhiên điều này không có nghĩa dựng chân luôn an toàn hơn.

Ví dụ một màn hình cao 5–6 m dựng trên một hệ chân đỡ tạm thời đã trở thành một kết cấu lớn. Khi đó vẫn cần tính toán ổn định thay vì áp dụng cách dựng giống một LED wall nhỏ.

Ngược lại, nếu địa điểm đã có hệ rigging chuyên dụng được thiết kế cho sân khấu và đã xác định rõ tải trọng cho phép, treo màn hình có thể là phương án gọn và phù hợp hơn.

Nếu lắp ngoài trời, câu chuyện an toàn thay đổi hoàn toàn

Khi đưa màn hình LED ra ngoài trời, tải trọng bản thân không còn là yếu tố duy nhất.

Gió có thể trở thành một trong những tải trọng quan trọng nhất đối với hệ màn hình.

Một màn hình LED lớn tạo thành một bề mặt chắn gió tương tự một tấm bảng lớn.

Diện tích màn hình càng lớn, lực tác động do gió càng đáng kể.

Do đó cả màn hình treo và màn hình dựng chân ngoài trời đều cần được đánh giá riêng.

Với màn hình dựng chân ngoài trời

Gió tạo mô men làm màn hình có xu hướng lật.

Khi đó cần xem:

• Chiều cao màn hình.
• Diện tích bề mặt.
• Kích thước chân đế.
• Ballast.
• Điểm neo.
• Đặc điểm nền đất.

Chỉ tăng trọng lượng ở chân mà không tính toán đầy đủ chưa chắc đã giải quyết được vấn đề.

Với màn hình treo ngoài trời

Lực gió tác dụng lên bề mặt màn hình sẽ truyền vào hệ rigging, truss, tower và kết cấu chịu lực.

Vì vậy cần đánh giá cả:

• Màn hình.
• Hệ treo.
• Tower hoặc truss.
• Neo giữ.
• Ballast của kết cấu hỗ trợ.

Một hệ treo đủ khả năng chịu trọng lượng tĩnh của màn hình chưa chắc đã đủ khi xét thêm tải gió.

Đây là lý do các màn hình ngoài trời quy mô lớn cần phương án kết cấu riêng chứ không nên lấy cấu hình lắp trong nhà rồi đưa ra ngoài trời sử dụng.

So sánh màn hình LED treo và dựng chân

Không nên chọn phương án chỉ vì muốn tiết kiệm khung

Một trong những sai lầm khi lên phương án màn hình là lựa chọn treo hay dựng dựa chủ yếu vào việc phương án nào ít vật tư hơn.

Ví dụ:

“Ở đây có truss rồi, cứ treo lên sẽ đỡ phải làm chân.”

Hoặc:

“Dựng từ mặt đất chắc chắn hơn nên chỉ cần làm vài chân thép phía sau.”

Cả hai cách suy nghĩ đều chưa đủ.

Trước tiên phải xác định:

• Tổng trọng lượng màn hình là bao nhiêu?
• Kích thước màn hình bao nhiêu?
• Trong nhà hay ngoài trời?
• Kết cấu phía trên có tải trọng cho phép bao nhiêu?
• Mặt sàn có chịu được hệ màn hình và ballast không?
• Có đủ diện tích để làm ground support không?
• Màn hình sử dụng cố định hay chỉ trong vài ngày sự kiện?

Sau khi có các dữ liệu này mới lựa chọn phương án.

Cần đặc biệt kiểm tra gì trước khi nâng màn hình LED lên?

Với màn hình treo, quá trình nâng màn hình là một giai đoạn cần kiểm soát riêng.

Trước khi nâng nên kiểm tra:

• Khóa cabinet đã vào đúng vị trí.
• Hanging bar được lắp đúng cấu hình.
• Thiết bị treo đúng tải trọng làm việc.
• Các điểm treo đúng vị trí thiết kế.
• Dây nguồn và tín hiệu không bị mắc vào kết cấu.
• Khu vực phía dưới không có người không liên quan.

Khi bắt đầu nâng, cần quan sát xem màn hình có lên đều hay không.

Nếu một đầu lên nhanh trong khi đầu còn lại bị giữ lại, tải giữa các điểm có thể thay đổi đáng kể.

Không nên tiếp tục nâng chỉ với mục tiêu “kéo lên cho cân” nếu chưa xác định nguyên nhân.

Với màn hình dựng chân cần kiểm tra gì trước khi đưa vào sử dụng?

Sau khi hoàn thành lắp đặt, nên kiểm tra:

• Toàn bộ chân đế có tiếp xúc đúng với mặt sàn.
• Các giằng chéo đã khóa đầy đủ.
• Ballast hoặc neo giữ đúng vị trí.
• Màn hình có bị nghiêng theo phương trước – sau hay không.
• Các cabinet có liên kết đúng với khung.
• Khu vực chân và ballast có được bảo vệ khỏi người qua lại.

Một vấn đề khá thực tế là ballast có thể bị di chuyển sau khi đơn vị LED hoàn tất thi công.

Ví dụ bộ phận sân khấu thấy khối đối trọng chiếm chỗ nên tự chuyển sang vị trí khác. Khi đó cấu hình thực tế không còn giống thiết kế ban đầu.

Do đó hệ chân, neo và ballast phải được quản lý trong suốt thời gian màn hình hoạt động, không chỉ tại thời điểm nghiệm thu.

Không dùng dây an toàn để thay cho một kết cấu được tính sai

Một số hệ thống có thể sử dụng thêm thiết bị giữ phụ hoặc phương án secondary retention theo yêu cầu thiết kế.

Tuy nhiên đây chỉ là một lớp an toàn bổ sung.

Không thể sử dụng một sợi cáp phụ để hợp thức hóa:

• Một điểm treo không rõ khả năng chịu tải.
• Một hanging bar không phù hợp.
• Hệ ground support thiếu ổn định.
• Một màn hình đã vượt quá cấu hình treo cho phép của nhà sản xuất.

Nguyên tắc cơ bản vẫn là kết cấu chính phải đủ khả năng chịu lực trước khi tính tới các lớp bảo vệ bổ sung.

Vậy màn hình LED treo hay dựng chân an toàn hơn?

Có thể lựa chọn theo nguyên tắc thực tế sau:

Nếu địa điểm có hệ rigging hoặc kết cấu phía trên đã được xác định rõ khả năng chịu tải, màn hình treo là phương án phù hợp và có thể rất an toàn.

Nếu không có điểm treo đáng tin cậy nhưng mặt sàn đủ khả năng chịu lực và có đủ không gian cho hệ ground support, dựng chân thường là phương án dễ kiểm soát hơn.

Với màn hình ngoài trời, không nên kết luận an toàn chỉ dựa trên việc treo hay dựng chân. Tải gió, ballast, neo giữ và toàn bộ kết cấu hỗ trợ phải được xem xét riêng.

Đặc biệt đối với màn hình lớn, vị trí có đông người hoặc kết cấu tạm ngoài trời, phương án chịu lực nên được kiểm tra bởi người có chuyên môn phù hợp thay vì chỉ dựa trên kinh nghiệm lắp đặt các màn hình nhỏ trước đó.

LED Rental được tối ưu để thường xuyên vận chuyển, lắp ráp và tháo dỡ. Trong khi đó, màn hình LED cố định được thiết kế để lắp tại một vị trí trong thời gian dài, vì vậy kết cấu, cách bảo trì và bài toán chi phí cũng khác nhau.

Màn hình LED Rental là gì?

Màn hình LED Rental là dòng màn hình được thiết kế chủ yếu cho các ứng dụng cần lắp đặt tạm thời như:

• Sân khấu biểu diễn.
• Concert.
• Hội nghị, triển lãm.
• Sự kiện doanh nghiệp.
• Roadshow.
• Cho thuê thiết bị sự kiện.

Một bộ màn hình có thể hôm nay được dựng thành màn hình 5 × 3 m trong hội trường, tuần sau lại được tháo ra và ghép thành một LED wall kích thước khác tại sân khấu ngoài trời.

Vì vậy yêu cầu của Rental không chỉ là hiển thị tốt mà còn phải:

• Lắp nhanh.
• Tháo nhanh.
• Dễ vận chuyển.
• Chịu được việc lắp tháo nhiều lần.
• Dễ thay thế linh kiện ngay tại hiện trường.

Đây là lý do các dòng màn hình LED sân khấu sự kiện thường sử dụng cabinet có cấu trúc khác khá rõ so với màn hình lắp cố định.

Màn hình LED lắp cố định là gì?

Màn hình LED lắp cố định – Fixed Installation – là hệ thống được thi công tại một vị trí và dự kiến sử dụng lâu dài.

Ví dụ:

• Màn hình quảng cáo mặt tiền.
• Billboard LED ngoài trời.
• Màn hình phòng họp.
• Màn hình hội trường.
• Màn hình trung tâm điều hành.
• Màn hình trong trung tâm thương mại.

Sau khi hoàn thiện, cabinet hoặc module gần như không phải tháo ra thường xuyên ngoại trừ lúc bảo trì.

Vì vậy nhà sản xuất có thể ưu tiên nhiều hơn cho:

• Chi phí đầu tư.
• Độ bền vận hành lâu dài.
• Khả năng tản nhiệt.
• Cách bảo trì phù hợp với công trình.
• Tối ưu kết cấu theo đúng vị trí lắp đặt.

Khác biệt lớn nhất nằm ở thiết kế cabinet

Nếu chỉ nhìn mặt trước, một màn hình Rental P2.9 và màn hình cố định P2.9 có thể khá giống nhau.

Nhưng nhìn phía sau cabinet sẽ thấy sự khác biệt rõ hơn.

Cabinet Rental thường được thiết kế như một thiết bị có thể tháo lắp độc lập. Trên cabinet thường có sẵn:

• Tay cầm.
• Khóa liên kết nhanh.
• Điểm treo.
• Chốt định vị.
• Cổng nguồn và tín hiệu thuận tiện.

Kỹ thuật viên có thể lấy cabinet ra khỏi flight case, ghép với cabinet bên cạnh và khóa lại trong thời gian ngắn.

Trong khi đó, màn hình cố định có thể sử dụng cabinet hoặc khung module được bắt trực tiếp vào hệ khung thép của công trình.

Khi đã hoàn thiện, kết cấu này gần như không cần tháo lắp mỗi ngày.

Cabinet Rental thường nhẹ hơn

Trọng lượng là một yếu tố rất quan trọng với màn hình Rental.

Một đơn vị sự kiện có thể phải di chuyển hàng chục hoặc hàng trăm cabinet giữa nhiều công trình. Nếu mỗi cabinet nặng thêm vài kilogram thì tổng khối lượng vận chuyển và khối lượng nhân công phải thao tác sẽ tăng đáng kể.

Do đó nhiều dòng Rental sử dụng:

• Nhôm đúc.
• Hợp kim nhôm.
• Hợp kim magnesium.

Những vật liệu này giúp cabinet đạt độ cứng cần thiết nhưng vẫn giữ trọng lượng tương đối thấp.

Ngoài việc thuận tiện vận chuyển, cabinet nhẹ còn giúp giảm tải cho:

• Truss.
• Điểm treo.
• Pa lăng.
• Hệ ground support.

Điều này đặc biệt quan trọng với LED wall sân khấu kích thước lớn.

Có thể xem thêm bài trọng lượng cabinet ảnh hưởng thế nào đến công trình để hiểu rõ hơn mối liên hệ giữa trọng lượng màn hình và kết cấu chịu lực.

Màn hình cố định không bắt buộc phải tối ưu trọng lượng ở mức tương tự vì quá trình vận chuyển và lắp đặt thường chỉ diễn ra một lần.

Tuy nhiên, điều này không có nghĩa mọi cabinet cố định đều nặng. Nhiều màn hình indoor pixel pitch nhỏ hiện nay vẫn sử dụng cabinet nhôm nhẹ và rất mỏng.

Rental sử dụng khóa nhanh thay vì liên kết mất nhiều thời gian

Một trong những đặc điểm dễ nhận biết nhất của cabinet Rental là hệ thống khóa nhanh.

Cabinet thường có khóa ở:

• Hai cạnh bên.
• Phía trên.
• Phía dưới.

Khi ghép hai cabinet, kỹ thuật viên chỉ cần căn đúng vị trí và khóa liên kết.

Hệ thống này vừa giữ hai cabinet với nhau vừa hỗ trợ căn chỉnh để bề mặt LED wall phẳng hơn.

Tốc độ lắp đặt rất quan trọng trong ngành sự kiện.

Một sân khấu có thể chỉ có vài giờ để hoàn thiện toàn bộ:

• LED.
• Âm thanh.
• Ánh sáng.
• Truss.
• Trang trí sân khấu.

Nếu mỗi cabinet phải bắt nhiều bulông như một hệ cố định, thời gian thi công sẽ tăng đáng kể.

Kích thước cabinet Rental thường được tiêu chuẩn hóa

Rental cần ghép linh hoạt thành nhiều kích thước màn hình khác nhau nên kích thước cabinet thường được chuẩn hóa.

Các dạng thường gặp gồm:

• 500 × 500 mm.
• 500 × 1.000 mm.

Hai kích thước này có thể kết hợp với nhau trong nhiều hệ thống, giúp đơn vị sự kiện dễ tạo ra các màn hình có chiều rộng và chiều cao khác nhau.

Ví dụ:

• 4 × 3 m.
• 5 × 3 m.
• 6 × 3,5 m.
• 8 × 4 m.

Ngoài ra còn có nhiều kích thước cabinet khác tùy hãng và dòng sản phẩm. Có thể tham khảo thêm bài các kích thước cabinet màn hình LED phổ biến.

Với màn hình cố định, kích thước cabinet có thể linh hoạt hơn vì hệ thống chỉ cần tối ưu cho một công trình cụ thể.

Rental được thiết kế để chịu việc lắp tháo thường xuyên

Đây là khác biệt quan trọng nhưng đôi khi không thể hiện rõ trong bảng thông số.

Một màn hình Rental có thể trải qua chu kỳ:

Đóng flight case → vận chuyển → dỡ hàng → lắp đặt → chạy sự kiện → tháo màn hình → đóng flight case → vận chuyển tiếp.

Quá trình này lặp lại nhiều lần.

Vì vậy cabinet Rental cần chú trọng tới độ bền cơ khí của:

• Góc cabinet.
• Khóa liên kết.
• Tay cầm.
• Chân định vị.
• Đầu nối nguồn.
• Đầu nối tín hiệu.

Các góc và cạnh module cũng là khu vực dễ chịu va chạm trong quá trình lắp ráp.

Đối với màn hình cố định, sau khi lắp xong, những tác động cơ học kiểu này ít xảy ra hơn.

Khả năng thay thế nhanh tại hiện trường quan trọng hơn với Rental

Trong một chương trình trực tiếp, kỹ thuật viên không thể mất nhiều thời gian tháo toàn bộ khu vực màn hình chỉ để thay một bộ nguồn.

Do đó Rental thường được thiết kế để các bộ phận có thể tiếp cận nhanh.

Tùy dòng sản phẩm, có thể tháo:

• Module LED.
• Power box.
• Nguồn.
• Receiving Card.

từ mặt trước, mặt sau hoặc bằng cụm module tích hợp.

Nếu một cabinet phát sinh lỗi trước giờ diễn, kỹ thuật viên cũng có thể thay nguyên cabinet rồi xử lý cabinet lỗi sau.

Đây là ưu thế rất lớn đối với hệ thống Rental.

Màn hình cố định lại ưu tiên phương án bảo trì theo kiến trúc công trình

Màn hình cố định không nhất thiết phải có khả năng thay cabinet trong vài phút.

Thay vào đó, vấn đề quan trọng là:

Sau 3–5 năm sử dụng, kỹ thuật viên sẽ tiếp cận linh kiện bằng cách nào?

Có hai hướng chính.

Bảo trì phía sau – Rear Maintenance

Phía sau màn hình có hành lang hoặc không gian kỹ thuật để nhân viên tiếp cận:

• Nguồn.
• Card.
• Dây điện.
• Module.

Phương án này thường gặp ở billboard hoặc màn hình lớn có kết cấu phía sau.

Bảo trì mặt trước – Front Maintenance

Module và các linh kiện được tháo từ phía trước.

Phương án này phù hợp với:

• Màn hình phòng họp.
• LED wall âm tường.
• Màn hình trung tâm điều hành.
• Những vị trí không thể dành hành lang phía sau.

Do đó, fixed installation không có nghĩa là khó bảo trì. Hệ thống chỉ được tối ưu cho cách bảo trì khác với Rental.

Rental linh hoạt hơn về kiểu dựng và kiểu treo

Một bộ Rental thường phải đáp ứng nhiều công trình.

Hôm nay màn hình có thể:

• Treo trên truss.

Ngày mai lại:

• Dựng từ mặt sàn.

Một số dòng còn hỗ trợ:

• Màn hình cong.
• Góc vuông.
• Cube LED.
• LED wall có độ cong âm hoặc cong dương.

Do đó cabinet Rental thường có nhiều hệ phụ kiện đi kèm như:

• Hanging bar.
• Base support.
• Stacking frame.
• Khóa điều chỉnh góc.

Màn hình cố định cũng có thể làm cong hoặc tạo hình đặc biệt, nhưng kết cấu thường được thiết kế riêng cho công trình đó thay vì phải thay đổi thường xuyên.

Rental và Fixed có khác nhau về chất lượng hình ảnh không?

Không thể kết luận Rental hiển thị đẹp hơn hoặc Fixed hiển thị đẹp hơn chỉ dựa vào tên gọi.

Chất lượng hình ảnh còn phụ thuộc vào:

• Loại LED.
• Pixel pitch.
• IC driver.
• Refresh rate.
• Grayscale.
• Calibration.
• Hệ thống điều khiển.

Một màn hình Fixed cao cấp hoàn toàn có thể có chất lượng hình ảnh tốt hơn một màn Rental phổ thông.

Ngược lại, các dòng Rental chuyên dùng cho sân khấu, broadcast hoặc virtual production có thể được thiết kế với refresh rate và khả năng hiển thị camera rất cao.

Vì vậy không nên chọn Rental chỉ vì nghĩ rằng “màn hình sự kiện thì hình ảnh đẹp hơn”.

Rental ngoài trời và Rental trong nhà cũng là hai cấu hình khác nhau

Rental chỉ mô tả cách màn hình được thiết kế để lắp tháo và sử dụng linh hoạt.

Nó không có nghĩa mặc định màn hình sử dụng được ngoài trời.

Rental vẫn có thể chia thành:

• Rental Indoor.
• Rental Outdoor.

Rental Outdoor phải đáp ứng thêm các yêu cầu liên quan tới:

• Độ sáng.
• Khả năng chống nước.
• Đầu nối nguồn và tín hiệu.
• Tản nhiệt.
• Điều kiện vận hành ngoài trời.

Vì vậy không nên lấy một cabinet Rental indoor và sử dụng ngoài trời chỉ vì nó có kết cấu chắc chắn.

Chi phí đầu tư Rental thường cao hơn nếu so cùng phân khúc

Nếu hai màn hình sử dụng module và cấu hình hiển thị tương đương, Rental thường phải bổ sung nhiều thành phần cơ khí hơn:

• Cabinet nhôm đúc chính xác.
• Khóa nhanh.
• Tay cầm.
• Hanging system.
• Các cơ cấu căn chỉnh.
• Đầu nối thuận tiện cho lắp tháo.

Ngoài màn hình còn có chi phí:

• Flight case.
• Hanging bar.
• Ground support.
• Phụ kiện rigging.

Nhưng với đơn vị cho thuê, chi phí này được phân bổ qua nhiều sự kiện.

Một bộ Rental có thể tạo doanh thu nhiều lần tại nhiều địa điểm khác nhau.

Trong khi đó, với một doanh nghiệp cần lắp màn hình cố định trong phòng họp trong 5–7 năm, việc đầu tư cabinet Rental chỉ để có khóa nhanh thường không mang lại nhiều giá trị.

So sánh nhanh màn hình LED Rental và LED lắp cố định

Có nên dùng cabinet Rental cho màn hình lắp cố định không?

Hoàn toàn có thể.

Về kỹ thuật, cabinet Rental vẫn có thể được lắp cố định nếu:

• Pixel pitch phù hợp.
• Độ sáng phù hợp.
• Điều kiện môi trường phù hợp.
• Kết cấu được thiết kế đúng.

Tuy nhiên cần đặt câu hỏi liệu những đặc điểm đã trả thêm tiền có thực sự cần thiết hay không.

Nếu màn hình sẽ nằm cố định trên một bức tường trong 7 năm thì:

• Khóa tháo lắp siêu nhanh.
• Tay cầm vận chuyển.
• Khả năng dựng – treo linh hoạt.

gần như chỉ được sử dụng trong ngày thi công đầu tiên.

Khi đó một giải pháp fixed installation được thiết kế đúng mục đích có thể kinh tế hơn.

Có thể dùng màn hình Fixed để chạy Rental không?

Về lý thuyết có thể tháo một màn hình cố định và lắp lại, nhưng không phù hợp nếu phải thực hiện thường xuyên.

Các vấn đề có thể gặp gồm:

• Thời gian lắp đặt lâu.
• Cabinet nặng.
• Không có tay cầm thuận tiện.
• Không có khóa nhanh.
• Dễ làm hỏng module khi vận chuyển.
• Khó đóng flight case tối ưu.
• Khó thay cabinet nhanh tại sự kiện.

Do đó nếu nhu cầu thực tế là cho thuê hoặc thường xuyên di chuyển, nên sử dụng dòng Rental ngay từ đầu.

Khi nào nên chọn màn hình LED Rental?

Rental phù hợp khi:

• Màn hình phải sử dụng tại nhiều địa điểm.
• Cần lắp và tháo trong thời gian ngắn.
• Cần thay đổi kích thước màn hình giữa các sự kiện.
• Cần treo hoặc dựng linh hoạt.
• Thiết bị thường xuyên được vận chuyển.
• Cần xử lý sự cố nhanh ngay tại hiện trường.

Đây là lựa chọn hợp lý cho công ty tổ chức sự kiện, đơn vị cho thuê thiết bị, sân khấu lưu động và các chương trình biểu diễn.

Khi nào nên chọn màn hình LED lắp cố định?

Fixed Installation phù hợp khi:

• Màn hình sử dụng lâu dài tại một địa điểm.
• Kích thước gần như không thay đổi.
• Không cần tháo lắp thường xuyên.
• Có thể thiết kế kết cấu riêng cho công trình.
• Cần tối ưu tổng chi phí đầu tư.

Các ứng dụng điển hình gồm:

• Phòng họp.
• Hội trường.
• Billboard.
• Trung tâm thương mại.
• Showroom.
• Trung tâm điều hành.

Kết luận

Màn hình LED Rental và màn hình LED lắp cố định khác nhau chủ yếu ở cách thiết kế cơ khí và phương thức sử dụng, chứ không phải ở nguyên lý hiển thị.

Rental được tối ưu cho vòng đời có rất nhiều lần vận chuyển, lắp đặt và tháo dỡ. Vì vậy cabinet thường nhẹ, có khóa nhanh, dễ cầm nắm, thuận tiện treo – dựng và dễ thay thế linh kiện tại hiện trường.

Màn hình lắp cố định lại được tối ưu cho một công trình cụ thể. Hệ thống có thể sử dụng kết cấu đơn giản hơn, lựa chọn front maintenance hoặc rear maintenance theo kiến trúc và giảm những chi phí không cần thiết cho khả năng tháo lắp nhanh.

Do đó, nếu màn hình phải liên tục di chuyển giữa nhiều sự kiện thì Rental là lựa chọn phù hợp. Nếu màn hình dự kiến sử dụng nhiều năm tại một vị trí, không nhất thiết phải trả thêm chi phí cho một cabinet được thiết kế để tháo lắp hàng trăm lần.
