Bộ điều khiển gửi tín hiệu LED MCTRL660 PRO Novastar

Thông số kỹ thuật

Thông số kỹ thuật MCTRL660 PRO
Tải hiển thị tối đa	1920×1200@60Hz
Cổng đầu vào	1×3G-SDI, 1×HDMI 1.4a, 1×SL-DVI
Cổng đầu ra	6×Gigabit Ethernet, 2×cổng quang 10G
Cổng loop tín hiệu	1×3G-SDI LOOP, 1×HDMI LOOP, 1×DVI LOOP
Chế độ hoạt động	Hai chế độ, làm card gửi tín hiệu hoặc bộ chuyển đổi quang, chuyển đổi linh hoạt giữa hai chế độ
Bit màu hỗ trợ	8bit, 10bit và 12bit, tăng khả năng biểu đạt màu lên gấp 4.096 lần so với 8bit
Độ trễ	Dưới 1 mili giây khi bật đồng bộ tín hiệu và độ trễ thấp
Xoay và lật hình ảnh	Hỗ trợ lật hình ảnh đa góc độ trên một hoặc hai cổng, tạo hiệu ứng sân khấu ấn tượng chỉ bằng một thao tác
Hiệu chỉnh Gamma RGB	Hiệu chỉnh Gamma độc lập cho từng kênh RGB khi dùng tín hiệu 10bit hoặc 12bit, khắc phục hiện tượng không đồng đều ở mức xám thấp và lệch cân bằng trắng
Hiệu chỉnh điểm ảnh	Hiệu chỉnh độ sáng và màu sắc theo từng điểm ảnh, kết hợp hệ thống hiệu chỉnh độ chính xác cao của Novastar
Sao lưu và phục hồi	Sao lưu và phục hồi cấu hình màn hình chỉ bằng một thao tác, ứng phó nhanh khi có sự cố tại hiện trường
Điều khiển và giám sát	Cấu hình màn hình qua giao diện web, giám sát trạng thái tín hiệu đầu vào
Ghép nối thiết bị	Tối đa 8 thiết bị MCTRL660 PRO qua cổng USB cascade
Genlock	Hỗ trợ Bi-Level, Tri-Level và Black burst
Nguồn điện	AC 100V–240V
Công suất tiêu thụ định mức	20W, có thể thay đổi tùy theo cài đặt và điều kiện sử dụng thực tế
Nhiệt độ hoạt động	-20°C đến +60°C
Độ ẩm hoạt động	10%–90% RH, không ngưng tụ
Kích thước	482,6 × 356,0 × 50,1 mm
Trọng lượng	4,6 kg
Kiểu lắp đặt rack	Chỉ đặt nằm ngang, không lắp dựng đứng hoặc lộn ngược
Chứng nhận	FCC, CE, RoHS, IC, UL&CUL, CB, PSE, RCM

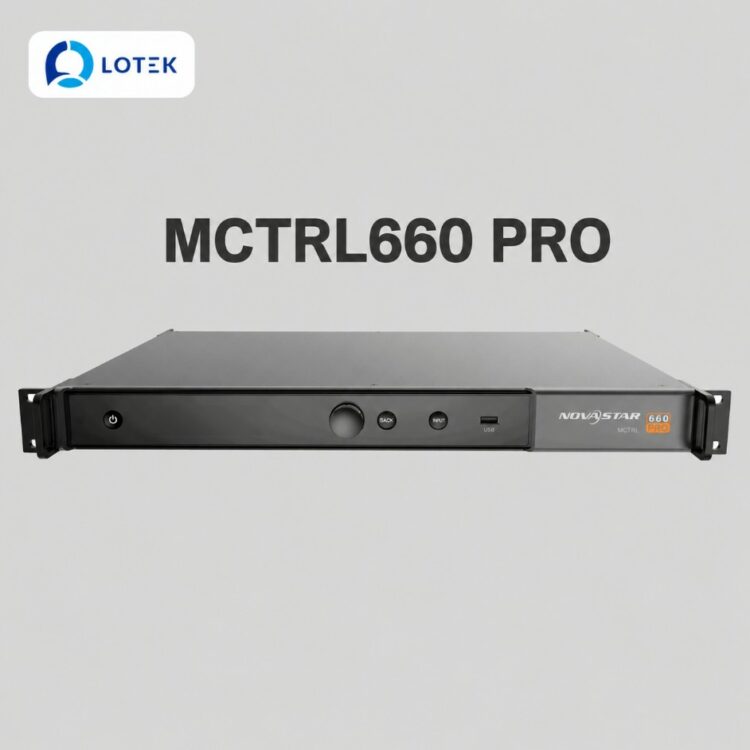

Tổng quan sản phẩm

MCTRL660 PRO là bộ điều khiển gửi tín hiệu LED chuyên nghiệp do Novastar phát triển, dòng nâng cấp từ MCTRL660 dành cho những dự án đòi hỏi độ trễ cực thấp, khả năng truyền tải xa và hiệu ứng hình ảnh sáng tạo. Một thiết bị đơn hỗ trợ độ phân giải lên đến 1920×1200@60Hz.

Điểm khác biệt lớn nhất là khả năng hoạt động ở hai chế độ, vừa làm card gửi tín hiệu, vừa làm bộ chuyển đổi quang, giúp Quý khách linh hoạt lựa chọn phương án truyền tín hiệu tùy theo khoảng cách và quy mô dự án. Với cổng 3G-SDI chuyên dụng cho phát sóng, hai cổng quang 10G và độ trễ dưới 1 mili giây, MCTRL660 PRO đáp ứng tốt cả những show truyền hình trực tiếp khắt khe nhất.

Sản phẩm được dùng phổ biến trong ứng dụng cho thuê dàn dựng và lắp đặt cố định, như concert, sự kiện trực tiếp, trung tâm giám sát an ninh, sự kiện Olympic và các trung tâm thể thao.

Tính năng nổi bật

• Hai chế độ hoạt động linh hoạt, chuyển đổi giữa card gửi tín hiệu và bộ chuyển đổi quang chỉ bằng một thao tác, tối ưu chi phí và sự tiện lợi khi vận hành.
• Độ trễ dưới 1 mili giây, gần như không cảm nhận được, đảm bảo hình ảnh đồng bộ mượt mà tuyệt đối.
• Hỗ trợ tín hiệu màu sâu 10bit và 12bit, tăng khả năng biểu đạt màu lên gấp 4.096 lần so với 8bit, cho hình ảnh chi tiết, chuyển màu mượt và chân thực hơn.
• Hiệu chỉnh Gamma độc lập cho từng kênh RGB, giải quyết tình trạng không đồng đều ở mức xám thấp và lệch cân bằng trắng khi dùng tín hiệu màu sâu.
• Lật và xoay hình ảnh đa góc độ trên một hoặc hai cổng, tạo hiệu ứng sân khấu sáng tạo và ấn tượng.
• Sao lưu và phục hồi cấu hình chỉ bằng một thao tác, xử lý nhanh khi có sự cố bất ngờ tại hiện trường.
• Điều khiển và cấu hình màn hình qua giao diện web, kèm giám sát trạng thái tín hiệu đầu vào theo thời gian thực.
• Hiệu chỉnh độ sáng và màu sắc ở cấp độ từng điểm ảnh, kết hợp hệ thống hiệu chỉnh độ chính xác cao của Novastar.
• Ghép nối tối đa 8 thiết bị MCTRL660 PRO để vận hành đồng bộ trên hệ thống lớn.

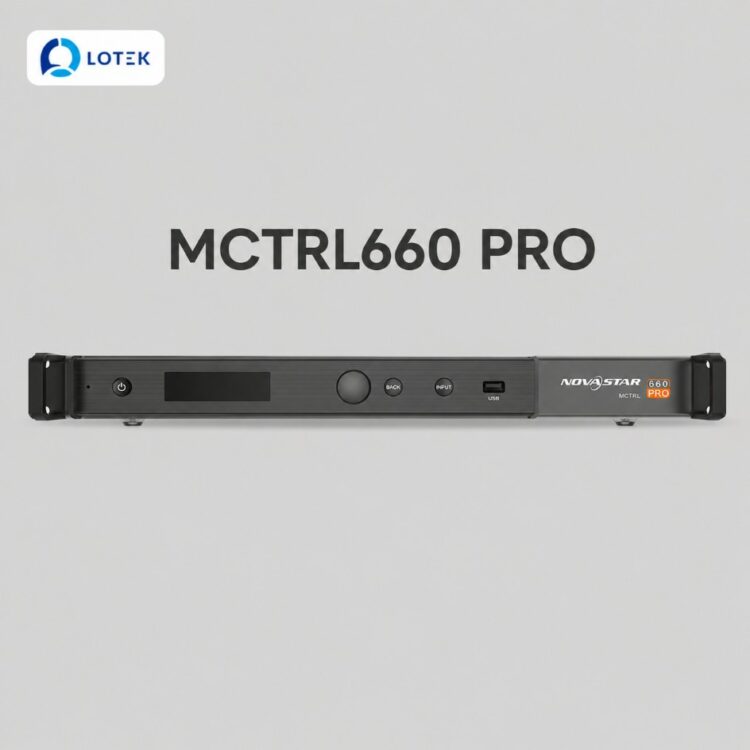

Bảng điều khiển mặt trước

Bộ phận	Chức năng
Đèn báo hoạt động	Xanh lá là thiết bị hoạt động bình thường, đỏ là thiết bị đang ở chế độ chờ
Nút chờ (Standby)	Bật hoặc tắt thiết bị
Màn hình OLED	Hiển thị trạng thái thiết bị, menu, menu con và các thông báo hệ thống
Núm xoay	Chọn menu, điều chỉnh thông số và xác nhận thao tác
Nút BACK	Quay lại menu trước đó hoặc thoát thao tác hiện tại
Nút INPUT	Chọn cổng tín hiệu đầu vào
Cổng USB	Dùng để cập nhật firmware

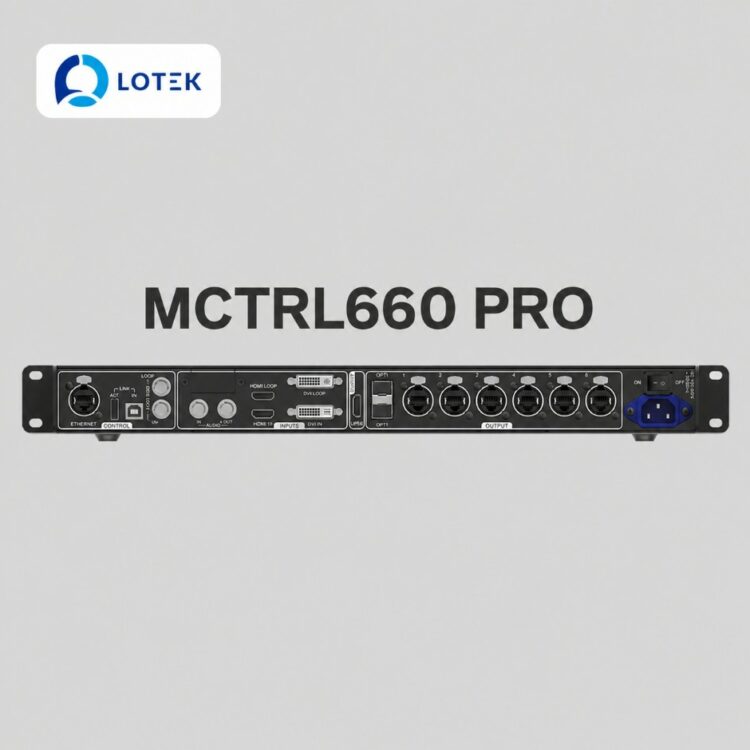

Chi tiết cổng kết nối

Nhóm cổng	Chi tiết
DVI IN	1×SL-DVI input, độ phân giải tối đa 1920×1200@60Hz, tối thiểu 800×600@60Hz. Hỗ trợ độ phân giải tùy chỉnh, chiều rộng tối đa 3840, chiều cao tối đa 3840. Chuẩn HDCP 1.3, không hỗ trợ tín hiệu xen kẽ.
HDMI IN	1×HDMI 1.4a input, độ phân giải tối đa 1920×1200@60Hz, tối thiểu 800×600@60Hz. Hỗ trợ độ phân giải tùy chỉnh tương tự cổng DVI. Chuẩn HDCP 1.4, không hỗ trợ tín hiệu xen kẽ.
3G-SDI IN	Tương thích chuẩn SMPTE ST 425-1 Level A và B, ST 274, ST 296, ST 295. Độ phân giải đầu vào tối đa 1920×1080@60Hz. Không tùy chỉnh được độ phân giải và bit màu đầu vào.
RJ45×6 (đầu ra)	6×cổng RJ45 Gigabit Ethernet. Tải tối đa mỗi cổng là 650.000 điểm ảnh với tín hiệu 8bit, hoặc 325.000 điểm ảnh với tín hiệu 10bit/12bit. Hỗ trợ dự phòng giữa các cổng.
OPT1, OPT2 (quang)	2×cổng quang 10G, mỗi cổng có tải tương đương 6 cổng Gigabit Ethernet. OPT1 truyền dữ liệu của 6 cổng Ethernet, OPT2 là cổng dự phòng của OPT1. Ở chế độ card gửi tín hiệu, cả 2 cổng quang và 6 cổng Ethernet đều có thể xuất cùng một hình ảnh. Ở chế độ chuyển đổi quang, khi cổng quang là đầu vào thì 6 cổng Ethernet là đầu ra, và ngược lại.
DVI LOOP	Loop tín hiệu DVI ra thiết bị tiếp theo.
HDMI LOOP	Loop tín hiệu HDMI, hỗ trợ mã hóa loop qua chuẩn HDCP 1.3.
3G-SDI LOOP	Loop tín hiệu SDI ra thiết bị tiếp theo.
ETHERNET (điều khiển)	Kết nối với máy tính điều khiển.
USB IN, OUT	IN (type-B USB 2.0): cổng vào để ghép nối thiết bị hoặc kết nối máy tính debug. OUT (type-A USB 2.0): cổng ra để ghép nối thiết bị, tối đa 8 thiết bị.
GENLOCK IN, LOOP	Cặp cổng tín hiệu Genlock, hỗ trợ Bi-Level, Tri-Level và Black burst. IN nhận tín hiệu đồng bộ, LOOP lặp tín hiệu đồng bộ ra thiết bị tiếp theo.

Khả năng xử lý tín hiệu hình ảnh

Cổng vào	Bit màu	Định dạng lấy mẫu	Độ phân giải tối đa
HDMI 1.4a	8bit	RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0	1920×1200@60Hz
	10bit/12bit		1920×1080@60Hz
Single-link DVI	8bit	RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0	1920×1200@60Hz
	10bit/12bit		1920×1080@60Hz
3G-SDI	Độ phân giải đầu vào tối đa 1920×1080@60Hz. Không tùy chỉnh được độ phân giải và bit màu đầu vào. Giá trị Gamma điều chỉnh được với tín hiệu 8bit, không điều chỉnh được với tín hiệu 10bit hoặc 12bit.

Đóng gói và phụ kiện

Kích thước hộp đóng gói	555 × 435 × 180 mm
Kích thước vali mang theo	540 × 420 × 150 mm
Phụ kiện đi kèm	1×dây nguồn, 1×cáp Ethernet, 1×cáp USB, 1×cáp HDMI, 1×cáp DVI

Phù hợp với những công trình nào

• Sự kiện thuê dàn dựng đòi hỏi hiệu ứng hình ảnh sáng tạo: concert, sân khấu trình diễn, sự kiện phát sóng trực tiếp.
• Hệ thống truyền tín hiệu khoảng cách xa nhờ hai cổng quang 10G.
• Trung tâm giám sát an ninh, phòng điều hành cần độ ổn định và bảo mật cao.
• Sự kiện thể thao quy mô lớn và các trung tâm thể thao.
