Bộ phân phối tín hiệu LED – dành cho màn hình LED Linsn EB901

Thông số kỹ thuật Linsn EB901
Dòng sản phẩm	Bộ phân phối tín hiệu LED (LED Signal Distributor) – dành cho màn hình LED
Model	Linsn EB901
Chức năng chính	Phân phối tín hiệu điều khiển cho nhiều màn hình LED hoặc màn hình cỡ lớn
Cổng kết nối	2 cổng Input (RJ45) + 8 cổng Output (RJ45)
Chế độ hoạt động	1 tín hiệu → 8 tín hiệu hoặc 2 tín hiệu → 4 tín hiệu (chuyển đổi tự do)
Cascade (1→8 mode)	Hỗ trợ đến 8 card cascade (tương đương 1→64)
Tính năng Hot Backup	Hỗ trợ dự phòng tín hiệu nóng (signal hot backup)
Nguồn cấp	Nguồn cấp riêng (Independent power supply)
Chứng nhận	Tuân thủ tiêu chuẩn RoHS của EU
Bảo hành	2 năm

Tổng quan sản phẩm

Linsn EB901 là bộ phân phối tín hiệu (Signal Distributor) được thiết kế chuyên dụng cho các hệ thống màn hình LED có nhu cầu hiển thị trên nhiều màn hình (multiple screens) hoặc màn hình LED kích thước lớn. Sản phẩm cho phép chia sẻ tín hiệu điều khiển từ Card phát (Sending Card) đến nhiều Card thu (Receiving Card) khác nhau, giúp triển khai các hệ thống màn hình phức tạp một cách linh hoạt và hiệu quả.

EB901 được trang bị 2 cổng đầu vào (Input) và 8 cổng đầu ra (Output), hỗ trợ hai chế độ hoạt động có thể chuyển đổi tự do: 1 tín hiệu → 8 tín hiệu (từ 1 Card phát phân phối đến 8 thiết bị nhận) hoặc 2 tín hiệu → 4 tín hiệu (từ 2 Card phát phân phối đến 4 thiết bị nhận). Trong chế độ 1→8, người dùng có thể cascade (kết nối nối tiếp) lên đến 8 bộ EB901, tương đương khả năng phân phối 1 tín hiệu tới 64 Card thu (1→64), đáp ứng các hệ thống cực lớn.

Ngoài chức năng phân phối, EB901 còn có thể được sử dụng như một thiết bị dự phòng tín hiệu nóng (signal hot backup device), tăng cường độ tin cậy cho các ứng dụng yêu cầu hoạt động liên tục, không gián đoạn. Với nguồn cấp riêng và tuân thủ tiêu chuẩn RoHS, EB901 đảm bảo vận hành ổn định và thân thiện với môi trường.

Tính năng nổi bật

• Thiết kế chuyên dụng cho nhiều màn hình và màn hình lớn: EB901 là giải pháp tối ưu cho các hệ thống LED phức tạp, cho phép chia sẻ tín hiệu điều khiển đến nhiều vị trí hiển thị khác nhau.
• 2 cổng Input + 8 cổng Output RJ45: Linh hoạt kết nối với Card phát và Card thu, dễ dàng tích hợp vào hệ thống hiện có.
• Hai chế độ phân phối có thể chuyển đổi tự do: Chế độ 1→8 (1 tín hiệu vào, 8 tín hiệu ra) và chế độ 2→4 (2 tín hiệu vào, 4 tín hiệu ra), đáp ứng đa dạng cấu trúc hệ thống.
• Cascade lên đến 8 card – mở rộng 1→64: Trong chế độ 1→8, có thể kết nối nối tiếp tối đa 8 bộ EB901, cho phép một Card phát điều khiển đồng thời 64 Card thu.
• Sử dụng như thiết bị dự phòng tín hiệu nóng (Hot Backup): Đảm bảo tín hiệu được chuyển tiếp liên tục ngay cả khi một thiết bị gặp sự cố, tăng độ tin cậy cho hệ thống.
• Nguồn cấp riêng (Independent Power Supply): Không phụ thuộc vào nguồn của Card phát/Card thu, đảm bảo hoạt động ổn định và độc lập.
• Đáp ứng tiêu chuẩn RoHS: Thân thiện với môi trường, đảm bảo an toàn trong sản xuất và sử dụng.
• Bảo hành chính hãng 2 năm: Cam kết chất lượng và độ bền cao với chế độ bảo hành dài hạn.

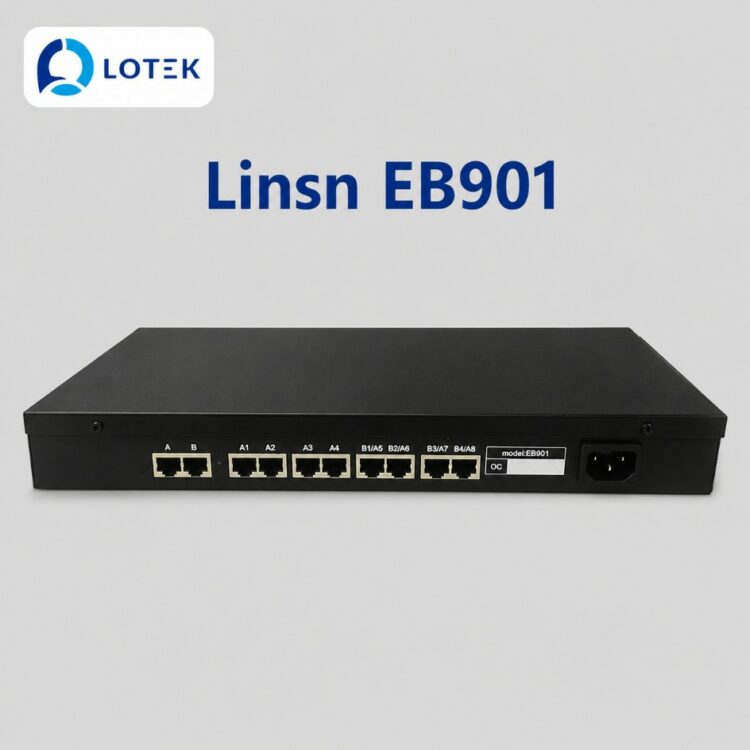

Chi tiết cổng kết nối & cấu tạo

Cổng kết nối / Thành phần	Số lượng	Mô tả
Cổng Input (RJ45)	2	Nhận tín hiệu điều khiển từ Card phát LED. Hỗ trợ cả hai chế độ 1→8 và 2→4.
Cổng Output (RJ45)	8	Truyền tín hiệu đã được phân phối đến Card thu LED hoặc bộ phân phối tiếp theo (cascade).
Công tắc chuyển đổi chế độ	1	Chuyển đổi giữa chế độ 1→8 và 2→4, linh hoạt tùy theo cấu trúc hệ thống.
Nguồn cấp (Power Input)	1	Nguồn cấp riêng, đảm bảo hoạt động ổn định và độc lập với Card phát/Card thu.
Đèn báo trạng thái	Nhiều	Hiển thị trạng thái hoạt động của từng cổng Input/Output và nguồn điện.

Phù hợp với những công trình nào

• Màn hình LED cho thuê đa màn hình (Multi‑screen Rental): Các sự kiện lớn thường có nhiều màn hình LED tại các vị trí khác nhau, EB901 giúp phân phối tín hiệu đồng bộ từ một Card phát đến tất cả các màn hình.
• Màn hình LED cỡ lớn – chia tầng (Large‑scale displays): Các màn hình LED khổng lồ thường sử dụng nhiều Card thu phân bố khắp bề mặt, EB901 giúp phân phối tín hiệu đến từng khu vực một cách hiệu quả.
• Hệ thống LED yêu cầu dự phòng tín hiệu nóng (Hot Backup): Trong các ứng dụng quan trọng (sân khấu, sự kiện trực tiếp), EB901 có thể cấu hình để đảm bảo tín hiệu không bị gián đoạn khi một Card phát gặp sự cố.
• Màn hình LED tại trung tâm mua sắm, showroom: Nhiều màn hình hiển thị khác nhau cùng chạy một nội dung quảng cáo, EB901 đảm bảo đồng bộ hoàn hảo.
• Giải pháp mở rộng hệ thống LED hiện có: Khi cần bổ sung thêm màn hình hoặc mở rộng diện tích hiển thị, EB901 là cách đơn giản để nhân rộng tín hiệu điều khiển.
