Màn hình LED 3D P10 Outdoor

Màn hình LED 3D P10 ngoài trời là dòng billboard LED pixel pitch 10mm, sử dụng chip SMD3535 với LED đen (Black LED), cabinet nhôm đúc độ chính xác cao kích thước 960x960mm, tích hợp công nghệ cực âm chung (Common Cathode) giúp tiết kiệm điện lên đến 30% so với loại truyền thống.

Với khoảng cách xem tối ưu từ 10 đến 200 mét, LED 3D P10 là lựa chọn phù hợp nhất cho các công trình billboard quy mô lớn ven đường, màn hình quảng cáo tầm xa, hoặc các vị trí lắp đặt cao nơi người xem chủ yếu tiếp cận từ khoảng cách đáng kể.

Độ sáng tối thiểu 7.000 cd/m² có thể điều chỉnh bằng phần mềm, kết hợp với IP65 và nhiệt độ vận hành từ -20°C đến 50°C, đảm bảo màn hình hoạt động ổn định trong mọi điều kiện thời tiết ngoài trời tại Việt Nam.

Thông số kỹ thuật

Thông số	Giá trị
Pixel Pitch	P10 mm
Loại SMD	SMD3535
Cấu hình màu	1R1G1B (Full Color)
Màu LED	Black LED (LED đen)
Kích thước cabinet	960 x 960 mm
Kích thước module	320 x 160 mm
Độ phân giải module	32 x 16 điểm
Độ phân giải cabinet	96 x 96 điểm
Mật độ điểm ảnh	10.000 Dot/m²
Độ sáng	≥ 7.000 cd/m² (điều chỉnh bằng phần mềm)
Tần số làm tươi	1.920 – 3.840 Hz
Drive Mode	1/2 scan
Công nghệ nguồn	Common Cathode (Cực âm chung), tiết kiệm 30% điện
Điện áp đầu ra nguồn	2.8V (30A) + 2.8V (40A), Dual Output
Công suất tiêu thụ trung bình	260 W/m²
Trọng lượng cabinet	28 kg/tấm
Vật liệu vỏ cabinet	Nhôm đúc độ chính xác cao (High Precision Die-cast Aluminum)
Khoảng cách xem tối ưu	10 – 200 m
Chuẩn chống nước / bụi	IP65
Nhiệt độ hoạt động	-20°C ~ +50°C
Độ ẩm hoạt động	10% – 90% RH
Tuổi thọ	> 100.000 giờ
Chứng nhận	CE / ROHS / FCC

Các đặc điểm kỹ thuật nổi bật

Công nghệ Common Cathode, tiết kiệm 30% điện, giảm nhiệt độ màn hình:

Màn hình LED truyền thống sử dụng nguồn 5V đầu ra chung cho cả ba kênh R, G, B, dẫn đến phần điện áp dư bị chuyển thành nhiệt, gây lãng phí và tăng nhiệt độ hoạt động của linh kiện.

Công nghệ Common Cathode (cực âm chung) cung cấp điện áp riêng biệt cho từng kênh màu: 2.8V (30A) cho một nhóm và 2.8V (40A) cho nhóm còn lại, mỗi kênh chỉ nhận đúng mức điện áp cần thiết, không có điện áp dư chuyển thành nhiệt.

Kết quả thực tế: tiêu thụ điện giảm khoảng 30% so với loại truyền thống cùng thông số, nhiệt độ hoạt động thấp hơn, kéo dài tuổi thọ chip LED và linh kiện điện tử, đặc biệt quan trọng với màn hình vận hành liên tục nhiều giờ ngoài trời.

Black LED (LED đen), tăng tương phản dưới ánh sáng mặt trời:

LED đen (Black LED) là loại chip LED có mặt ngoài bề mặt được phủ màu đen thay vì màu trắng như LED thông thường.

Khi ánh sáng mặt trời chiếu vào màn hình, bề mặt đen hấp thụ ánh sáng phản chiếu thay vì phản xạ lại, vùng tối trên màn hình trông thực sự tối hơn, tỷ lệ tương phản cảm nhận tăng lên rõ rệt.

Với billboard ngoài trời hoạt động cả ngày dưới nắng gắt, Black LED là yếu tố giúp hình ảnh trông sống động và dễ đọc hơn so với LED trắng thông thường ở cùng mức độ sáng.

Chip SMD3535, tiêu chuẩn cho outdoor quy mô lớn:

SMD3535 là dòng chip LED được thiết kế đặc biệt cho ứng dụng ngoài trời, kích thước 3.5x3.5mm, công suất phát quang cao, chịu nhiệt tốt và độ bền vượt trội trong môi trường có biên độ nhiệt và độ ẩm lớn.

So với SMD2727 hay SMD1921 thường dùng trong outdoor pixel pitch thấp hơn, SMD3535 phù hợp hơn với P10 vì cho phép đạt độ sáng 7.000 cd/m² với tuổi thọ ổn định trên 100.000 giờ trong điều kiện ngoài trời khắc nghiệt.

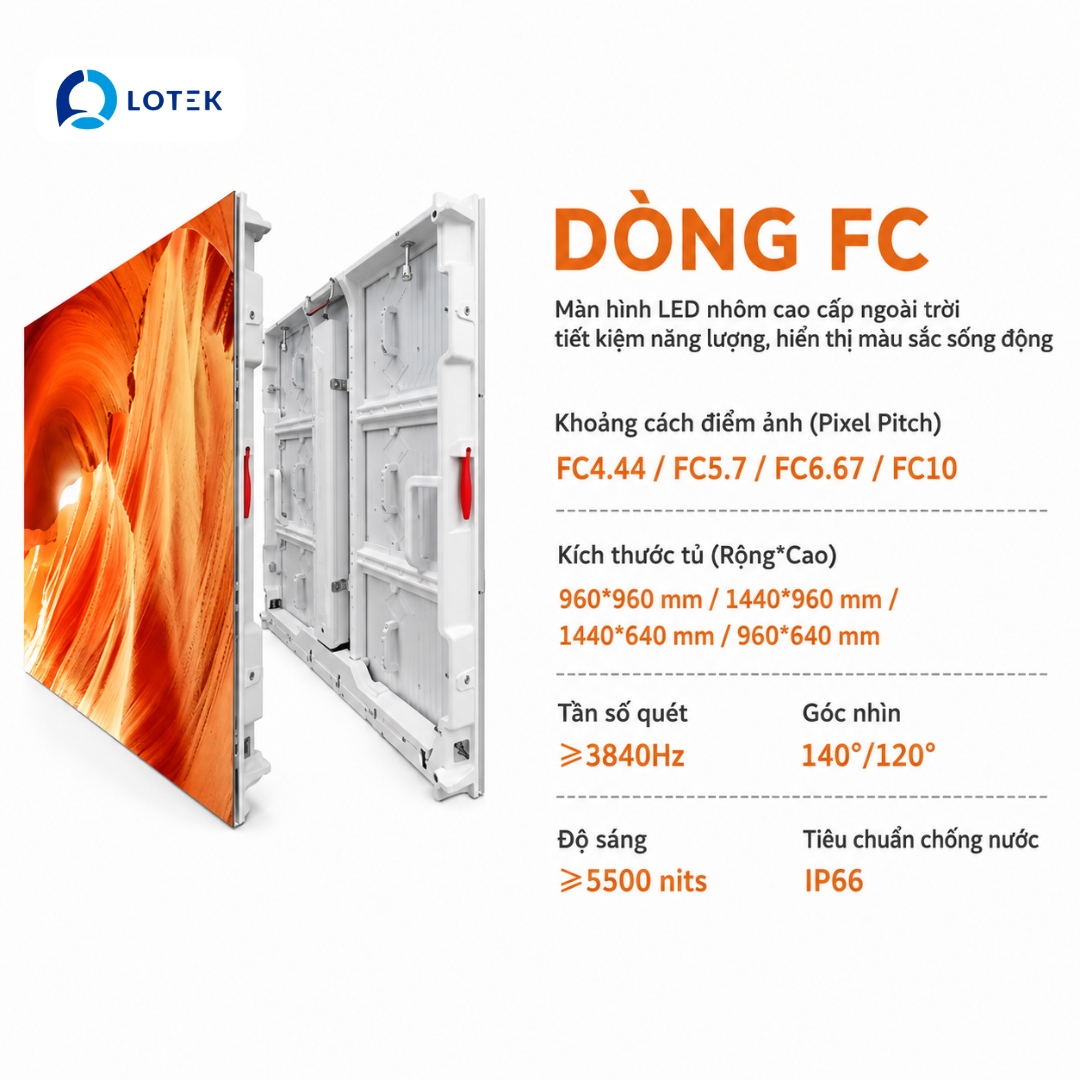

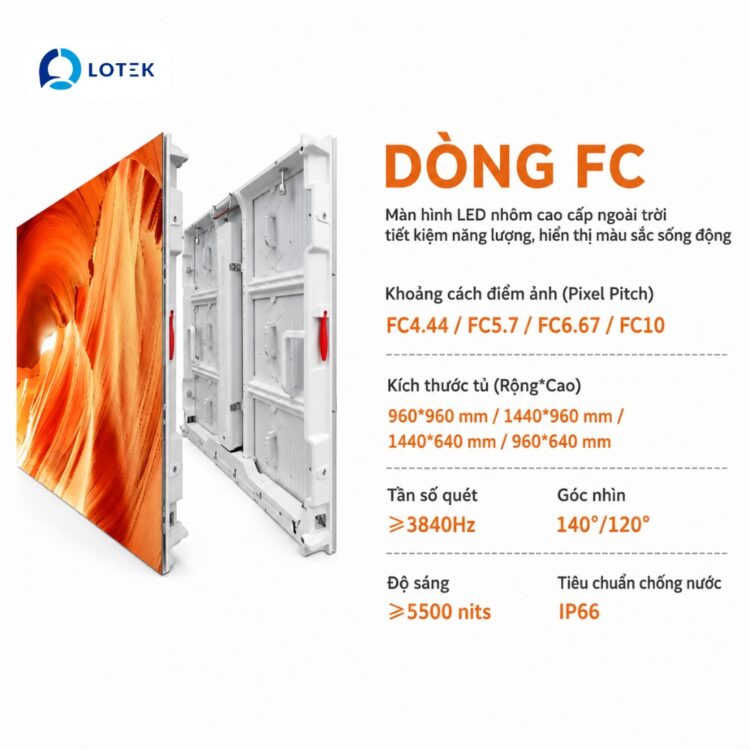

Cabinet nhôm đúc độ chính xác cao, 4 khóa lắp nhanh:

Vỏ cabinet sử dụng nhôm đúc độ chính xác cao (High Precision Die-cast Aluminum), không phải thép hàn thông thường, đảm bảo bề mặt phẳng đều và các cạnh ghép chính xác khi lắp nhiều cabinet liền nhau.

Bốn khóa lắp nhanh (fast connecting locks) tích hợp trên mỗi cabinet cho phép ghép và cố định cabinet mà không cần dụng cụ chuyên dụng, tốc độ lắp ráp nhanh hơn đáng kể so với loại dùng ốc vít thông thường.

Cabinet còn tích hợp hệ thống quạt tản nhiệt bên trong (fans), duy trì nhiệt độ hoạt động ổn định cho nguồn điện và bo mạch điều khiển ngay cả khi màn hình vận hành liên tục ở môi trường nắng nóng.

Độ sáng ≥ 7.000 cd/m², hiển thị rõ dưới nắng gắt:

Ngưỡng 7.000 cd/m² là mức tối thiểu được khuyến nghị cho billboard LED ngoài trời tại các vị trí chịu nắng trực tiếp trong khung giờ cao điểm 9h–16h.

Độ sáng có thể điều chỉnh bằng phần mềm, tăng lên mức tối đa ban ngày, giảm xuống ban đêm để tiết kiệm điện và tránh gây chói mắt người đi đường.

Tính năng điều chỉnh độ sáng tự động theo lịch hoặc cảm biến ánh sáng môi trường thường được tích hợp qua phần mềm quản lý đi kèm, giảm chi phí điện vận hành dài hạn.

IP65 và chống ăn mòn, chống cháy:

Chuẩn IP65 chịu được tia nước phun từ mọi hướng, phù hợp với mọi vị trí lắp đặt lộ thiên không có mái che.

Vỏ cabinet được xử lý chống ăn mòn (Corrosion Prevention) và chống cháy (Antiflaming), tăng độ an toàn vận hành dài hạn trong môi trường ẩm, gần biển hoặc khu công nghiệp.

Ứng dụng phù hợp

Billboard quảng cáo ven đường quốc lộ và tỉnh lộ	Vị trí ven đường cao tốc, quốc lộ, đường tỉnh lộ nơi người xem tiếp cận từ xe di chuyển ở khoảng cách 20–150 mét. P10 với khoảng xem 10–200m và độ sáng 7.000 cd/m² là lựa chọn kinh tế nhất cho billboard quy mô lớn từ 20m² trở lên tại các vị trí tầm xa.
Màn hình quảng cáo trên cao, cột điện, mái nhà, cột trụ:	Vị trí lắp cao từ 5 mét trở lên so với mặt đường, nơi khoảng cách thực tế từ người xem đến màn hình luôn từ 10 mét trở ra. P10 đủ sắc nét ở khoảng cách này trong khi chi phí đầu tư thấp hơn đáng kể so với P6.25 hay P8 cho cùng diện tích.
Hệ thống biển quảng cáo khu công nghiệp và thương mại	Triển khai nhiều màn hình tại nhiều địa điểm, khu công nghiệp, trục thương mại, khu đô thị mới. Công nghệ Common Cathode giúp tiết kiệm điện đáng kể trong mô hình vận hành nhiều màn hình liên tục.
Sân vận động và khu thể thao ngoài trời	Màn hình LED thể thao gồm màn hình tỷ số, quảng cáo vòng sân, màn hình thông tin khán đài. Khoảng xem 10–200m bao phủ toàn bộ khán đài của hầu hết sân thể thao quy mô vừa và lớn tại Việt Nam.
Màn hình thông tin giao thông và hạ tầng đô thị	Bảng điện tử thông tin giao thông, biển chỉ dẫn đô thị, màn hình thông báo tại bến xe, bãi đậu xe ngoài trời. Độ bền IP65, nhiệt độ vận hành rộng và tuổi thọ 100.000 giờ phù hợp với yêu cầu hạ tầng công cộng vận hành liên tục.
Khu nghỉ dưỡng, resort và công trình du lịch	Màn hình thông tin và quảng cáo tại khu resort ven biển, khu du lịch ngoài trời. Cabinet xử lý chống ăn mòn phù hợp với môi trường ven biển độ ẩm và muối cao.

Lưu ý khi sử dụng và vận hành

Về khoảng cách xem và lựa chọn pixel pitch:

P10 hoạt động tốt nhất từ 10 mét trở ra. Ở khoảng cách dưới 8–10 mét, mắt người bắt đầu nhận ra cấu trúc điểm ảnh và hình ảnh không còn liền mạch.

Nếu vị trí lắp đặt có người xem tiếp cận từ khoảng cách gần hơn 10 mét, cần cân nhắc phiên bản pixel pitch thấp hơn như P6.25 hoặc P8. LEDLOTEK sẽ tư vấn lựa chọn phù hợp sau khi khảo sát khoảng cách xem thực tế tại công trình.

Về tải điện và hạ tầng:

Công suất tiêu thụ trung bình 260W/m², thấp hơn đáng kể so với các dòng LED 3D P3.91 hay P4.81 nhờ công nghệ Common Cathode và mật độ điểm ảnh thấp hơn.

Với màn hình 30m² (diện tích phổ biến cho billboard quốc lộ), công suất trung bình ước tính khoảng 7,8kW. Cần thiết kế tủ điện và đường cấp nguồn riêng với aptomat bảo vệ phù hợp. Nên tích hợp thiết bị ổn áp tại các khu vực thường xuyên dao động điện lưới.

Về kết cấu lắp đặt:

Mỗi cabinet nặng 28kg, nặng hơn các dòng cabinet nhôm đúc mỏng (TI Series 22,5kg) nhưng vẫn trong khoảng tiêu chuẩn cho outdoor billboard cố định.

Cabinet kích thước 960x960mm lớn hơn loại 1000x1000mm tiêu chuẩn một chút, cần lưu ý tính toán số lượng cabinet chính xác khi lập bản vẽ kích thước màn hình tổng thể.

Kết cấu khung thép cần được tính toán tải trọng và tải gió cụ thể theo vị trí lắp đặt, đặc biệt với billboard ven đường cao tốc hoặc vị trí trống trải chịu gió mạnh.

Về bảo trì định kỳ:

Vệ sinh bề mặt module định kỳ 3–6 tháng/lần, đặc biệt tại các vị trí ven đường nhiều bụi và khói xe.

Kiểm tra hệ thống quạt tản nhiệt bên trong cabinet định kỳ, quạt bị bám bụi hoặc hỏng sẽ dẫn đến tăng nhiệt độ hoạt động và giảm tuổi thọ linh kiện.

Tại các vị trí ven biển hoặc khu vực ăn mòn cao, kiểm tra tiếp điểm điện và các mối nối kết cấu thép mỗi 3 tháng dù cabinet đã được xử lý chống ăn mòn.
