Hệ thống khung màn hình LED – cấu trúc đặc điểm

Khung màn hình LED là thành phần kết cấu ít được chú ý nhưng lại đóng vai trò cực kỳ quan trọng trong toàn bộ hệ thống hiển thị LED. Đây là bộ phận chịu tải trọng của toàn bộ màn hình, giữ độ phẳng cho các cabinet LED và đảm bảo màn hình vận hành ổn định trong thời gian dài. Trong thực tế thi công, thiết kế khung màn hình LED đúng tiêu chuẩn kỹ thuật sẽ quyết định trực tiếp đến độ bền, tính an toàn cũng như khả năng bảo trì của hệ thống.

Bài viết dưới đây sẽ phân tích chi tiết cấu trúc kỹ thuật của khung màn hình LED, các loại khung phổ biến trong thực tế thi công cũng như những yếu tố kỹ thuật quan trọng cần tính toán khi thiết kế hệ thống hiển thị LED.

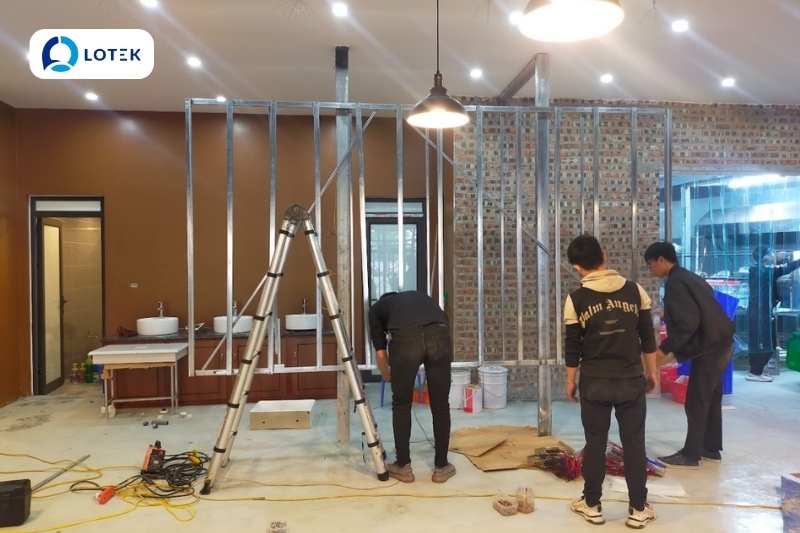

1. Vai trò của khung màn hình LED trong hệ thống hiển thị

Trong cấu trúc của một hệ thống màn hình LED hoàn chỉnh, khung màn hình là bộ phận đóng vai trò kết nối giữa thiết bị hiển thị và công trình lắp đặt. Khung không chỉ đơn thuần là bộ giá đỡ mà còn là một phần của kết cấu chịu lực, đảm bảo toàn bộ hệ thống hoạt động ổn định trong nhiều năm.

Đối với các màn hình LED kích thước lớn, đặc biệt là màn hình quảng cáo ngoài trời, tổng trọng lượng của toàn bộ hệ thống có thể lên tới vài tấn. Vì vậy khung màn hình LED phải được thiết kế theo tiêu chuẩn kết cấu cơ khí với khả năng phân bố lực hợp lý.

1.1 Chịu tải toàn bộ trọng lượng màn hình

Toàn bộ trọng lượng của hệ thống LED bao gồm module LED, cabinet, nguồn điện, card điều khiển và hệ thống dây dẫn đều được truyền lực xuống khung màn hình. Tùy theo loại màn hình, trọng lượng trung bình thường nằm trong khoảng:

Loại màn hình LED	Trọng lượng trung bình
P2.5 indoor	khoảng 28 – 32 kg/m²
P4 outdoor	khoảng 35 – 40 kg/m²
P10 outdoor	40 – 50 kg/m²

Ví dụ một màn hình LED quảng cáo ngoài trời kích thước 8m × 6m có diện tích 48m². Nếu sử dụng màn hình P4 outdoor với trọng lượng trung bình 40kg/m² thì tổng tải trọng của màn hình có thể lên tới gần 2 tấn. Toàn bộ lực này sẽ được truyền trực tiếp xuống khung thép và công trình lắp đặt.

1.2 Giữ độ phẳng của các cabinet LED

Độ phẳng của màn hình là yếu tố quyết định đến chất lượng hiển thị hình ảnh. Nếu khung bị cong hoặc sai lệch, các cabinet LED sẽ không nằm trên cùng một mặt phẳng, dẫn đến hiện tượng lệch pixel hoặc tạo đường gãy trên màn hình.

Trong nhiều tiêu chuẩn thi công màn hình LED, sai số độ phẳng của khung thường được yêu cầu nhỏ hơn 2 mm trên toàn bộ bề mặt màn hình. Đây là mức sai số rất nhỏ, đòi hỏi khung phải được gia công chính xác và lắp đặt đúng kỹ thuật.

1.3 Phân bố lực đều lên công trình

Khung màn hình LED giúp phân tán tải trọng từ màn hình xuống nhiều điểm chịu lực khác nhau trên tường hoặc kết cấu thép. Nếu không có hệ khung hợp lý, lực có thể tập trung tại một vài điểm neo, làm tăng nguy cơ nứt tường hoặc hư hỏng kết cấu.

Đặc biệt với các màn hình gắn trên mặt dựng tòa nhà hoặc billboard quảng cáo lớn, khung thép phải được tính toán dựa trên tải trọng tĩnh và tải trọng động để đảm bảo an toàn lâu dài.

1.4 Hỗ trợ bảo trì và tháo lắp

Một thiết kế khung hợp lý sẽ cho phép kỹ thuật viên tiếp cận phía sau màn hình để bảo trì module LED, nguồn điện hoặc card nhận. Điều này đặc biệt quan trọng đối với các hệ thống màn hình có kích thước lớn.

Ngoài ra, khung còn tạo điều kiện cho việc tháo lắp từng cabinet khi cần thay thế hoặc nâng cấp hệ thống hiển thị.

1.5 Tạo khoảng trống kỹ thuật phía sau màn hình

Phía sau màn hình LED luôn cần một khoảng trống kỹ thuật để bố trí hệ thống nguồn điện, card điều khiển và dây tín hiệu. Khoảng trống này cũng giúp lưu thông không khí để tản nhiệt cho các linh kiện điện tử.

Loại màn hình	Khoảng trống phía sau
Indoor LED	60 – 80 mm
Outdoor LED	100 – 200 mm

2. Phân biệt khung màn hình LED và cabinet LED

Trong thực tế sử dụng, nhiều người thường nhầm lẫn giữa khung màn hình LED và cabinet LED. Tuy nhiên đây là hai thành phần hoàn toàn khác nhau trong cấu trúc của hệ thống hiển thị LED.

Thành phần	Chức năng
Module LED	Tạo điểm ảnh hiển thị
Cabinet LED	Chứa module LED và linh kiện điện tử
Khung màn hình LED	Gắn các cabinet vào công trình

Cabinet LED là vỏ kim loại chứa các module LED, nguồn điện và card nhận tín hiệu. Đây là đơn vị hiển thị lớn hơn module và thường được sản xuất theo kích thước tiêu chuẩn.

Một số kích thước cabinet phổ biến hiện nay bao gồm:

• 500 × 500 mm
• 640 × 640 mm
• 960 × 960 mm

Các cabinet này sẽ được lắp ghép lại với nhau để tạo thành một màn hình hoàn chỉnh. Tuy nhiên chúng không gắn trực tiếp vào tường mà phải được cố định thông qua khung màn hình LED.

Ví dụ một màn hình hội trường sử dụng màn hình LED P2 trong nhà có kích thước 5m × 3m. Với cabinet kích thước 640 × 640 mm, màn hình sẽ bao gồm hàng chục cabinet ghép lại. Toàn bộ các cabinet này sẽ được treo trên khung thép gắn vào tường hoặc kết cấu của hội trường.

3. Các loại khung màn hình LED phổ biến trong thực tế

3.1 Khung LED treo sân khấu (Truss structure)

Khung truss là loại kết cấu nhôm thường được sử dụng trong các sự kiện, sân khấu hoặc concert lớn. Hệ khung này cho phép treo màn hình LED phía trên sân khấu và có thể nâng hạ bằng motor.

Trong ngành tổ chức sự kiện, khung truss thường được chế tạo từ hợp kim nhôm 6082-T6 hoặc 6061-T6 với khả năng chịu lực cao nhưng vẫn giữ được trọng lượng nhẹ.

Tải trọng của hệ khung truss có thể dao động từ 500kg đến vài tấn tùy theo kích thước kết cấu và số lượng điểm treo.

Khi thiết kế khung truss cho màn hình LED, kỹ thuật viên cần tính toán các yếu tố:

• tải trọng mỗi điểm treo
• phân bổ lực lên hệ truss
• độ rung của kết cấu khi có gió

Đối với các sân khấu lớn sử dụng màn hình LED sự kiện, bạn có thể tham khảo các giải pháp màn hình LED sân khấu sự kiện được thiết kế chuyên dụng cho hệ khung treo.

3.2 Khung LED gắn tường (Wall mounting structure)

Đây là loại khung phổ biến nhất trong các dự án màn hình LED trong nhà như hội trường, phòng họp hoặc showroom. Khung thường được làm từ thép hộp và gắn trực tiếp vào tường bê tông hoặc kết cấu thép của công trình.

Cấu trúc của khung gắn tường thường bao gồm:

• khung thép chính gắn vào tường
• thanh ngang để treo cabinet
• thanh dọc cố định kết cấu

Trong các dự án màn hình phòng họp hoặc hội trường, độ phẳng của khung thường được yêu cầu sai số nhỏ hơn 2mm để đảm bảo hình ảnh hiển thị chính xác.

Nếu bạn quan tâm tới các giải pháp màn hình LED cho không gian hội họp, có thể tham khảo thêm dòng sản phẩm màn hình LED hội trường.

3.3 Khung LED billboard ngoài trời

Khung billboard là loại kết cấu phức tạp nhất trong các hệ khung màn hình LED. Đây là hệ kết cấu thép lớn dùng cho các màn hình quảng cáo ngoài trời hoặc màn hình gắn trên tòa nhà.

Khung thường được chế tạo từ thép hộp lớn hoặc thép chữ I và gắn với móng bê tông để đảm bảo độ ổn định.

Đối với màn hình LED quảng cáo kích thước lớn, tải trọng gió là yếu tố cực kỳ quan trọng. Một màn hình LED ngoài trời diện tích 60m² khi gặp gió cấp 10 có thể chịu lực tác động lên tới vài tấn.

Vì vậy khi thiết kế khung billboard cần tính toán các thông số:

• tải trọng gió
• tải trọng màn hình
• chiều cao lắp đặt
• kết cấu móng

Các dự án màn hình quảng cáo thường sử dụng những dòng sản phẩm như màn hình LED quảng cáo với độ sáng từ 6000 đến 10000 nits để đảm bảo hiển thị rõ dưới ánh nắng.

3.4 Khung LED đứng độc lập (freestanding frame)

Khung LED đứng độc lập thường được sử dụng trong showroom, trung tâm thương mại hoặc các khu vực sảnh lớn. Khung có chân đế riêng và không cần gắn vào tường.

Loại khung này thường được thiết kế dạng khung thép chữ H hoặc khung hộp có chân đế bê tông để đảm bảo ổn định.

4. Cấu tạo chi tiết của khung màn hình LED

4.1 Khung chính (Main frame)

Khung chính là bộ phận chịu lực chính của toàn bộ hệ thống. Phần này được gắn trực tiếp vào công trình và chịu tải trọng từ các cabinet LED.

Vật liệu phổ biến dùng để chế tạo khung chính gồm:

• thép hộp
• thép mạ kẽm
• thép sơn tĩnh điện

Một số kích thước thép hộp thường được sử dụng:

• 40 × 40 mm
• 50 × 50 mm
• 100 × 50 mm

4.2 Thanh treo cabinet (Mounting rail)

Thanh rail là bộ phận gắn trực tiếp cabinet LED vào khung. Đây là thành phần ảnh hưởng trực tiếp đến độ phẳng của màn hình.

Hai loại rail phổ biến gồm:

• rail nhôm
• rail thép

Các thanh rail cần được gia công chính xác để đảm bảo khoảng cách giữa các cabinet luôn đồng đều và không tạo khe hở trên màn hình.

4.3 Hệ thống khóa cabinet

Cabinet LED thường được gắn vào khung thông qua hệ thống khóa cơ khí. Có hai loại khóa phổ biến là khóa nhanh và khóa cố định.

Hệ thống khóa ảnh hưởng trực tiếp đến tốc độ lắp đặt cũng như độ phẳng của màn hình sau khi ghép các cabinet lại với nhau.

4.4 Khoảng trống kỹ thuật phía sau màn hình

Khoảng trống phía sau màn hình là khu vực để bố trí nguồn LED, card nhận tín hiệu, dây nguồn và hệ thống điều khiển. Ngoài ra không gian này cũng giúp luồng khí lưu thông để tản nhiệt cho các linh kiện.

Nếu không chừa đủ khoảng trống kỹ thuật, nhiệt độ bên trong màn hình có thể tăng cao, dẫn đến giảm tuổi thọ của module LED và nguồn điện.

5. Các yếu tố kỹ thuật cần tính khi thiết kế khung màn hình LED

5.1 Tải trọng của màn hình LED

Tải trọng của màn hình LED phụ thuộc vào loại cabinet, module LED và hệ thống nguồn điện. Trọng lượng trung bình thường nằm trong khoảng 30 – 50 kg/m².

Khi thiết kế khung, kỹ sư kết cấu phải tính toán tổng tải trọng để lựa chọn kích thước thép phù hợp.

5.2 Tải trọng gió

Đối với các màn hình LED ngoài trời, tải trọng gió là yếu tố cực kỳ quan trọng. Màn hình càng lớn và lắp đặt càng cao thì lực gió tác động càng lớn.

Trong nhiều dự án billboard lớn, kỹ sư phải sử dụng các tiêu chuẩn tính toán kết cấu như TCVN 2737 hoặc Eurocode để đảm bảo hệ khung đủ khả năng chịu lực.

5.3 Độ phẳng của khung

Sai lệch khung có thể gây ra nhiều vấn đề như hở module, lệch pixel hoặc hình ảnh hiển thị không đồng đều. Vì vậy khi thi công cần sử dụng thước cân laser để kiểm tra độ phẳng.

Tiêu chuẩn sai số thường áp dụng là nhỏ hơn hoặc bằng 2mm trên toàn bộ bề mặt màn hình.

5.4 Khả năng bảo trì

Trong thiết kế màn hình LED có hai phương án bảo trì chính là bảo trì phía sau và bảo trì phía trước.

• bảo trì phía sau yêu cầu có lối đi kỹ thuật phía sau màn hình
• bảo trì phía trước sử dụng module hút nam châm hoặc cabinet mở mặt trước

Chi tiết về quy trình thi công hệ thống hiển thị LED có thể tham khảo thêm bài viết: Quy trình thi công lắp đặt màn hình LED.

6. So sánh cấu trúc khung LED indoor và outdoor

Tiêu chí	Khung indoor	Khung outdoor
Tải trọng	thấp	cao
Vật liệu	khung nhẹ	thép lớn
Chống nước	không cần	bắt buộc
Khoảng trống bảo trì	nhỏ	lớn

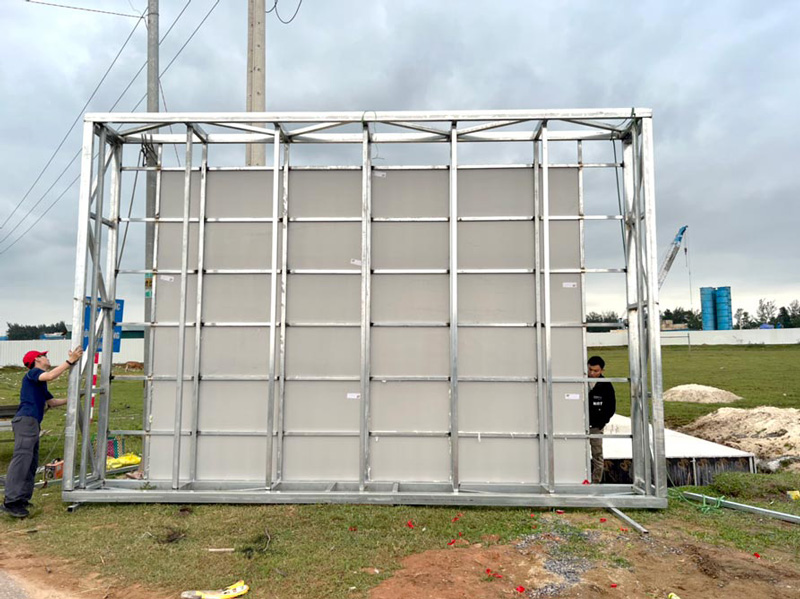

7. Những lỗi thiết kế khung màn hình LED thường gặp

7.1 Khung không đủ cứng

Nếu khung không đủ cứng, màn hình có thể bị cong sau một thời gian sử dụng. Điều này dẫn đến việc các cabinet bị lệch và ảnh hưởng đến chất lượng hiển thị.

7.2 Không tính tải trọng gió

Đây là lỗi thường gặp trong các màn hình LED ngoài trời. Khi gặp gió mạnh, màn hình có thể rung lắc hoặc thậm chí gây nguy hiểm cho công trình nếu khung không đủ khả năng chịu lực.

7.3 Không chừa khoảng bảo trì

Nếu không có lối bảo trì phía sau hoặc phía trước, việc sửa chữa module LED sẽ rất khó khăn và đôi khi phải tháo toàn bộ màn hình.

7.4 Đi dây không khoa học

Hệ thống dây nguồn và dây tín hiệu nếu bố trí không hợp lý có thể gây nhiễu tín hiệu hoặc làm tăng thời gian bảo trì khi có sự cố.

Trong các dự án màn hình LED lớn như trung tâm thương mại hoặc tòa nhà, khung màn hình LED không chỉ là bộ phận cơ khí đơn thuần mà còn là yếu tố quyết định đến độ an toàn và tuổi thọ của toàn bộ hệ thống hiển thị. Việc thiết kế khung đúng tiêu chuẩn kỹ thuật, lựa chọn vật liệu phù hợp và thi công chính xác sẽ giúp màn hình hoạt động ổn định trong nhiều năm.
