Màn hình LED gần biển cần thiết kế khác màn hình ngoài trời thông thường thế nào?

Màn hình LED lắp gần biển vẫn phải chịu nắng, mưa và nhiệt độ như các màn hình ngoài trời thông thường, nhưng có thêm một yếu tố đáng chú ý: hơi muối và môi trường chloride có khả năng thúc đẩy quá trình ăn mòn.

Vì vậy một màn hình đạt IP65 và hoạt động tốt ở khu vực đô thị chưa chắc đã phù hợp để đưa ra sát biển mà giữ nguyên toàn bộ cấu hình. Cabinet, bo mạch, đầu nối, bulông, khung thép và cả phương án bảo trì đều cần được xem xét lại.

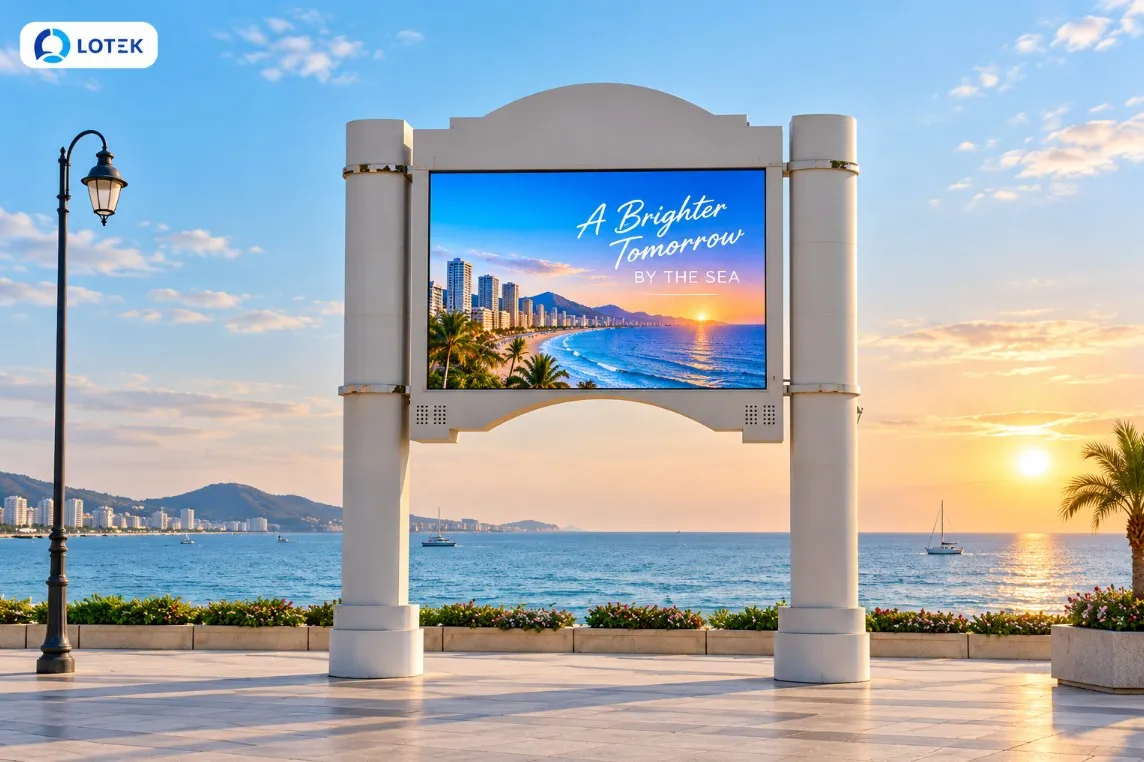

Vì sao màn hình LED gần biển có nguy cơ hỏng khác màn hình ngoài trời thông thường?

Ở khu vực ven biển, gió có thể mang theo các hạt muối rất nhỏ từ nước biển vào không khí.

Khi muối bám lên bề mặt thiết bị và kết hợp với độ ẩm, nó tạo ra môi trường thuận lợi cho quá trình ăn mòn kim loại.

Điều đáng chú ý là muối không nhất thiết phải đi vào màn hình dưới dạng nước biển trực tiếp.

Ngay cả màn hình nằm cách bờ biển một khoảng nhất định vẫn có thể chịu ảnh hưởng nếu thường xuyên tiếp xúc với:

• Không khí có hơi muối.
• Gió biển.
• Độ ẩm cao.
• Mưa kết hợp với muối bám trên bề mặt.

Sau nhiều chu kỳ khô – ẩm, muối có thể tích tụ tại các khe, đầu nối, bulông và những vị trí khó được nước mưa rửa sạch.

Do đó, thiết kế màn hình gần biển phải giải quyết đồng thời hai vấn đề:

Ngăn nước xâm nhập và hạn chế ăn mòn do môi trường muối.

IP65 không có nghĩa là màn hình đã chống được hơi muối

Đây là điểm dễ nhầm nhất khi lựa chọn màn hình LED cho khu vực ven biển.

Chỉ số IP thể hiện mức độ bảo vệ của vỏ thiết bị trước sự xâm nhập của vật rắn và nước theo điều kiện thử nghiệm quy định.

Ví dụ một cabinet outdoor đạt IP65 có khả năng chống bụi và chịu tia nước theo cấp tương ứng.

Tuy nhiên:

IP65 không phải là chỉ số đánh giá khả năng chống ăn mòn do muối.

Một cabinet có thể kín nước tốt nhưng:

• Bulông vẫn bị gỉ.
• Bề mặt cabinet vẫn bị ăn mòn.
• Đầu connector vẫn bị oxy hóa.
• PCB vẫn bị ảnh hưởng nếu hơi ẩm và ion muối xâm nhập trong thời gian dài.

Do đó khi lựa chọn thiết bị cho khu vực ven biển, ngoài IP còn cần hỏi nhà cung cấp về:

• Vật liệu cabinet.
• Phương pháp xử lý bề mặt.
• Khả năng chống ăn mòn của phụ kiện.
• Xử lý bảo vệ PCB.
• Tiêu chuẩn hoặc thử nghiệm salt mist nếu dự án có yêu cầu.

Có thể tham khảo thêm bài cabinet ngoài trời cần đạt chuẩn gì để hiểu các yêu cầu cơ bản trước khi bổ sung những yêu cầu riêng cho môi trường biển.

Cabinet cần chú trọng khả năng chống ăn mòn chứ không chỉ chống nước

Cabinet ngoài trời thông thường thường sử dụng sắt, nhôm hoặc hợp kim nhôm tùy sản phẩm.

Với khu vực gần biển, cần xem xét kỹ hơn:

• Vật liệu nền.
• Lớp sơn hoặc lớp phủ bảo vệ.
• Quá trình xử lý bề mặt trước khi sơn.
• Khả năng bảo vệ tại cạnh, lỗ bắt vít và vị trí gia công.

Ví dụ, một cabinet sắt được sơn đẹp khi mới xuất xưởng vẫn có thể bắt đầu gỉ từ vị trí lớp sơn bị xước trong quá trình vận chuyển.

Sau khi gỉ xuất hiện tại một điểm nhỏ, môi trường muối và độ ẩm cao có thể làm quá trình ăn mòn phát triển nhanh hơn.

Vì vậy khi nghiệm thu cabinet gần biển cần kiểm tra kỹ:

• Các góc cabinet.
• Vị trí bulông.
• Các lỗ gia công.
• Phần tiếp xúc giữa hai chi tiết kim loại.
• Vùng bị va chạm hoặc xước trong quá trình lắp đặt.

Không nên chỉ kiểm tra mặt trước của màn hình.

PCB và linh kiện điện tử nên có giải pháp chống ẩm phù hợp

Môi trường biển không chỉ gây gỉ cho phần cơ khí.

PCB của module LED, Receiving Card và một số bảng mạch khác cũng có thể bị ảnh hưởng khi độ ẩm và chất gây ô nhiễm tích tụ trên bề mặt.

Các khu vực nhạy cảm gồm:

• Chân linh kiện.
• Đường mạch.
• Chân connector.
• Các điểm hàn.

Do đó với dự án ven biển, có thể yêu cầu nhà sản xuất cung cấp cấu hình bo mạch có lớp bảo vệ phù hợp, thường được gọi chung là conformal coating hoặc xử lý chống ẩm – chống ăn mòn PCB.

Tuy nhiên không nên chỉ hỏi:

“Bo có phủ keo không?”

Mà nên làm rõ:

• Những bo mạch nào được xử lý.
• Phạm vi lớp phủ.
• Quy trình của nhà sản xuất.
• Có yêu cầu kiểm tra môi trường riêng cho dự án hay không.

Một lớp phủ làm không đúng có thể để lại nhiều khu vực không được bảo vệ, đặc biệt quanh connector hoặc chân linh kiện.

Connector nguồn và tín hiệu là vị trí rất dễ bị bỏ qua

Các đầu nối nằm ở phía sau màn hình thường xuyên được tháo lắp trong quá trình thi công và bảo trì.

Nếu nước hoặc hơi ẩm chứa muối đi vào khu vực tiếp xúc điện, hiện tượng oxy hóa có thể làm tăng điện trở tiếp xúc và gây kết nối không ổn định.

Do đó nên chú ý:

• Connector đúng loại cho môi trường outdoor.
• Gioăng làm kín còn nguyên vẹn.
• Đầu connector được khóa hoàn toàn.
• Cáp không tạo đường dẫn nước trực tiếp vào connector.
• Connector dự phòng không sử dụng phải được bịt kín.

Đặc biệt không nên để cổng nguồn hoặc cổng tín hiệu không sử dụng mở trực tiếp ra môi trường.

Một chiếc nắp nhỏ bị thiếu có thể tạo thành vị trí xâm nhập của hơi ẩm trong nhiều tháng.

Bulông và phụ kiện liên kết cần chọn theo mức độ ăn mòn thực tế

Nhiều màn hình có cabinet chống nước tốt nhưng sau một vài năm lại xuất hiện gỉ ở:

• Bulông.
• Long đen.
• Ke góc.
• Bản mã.
• Tay liên kết.

Nguyên nhân là phần phụ kiện không được lựa chọn với cùng mức chống ăn mòn như cabinet.

Trong môi trường biển, không nên mặc định rằng cứ dùng “inox” là đủ.

Khả năng chống ăn mòn của thép không gỉ thay đổi theo thành phần vật liệu, mức chloride, độ ẩm, nhiệt độ, hình dạng chi tiết và vị trí có khe giữ muối.

Vì vậy grade vật liệu và phương án bảo vệ nên được xác định theo mức độ khắc nghiệt của địa điểm thực tế.

Đặc biệt cần tránh tạo các khe rất nhỏ mà nước và muối có thể đi vào nhưng khó thoát ra.

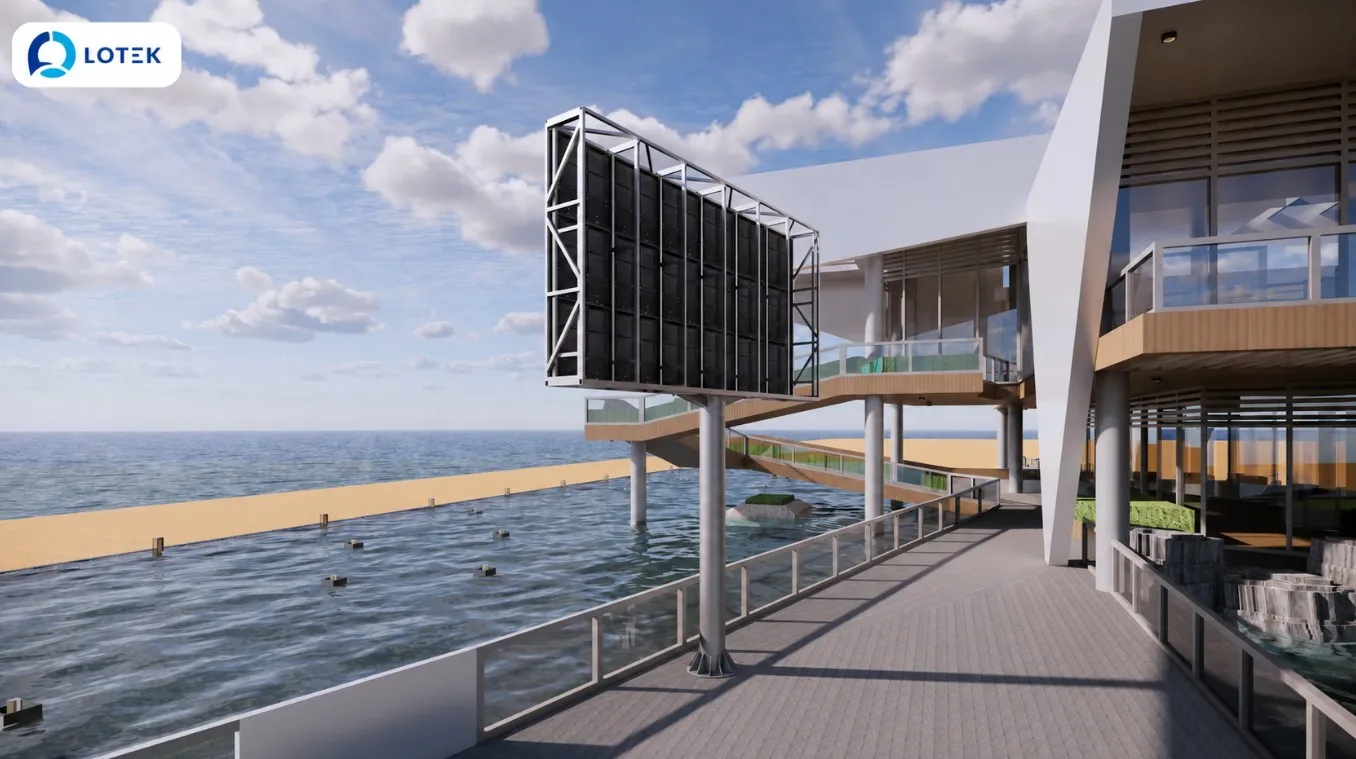

Khung thép phía sau màn hình cần nâng cấp khả năng chống gỉ

Nếu cabinet là phần dễ nhìn thấy thì khung thép phía sau lại là bộ phận dễ bị bỏ quên sau khi màn hình hoàn thiện.

Trong môi trường biển, khung có thể thường xuyên tiếp xúc với:

• Không khí ẩm.
• Muối.
• Nước mưa.
• Nước đọng trong các khe kết cấu.

Do đó không nên chỉ sơn chống gỉ đơn giản rồi coi như đã hoàn thành.

Tùy điều kiện công trình, có thể cân nhắc:

• Mạ kẽm nhúng nóng.
• Hệ sơn chống ăn mòn phù hợp môi trường biển.
• Kết hợp mạ kẽm và sơn phủ trong những dự án yêu cầu cao.

Quan trọng hơn, xử lý chống gỉ phải được thực hiện đồng bộ tại:

• Mối hàn.
• Đầu cắt.
• Bản mã.
• Lỗ khoan.
• Vùng sửa chữa sau khi thi công.

Bạn có thể tham khảo thêm về hệ thống khung màn hình LED để hiểu cấu tạo và vai trò của phần kết cấu phía sau.

Thiết kế phải hạn chế tối đa vị trí giữ muối và giữ nước

Một nguyên tắc rất quan trọng với kết cấu gần biển là không tạo ra những “túi” mà nước và muối có thể tích tụ lâu ngày.

Ví dụ:

• Mặt thép nằm ngang giữ nước.
• Góc kín không có lỗ thoát.
• Khe giữa hai bản kim loại.
• Đáy cabinet không thoát được nước.
• Rãnh phía sau màn hình dễ tích bụi và muối.

Ở khu vực được mưa rửa trực tiếp, một phần muối có thể được loại bỏ tự nhiên.

Ngược lại, những vị trí vừa được che mưa vừa hứng gió biển đôi khi lại tích tụ muối nhiều vì chất bẩn đi vào nhưng không được nước rửa đi.

Do đó khi bố trí mái che cũng không nên chỉ quan tâm tới việc ngăn mưa mà bỏ qua khả năng thông thoáng và vệ sinh bề mặt.

Cần kiểm soát cả hiện tượng ngưng tụ bên trong cabinet

Khu vực ven biển thường có độ ẩm cao.

Khi nhiệt độ thay đổi giữa ngày và đêm, hơi ẩm có thể ngưng tụ trên các bề mặt lạnh.

Nếu cabinet được làm kín nhưng bên trong vẫn chứa không khí ẩm, nước có thể xuất hiện dưới dạng ngưng tụ mà không cần mưa trực tiếp lọt vào.

Vì vậy cần xem xét:

• Độ kín của cabinet.
• Giải pháp cân bằng áp suất nếu nhà sản xuất có thiết kế.
• Hệ thống thông gió hoặc tản nhiệt.
• Đường thoát nước.
• Điều kiện vận hành thực tế.

Không nên tự ý khoan lỗ thông gió cho cabinet outdoor nếu không nằm trong thiết kế của nhà sản xuất, vì việc này có thể phá vỡ khả năng chống nước ban đầu.

Hệ thống làm mát cũng cần chọn vật liệu phù hợp

Màn hình ngoài trời lớn có thể sử dụng:

• Quạt thông gió.
• Lưới lọc.
• Hệ thống điều hòa.
• Các đường ống và cửa lấy gió.

Tại khu vực biển, những thành phần này cũng phải chịu cùng môi trường ăn mòn.

Ví dụ quạt vẫn quay nhưng lưới bảo vệ, vít cố định hoặc đầu connector đã bắt đầu gỉ.

Đặc biệt với hệ làm mát hút trực tiếp không khí ngoài trời, không khí có muối cũng được đưa vào khoang kỹ thuật.

Vì vậy phải tính cả tác động của môi trường lên:

• Quạt.
• Dàn trao đổi nhiệt.
• Khung điều hòa.
• Tủ điện.

Không nên chỉ nâng cấp cabinet LED nhưng giữ nguyên toàn bộ thiết bị phụ trợ theo cấu hình thông thường.

Tủ điện ngoài trời cũng cần chống ăn mòn

Tủ điện thường đặt ở phía sau hoặc bên cạnh màn hình nên chịu điều kiện môi trường tương tự cabinet.

Cần quan tâm tới:

• Vật liệu và lớp phủ của tủ.
• Độ kín.
• Gioăng cửa.
• Cable gland.
• Đầu cos.
• Thanh đồng và các vị trí đấu nối.
• Hệ thống tiếp địa.

Đặc biệt, các vị trí cáp đi vào tủ phải hạn chế nước chảy theo dây vào bên trong.

Một hệ LED được bảo vệ tốt nhưng tủ điện bị ăn mòn vẫn có thể gây mất điện toàn bộ màn hình.

Màn hình gần biển có cần IP cao hơn màn hình outdoor thông thường không?

Không thể trả lời chỉ bằng cách tăng từ IP65 lên IP66.

Nếu công trình có nguy cơ chịu lượng nước lớn hơn thì mức bảo vệ nước phù hợp rõ ràng cần được xem xét.

Nhưng đối với môi trường biển, bài toán chính còn có yếu tố ăn mòn.

Có thể hình dung:

Yếu tố	Outdoor thông thường	Khu vực gần biển
Mưa, bụi	Cần kiểm soát	Cần kiểm soát
Hơi muối	Thường ít nghiêm trọng hơn	Yếu tố thiết kế quan trọng
Cabinet	Chống nước, bụi và thời tiết	Cần thêm yêu cầu chống ăn mòn
PCB	Theo cấu hình outdoor	Nên xem xét lớp bảo vệ phù hợp môi trường ẩm, muối
Khung thép	Sơn hoặc mạ theo yêu cầu	Cần đánh giá cấp độ ăn mòn và hệ bảo vệ phù hợp
Connector	Chống nước	Chống nước và hạn chế oxy hóa tiếp điểm
Bảo trì	Theo lịch thông thường	Nên kiểm tra ăn mòn và vệ sinh thường xuyên hơn

Do đó, IP cao hơn không thể thay thế cho thiết kế chống ăn mòn.

Bảo trì màn hình gần biển phải chú trọng vệ sinh muối

Màn hình outdoor thông thường chủ yếu được kiểm tra:

• Nước.
• Bụi.
• Quạt.
• Nguồn.
• Dây điện.

Với màn hình ven biển cần bổ sung kiểm tra ăn mòn tại:

• Bulông.
• Mối hàn.
• Cạnh cabinet.
• Connector.
• Khung thép.
• Tủ điện.

Nếu phát hiện một điểm gỉ nhỏ, nên xử lý sớm trước khi lớp bảo vệ bị phá hủy trên diện rộng.

Đồng thời cần có phương án vệ sinh lớp muối và bụi tích tụ phù hợp với thiết kế của thiết bị.

Không nên xịt nước tùy ý vào mặt sau màn hình chỉ với mục đích rửa muối nếu nhà sản xuất không cho phép phương pháp đó.

Đặc biệt kiểm tra màn hình sau mùa mưa và thời gian gió biển mạnh

Mưa lớn kết hợp gió có thể đẩy nước vào những vị trí ít xảy ra trong điều kiện bình thường.

Sau các giai đoạn thời tiết khắc nghiệt nên kiểm tra:

• Cabinet có dấu hiệu ngấm nước không.
• Gioăng còn đàn hồi và kín không.
• Connector có oxy hóa không.
• Có vùng nào xuất hiện gỉ mới không.
• Tủ điện có hơi ẩm hoặc nước ngưng tụ không.
• Khung có vị trí đọng nước không.

Có thể tham khảo thêm các lưu ý khi lắp màn hình LED ngoài trời để không bị rò nước. Với công trình ven biển, việc chống nước cần được thực hiện đồng thời với chống ăn mòn.
