Cabinet ngoài trời cần đạt chuẩn gì?

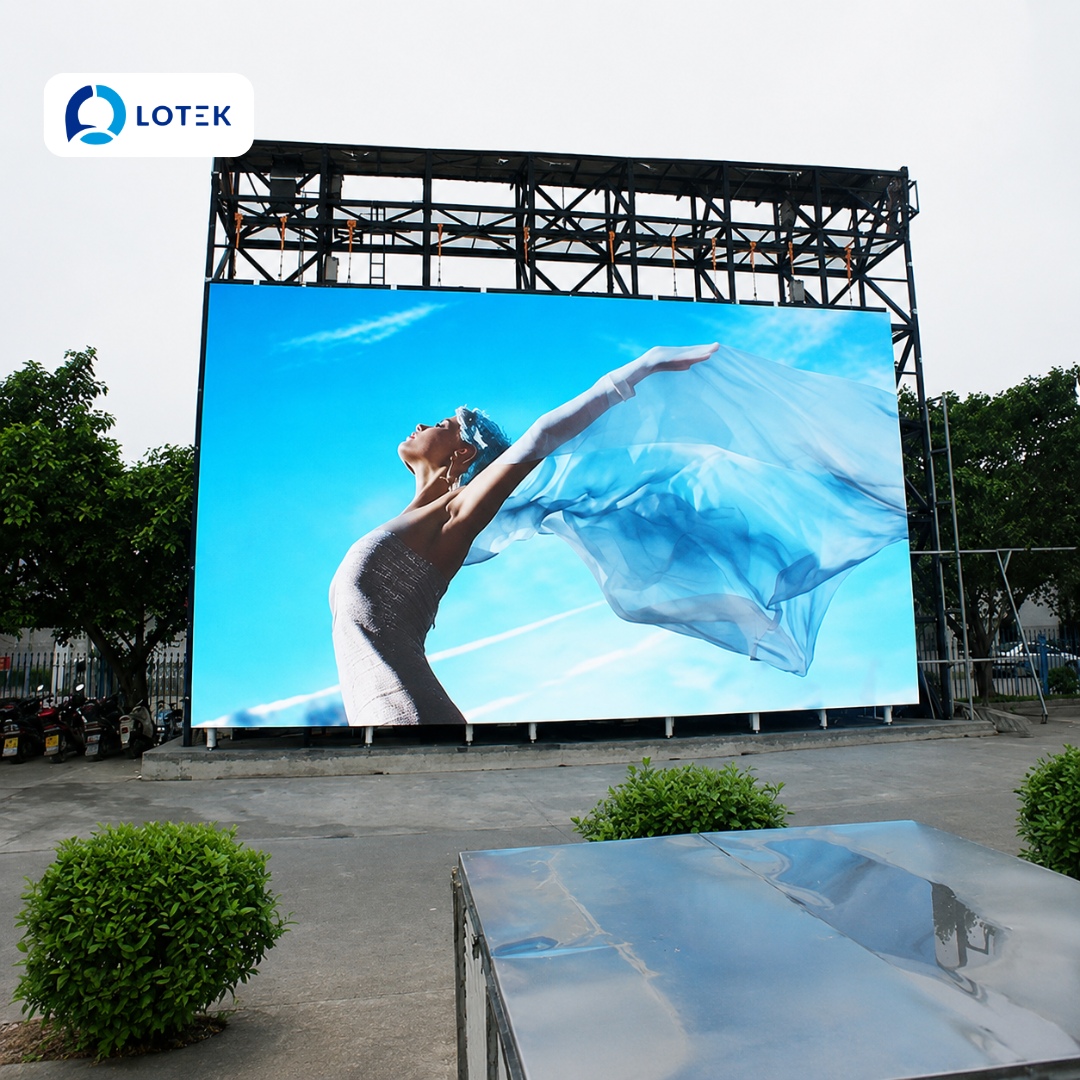

Khác biệt lớn nhất giữa một màn hình LED trong nhà và một màn hình LED ngoài trời không chỉ nằm ở độ sáng, mà còn nằm ở chiếc cabinet – lớp vỏ bảo vệ toàn bộ hệ thống điện tử bên trong. Nếu cabinet trong nhà chỉ cần đảm bảo độ chính xác cơ khí và thẩm mỹ, thì cabinet ngoài trời phải chịu đựng mưa nắng, bụi bặm, gió bão, sét đánh và biên độ nhiệt khắc nghiệt. Một cabinet ngoài trời không đạt chuẩn sẽ khiến toàn bộ màn hình xuống cấp chỉ sau vài tháng, bất kể chip LED bên trong có tốt đến đâu. Vậy một cabinet ngoài trời cần đạt những tiêu chuẩn gì để vận hành bền bỉ? Bài viết này sẽ phân tích chi tiết từng yêu cầu kỹ thuật cốt lõi.

1. Tiêu chuẩn chống nước và chống bụi – IP65 trở lên

Đây là yêu cầu sống còn đối với bất kỳ cabinet ngoài trời nào. Chỉ số IP (Ingress Protection) cho biết khả năng chống lại sự xâm nhập của vật rắn và chất lỏng. Đối với màn hình LED ngoài trời, tiêu chuẩn tối thiểu là IP65 ở mặt trước và IP54 ở mặt sau.

• Mặt trước (IP65): Số “6” nghĩa là chống bụi hoàn toàn – không một hạt bụi nào có thể lọt vào bên trong. Số “5” nghĩa là chống được tia nước áp lực thấp từ mọi hướng. Để đạt được điều này, mặt trước module LED phải được phủ keo chống thấm toàn bộ bề mặt, các khe giữa module và cabinet được bịt kín bằng gioăng cao su hoặc keo silicone chuyên dụng.
• Mặt sau (IP54): Mặt sau không tiếp xúc trực tiếp với mưa, nhưng vẫn phải chống bụi và chống nước bắn tóe. Các cửa cabinet phải có gioăng kín, tất cả đầu nối tín hiệu và nguồn đều là loại chống nước chuyên dụng.

Ở những khu vực có lượng mưa lớn, độ ẩm cao hoặc gần biển, nên nâng cấp lên IP66 để đảm bảo an toàn tuyệt đối. Đọc thêm chi tiết về tiêu chuẩn này tại bài viết Chỉ số IP bảo vệ màn hình LED là gì?.

2. Khả năng tản nhiệt và chịu nhiệt

Dưới ánh nắng mặt trời gay gắt, đặc biệt vào mùa hè ở Việt Nam, nhiệt độ bề mặt cabinet ngoài trời có thể lên đến 60-70°C. Cộng thêm nhiệt lượng tỏa ra từ hàng nghìn chip LED và bộ nguồn bên trong, nếu không có hệ thống tản nhiệt hiệu quả, linh kiện sẽ nhanh chóng xuống cấp.

Một cabinet ngoài trời đạt chuẩn cần có:

• Thiết kế đối lưu không khí: Khe hút gió ở cạnh dưới và khe thoát gió ở cạnh trên, tận dụng nguyên lý đối lưu tự nhiên để đẩy khí nóng ra ngoài.
• Quạt tản nhiệt công nghiệp: Gắn phía sau mỗi cabinet hoặc mỗi cụm cabinet, hoạt động liên tục. Quạt phải là loại chịu nhiệt, vòng bi kín, có tuổi thọ cao.
• Điều hòa mini (tùy chọn): Với những công trình ở vùng khí hậu cực nóng hoặc cabinet kín hoàn toàn, có thể tích hợp điều hòa công suất nhỏ để duy trì nhiệt độ bên trong dưới 45°C.
• Cảm biến nhiệt độ: Tích hợp vào hệ thống giám sát, tự động cảnh báo và có thể kích hoạt chế độ giảm độ sáng khẩn cấp khi nhiệt độ vượt ngưỡng an toàn.

3. Chống sét và an toàn điện

Màn hình LED ngoài trời, đặc biệt là billboard đặt trên cao hoặc ở khu vực trống trải, là mục tiêu trực tiếp của sét đánh. Hệ thống chống sét cho cabinet ngoài trời phải bao gồm đầy đủ hai lớp bảo vệ:

• Chống sét trực tiếp: Kim thu sét đặt trên đỉnh cột hoặc khung billboard, kết nối với dây dẫn sét xuống đất và hệ thống cọc tiếp địa. Điện trở tiếp địa phải đạt dưới 10 Ohm, lý tưởng là dưới 4 Ohm.
• Chống sét lan truyền: Lắp đặt thiết bị cắt sét (SPD – Surge Protection Device) trên đường nguồn điện cấp vào và đường tín hiệu dữ liệu. SPD sẽ triệt tiêu các xung điện áp cao lan truyền qua đường dây khi sét đánh gần đó, bảo vệ các linh kiện điện tử nhạy cảm bên trong cabinet.

Về an toàn điện, toàn bộ dây dẫn bên trong cabinet phải là loại chống cháy, chịu nhiệt cao. Tủ điện ngoài trời cần có aptomat chống giật, ổn áp và hệ thống ngắt điện khẩn cấp. Tham khảo thêm về hệ thống điện cho màn hình LED: Hệ thống điện và bảo vệ mạch LED hoạt động ra sao?.

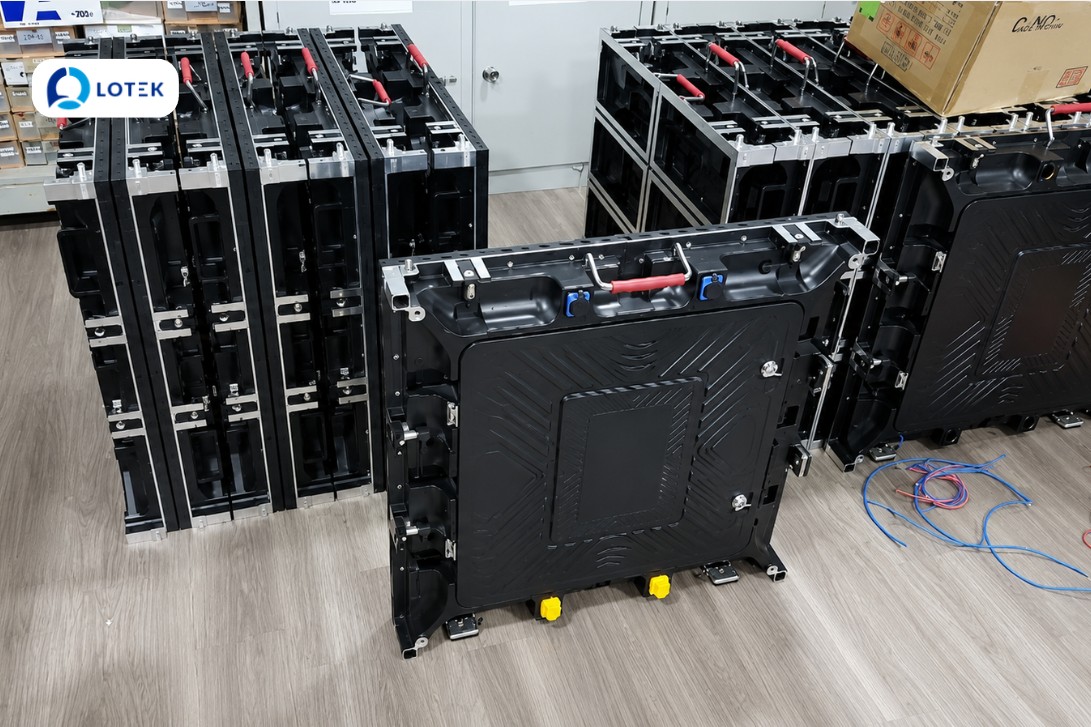

4. Độ bền cơ học và khả năng chống ăn mòn

4.1. Vật liệu cabinet

Cabinet ngoài trời phải được làm từ vật liệu có khả năng chống chịu thời tiết cao. Hai lựa chọn phổ biến nhất là:

• Nhôm đúc (die-cast aluminum): Nhẹ, tản nhiệt tốt và có khả năng chống ăn mòn tự nhiên nhờ lớp oxit nhôm bảo vệ. Đây là lựa chọn hàng đầu cho các dự án cao cấp và vùng ven biển.
• Thép mạ kẽm nhúng nóng hoặc sơn tĩnh điện: Chi phí thấp hơn nhôm, nhưng cần xử lý bề mặt kỹ lưỡng. Lớp mạ kẽm hoặc sơn phải đủ dày để chống rỉ sét trong nhiều năm. Tất cả ốc vít, chốt khóa đều phải là inox 304 hoặc 316 để tránh gỉ.

4.2. Kết cấu chịu lực

Cabinet ngoài trời phải chịu được tải trọng gió theo tiêu chuẩn xây dựng địa phương. Khung cabinet cần có độ dày thành tối thiểu 2-3mm, các góc được gia cố thêm thanh giằng. Khi lắp đặt trên cột hoặc khung thép, toàn bộ kết cấu phải được tính toán bởi kỹ sư để đảm bảo chịu được gió bão cấp 12 trở lên.

5. Bảo trì và khả năng tiếp cận

Ngay cả những cabinet ngoài trời tốt nhất cũng cần được bảo trì định kỳ. Do đó, thiết kế cabinet phải cho phép kỹ thuật viên tiếp cận linh kiện bên trong một cách dễ dàng và an toàn.

• Bảo trì phía sau: Phổ biến nhất cho màn hình ngoài trời. Phía sau mỗi cabinet có cửa mở, cho phép tháo lắp module, kiểm tra nguồn và card thu. Cần có hành lang bảo trì phía sau màn hình với chiều rộng tối thiểu 60-80 cm.
• Bảo trì phía trước: Áp dụng khi màn hình lắp áp sát tường hoặc không có không gian phía sau. Module được tháo ra từ mặt hiển thị bằng nam châm hoặc công cụ chuyên dụng. Loại này thường có chi phí cao hơn.

Tất cả các cửa cabinet phải có khóa an toàn để chống trộm và chống phá hoại. Các cổng kết nối nhạy cảm như USB, HDMI, LAN nên được giấu kín bên trong, chỉ mở ra khi cần bảo trì.

6. Bảng tổng hợp các tiêu chuẩn cabinet ngoài trời

Hạng mục	Tiêu chuẩn tối thiểu	Khuyến nghị cho môi trường khắc nghiệt
Chống nước, bụi	IP65 mặt trước, IP54 mặt sau	IP66 toàn bộ
Tản nhiệt	Quạt công nghiệp, khe đối lưu	Điều hòa mini, cảm biến nhiệt
Chống sét	Kim thu sét + SPD nguồn	SPD cả nguồn và tín hiệu, tiếp địa < 4 Ohm
Vật liệu	Thép sơn tĩnh điện / mạ kẽm	Nhôm đúc, inox 316 cho vùng biển
Kết cấu chịu lực	Chịu gió cấp 10	Chịu gió cấp 12+, tính toán kỹ thuật riêng
Bảo trì	Cửa sau có khóa	Bảo trì phía trước nếu lắp âm tường
An toàn điện	Aptomat chống giật	Ổn áp + cắt điện khẩn cấp từ xa

Cabinet ngoài trời là “áo giáp” bảo vệ toàn bộ hệ thống hiển thị trước những điều kiện thời tiết khắc nghiệt nhất. Từ tiêu chuẩn chống nước IP65, hệ thống tản nhiệt thông minh, chống sét đa lớp cho đến vật liệu chống ăn mòn và kết cấu chịu lực – tất cả đều phải được thiết kế đồng bộ và kiểm tra nghiêm ngặt. Một cabinet đạt chuẩn không chỉ kéo dài tuổi thọ màn hình lên 8-10 năm mà còn giảm thiểu rủi ro chập cháy, hư hỏng và chi phí bảo trì phát sinh. Khi đầu tư vào màn hình LED ngoài trời, hãy dành sự quan tâm đúng mức cho cabinet – bởi đó chính là nền tảng cho mọi hiển thị phía trước.

Đọc thêm về quy trình thi công lắp đặt màn hình LED ngoài trời: Hướng dẫn chi tiết quy trình thi công lắp đặt màn hình LED.
