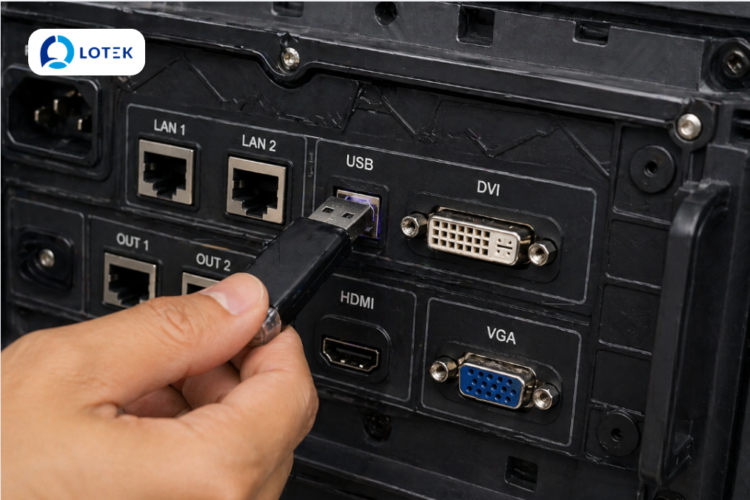

Màn hình LED không nhận USB / tín hiệu đầu vào

Việc màn hình LED không nhận tín hiệu từ USB hoặc các đường vào khác là một trong những vấn đề phổ biến gây khó khăn cho người vận hành. Để hiểu và xử lý vấn đề này, cần phân biệt rõ các loại tín hiệu đầu vào và nguyên nhân gây lỗi. Bài viết này sẽ trình bày chi tiết về các loại đầu vào tín hiệu phổ biến, sau đó phân tích nguyên nhân khiến màn hình LED không nhận USB hoặc tín hiệu đầu vào, với hướng dẫn logic dễ theo dõi.

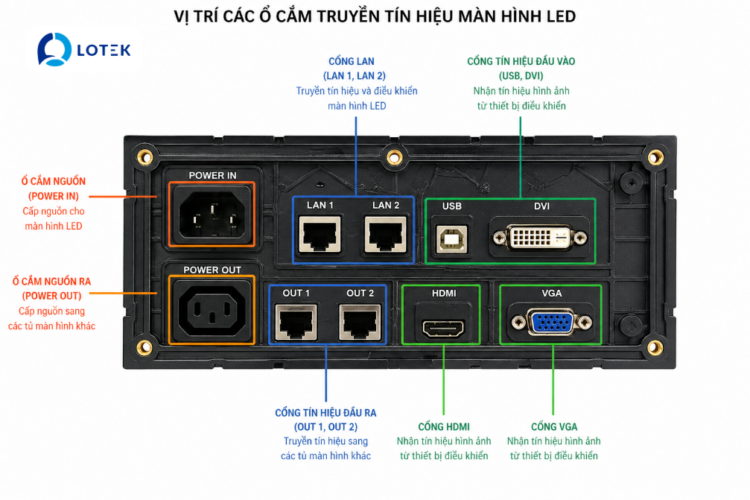

1. Các loại đường vào tín hiệu phổ biến trên màn hình LED

Màn hình LED, dù là loại trong nhà hay ngoài trời, đều yêu cầu dữ liệu hình ảnh để hiển thị nội dung. Tùy thuộc vào kích thước, môi trường sử dụng và loại nội dung, màn hình có thể sử dụng nhiều loại đường vào tín hiệu khác nhau. Việc hiểu rõ các loại đường vào này sẽ giúp dễ dàng xác định nguyên nhân khi màn hình không nhận tín hiệu.

1.1 USB và cổng Serial

USB là loại kết nối phổ biến cho các màn hình LED nhỏ hoặc các module trong nhà. Thông thường, USB được sử dụng để truyền dữ liệu nội dung từ máy tính hoặc USB flash trực tiếp vào bảng điều khiển của màn hình. Cổng Serial (COM) cũng thường được dùng cho các màn hình điều khiển cơ bản.

Điểm cần lưu ý:

• USB hoặc cổng Serial yêu cầu driver tương thích trên máy tính.
• Cáp USB hoặc Serial phải đúng chuẩn và không bị hỏng.
• Một số màn hình LED chỉ nhận các định dạng nội dung nhất định từ USB.

1.2 HDMI, DVI và VGA

Khi màn hình LED được dùng như màn hình thay thế cho TV hoặc máy chiếu, các kết nối HDMI, DVI hoặc VGA thường được sử dụng. Những kết nối này giúp truyền trực tiếp tín hiệu video và hình ảnh từ máy tính, laptop hoặc đầu phát media.

Điểm cần lưu ý:

• Máy tính phải xuất hình với độ phân giải và tần số làm tươi (refresh rate) phù hợp với màn hình LED.
• Cáp HDMI/DVI/VGA phải đảm bảo chất lượng và không bị lỏng.
• Cần kiểm tra chế độ xuất hình (extend hoặc duplicate) trên máy tính để tín hiệu được gửi đúng.

Đọc chi tiết: Chi tiết các bộ phận và cấu tạo màn hình LED

1.3 Sending card và receiving card

Đối với các màn hình LED lớn, đặc biệt là loại ngoài trời hoặc màn hình quảng cáo cỡ lớn, dữ liệu không thể truyền trực tiếp qua HDMI hay USB. Thay vào đó, hệ thống sử dụng sending card (thẻ gửi) và receiving card (thẻ nhận).

• Sending card nhận tín hiệu từ máy tính hoặc thiết bị phát.
• Dữ liệu được gửi qua cáp mạng hoặc cáp quang tới receiving card.
• Receiving card kết nối với các module LED để hiển thị hình ảnh.

Điểm cần lưu ý:

• Các cáp mạng hoặc quang học phải đảm bảo chất lượng, không quá dài gây suy hao tín hiệu.
• Sending card và receiving card phải được cấp nguồn đầy đủ và hoạt động bình thường.
• Việc lắp đặt đúng các thẻ và module LED là cần thiết để tránh mất tín hiệu.

1.4 SD card và USB lưu nội dung

Một số màn hình LED trong nhà hoặc ngoài trời có khả năng phát nội dung độc lập từ SD card hoặc USB flash. Đây là trường hợp màn hình hoạt động mà không cần kết nối trực tiếp với máy tính.

Điểm cần lưu ý:

• File phải có định dạng được hỗ trợ bởi màn hình.
• USB hoặc SD card phải còn hoạt động và không bị hỏng.
• Tên file, kích thước folder và cấu trúc thư mục cần đúng yêu cầu của thiết bị.

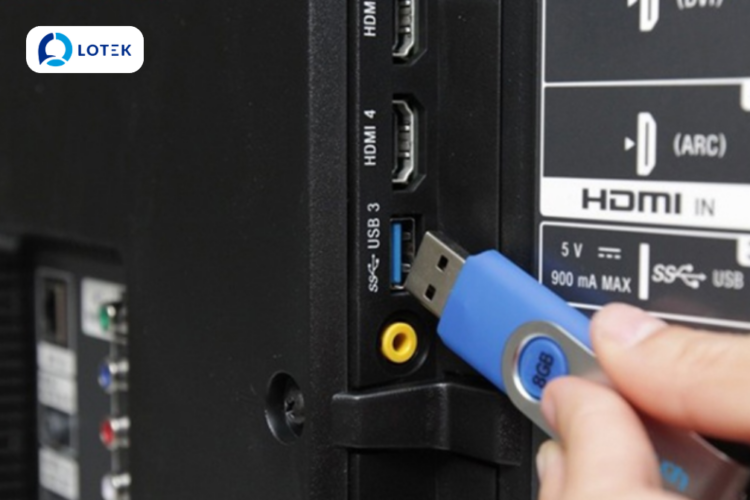

2. Nguyên nhân màn hình LED không nhận USB hoặc tín hiệu đầu vào

Việc màn hình LED không nhận tín hiệu có thể xuất phát từ nhiều nguyên nhân khác nhau. Nguyên nhân này thường liên quan đến nguồn điện, cáp kết nối, thiết bị điều khiển tín hiệu hoặc cấu hình máy tính/phần mềm. Dưới đây là phân loại chi tiết các nguyên nhân.

2.1 Lỗi nguồn điện

Một trong những nguyên nhân cơ bản nhưng thường bị bỏ qua là vấn đề nguồn điện. Màn hình LED và các thiết bị liên quan như sending card hoặc receiving card đều yêu cầu nguồn ổn định.

• Nếu thẻ nhận không được cấp đủ điện áp, nó sẽ không hoạt động.
• Đèn báo trên sending card hoặc receiving card không sáng là dấu hiệu thường gặp của lỗi nguồn.
• Với màn hình ngoài trời, nguồn điện có thể bị gián đoạn do quá tải, nhiệt độ cao hoặc môi trường ẩm ướt.

2.2 Lỗi kết nối cáp và giao tiếp đầu vào

Cáp và kết nối là yếu tố then chốt trong việc truyền tín hiệu.

• USB hoặc Serial không cắm chặt, cổng máy tính hỏng hoặc driver chưa cài có thể dẫn tới việc không nhận tín hiệu.
• HDMI, DVI hoặc VGA lỏng hoặc cáp hỏng sẽ khiến tín hiệu video không được gửi tới màn hình.
• Với hệ thống sending card – receiving card, cáp mạng hoặc quang học bị hỏng hoặc kết nối lỏng sẽ gây ra tình trạng “no signal”.
• Chiều dài cáp quá lớn hoặc chất lượng kém cũng làm suy giảm tín hiệu, đặc biệt với cáp mạng hoặc quang học.

Có thể bạn quan tâm: Giải pháp bảo vệ mạch và hệ thống điện màn hình LED

2.3 Lỗi thẻ gửi (sending card) hoặc thẻ nhận (receiving card)

Trong các hệ thống LED lớn, sending card và receiving card là bộ não xử lý tín hiệu.

• Sending card hỏng hoặc firmware lỗi sẽ không thể gửi dữ liệu tới màn hình.
• Receiving card không nhận tín hiệu hoặc mất nguồn sẽ khiến module LED không hiển thị.
• Module LED bị lỗi hoặc cáp module lỏng cũng dẫn đến việc màn hình không hiển thị nội dung.

2.4 Lỗi cấu hình máy tính hoặc thiết bị phát

Đôi khi vấn đề không phải ở màn hình mà là ở thiết bị phát tín hiệu.

• Máy tính không bật chế độ xuất hình ra màn hình ngoài (extend hoặc duplicate).
• Driver USB hoặc Serial chưa cài đặt hoặc không tương thích.
• Độ phân giải hoặc tần số làm tươi của tín hiệu không phù hợp với màn hình LED.
• Phần mềm điều khiển màn hình LED không nhận thẻ gửi.

2.5 Vấn đề môi trường và yếu tố kỹ thuật khác

Đặc biệt với màn hình ngoài trời, môi trường có thể ảnh hưởng trực tiếp tới tín hiệu.

• Nhiệt độ và độ ẩm cao có thể làm gián đoạn nguồn và tín hiệu.
• Nhiễu điện hoặc nhiễu tín hiệu từ các thiết bị khác trong khu vực.
• Thiết bị trung gian truyền tín hiệu như HUB board, switch mạng hoặc optical transceiver box bị lỗi hoặc kết nối lỏng.

2.6 Lỗi USB riêng lẻ

Nếu màn hình LED sử dụng USB để phát nội dung từ USB flash, nguyên nhân lỗi có thể là:

• USB lỗi định dạng hoặc file không tương thích.
• Cổng USB trên màn hình hoặc máy tính hỏng.
• Sending card không nhận lệnh từ USB do driver chưa cài hoặc thiết bị bị hỏng.

3. Phân loại và tổng hợp nguyên nhân

Để dễ quản lý và xử lý, các nguyên nhân trên có thể được tổng hợp thành các nhóm chính:

Nhóm nguyên nhân	Chi tiết
Nguồn điện	Cấp nguồn không ổn định, điện áp thấp, thiết bị không nhận nguồn
Kết nối cáp	USB/Serial/HDMI/DVI/VGA bị lỏng, cáp hỏng, quá dài, chất lượng kém
Thiết bị điều khiển tín hiệu	Sending card, receiving card hoặc module LED bị lỗi, firmware lỗi
Cấu hình máy tính / thiết bị phát	Không xuất hình, driver thiếu, độ phân giải hoặc tần số làm tươi không phù hợp, phần mềm điều khiển không nhận thiết bị
Môi trường / kỹ thuật khác	Nhiệt độ, độ ẩm, nhiễu điện, thiết bị trung gian truyền tín hiệu hỏng
USB lưu nội dung	USB bị lỗi, định dạng file không tương thích, cổng USB hỏng

4. Quy trình kiểm tra và xử lý màn hình LED khi không nhận USB hoặc tín hiệu đầu vào

Khi màn hình LED không nhận USB hoặc tín hiệu đầu vào, việc xử lý cần theo một trình tự logic để nhanh chóng xác định nguyên nhân và khắc phục. Quy trình này giúp tránh việc thay thế thiết bị không cần thiết, tiết kiệm thời gian và chi phí.

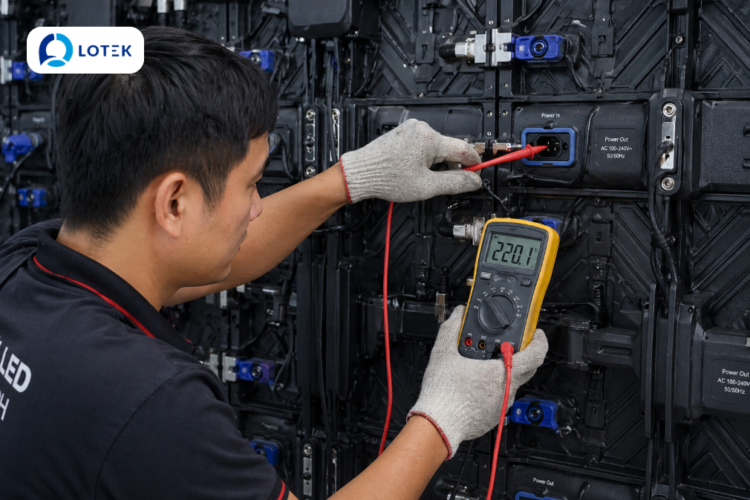

4.1 Kiểm tra nguồn điện

Nguồn điện ổn định là điều kiện tiên quyết để màn hình LED hoạt động. Bắt đầu bằng việc kiểm tra:

• Đèn báo trên sending card và receiving card có sáng không. Nếu không, cần kiểm tra nguồn DC (thường 5V hoặc 5.2V cho thẻ nhận) và nguồn AC cấp cho toàn bộ màn hình.
• Đối với màn hình ngoài trời, kiểm tra xem nguồn có bị quá tải hoặc bị gián đoạn do môi trường, nhiệt độ cao hoặc ẩm ướt. Nếu phát hiện nguồn yếu hoặc lỏng kết nối, cần khắc phục trước khi kiểm tra các bộ phận khác.

4.2 Kiểm tra cáp và kết nối tín hiệu

Tiếp theo là kiểm tra tất cả cáp kết nối:

• Với USB hoặc Serial, đảm bảo cáp được cắm chắc chắn, không bị đứt và máy tính nhận cổng. Nếu cần, thử cổng hoặc cáp khác.
• Với HDMI/DVI/VGA, kiểm tra chất lượng cáp và chế độ xuất hình trên máy tính (extend hoặc duplicate), đảm bảo độ phân giải và tần số quét phù hợp với màn hình.
• Với hệ thống sending card → receiving card, kiểm tra tất cả cáp mạng hoặc cáp quang, HUB board và kết nối module LED. Cáp lỏng hoặc chất lượng kém có thể gây mất tín hiệu.

4.3 Kiểm tra thiết bị xử lý tín hiệu

• Sending card: kiểm tra đèn báo, firmware và chức năng hoạt động. Thẻ gửi bị lỗi sẽ không truyền dữ liệu tới màn hình.
• Receiving card: đảm bảo thẻ nhận được cấp nguồn đầy đủ và nhận tín hiệu. Nếu module LED không hiển thị, kiểm tra từng thẻ và module.
• Module LED: kiểm tra xem có phần nào hiển thị được không. Nếu một phần không hiển thị, có thể là lỗi module hoặc cáp kết nối.

4.4 Kiểm tra cấu hình thiết bị phát

• Kiểm tra chế độ xuất hình trên máy tính hoặc đầu phát. Đảm bảo máy tính xuất hình ra màn hình ngoài đúng cách.
• Đảm bảo driver USB hoặc Serial đã cài đặt đầy đủ.
• Kiểm tra độ phân giải và tần số làm tươi để tương thích với màn hình.
• Nếu màn hình sử dụng phần mềm điều khiển, kiểm tra xem phần mềm có nhận sending card hay không.

4.5 Kiểm tra yếu tố môi trường và thiết bị trung gian

• Kiểm tra nhiễu điện hoặc nhiễu tín hiệu từ các thiết bị lân cận.
• Kiểm tra độ dài cáp và chất lượng thiết bị trung gian như switch mạng hoặc optical transceiver.
• Với màn hình ngoài trời, kiểm tra các yếu tố như nhiệt độ, độ ẩm, bụi bẩn có ảnh hưởng tới module LED.

4.6 Ghi nhận, thay thế và thử nghiệm

• Nếu sau các bước trên màn hình vẫn không nhận tín hiệu, cần thay thế từng thiết bị như sending card, receiving card, cáp hoặc module để xác định lỗi.
• Ghi nhận các thông số, tình trạng đèn báo và kết quả thử nghiệm để lưu lại hồ sơ bảo trì.
• Sau khi thay thế hoặc sửa chữa, bật màn hình và kiểm tra toàn bộ các module hiển thị đúng nội dung, không bị lag hoặc nhấp nháy.

4.7 Kiểm tra định kỳ

Ngay cả khi màn hình hoạt động bình thường, cần thực hiện kiểm tra định kỳ:

• Đảm bảo tất cả cáp và kết nối không bị lỏng.
• Cập nhật firmware của sending card và receiving card nếu có.
• Kiểm tra định kỳ nguồn điện và các yếu tố môi trường, đặc biệt với màn hình ngoài trời.
