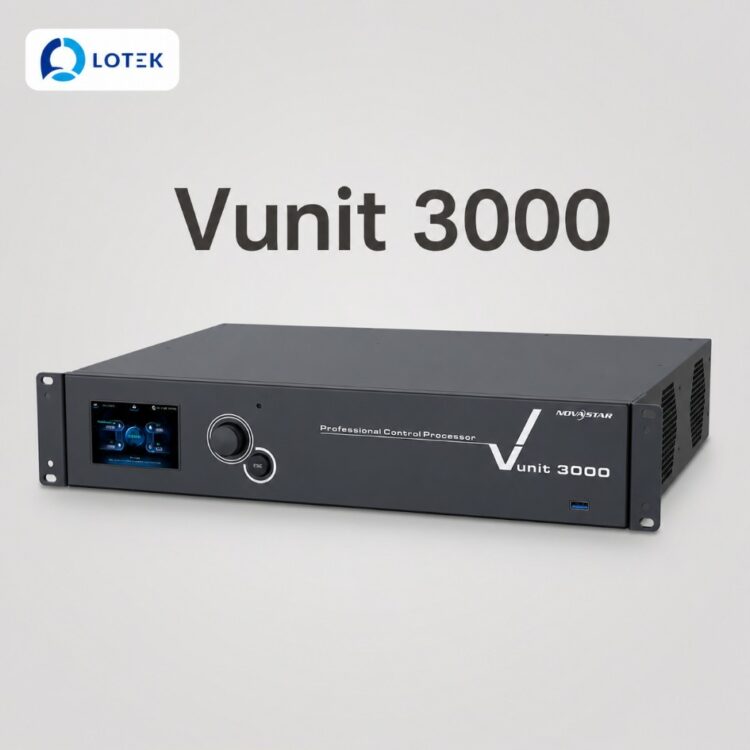

Bộ xử lý điều khiển trung tâm Vunit 3000 Novastar

Thông số kỹ thuật

Thông số kỹ thuật Vunit 3000 Professional Control Processor
Dòng sản phẩm	Bộ xử lý điều khiển trung tâm (Central Control Processor) – lập trình được, thiết kế modular
Vi xử lý	32-bit ARM Cortex® industrial-grade CPU
Card đi kèm	VIT_12xRELAY + 6xI/O + 3xIR, VIT_7xCOM, VIT_4xHDMI2.0 IN + 3xHDMI2.0 OUT, VIT_Control Card
Cổng COM (RS232/RS422/RS485)	Tối đa 8 cổng (7 trên card COM + 1 trên card Control)
Cổng RELAY	Tối đa 15 kênh (12 trên card RELAY + 3 trên card Control)
Cổng I/O	Tối đa 8 kênh (6 trên card RELAY + 2 trên card Control)
Cổng IR OUT	Tối đa 12 kênh (3 trên card RELAY + 9 trên card Control)
Cổng CAN	1 cổng (trên card Control)
Card Video tích hợp	4×HDMI 2.0 IN + 3×HDMI 2.0 OUT (hoạt động như ma trận 4x3)
Độ phân giải video tối đa	3840×2160@60Hz (HDMI 2.0)
Điều khiển qua nền tảng	iOS, Android, HarmonyOS, Windows (qua Web / phần mềm)
Giao thức hỗ trợ	Modbus RTU/ASCII/TCP, DMX512, TCP/IP, UDP/IP
Nguồn điện	AC 100-240V~, 50/60Hz
Công suất tiêu thụ	60 W
Nhiệt độ hoạt động	0°C đến +45°C
Kích thước (R×S×C)	482,6 × 360 × 94,6 mm (2U)
Trọng lượng tịnh	11 kg (cấu hình đầy đủ)
Độ ồn (25°C)	45 dB(A)
Chứng nhận	CCC

Tổng quan sản phẩm

Vunit 3000 là bộ xử lý điều khiển trung tâm (Central Control Processor) chuyên nghiệp của Novastar, được thiết kế với kiến trúc modular và khả năng lập trình linh hoạt. Sản phẩm tích hợp đa dạng các cổng giao tiếp bao gồm COM (RS232/RS422/RS485), I/O, RELAY, IR và CAN, cho phép điều khiển tập trung tất cả các thiết bị trong hệ thống như máy chiếu, màn hình, âm thanh, đèn chiếu sáng và nhiều thiết bị ngoại vi khác.

Điểm đặc biệt của Vunit 3000 là khả năng mở rộng linh hoạt thông qua các card chức năng (VIT_12xRELAY, VIT_7xCOM, VIT_4xHDMI2.0 IN+3xHDMI2.0 OUT, VIT_Control Card), giúp tùy chỉnh cấu hình theo nhu cầu cụ thể của từng dự án. Bên cạnh đó, thiết bị còn tích hợp card video với 4 đầu vào HDMI 2.0 và 3 đầu ra HDMI 2.0, hoạt động như một ma trận video 4x3 nhỏ gọn, mang lại giải pháp toàn diện cho các hệ thống hội nghị và điều khiển.

Với vi xử lý ARM Cortex 32-bit công nghiệp, giao diện lập trình mở và khả năng điều khiển đa nền tảng (iOS, Android, HarmonyOS, Windows), Vunit 3000 là lựa chọn tối ưu cho các phòng hội nghị thông minh, trung tâm báo chí, trung tâm giám sát và chỉ huy, cũng như các ứng dụng trình diễn đa phương tiện chuyên nghiệp.

Tính năng nổi bật

• Vi xử lý công nghiệp mạnh mẽ: Trang bị CPU ARM Cortex 32-bit, đảm bảo hiệu năng xử lý ổn định và độ tin cậy cao trong mọi điều kiện vận hành.
• Thiết kế modular với các card mở rộng: Hỗ trợ nhiều loại card chức năng (RELAY, COM, Video, Control), cho phép tùy chỉnh cấu hình linh hoạt theo từng nhu cầu dự án.
• Tích hợp ma trận video 4×3: Card VIT_4xHDMI2.0 IN + 3xHDMI2.0 OUT cho phép chuyển mạch tín hiệu video HDMI 4K@60Hz, giải pháp nhỏ gọn tiết kiệm không gian.
• Hỗ trợ đa dạng giao thức điều khiển: Modbus RTU/ASCII/TCP, DMX512, RS232/RS422/RS485, TCP/IP, UDP/IP, CAN — kết nối và điều khiển hầu hết các thiết bị ngoại vi.
• Khả năng học IR (Self-Learning IR): Tính năng học mã lệnh hồng ngoại thông minh, lưu trữ và truyền phát lệnh IR đã học, điều khiển được hầu hết các thiết bị dùng remote.
• Lập trình mở và tùy biến giao diện: Hệ thống lập trình mở với công cụ thiết kế UI trực quan, cho phép tùy chỉnh hình ảnh, biểu tượng, phông chữ theo sở thích.
• Điều khiển đa nền tảng: Hỗ trợ điều khiển qua iOS, Android, HarmonyOS và Windows thông qua giao diện Web hoặc ứng dụng chuyên dụng.
• Lập lịch trình tác vụ (Scheduled Tasks): Hỗ trợ thực thi nhiều tác vụ điều khiển theo lịch trình được định sẵn, tự động hóa quy trình vận hành.
• Giao diện LCD mặt trước: Màn hình LCD hiển thị trạng thái cổng kết nối và giao diện điều khiển trực quan, tích hợp núm xoay và phím bấm để thao tác dễ dàng.
• Đầu vào/ra âm thanh độc lập: Hỗ trợ xuất âm thanh riêng biệt qua cổng audio 3.5mm, nâng cao trải nghiệm người dùng.
• Thiết kế chống nhiễu và chịu lỗi: Trang bị mạch truyền thông chống nhiễu cao và công nghệ chịu lỗi, đảm bảo độ ổn định và tin cậy trong môi trường vận hành khắc nghiệt.

Chi tiết cổng kết nối

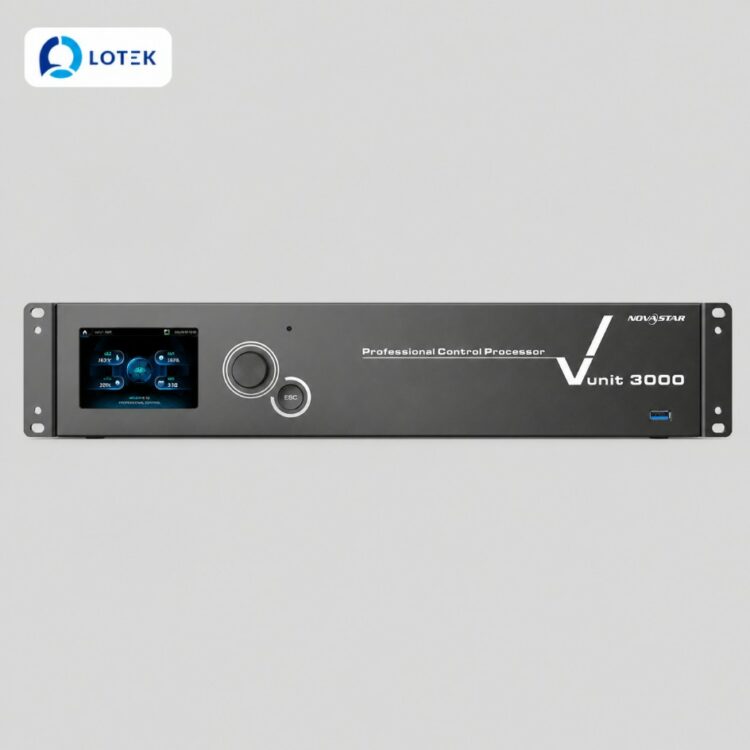

Mặt trước

Chức năng	Mô tả
Màn hình LCD	Giao diện điều khiển, hiển thị trạng thái các cổng kết nối.
IR-RX	Cổng nhận tín hiệu hồng ngoại, dùng để học mã lệnh IR.
Knob (Núm xoay)	Xoay để chọn menu hoặc điều chỉnh tham số; nhấn để xác nhận.
ESC	Thoát menu hiện tại hoặc hủy thao tác.
USB 3.0	Cập nhật firmware, xuất/nhập file dự án qua USB.

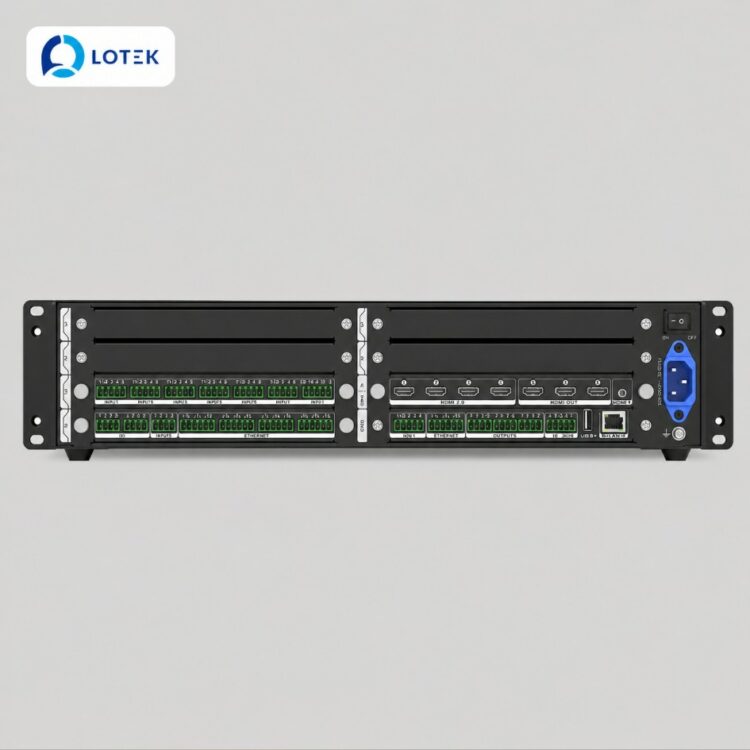

Mặt sau (Các cổng trên Mainboard)

Cổng kết nối	Mô tả
COM	Cổng Phoenix, hỗ trợ RS232/RS422/RS485, tương thích Modbus RTU/ASCII/TCP.
I/O	Cổng I/O lập trình, hỗ trợ chế độ input và output, điện áp 5V.
RELAY OUT	Cổng relay điện áp thấp, DC 30V, dòng 3A.
IR OUT	Cổng phát hồng ngoại, kết nối IR emitter.
IR OUT (I/O)	Cổng đa năng: có thể dùng làm IR OUT hoặc I/O lập trình.

Các card mở rộng

VIT_12xRELAY + 6xI/O + 3xIR Card

Cổng kết nối	Số lượng	Đặc điểm
RELAY	12	DC 30V, 3A, output only, đóng/ngắt bằng lập trình.
I/O	6	Điện áp 5V, hỗ trợ input/output, lập trình trigger.
IR OUT	3	Phát hồng ngoại, điều khiển thiết bị từ xa.

VIT_7xCOM Card

Cổng kết nối	Số lượng	Đặc điểm
COM1–COM6	6	RS232/RS485, input/output, tương thích Modbus RTU/ASCII/TCP
COM7	1	RS422/RS485, input/output, tương thích DMX512

VIT_4xHDMI2.0 IN + 3xHDMI2.0 OUT Card

Cổng kết nối	Số lượng	Đặc điểm
HDMI 2.0 IN	4	Đầu vào 4K@60Hz, tương thích HDMI 1.4a/1.3, hỗ trợ audio đi kèm
HDMI 2.0 OUT	3	Đầu ra 4K@60Hz, chuyển mạch ma trận 4x3
Audio OUT	1	Cổng audio 3.5mm, xuất âm thanh độc lập

VIT_Control Card

Cổng kết nối	Mô tả
COM	RS232/RS485, input/output, tương thích Modbus và DMX512
RELAY OUT	3 kênh, DC 30V, 3A, đóng/ngắt bằng lập trình
I/O	2 kênh, hỗ trợ input/output, điện áp 5V
IR OUT (I/O)	9 kênh, có thể dùng làm IR OUT hoặc I/O
CAN	Kết nối và điều khiển thiết bị theo giao thức CAN
USB 2.0	Cập nhật firmware, xuất/nhập file dự án
ETHERNET	Cổng Gigabit Ethernet, kết nối PC điều khiển, gửi file dự án

Phù hợp với những công trình nào

• Phòng hội nghị thông minh (Smart Conference Rooms): Điều khiển tập trung màn hình, máy chiếu, hệ thống âm thanh, ánh sáng và các thiết bị đa phương tiện trong phòng họp.
• Trung tâm báo chí & Phòng họp báo: Tích hợp điều khiển nhiều thiết bị trình chiếu và âm thanh, hỗ trợ chuyển mạch video HDMI 4K linh hoạt.
• Trung tâm giám sát & Chỉ huy (Command & Control Centers): Điều khiển và giám sát các thiết bị quan trọng, hỗ trợ giao thức Modbus và DMX512.
• Phòng trình diễn đa phương tiện (Multimedia Presentation Rooms): Kết hợp điều khiển thiết bị và chuyển mạch video, mang lại trải nghiệm trình diễn chuyên nghiệp.
• Các hệ thống nhà thông minh & Tòa nhà thông minh (Smart Building): Điều khiển ánh sáng, rèm cửa, điều hòa và các thiết bị tự động hóa khác.
