Bộ điều khiển gửi tín hiệu LED MCTRL600 Novastar

Thông số kỹ thuật

Thông số kỹ thuật MCTRL600
Tải hiển thị tối đa	1920×1200@60Hz, tương đương khoảng 2.304.000 điểm ảnh
Cổng đầu vào	1×SL-DVI, 1×HDMI 1.3, 1×AUDIO
Cổng đầu ra	4×RJ45 Gigabit Ethernet
Dung lượng mỗi cổng Ethernet	Tối đa 650.000 điểm ảnh, hỗ trợ dự phòng giữa các cổng
Bit màu hỗ trợ	8bit, 10bit và 12bit, nhiều định dạng lấy mẫu RGB và YCrCb
Cảm biến ánh sáng	1 cổng kết nối cảm biến ánh sáng, tự động điều chỉnh độ sáng màn hình theo ánh sáng môi trường
Hiệu chỉnh điểm ảnh	Hiệu chỉnh độ sáng và màu sắc theo từng điểm ảnh, kết hợp NovaLCT và nền tảng hiệu chỉnh
Ghép nối thiết bị	Tối đa 20 thiết bị qua cổng UART cascade
Cổng kết nối máy tính	Type-B USB 2.0
Nguồn điện	AC 100V–240V, 50/60Hz
Công suất tiêu thụ định mức	6,6W
Nhiệt độ hoạt động	-20°C đến +60°C
Độ ẩm hoạt động	10%–90% RH, không ngưng tụ
Kích thước	482,0 × 268,5 × 44,4 mm
Trọng lượng	2,5 kg (thiết bị đơn)
Kiểu lắp đặt rack	1U, chỉ đặt nằm ngang, không lắp dựng đứng hoặc lộn ngược
Chứng nhận	CE, RoHS, FCC, IC, CB, PSE

Tổng quan sản phẩm

MCTRL600 là bộ điều khiển gửi tín hiệu LED do Novastar phát triển, hỗ trợ 1 cổng DVI, 1 cổng HDMI và 1 cổng audio đầu vào, cùng 4 cổng Ethernet đầu ra. Một thiết bị đơn có tải hiển thị lên đến 1920×1200 tại tần số 60Hz.

Thiết bị kết nối với máy tính qua cổng USB Type-B, và có thể ghép nối nhiều thiết bị MCTRL600 với nhau qua cổng UART để vận hành đồng bộ trên những màn hình LED lớn hơn.

Với mức giá hợp lý nhưng vẫn đầy đủ tính năng cần thiết, MCTRL600 là lựa chọn tối ưu chi phí cho cả ứng dụng cho thuê dàn dựng và lắp đặt cố định, thường gặp tại các buổi hòa nhạc, sự kiện trực tiếp, trung tâm giám sát an ninh, sự kiện Olympic và các trung tâm thể thao.

Tính năng nổi bật

• 3 loại cổng đầu vào: SL-DVI, HDMI 1.3 và Audio, hỗ trợ độ phân giải lên đến 1920×1200@60Hz cùng khả năng tương thích ngược.
• 4 cổng Gigabit Ethernet đầu ra, mỗi cổng tải được tối đa 650.000 điểm ảnh, hỗ trợ dự phòng giữa các cổng.
• 1 cổng kết nối cảm biến ánh sáng, tự động điều chỉnh độ sáng màn hình theo điều kiện ánh sáng thực tế xung quanh.
• Hỗ trợ tín hiệu 8bit, 10bit và 12bit với nhiều định dạng lấy mẫu màu, đáp ứng đa dạng nguồn phát.
• Ghép nối tối đa 20 thiết bị qua cổng UART, phù hợp khi mở rộng hệ thống màn hình lớn.
• Hiệu chỉnh độ sáng và màu sắc ở cấp độ từng điểm ảnh, kết hợp phần mềm NovaLCT và nền tảng hiệu chỉnh thế hệ mới của Novastar, xử lý nhanh và hiệu quả.
• Cấu hình gọn nhẹ, dạng rack 1U, mức tiêu thụ điện năng thấp, tối ưu chi phí vận hành lâu dài.

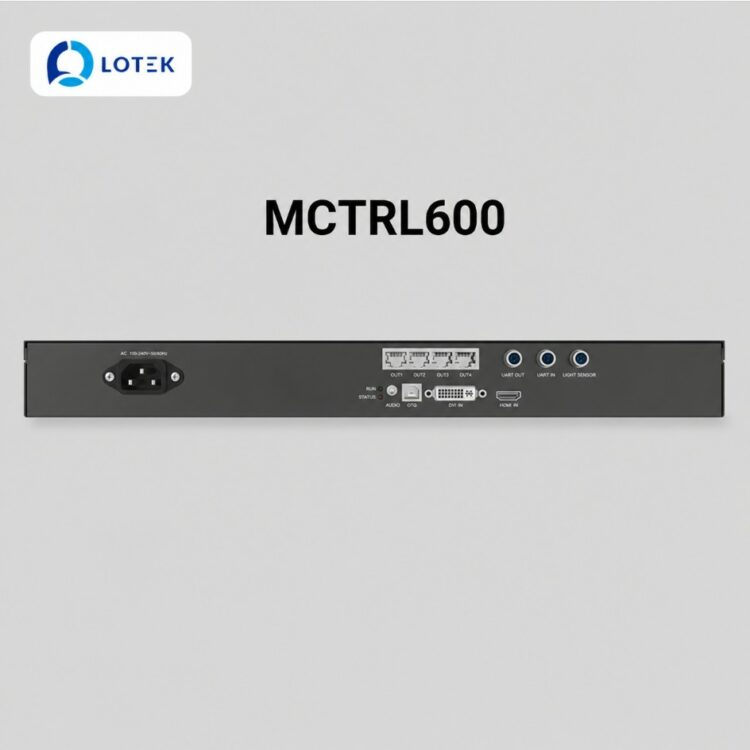

Chi tiết cổng kết nối

Nhóm cổng	Chi tiết
DVI IN	1×SL-DVI input, độ phân giải tối đa 1920×1200@60Hz. Hỗ trợ độ phân giải tùy chỉnh, chiều rộng tối đa 3840 (3840×600@60Hz), chiều cao tối đa 3840 (500×3840@60Hz). Không hỗ trợ tín hiệu xen kẽ.
HDMI IN	1×HDMI 1.3 input, độ phân giải tối đa 1920×1200@60Hz. Hỗ trợ độ phân giải tùy chỉnh tương tự cổng DVI. Chuẩn HDCP 1.4, không hỗ trợ tín hiệu xen kẽ.
AUDIO	Cổng vào tín hiệu audio.
4× RJ45 (đầu ra)	4×cổng RJ45 Gigabit Ethernet, tải tối đa 650.000 điểm ảnh mỗi cổng, hỗ trợ dự phòng giữa các cổng.
LIGHT SENSOR	Kết nối cảm biến ánh sáng để theo dõi độ sáng môi trường, cho phép tự động điều chỉnh độ sáng màn hình.
USB	Cổng Type-B USB 2.0, dùng để kết nối với máy tính điều khiển.
UART IN/OUT	Cổng vào và ra dùng để ghép nối thiết bị, tối đa 20 thiết bị có thể cascade với nhau.

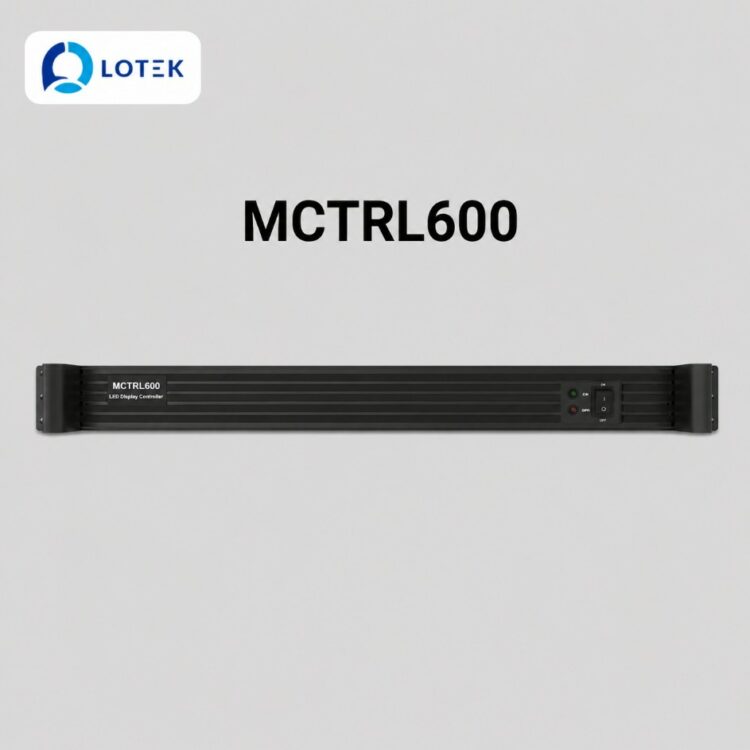

Đèn báo mặt trước

Đèn báo	Trạng thái	Ý nghĩa
RUN (Xanh lá)	Nhấp nháy chậm, một lần mỗi 2 giây	Không có tín hiệu hình ảnh đầu vào
	Nhấp nháy bình thường, 4 lần mỗi giây	Đã có tín hiệu hình ảnh đầu vào
	Nhấp nháy nhanh, 30 lần mỗi giây	Màn hình đang hiển thị ảnh khởi động
	Sáng mờ dần rồi tắt lặp lại	Chế độ dự phòng cổng Ethernet đang hoạt động
STA (Đỏ)	Sáng liên tục	Nguồn điện hoạt động bình thường
	Tắt	Không có nguồn hoặc nguồn điện bất thường

Khả năng xử lý tín hiệu hình ảnh

Cổng vào	Bit màu	Định dạng lấy mẫu	Độ phân giải tối đa
Single-link DVI	8bit	RGB 4:4:4, YCrCb 4:4:4, YCrCb 4:2:2	1920×1200@60Hz
	10bit/12bit	RGB 4:4:4, YCrCb 4:4:4, YCrCb 4:2:2	1440×900@60Hz
HDMI 1.3	8bit	RGB 4:4:4, YCrCb 4:4:4, YCrCb 4:2:2	1920×1200@60Hz
	10bit/12bit	RGB 4:4:4, YCrCb 4:4:4, YCrCb 4:2:2	1440×900@60Hz

Phù hợp với những công trình nào

• Sự kiện thuê dàn dựng: hòa nhạc, sân khấu di động, sự kiện phát sóng trực tiếp.
• Hệ thống lắp đặt cố định cần giải pháp tiết kiệm chi phí nhưng vẫn đảm bảo chất lượng hình ảnh.
• Trung tâm giám sát an ninh, phòng điều hành.
• Sự kiện thể thao và các trung tâm thể thao.
