Các kích thước cabinet phổ biến hiện nay

Khi thiết kế một hệ thống màn hình LED module, kích thước cabinet là một trong những thông số được quyết định ngay từ giai đoạn đầu tiên. Nó không chỉ ảnh hưởng đến cách thức vận chuyển, lắp đặt mà còn quyết định độ phân giải tổng thể, tính linh hoạt trong việc tạo hình và cả chi phí sản xuất. Trên thị trường hiện nay, có một số kích thước cabinet đã trở thành chuẩn mực được hầu hết các nhà sản xuất lớn như Leyard, Unilumin, Absen áp dụng. Hiểu rõ về các kích thước này và ứng dụng của chúng sẽ giúp quý khách lựa chọn được cấu hình màn hình tối ưu nhất cho dự án của mình.

1. Tại sao kích thước cabinet lại quan trọng?

Cabinet là đơn vị cơ bản để ghép nên một bức tường LED hoàn chỉnh. Kích thước của nó quyết định đến nhiều yếu tố then chốt:

• Độ phân giải tổng thể: Mỗi cabinet chứa một số lượng điểm ảnh cố định (tùy thuộc vào pixel pitch). Khi ghép nhiều cabinet lại, tổng số điểm ảnh sẽ quyết định độ phân giải của toàn bộ màn hình. Kích thước cabinet phổ biến giúp việc tính toán và thiết kế độ phân giải trở nên dễ dàng hơn.
• Khả năng lắp đặt và vận chuyển: Cabinet quá lớn sẽ nặng và khó thao tác, đặc biệt với các dự án cho thuê, sự kiện. Cabinet quá nhỏ sẽ làm tăng số lượng mối ghép, tốn thời gian lắp ráp và tăng nguy cơ sai lệch bề mặt.
• Tính linh hoạt trong thiết kế: Kích thước cabinet ảnh hưởng đến khả năng tạo ra các tỷ lệ màn hình khác nhau (16:9, 4:3, hay các hình dạng đặc biệt).
• Chi phí: Kích thước cabinet ảnh hưởng đến số lượng linh kiện cần sản xuất (khung, nguồn, card thu), từ đó ảnh hưởng đến giá thành trên mỗi mét vuông.

Để hiểu rõ hơn về vai trò của cabinet trong toàn bộ hệ thống, bạn có thể tham khảo bài viết Chi tiết các bộ phận, cấu tạo màn hình LED.

2. Các kích thước cabinet phổ biến nhất hiện nay

2.1. Cabinet 500 x 500 mm

Đây là kích thước cabinet phổ biến nhất trong ngành màn hình LED, đặc biệt là dòng cho thuê và sự kiện. Kích thước vuông vức này cho phép ghép nối linh hoạt theo cả chiều ngang lẫn chiều dọc, dễ dàng tạo ra các bức tường LED với tỷ lệ 1:1, 4:3 hoặc 16:9. Trọng lượng của một cabinet 500x500mm bằng nhôm đúc thường dao động từ 7-10 kg, vừa đủ để một người có thể bê vác và lắp ráp.

Ưu điểm của kích thước này là tính mô-đun hóa cao, dễ dàng thay thế và bảo trì. Hầu hết các dòng màn hình LED rental từ P1.5 đến P4.81 đều sử dụng cabinet 500x500mm. Xem ví dụ về dòng sản phẩm sử dụng kích thước này: Màn hình LED P3.91 trong nhà.

2.2. Cabinet 500 x 1000 mm

Đây là kích thước cabinet lớn hơn, thường được sử dụng cho các dự án cố định hoặc sân khấu lớn, nơi cần tốc độ lắp ráp nhanh và giảm số lượng mối ghép. Với chiều cao 500mm và chiều rộng 1000mm, loại cabinet này đặc biệt phù hợp để tạo ra các màn hình tỷ lệ 16:9 một cách nhanh chóng mà không cần ghép quá nhiều hàng.

Tuy nhiên, cabinet 500x1000mm nặng hơn đáng kể (có thể lên đến 15-20 kg với nhôm đúc), đòi hỏi ít nhất hai người khi lắp ráp. Kích thước này phổ biến ở các dòng màn hình LED ngoài trời và indoor cố định, nơi màn hình sau khi lắp đặt sẽ không di chuyển nhiều.

2.3. Cabinet 480 x 480 mm

Kích thước này thường xuất hiện ở một số dòng sản phẩm của các nhà sản xuất châu Âu hoặc các dòng màn hình LED đặc thù. Về cơ bản, nó tương tự như cabinet 500x500mm về tính linh hoạt, nhưng có sự khác biệt nhỏ về kích thước vật lý. Điều này đôi khi tạo ra sự không tương thích khi ghép nối với các hệ thống cabinet 500mm tiêu chuẩn, vì vậy người mua cần lưu ý khi phối hợp thiết bị từ nhiều nhà cung cấp khác nhau.

2.4. Cabinet 640 x 480 mm và các biến thể tỷ lệ 4:3

Một số nhà sản xuất cung cấp cabinet với tỷ lệ 4:3 cổ điển, ví dụ 640x480mm. Loại cabinet này ít phổ biến hơn trong các dự án mới, nhưng vẫn được sử dụng trong các hệ thống cũ hoặc các ứng dụng đặc thù yêu cầu tỷ lệ khung hình vuông vắn hơn.

2.5. Cabinet kích thước nhỏ cho Fine Pitch (dưới 400mm)

Đối với các dòng màn hình LED siêu mịn (P0.9, P1.2, P1.5), cabinet thường có kích thước nhỏ hơn, ví dụ 400x300mm hoặc 300x300mm. Lý do là các module fine pitch có mật độ điểm ảnh rất cao, kích thước vật lý của mỗi module thường nhỏ hơn module tiêu chuẩn. Để đảm bảo tỷ lệ khung hình và độ phân giải hợp lý, cabinet cũng được thu nhỏ tương ứng. Kích thước nhỏ giúp tăng độ chính xác khi ghép nối, giảm hiện tượng võng bề mặt – yếu tố cực kỳ quan trọng khi người xem đứng gần màn hình fine pitch.

3. So sánh nhanh các kích thước cabinet phổ biến

Kích thước cabinet	Trọng lượng tham khảo (nhôm đúc)	Ứng dụng chính	Ưu điểm	Nhược điểm
300 x 300 mm	3 – 5 kg	Fine pitch indoor (P0.9 – P1.5)	Độ chính xác ghép nối cao, nhẹ	Số lượng cabinet nhiều, thời gian lắp ráp lâu hơn
500 x 500 mm	7 – 10 kg	Rental, sự kiện, indoor/outdoor đa năng	Linh hoạt, dễ thao tác, phổ biến nhất	Kích thước trung bình, không tối ưu cho mọi tỷ lệ
500 x 1000 mm	15 – 20 kg	Cố định, sân khấu lớn, outdoor	Lắp ráp nhanh, ít mối ghép	Nặng, cần 2 người lắp, kém linh hoạt khi tạo hình
640 x 480 mm	10 – 15 kg	Hệ thống cũ, tỷ lệ 4:3 đặc thù	Tỷ lệ quen thuộc với một số ứng dụng	Ít phổ biến, khó tương thích với hệ thống mới

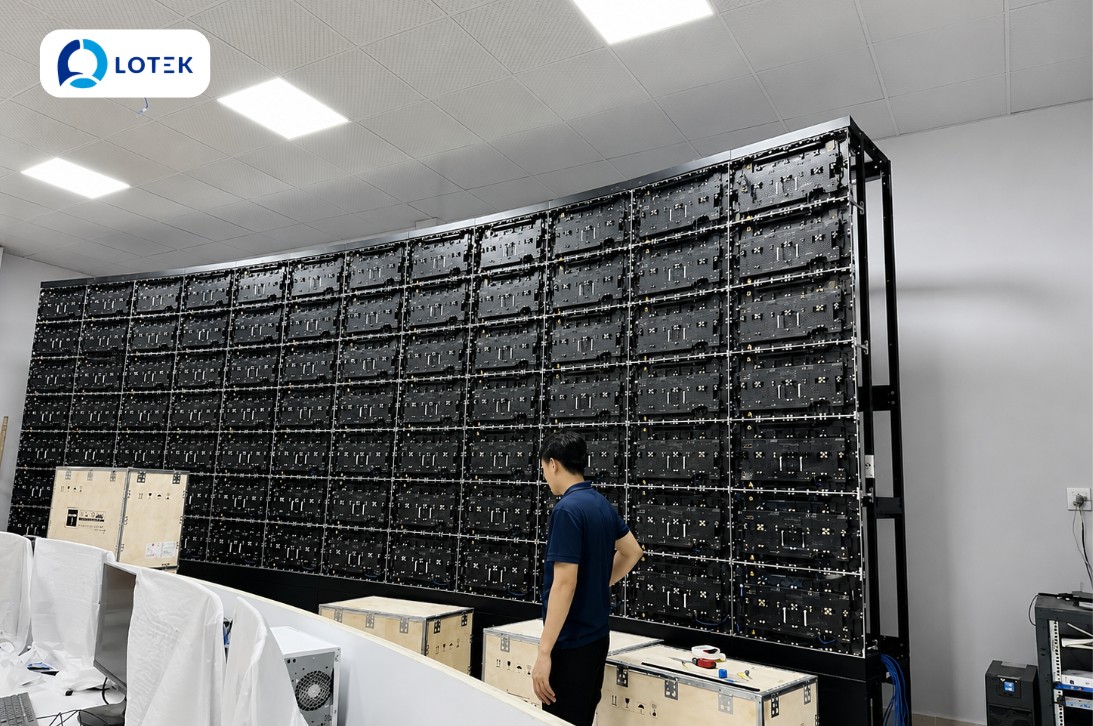

4. Ảnh hưởng của kích thước cabinet đến thiết kế màn hình

4.1. Tỷ lệ khung hình và độ phân giải

Khi thiết kế một bức tường LED, bạn thường bắt đầu với độ phân giải mong muốn (ví dụ Full HD 1920×1080) và pixel pitch đã chọn. Từ đó, số lượng điểm ảnh trên mỗi cabinet sẽ quyết định số cabinet cần dùng theo chiều ngang và chiều dọc. Ví dụ, với cabinet 500x500mm và pixel pitch P2, mỗi cabinet chứa 250×250 điểm ảnh. Để đạt được 1920 điểm ngang, bạn cần 1920/250 ≈ 8 cabinet (làm tròn). Kích thước cabinet càng lớn, bạn càng cần ít cabinet hơn, nhưng khả năng tinh chỉnh độ phân giải lại kém linh hoạt hơn.

4.2. Khả năng tạo hình và uốn cong

Cabinet nhỏ hơn cho phép tạo ra các đường cong mượt mà hơn, đặc biệt là với màn hình LED cong. Khi sử dụng cabinet 500x500mm, bán kính cong có thể đạt được nhỏ hơn so với cabinet 500x1000mm, vì mỗi cabinet là một đoạn thẳng ngắn hơn trên đường cong. Đối với các ứng dụng như màn hình LED 3D hoặc màn hình bao quanh cột, kích thước cabinet là yếu tố then chốt để đạt được hiệu ứng thị giác mong muốn.

4.3. Số lượng linh kiện và chi phí

Cabinet nhỏ hơn đồng nghĩa với số lượng cabinet trên mỗi mét vuông nhiều hơn, kéo theo số lượng nguồn điện, card thu tín hiệu và dây cáp kết nối cũng nhiều hơn. Điều này có thể làm tăng chi phí sản xuất và cả chi phí bảo trì (nhiều điểm có thể hỏng hóc hơn). Ngược lại, cabinet lớn giúp giảm số lượng linh kiện, nhưng bản thân mỗi cabinet lại đắt hơn do khuôn đúc lớn và ít phổ biến hơn. Đối với các dự án lớn, việc tính toán giữa hai yếu tố này là bài toán kinh tế quan trọng.

5. Xu hướng phát triển của kích thước cabinet

Trong những năm gần đây, xu hướng chung là tiêu chuẩn hóa kích thước cabinet về 500x500mm cho dòng rental và tăng kích thước lên 500x1000mm hoặc thậm chí lớn hơn cho các dòng fixed installation. Lý do là các nhà sản xuất muốn giảm thời gian lắp đặt và số lượng mối ghép cho các công trình cố định cỡ lớn. Đối với mảng fine pitch, kích thước cabinet đang có xu hướng nhỏ hơn và linh hoạt hơn, cho phép tạo ra các màn hình có tỷ lệ tùy chỉnh dễ dàng.

Một số nhà sản xuất còn phát triển các dòng cabinet “tất cả trong một” (all-in-one), tích hợp sẵn nguồn, card thu và hệ thống quản lý cáp, với kích thước được tối ưu hóa cho việc đóng gói và vận chuyển. Dù kích thước có thay đổi, nguyên tắc cốt lõi vẫn là đảm bảo sự cân bằng giữa trọng lượng, độ chính xác và tính tiện dụng.

Có thể bạn quan tâm đến giải pháp khung treo cho các kích thước cabinet khác nhau: Hệ thống khung màn hình LED – cấu trúc đặc điểm.

6. Lời khuyên khi lựa chọn kích thước cabinet cho dự án

• Xác định rõ mục đích sử dụng: Nếu là màn hình cho thuê, sự kiện, hãy ưu tiên cabinet 500x500mm vì tính linh hoạt và dễ thao tác. Nếu là màn hình cố định ngoài trời cỡ lớn, cabinet 500x1000mm sẽ giúp đẩy nhanh tiến độ lắp đặt và giảm chi phí nhân công.
• Tính toán kỹ độ phân giải mong muốn: Kiểm tra xem với kích thước cabinet đã chọn, bạn có thể đạt được độ phân giải mục tiêu (Full HD, 4K…) một cách tối ưu hay không, tránh tình trạng phải cắt xén hoặc chừa khoảng trống gây mất thẩm mỹ.
• Xem xét điều kiện vận chuyển và lắp đặt: Nếu công trình nằm ở vị trí khó tiếp cận (trên cao, trong hẻm nhỏ), cabinet nhẹ và kích thước vừa phải sẽ dễ dàng vận chuyển và lắp đặt hơn.
• Tương thích với hệ thống hiện có: Nếu bạn đang mở rộng một hệ thống màn hình LED cũ, hãy chắc chắn rằng kích thước cabinet mới tương thích với kết cấu khung và module hiện hữu để tránh phải thay thế toàn bộ.

Tham khảo thêm các dòng sản phẩm với kích thước cabinet đa dạng: Màn hình LED sân khấu sự kiện.

Kết luận

Kích thước cabinet không đơn thuần là một con số đo đạc – nó là kết quả của sự cân nhắc giữa kỹ thuật, logistics và kinh tế. Từ cabinet 500x500mm linh hoạt cho sự kiện, đến cabinet 500x1000mm tối ưu cho công trình cố định, hay các cabinet nhỏ dành riêng cho fine pitch, mỗi kích thước đều có một vị trí riêng trong hệ sinh thái màn hình LED. Hiểu rõ ưu nhược điểm của từng loại sẽ giúp bạn lựa chọn chính xác, đảm bảo công trình không chỉ đẹp về mặt hiển thị mà còn hiệu quả về mặt đầu tư và vận hành.
