Màn hình LED bị vân sóng khi chụp ảnh – nhận diện vấn đề

Khi chụp ảnh hoặc quay phim màn hình LED module, một trong những hiện tượng phổ biến nhất là xuất hiện các vân sóng, dải gợn nước hoặc hoa văn lạ trên ảnh và video, dù nhìn trực tiếp bằng mắt thường màn hình hoàn toàn bình thường. Hiện tượng này được gọi là hiệu ứng Moiré (đọc là “moa-rê”), một vấn đề kỹ thuật quang học đặc thù của màn hình LED module và không phải lỗi hỏng hóc phần cứng. Tuy vậy, nó gây ảnh hưởng nghiêm trọng đến chất lượng tài liệu ghi hình, đặc biệt trong các ứng dụng sân khấu, phát sóng truyền hình và virtual production.

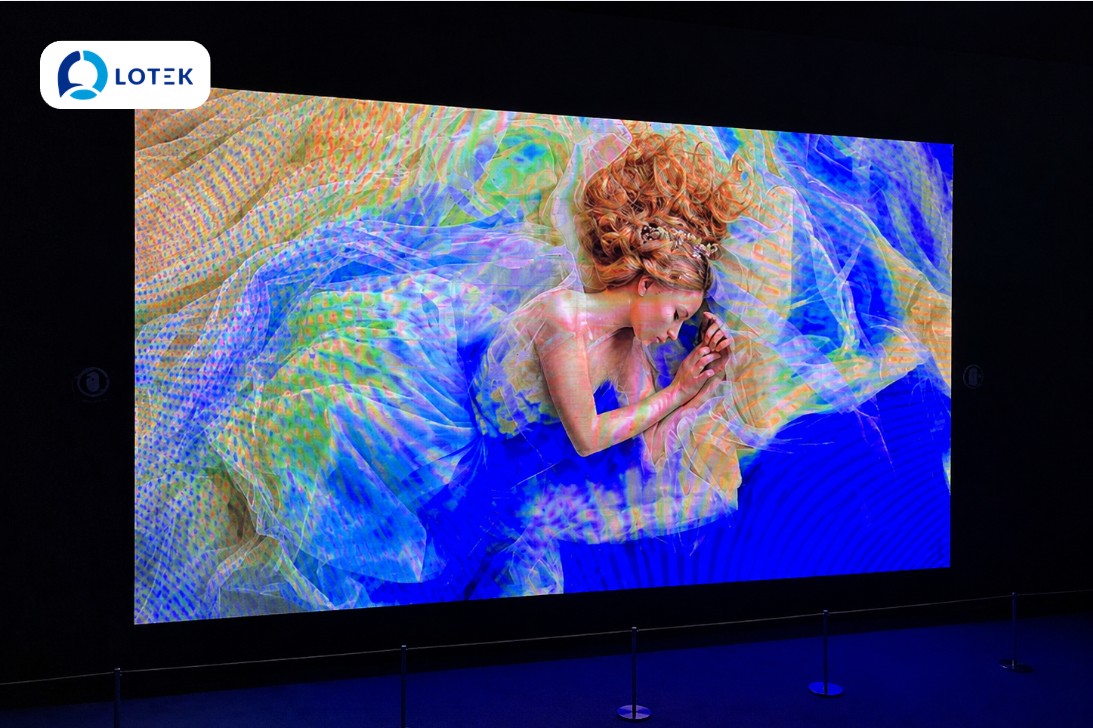

1. Vân sóng Moiré trên màn hình LED là gì?

Moiré là thuật ngữ tiếng Pháp dùng để chỉ hiện tượng giao thoa thị giác xảy ra khi hai lưới điểm có cấu trúc tương tự nhau chồng lên nhau ở khoảng cách, góc độ hoặc tần số không hoàn toàn trùng khớp. Kết quả là xuất hiện một hoa văn mới, không có trong hai lưới ban đầu.

Với màn hình LED module, hiện tượng này xảy ra do sự giao thoa giữa hai lưới cấu trúc:

• Lưới điểm ảnh của màn hình LED: các điểm LED được sắp xếp theo hàng và cột đều đặn, tạo thành một cấu trúc lưới có chu kỳ cố định xác định bởi pixel pitch.
• Lưới cảm biến của máy ảnh/camera: cảm biến CCD hoặc CMOS cũng được cấu tạo từ các điểm nhận sáng (photosite) sắp xếp theo hàng và cột với mật độ riêng.

Khi hai lưới này không trùng khớp hoàn toàn về tần số không gian (spatial frequency), chúng tạo ra một hoa văn giao thoa mới hiển thị trên ảnh hoặc video dưới dạng vân sóng, dải màu cầu vồng hoặc đường kẻ uốn lượn.

Điều quan trọng cần hiểu là vân sóng Moiré không phải lỗi của màn hình LED. Đây là hiện tượng quang học tất yếu khi hai hệ thống lưới điểm ảnh tương tác với nhau trong quá trình chụp/quay kỹ thuật số.

2. Tại sao màn hình LED module đặc biệt dễ bị Moiré?

So với màn hình LCD, TV LED hay màn hình máy tính, màn hình LED module (lắp ghép indoor/outdoor) có đặc điểm cấu trúc làm tăng nguy cơ xuất hiện Moiré khi quay phim.

2.1. Pixel pitch lớn tạo lưới rõ ràng

Màn hình LED module thường có pixel pitch từ P2.5 đến P10 hoặc lớn hơn, tức là khoảng cách giữa tâm hai điểm LED liền kề là 2,5 mm đến 10 mm. Khoảng cách này tạo ra vùng tối (vùng không phát sáng) rõ ràng giữa các điểm LED, làm cho cấu trúc lưới của màn hình dễ bị cảm biến camera “nhận diện” và gây giao thoa.

Ngược lại, màn hình LED fine pitch (P1.2 đến P2.0) có khoảng cách điểm ảnh nhỏ hơn nhiều, vùng tối giữa các điểm LED gần như không còn đáng kể, làm giảm đáng kể nguy cơ Moiré.

2.2. Độ tương phản cao giữa vùng sáng và vùng tối

Mỗi điểm LED phát sáng với độ chói cao, trong khi vùng không phát sáng giữa các điểm gần như tối hoàn toàn. Sự chênh lệch độ sáng lớn này làm cho cấu trúc lưới của màn hình trở nên “sắc nét” hơn trong mắt cảm biến camera, tăng cường độ của hiệu ứng Moiré so với các loại màn hình phát sáng đồng đều hơn.

2.3. Tần số quét và tốc độ màn trập không đồng bộ

Màn hình LED làm tươi hình ảnh theo tần số riêng (refresh rate), còn camera chụp theo tốc độ màn trập (shutter speed) riêng. Khi hai tần số này không đồng bộ, hiện tượng giao thoa thời gian (temporal aliasing) chồng lên hiện tượng giao thoa không gian (spatial aliasing) của hai lưới điểm, làm vân sóng trở nên phức tạp và khó xử lý hơn.

Tham khảo thêm: Tốc độ làm mới màn hình LED là gì?

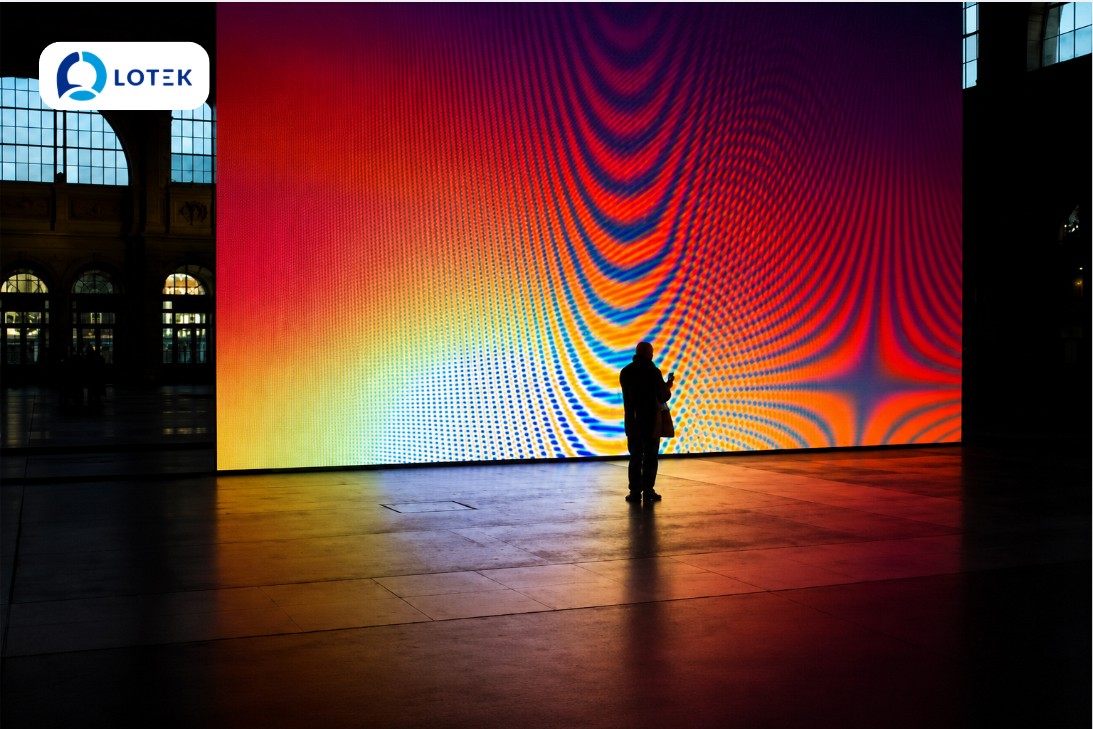

3. Các dạng vân sóng thường gặp

3.1. Vân sóng ngang (horizontal banding)

Xuất hiện dưới dạng các dải ngang sáng tối xen kẽ, đôi khi di chuyển từ trên xuống dưới trong video. Dạng này thường do sự không đồng bộ giữa tần số quét màn hình và tốc độ màn trập camera, hoặc do refresh rate màn hình quá thấp.

3.2. Vân sóng dạng lưới hoặc hoa văn chéo

Xuất hiện dưới dạng các hình thoi, ô vuông hoặc hoa văn nghiêng trải đều trên bề mặt màn hình trong ảnh. Đây là dạng Moiré không gian thuần túy, do tần số lưới điểm LED và cảm biến camera giao thoa với nhau.

3.3. Vân sóng màu cầu vồng (rainbow moire)

Màn hình hiển thị tốt khi xem trực tiếp, nhưng trong ảnh/video xuất hiện các dải màu xanh, đỏ, tím hoặc cầu vồng không có trong nội dung gốc. Dạng này xảy ra khi cảm biến camera xử lý sai màu sắc tại vùng có cấu trúc lưới dày đặc, liên quan đến thuật toán demosaicing của Bayer filter trong cảm biến.

3.4. Vân sóng chỉ xuất hiện ở vùng cụ thể

Một số trường hợp, vân sóng chỉ xuất hiện ở một phần màn hình, ví dụ vùng hiển thị nền đơn sắc hoặc vùng có nội dung nhiều đường nét mảnh. Đây là biểu hiện bình thường của hiệu ứng Moiré, vì mức độ giao thoa phụ thuộc vào nội dung đang hiển thị tại từng vùng.

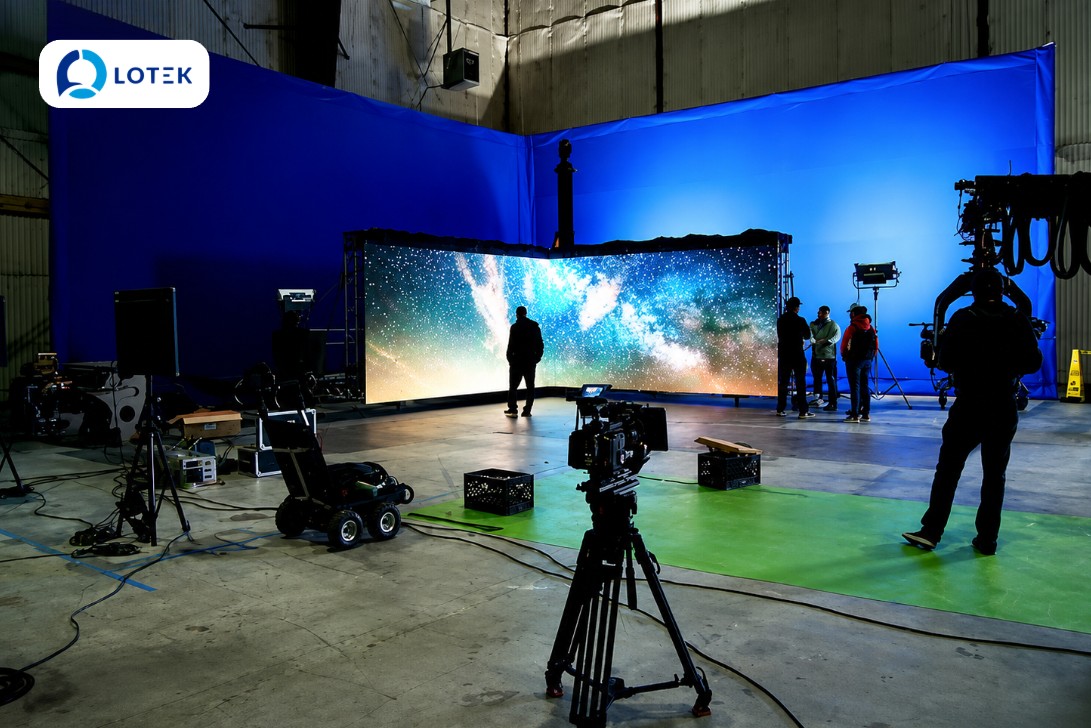

4. Giải pháp xử lý phía camera và người quay

Đây là nhóm giải pháp nhanh nhất, không cần thay đổi cấu hình màn hình, phù hợp khi cần xử lý ngay tại hiện trường.

4.1. Thay đổi khoảng cách và góc quay

Đây là cách đơn giản và hiệu quả nhất trong hầu hết tình huống.

• Lùi camera ra xa hơn so với màn hình. Khi khoảng cách tăng, lưới điểm LED trong góc nhìn của cảm biến trở nên “mịn” hơn, giảm giao thoa.
• Thay vì lùi xa, zoom in bằng ống kính để đưa vùng ảnh về kích thước mong muốn.
• Nghiêng camera lên, xuống, hoặc xoay nhẹ theo chiều ngang vài độ. Chỉ cần thay đổi khoảng 5–10 độ là đủ để phá vỡ sự căn chỉnh giữa hai lưới và giảm rõ rệt cường độ Moiré.
• Tránh đặt camera hoàn toàn vuông góc với mặt màn hình, vì đây là vị trí hai lưới căn chỉnh tốt nhất và Moiré mạnh nhất.

4.2. Điều chỉnh khẩu độ và độ sâu trường ảnh

Mở khẩu độ (giảm số f), kết hợp tăng focal length để tạo độ sâu trường ảnh nông. Khi màn hình LED là nền phía sau chủ thể chính, việc để màn hình hơi ngoài vùng lấy nét sắc (slightly out of focus) sẽ làm mờ cấu trúc lưới điểm LED, giảm đáng kể Moiré mà không ảnh hưởng đến độ nét của chủ thể.

4.3. Điều chỉnh tốc độ màn trập đồng bộ với màn hình

Tốc độ màn trập của camera cần được đặt sao cho đồng bộ hoặc là bội số của tần số quét màn hình LED.

• Màn hình 3.840 Hz: thử các tốc độ màn trập 1/100s, 1/120s, 1/50s và quan sát kết quả.
• Với camera quay video, điều chỉnh frame rate và shutter angle để tìm điểm không xuất hiện vân sóng ngang.
• Một số hệ thống chuyên nghiệp hỗ trợ tính năng genlock hoặc ShutterSync để đồng bộ hoàn toàn giữa camera và màn hình.

4.4. Sử dụng filter quang học

Optical low-pass filter (OLPF) hoặc anti-aliasing filter đặt trước ống kính có tác dụng làm mờ nhẹ các chi tiết tần số cao, giảm khả năng cảm biến “nhìn thấy” cấu trúc lưới LED. Một số dòng camera chuyên nghiệp tích hợp sẵn bộ lọc này. Nhược điểm là giảm nhẹ độ nét tổng thể của ảnh, cần cân nhắc tùy ứng dụng.

4.5. Xử lý hậu kỳ bằng phần mềm

Khi đã ghi hình và vân sóng đã xuất hiện trong video/ảnh, có thể xử lý bằng:

• Áp dụng bộ lọc blur hoặc noise reduction nhẹ tại vùng bị Moiré trong Photoshop, Lightroom, DaVinci Resolve.
• Dùng công cụ frequency separation để tách và xử lý riêng lớp kết cấu gây ra Moiré.
• Đây là giải pháp cuối cùng, vì hậu kỳ không thể phục hồi hoàn toàn chất lượng hình ảnh như khi xử lý từ gốc.

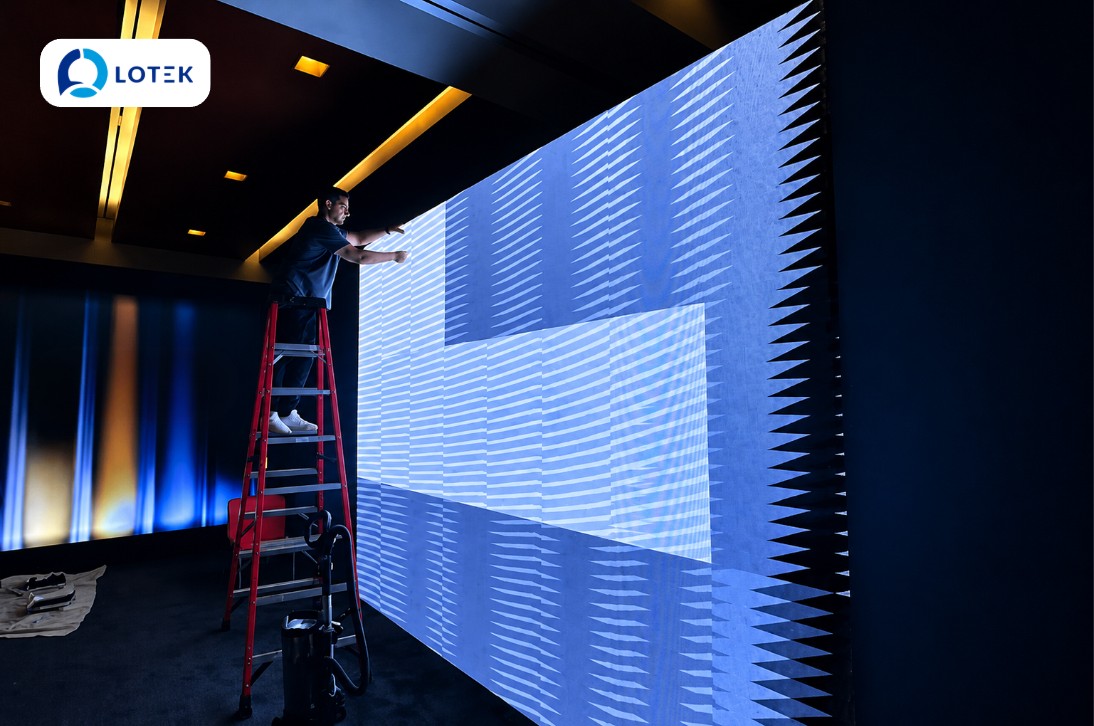

5. Giải pháp xử lý phía màn hình LED

5.1. Nâng tần số quét lên 3.840 Hz hoặc cao hơn

Tần số quét thấp (960 Hz hoặc 1.920 Hz) là một trong các yếu tố làm trầm trọng thêm hiện tượng vân sóng khi quay phim. Khi tần số quét đủ cao (từ 3.840 Hz trở lên), các chu kỳ bật tắt của LED diễn ra quá nhanh để cảm biến camera ghi nhận được sự thay đổi, loại bỏ thành phần giao thoa thời gian và giảm đáng kể vân sóng.

Đối với ứng dụng phát sóng truyền hình và sân khấu có quay phim trực tiếp, tần số quét 3.840 Hz là tiêu chuẩn tối thiểu. Sản xuất phim và virtual production yêu cầu 7.680 Hz trở lên.

5.2. Hiệu chỉnh thông số màn hình

Một số trường hợp, điều chỉnh cấu hình phần mềm điều khiển có thể giảm Moiré mà không cần thay phần cứng:

• Kiểm tra và điều chỉnh cài đặt gamma, độ tương phản của màn hình. Giảm nhẹ độ tương phản sẽ làm vùng tối giữa các điểm LED bớt tối, giảm độ “sắc nét” của lưới điểm trong mắt camera.
• Điều chỉnh độ sáng màn hình về mức vừa phải, không để quá cao hay quá thấp. Màn hình sáng quá hoặc quá tối đều làm tăng khả năng xuất hiện vân sóng.

Tham khảo thêm về điều chỉnh thông số: Độ sáng của màn hình LED và các đặc điểm quan trọng

6. Giải pháp phần cứng khi đầu tư mới hoặc nâng cấp

6.1. Chọn module pixel pitch nhỏ hơn

Đây là giải pháp căn bản và hiệu quả nhất về dài hạn. Pixel pitch càng nhỏ, lưới điểm LED càng mịn, khoảng cách tạo Moiré với cảm biến camera càng lớn.

• Màn hình P4 đến P10 ngoài trời: dễ xuất hiện Moiré khi quay từ khoảng cách gần, cần kết hợp với các giải pháp phía camera.
• Màn hình P2.5 đến P3.9 indoor/outdoor: mức độ Moiré giảm đáng kể, phù hợp cho hầu hết ứng dụng sự kiện có quay phim.
• Màn hình fine pitch P1.2 đến P2.0: nguy cơ Moiré rất thấp, phù hợp cho studio phát sóng, virtual production.
• Màn hình COB (Chip on Board) ultra fine pitch P0.75 đến P1.25: gần như loại bỏ hoàn toàn hiện tượng Moiré nhờ không còn vùng tối đáng kể giữa các chip LED.

6.2. Lớp phủ chống Moiré và xử lý bề mặt

Một số nhà sản xuất module LED cao cấp tích hợp lớp phủ quang học chống Moiré (anti-moire optical coating) hoặc kính khuếch tán (diffuser glass) lên bề mặt module. Lớp này có tác dụng phân tán ánh sáng nhẹ nhàng, làm mờ ranh giới giữa vùng sáng và vùng tối của lưới điểm LED, giảm độ “sắc nét” của cấu trúc lưới mà không ảnh hưởng nhiều đến độ sáng và màu sắc hiển thị.

Lớp phủ chống chói (anti-glare coating) cũng có tác dụng phụ là giảm nhẹ Moiré bằng cách giảm phản xạ gương của bề mặt module.

7. So sánh mức độ Moiré theo pixel pitch và ứng dụng

Để lựa chọn đúng loại màn hình cho ứng dụng có quay phim, bảng dưới đây tóm tắt mức độ rủi ro Moiré theo pixel pitch:

Pixel pitch	Mức độ Moiré khi quay	Ứng dụng phù hợp
P6 trở lên	Cao, dễ xuất hiện	Quảng cáo ngoài trời xem từ xa, không quay cận
P3.9 đến P5	Trung bình	Sự kiện ngoài trời, sân khấu lớn quay từ xa
P2.5 đến P3.9	Thấp đến trung bình	Sự kiện indoor, hội nghị, sân khấu có quay phim
P1.5 đến P2.5	Thấp	Studio, phát sóng, màn hình hội nghị chuyên nghiệp
P1.2 trở xuống (COB)	Rất thấp đến không có	Virtual production, studio phim, broadcast chuyên nghiệp

8. Quy trình xử lý nhanh tại hiện trường

Khi vân sóng xuất hiện trong lúc đang quay, thực hiện theo thứ tự ưu tiên sau:

• Bước 1: Lùi camera ra xa thêm hoặc zoom in để giữ kích thước frame. Đây là cách nhanh nhất, không mất thời gian và thường hiệu quả ngay lập tức.
• Bước 2: Nghiêng hoặc xoay camera nhẹ 5–10 độ so với mặt phẳng màn hình, quan sát kết quả trong live view.
• Bước 3: Thử thay đổi tốc độ màn trập sang các giá trị khác nhau, đặc biệt là 1/100s, 1/120s hoặc 1/50s.
• Bước 4: Mở khẩu độ để giảm độ sâu trường ảnh, để màn hình LED hơi ngoài vùng lấy nét nếu không cần màn hình hoàn toàn sắc nét.
• Bước 5: Nếu có thể truy cập cài đặt màn hình, kiểm tra và tăng tần số quét lên mức tối đa mà phần cứng hỗ trợ.

Nếu sau tất cả các bước trên màn hình vẫn còn hiện tượng bất thường trong hình ảnh, có thể vấn đề không chỉ là Moiré mà còn liên quan đến các lỗi khác. Tham khảo thêm: Màn hình LED bị giật, lag, hình ảnh không mượt chữa thế nào?
