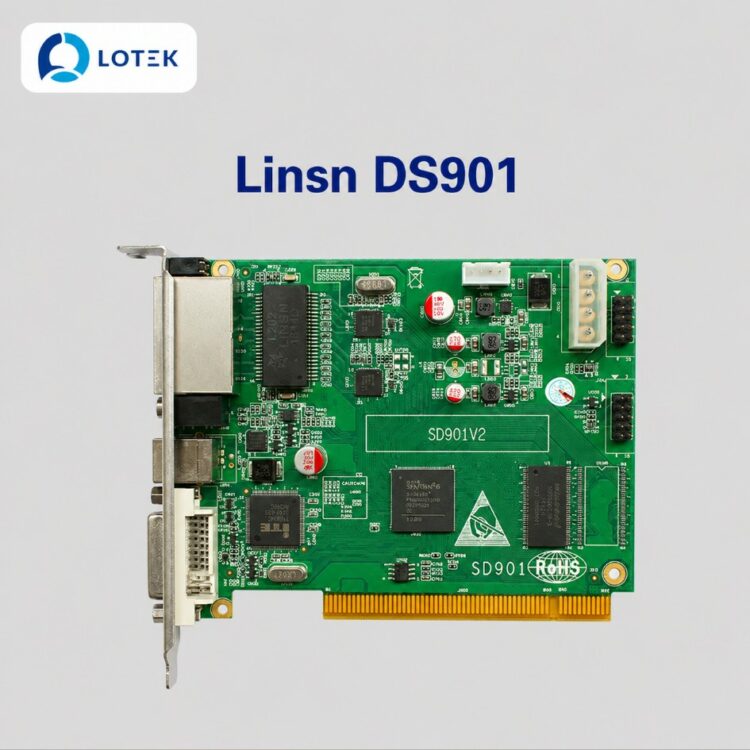

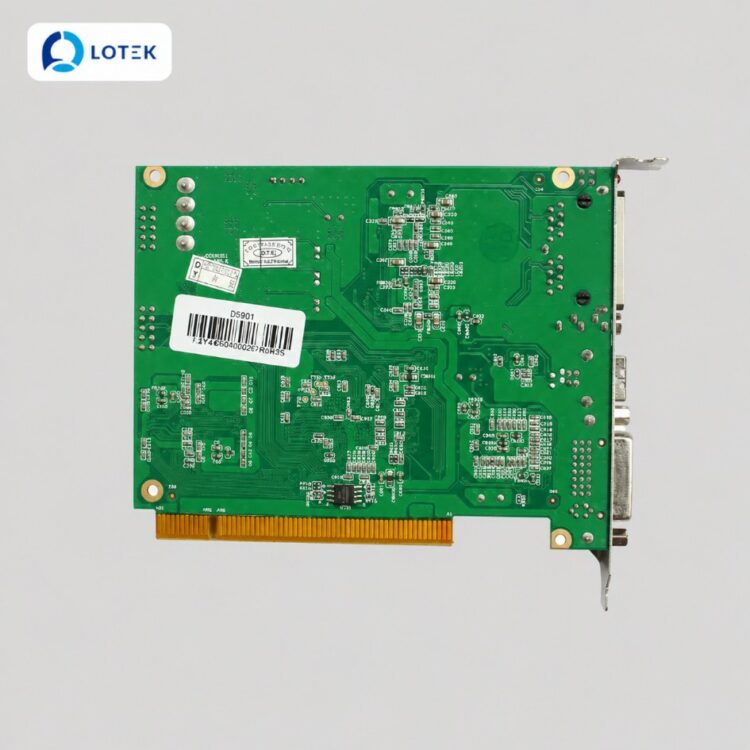

Card phát tín hiệu màn hình LED đồng bộ Linsn DS901

Thông số kỹ thuật

Thông số kỹ thuật Linsn DS901
Dòng sản phẩm	Card phát tín hiệu màn hình LED đồng bộ (Synchronous LED Sending Card), dạng cắm trong máy tính
Model	Linsn DS901 (bản dành cho màn hình đơn sắc và song sắc)
Chuẩn giao tiếp	PCI-E 1X (cắm trực tiếp vào mainboard máy tính)
Kích thước hiển thị tối đa	Hỗ trợ tối đa 2048 × 640 pixel (ở chế độ 60Hz, dùng 2 cổng mạng)
Độ phân giải nguồn vào	Nhận tín hiệu HDMI (hỗ trợ chuẩn HD) từ máy tính, đầu phát DVD hoặc thiết bị HDMI
Cổng tín hiệu vào (Input)	1×HDMI
Cổng tín hiệu ra (Output)	2×cổng mạng LAN (Ethernet), mỗi cổng hỗ trợ tối đa 655.360 pixel
Loại màn hình hỗ trợ	Màn hình LED đơn sắc (single color) và song sắc (dual color)
Tần số quét	Hỗ trợ chế độ 60Hz (2 cổng) và 30Hz (2 cổng)
Tính năng mở rộng	Phát sóng file cấu hình (.RCG, .CON), thay thế card thu mà không cần gửi lại file, phóng to/thu nhỏ nội dung, hỗ trợ độ phân giải tùy chỉnh
Phụ kiện đi kèm	1×card DS901, 1×cáp HDMI (hoặc DVI tùy phiên bản), 1×cáp USB
Bảo hành	2 năm

Tổng quan sản phẩm

Linsn DS901 là card gửi tín hiệu LED đồng bộ thuộc dòng 901, được thiết kế chuyên biệt cho các màn hình LED đơn sắc (single color) và song sắc (dual color). Điểm khác biệt lớn nhất so với bản full-color TS901 là DS901 được trang bị cổng HDMI input, cho phép kết nối trực tiếp với các nguồn phát HDMI như máy tính, đầu phát DVD, hoặc thiết bị giải trí đa phương tiện mà không cần chuyển đổi tín hiệu.

Card được cắm trực tiếp vào khe PCI-E 1X của máy tính, tương thích với hầu hết các mainboard phổ thông. DS901 hỗ trợ độ phân giải hiển thị tối đa 2048×640 pixel (ở chế độ 60Hz) thông qua 2 cổng mạng, đáp ứng tốt cho các bảng LED đơn/song sắc có kích thước trung bình như bảng tin nội bộ, biển chỉ dẫn, bảng giá, hoặc bảng quảng cáo đơn giản.

Điểm mạnh của DS901 là khả năng phát sóng (broadcast) file cấu hình .RCG và .CON, giúp đồng bộ hóa toàn hệ thống chỉ với một thao tác, tiết kiệm thời gian khi thay thế card thu. Ngoài ra, chức năng phóng to/thu nhỏ và hỗ trợ độ phân giải tùy chỉnh giúp DS901 linh hoạt trong nhiều ứng dụng. Với mức giá hợp lý và bảo hành 2 năm, DS901 là giải pháp tối ưu cho các dự án màn hình LED không yêu cầu hiển thị màu sắc đa dạng nhưng vẫn cần chất lượng hình ảnh ổn định và dễ dàng vận hành.

Tính năng nổi bật

• Hỗ trợ HDMI input: Nhận tín hiệu video chuẩn HD trực tiếp từ nguồn HDMI (máy tính, đầu phát DVD, console) mà không cần bộ chuyển đổi, thuận tiện cho các ứng dụng trình chiếu.
• Chuyên dụng cho màn hình đơn sắc và song sắc: Tối ưu hóa tín hiệu cho LED 1 màu và 2 màu (ví dụ: đỏ + xanh lá, đỏ + vàng), đảm bảo hiển thị rõ ràng, sắc nét.
• Hỗ trợ độ phân giải tối đa 2048×640 pixel (60Hz): Đáp ứng tốt cho các màn hình LED có chiều ngang vừa và lớn, với nhiều tùy chọn tỷ lệ khác nhau.
• Phát sóng cấu hình (.RCG và .CON): Cho phép gửi file cấu hình đến toàn bộ card thu trong hệ thống, khi thay thế một card thu mới, không cần gửi lại file cấu hình – tự động nhận từ card gửi.
• Phóng to / thu nhỏ nội dung linh hoạt: Có thể hiển thị toàn bộ màn hình máy tính lên LED với khả năng zoom in/out, giúp dễ dàng điều chỉnh nội dung trình chiếu.
• Chế độ 30Hz cho màn hình siêu rộng: Khi sử dụng 2 cổng mạng ở tần số 30Hz, DS901 hỗ trợ các độ phân giải mở rộng như 4032×512, 3840×544, 3200×640, 2560×800, phù hợp cho màn hình LED dạng bảng ngang dài.
• Kết nối đơn giản, 2 cổng mạng: Mỗi cổng mạng hỗ trợ tối đa 655.360 pixel, dễ dàng mở rộng số lượng card thu mà không cần thêm thiết bị trung gian.
• Tương thích với phần mềm LED Studio: Làm việc hoàn hảo với phần mềm LED Studio (phiên bản phù hợp), giao diện trực quan, dễ dàng cài đặt và quản lý.

Chi tiết cổng kết nối

Cổng kết nối	Số lượng	Mô tả
Khe cắm PCI-E 1X	1	Cắm trực tiếp vào mainboard máy tính, cấp nguồn và giao tiếp dữ liệu.
HDMI Input	1	Cổng HDMI nhận tín hiệu video từ máy tính, đầu phát DVD, hoặc thiết bị HDMI khác.
Ethernet Output (LAN)	2	2 cổng RJ45 kết nối với card thu, truyền tín hiệu điều khiển và dữ liệu hình ảnh.
USB (cấu hình)	1	Cổng USB dùng để kết nối với phần mềm cấu hình, nạp file thiết lập cho card.

Phù hợp với những công trình nào

• Bảng tin nội bộ (indoor information board): Với yêu cầu hiển thị văn bản, giờ làm việc, thông báo đơn sắc hoặc song sắc, DS901 là giải pháp tiết kiệm và hiệu quả.
• Biển chỉ dẫn, bảng giá tại cửa hàng: Các màn hình LED 2 màu thường dùng để hiển thị giá cả, khuyến mãi, chỉ dẫn – DS901 đáp ứng hoàn hảo nhờ hỗ trợ HDMI kết nối với máy tính hoặc đầu phát.
• Bảng quảng cáo đơn giản ngoài trời: Phù hợp cho các bảng LED không cần màu sắc phức tạp như biển quảng cáo văn bản, bảng hiệu cửa hàng.
• Ứng dụng cần tín hiệu HDMI trực tiếp: Nếu nguồn phát là đầu DVD, máy chiếu hoặc thiết bị chỉ có ngõ ra HDMI, DS901 sẽ là lựa chọn tối ưu thay vì phải dùng bộ chuyển đổi DVI-HDMI.
• Hệ thống nhiều màn hình cần đồng bộ cấu hình: Nhờ tính năng broadcast file CON/RCG, DS901 giúp việc thay thế card thu trở nên đơn giản, rút ngắn thời gian bảo trì.
