Màn hình LED là gì? Tại sao công nghệ này ngày càng phổ biến?

Màn hình LED hiện nay xuất hiện ở khắp nơi trong đời sống hiện đại: từ bảng quảng cáo ngoài trời, sân khấu sự kiện, trung tâm thương mại cho đến các phòng điều khiển và studio truyền hình. Nhờ khả năng hiển thị sáng mạnh, màu sắc sống động và kích thước linh hoạt, công nghệ này đang dần trở thành giải pháp hiển thị chủ đạo trong nhiều lĩnh vực.

Tuy nhiên, không phải ai cũng hiểu rõ màn hình LED thực sự hoạt động như thế nào, cấu tạo ra sao và vì sao nó ngày càng phổ biến trên thị trường hiển thị. Bài viết dưới đây sẽ giúp bạn hiểu rõ về công nghệ màn hình LED dưới góc nhìn kỹ thuật và ứng dụng thực tế.

1. Màn hình LED là gì?

1.1 Khái niệm màn hình LED trong ngành hiển thị

Màn hình LED (Light Emitting Diode) là hệ thống hiển thị sử dụng các đi-ốt phát quang để tạo ra hình ảnh. Khác với nhiều công nghệ hiển thị truyền thống, mỗi điểm ảnh trên màn hình LED được tạo thành từ các diode phát sáng có khả năng phát ra ánh sáng trực tiếp khi có dòng điện chạy qua.

Trong một màn hình LED cỡ lớn, số lượng diode phát quang có thể lên tới hàng trăm nghìn hoặc hàng triệu điểm ảnh. Mỗi điểm ảnh thường bao gồm ba LED cơ bản tương ứng với ba màu RGB (Red – Green – Blue). Bằng cách điều chỉnh cường độ sáng của ba màu này, hệ thống có thể tái tạo hàng triệu màu sắc khác nhau.

Nhờ nguyên lý này, màn hình LED có khả năng hiển thị hình ảnh rất sáng, độ tương phản cao và có thể hoạt động ổn định trong nhiều môi trường khác nhau. Đây cũng là lý do công nghệ LED được sử dụng rộng rãi trong quảng cáo ngoài trời, sân khấu sự kiện, trung tâm điều hành và nhiều lĩnh vực khác.

Có thể bạn muốn biết thêm: Màn hình LED là gì.

1.2 Phân biệt màn hình LED module với TV LED thông thường

Nhiều người thường nhầm lẫn giữa màn hình LED cỡ lớn dùng trong quảng cáo và TV LED sử dụng trong gia đình. Thực tế, hai loại này có cấu trúc và mục đích sử dụng rất khác nhau.

Tiêu chí	Màn hình LED ghép module	TV LED / LCD
Cấu trúc	Ghép từ nhiều module LED	Tấm panel liền khối
Kích thước	Có thể mở rộng đến hàng trăm m²	Kích thước giới hạn theo panel
Khoảng cách xem	Từ vài mét đến hàng trăm mét	Xem ở khoảng cách gần
Ứng dụng	Quảng cáo, sân khấu, hội nghị	Gia đình, văn phòng

Điểm khác biệt quan trọng nhất là màn hình LED cỡ lớn được ghép từ nhiều module nhỏ, giúp dễ dàng mở rộng kích thước theo nhu cầu. Điều này khiến công nghệ LED trở thành lựa chọn lý tưởng cho các công trình hiển thị quy mô lớn.

1.3 Các thuật ngữ cơ bản trong màn hình LED

Khi tìm hiểu về màn hình LED, người dùng thường gặp nhiều thuật ngữ kỹ thuật. Dưới đây là một số khái niệm phổ biến:

• Pixel pitch: Khoảng cách giữa hai điểm ảnh LED liền kề, thường được ký hiệu như P1.5, P2.5 hoặc P10. Pixel pitch càng nhỏ thì độ phân giải càng cao.
• Module LED: Bảng mạch chứa nhiều điểm ảnh LED, là đơn vị hiển thị nhỏ nhất của màn hình.
• Cabinet LED: Khung kim loại chứa nhiều module LED, giúp tạo thành một phần của màn hình lớn.
• Refresh rate: Tần số làm tươi của màn hình, thường từ 1920Hz đến 3840Hz đối với màn hình LED chuyên nghiệp.
• Brightness: Độ sáng của màn hình, đơn vị là nits.
• Viewing angle: Góc nhìn tối đa mà hình ảnh vẫn hiển thị rõ.

Tìm hiểu chi tiết hơn về khái niệm pixel pitch tại bài viết: Cách tính độ phân giải của màn hình LED.

2. Cấu tạo chi tiết của một màn hình LED

Một hệ thống màn hình LED hoàn chỉnh không chỉ bao gồm các bóng LED hiển thị mà còn có nhiều thành phần kỹ thuật khác như module, cabinet, bộ nguồn và hệ thống điều khiển. Những bộ phận này phối hợp với nhau để đảm bảo màn hình hoạt động ổn định và hiển thị hình ảnh chính xác.

2.1 Module LED – đơn vị hiển thị nhỏ nhất

Module LED là bảng mạch chứa các điểm ảnh LED và mạch điều khiển. Đây là đơn vị hiển thị cơ bản nhất trong cấu trúc của màn hình LED.

Kích thước module phổ biến hiện nay thường là 320 × 160 mm hoặc 250 × 250 mm. Tùy theo loại pixel pitch, một module có thể chứa từ vài trăm đến hơn 10.000 điểm ảnh.

Các thành phần chính của module LED bao gồm:

• Chip LED RGB
• IC driver điều khiển dòng điện
• Bảng mạch PCB
• Lớp mask bảo vệ bề mặt

2.2 Cabinet LED – khối lắp ráp màn hình

Cabinet LED là khung kim loại chứa nhiều module LED. Các cabinet được ghép lại với nhau để tạo thành một màn hình hoàn chỉnh.

Kích thước cabinet phổ biến trên thị trường gồm:

• 500 × 500 mm
• 500 × 1000 mm
• 960 × 960 mm

Cabinet giúp đảm bảo kết cấu cơ học cho màn hình, đồng thời tạo điều kiện thuận lợi cho việc lắp đặt và bảo trì. Trong các hệ thống màn hình LED ngoài trời, cabinet còn được thiết kế đạt chuẩn chống nước IP65.

Tìm hiểu chi tiết hơn về cấu trúc cabinet tại: Khung màn hình LED.

2.3 Hệ thống điều khiển màn hình LED

Một hệ thống hiển thị LED hoàn chỉnh cần có bộ điều khiển để xử lý tín hiệu hình ảnh.

Hệ thống điều khiển thường bao gồm:

• Sending card
• Receiving card
• Video processor
• Phần mềm điều khiển

Quy trình xử lý tín hiệu diễn ra theo các bước: tín hiệu hình ảnh từ máy tính hoặc đầu phát video được gửi đến processor, sau đó truyền tới sending card. Từ đây dữ liệu được phân phối tới các receiving card trong từng cabinet, cuối cùng điều khiển từng module LED hiển thị nội dung.

2.4 Hệ thống nguồn và tản nhiệt

Màn hình LED hoạt động liên tục trong thời gian dài nên hệ thống nguồn và tản nhiệt đóng vai trò rất quan trọng.

Thông thường, mỗi cabinet sẽ có nhiều bộ nguồn switching để cung cấp điện áp ổn định cho module LED. Bên cạnh đó, hệ thống quạt tản nhiệt hoặc thiết kế thông gió giúp giảm nhiệt độ khi màn hình hoạt động.

Trong các hệ thống quảng cáo ngoài trời, việc tản nhiệt tốt giúp đảm bảo màn hình có thể hoạt động liên tục 24/7 mà không gây suy giảm hiệu suất linh kiện.

3. Nguyên lý hoạt động của màn hình LED

3.1 Cách LED tạo ra hình ảnh

Mỗi pixel của màn hình LED được cấu tạo từ ba diode phát quang tương ứng với ba màu cơ bản RGB. Khi dòng điện đi qua, các diode này phát ra ánh sáng với cường độ khác nhau.

Bằng cách điều chỉnh độ sáng của từng LED đỏ, xanh lá và xanh dương, hệ thống có thể tạo ra hàng triệu màu sắc. Khi các điểm ảnh thay đổi liên tục theo tín hiệu video, chúng tạo thành hình ảnh động hiển thị trên màn hình.

3.2 Công nghệ quét dòng trong màn hình LED

Trong màn hình LED, không phải tất cả các điểm ảnh đều được cấp điện cùng lúc. Thay vào đó, hệ thống sử dụng phương pháp quét dòng (scan) để điều khiển các hàng điểm ảnh theo chu kỳ.

Một số chế độ scan phổ biến gồm:

• Scan 1/8
• Scan 1/16
• Scan 1/32

Công nghệ scan giúp giảm số lượng IC điều khiển cần sử dụng, từ đó giảm chi phí sản xuất và tiết kiệm điện năng.

3.3 Tần số làm tươi của màn hình LED

Tần số làm tươi (refresh rate) là số lần màn hình cập nhật hình ảnh trong một giây. Đối với các màn hình LED sự kiện hoặc studio truyền hình, tần số làm tươi thường đạt khoảng 3840Hz.

Mức refresh rate cao giúp giảm hiện tượng nhấp nháy khi quay video hoặc chụp ảnh bằng camera chuyên nghiệp. Đây là yếu tố rất quan trọng trong các chương trình truyền hình trực tiếp hoặc livestream.

Có thể bạn quan tâm: Khám phá độ sáng của màn hình LED.

4. Phân loại các loại màn hình LED phổ biến hiện nay

Màn hình LED có nhiều loại khác nhau, tùy theo môi trường lắp đặt, công nghệ LED và cấu trúc thiết kế.

4.1 Phân loại theo môi trường lắp đặt

LED Indoor

Màn hình LED trong nhà thường có độ sáng từ 800 đến 1500 nits. Pixel pitch nhỏ giúp hình ảnh sắc nét khi xem ở khoảng cách gần.

Các ứng dụng phổ biến bao gồm showroom, phòng họp, trung tâm thương mại hoặc studio truyền hình. Một ví dụ điển hình là Màn hình LED P2 trong nhà, thường được sử dụng trong phòng hội nghị và trung tâm điều hành.

LED Outdoor

Màn hình LED ngoài trời có độ sáng rất cao, thường từ 5000 đến 10000 nits. Ngoài ra, hệ thống cabinet phải đạt tiêu chuẩn chống nước IP65 để hoạt động ổn định dưới mưa và ánh nắng.

Những màn hình này thường được lắp đặt tại billboard quảng cáo, mặt tiền tòa nhà hoặc sân vận động.

Có thể tham khảo thêm: Màn hình LED P4 ngoài trời.

4.2 Phân loại theo Pixel Pitch

Fine Pitch LED

Fine pitch LED có pixel pitch từ P0.9 đến P2. Đây là loại màn hình có mật độ điểm ảnh cao, thường được sử dụng trong phòng điều khiển hoặc studio truyền hình.

Standard LED

Các màn hình từ P2.5 đến P5 được sử dụng phổ biến trong sân khấu sự kiện, showroom và hội trường.

Large Pitch LED

Những màn hình từ P6 đến P20 thường được sử dụng cho quảng cáo ngoài trời hoặc sân vận động do khoảng cách xem xa.

4.3 Phân loại theo công nghệ LED

• SMD LED: Công nghệ phổ biến nhất hiện nay, cho góc nhìn rộng và màu sắc tốt.
• DIP LED: Độ sáng cao, thường dùng cho màn hình outdoor.
• COB LED: Công nghệ mới giúp tăng độ bền và chống va đập tốt hơn.

4.4 Phân loại theo cấu trúc lắp đặt

• Fixed LED Display: Màn hình lắp cố định tại một vị trí.
• Rental LED Display: Màn hình chuyên dùng cho sự kiện, có thể tháo lắp nhanh.

5. Tại sao màn hình LED ngày càng phổ biến?

5.1 Kích thước hiển thị gần như không giới hạn

Do được ghép từ nhiều module LED nhỏ, màn hình có thể mở rộng kích thước theo nhu cầu. Trong các công trình quảng cáo lớn, diện tích màn hình có thể đạt hàng trăm mét vuông.

5.2 Độ sáng vượt trội

Độ sáng của màn hình LED ngoài trời thường đạt từ 5000 đến 10000 nits. Mức độ sáng này cao hơn rất nhiều so với TV thông thường, giúp nội dung vẫn rõ ràng ngay cả dưới ánh nắng trực tiếp.

5.3 Tuổi thọ cao

Tuổi thọ của LED thường từ 80.000 đến 100.000 giờ. Nếu hoạt động trung bình 10 giờ mỗi ngày, màn hình có thể sử dụng trong hơn 20 năm.

5.4 Thiết kế linh hoạt

Công nghệ LED cho phép tạo ra nhiều dạng màn hình đặc biệt như màn hình cong, màn hình trụ hoặc màn hình trong suốt.

Xem thêm: Màn hình LED trong suốt.

6. Ứng dụng thực tế của màn hình LED

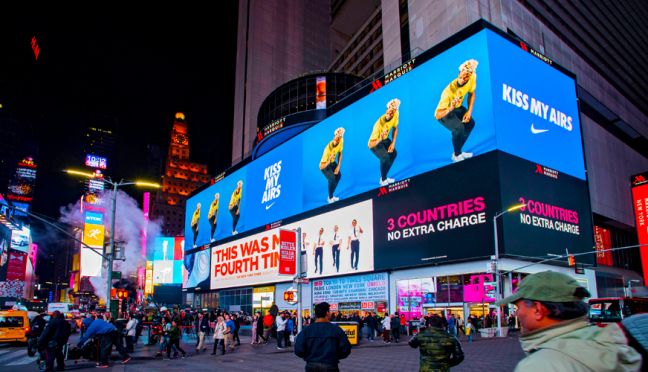

6.1 Quảng cáo ngoài trời

Các bảng quảng cáo LED ngoài trời (DOOH) ngày càng phổ biến tại các thành phố lớn. Nội dung quảng cáo có thể thay đổi linh hoạt theo thời gian thực.

6.2 Sân khấu và sự kiện

Màn hình LED được sử dụng trong concert, hội nghị và lễ hội để hiển thị hình ảnh sân khấu. Nhờ kích thước lớn và độ sáng cao, khán giả ở xa vẫn có thể quan sát rõ nội dung.

Có thể bạn quan tâm: Màn hình LED sân khấu sự kiện.

6.3 Trung tâm thương mại và bán lẻ

Nhiều cửa hàng và showroom sử dụng màn hình LED để trình chiếu video quảng cáo hoặc giới thiệu sản phẩm.

6.4 Trung tâm điều hành và an ninh

Các phòng điều khiển giao thông, trung tâm giám sát an ninh thường sử dụng video wall LED để hiển thị dữ liệu thời gian thực.

7. Xu hướng phát triển của công nghệ màn hình LED

Công nghệ màn hình LED đang tiếp tục phát triển nhanh chóng với nhiều xu hướng mới.

• MicroLED
• MiniLED
• Video wall 8K
• Màn hình LED kiến trúc

Những công nghệ này giúp cải thiện độ phân giải, giảm tiêu thụ điện năng và mở rộng khả năng ứng dụng của màn hình LED trong tương lai.

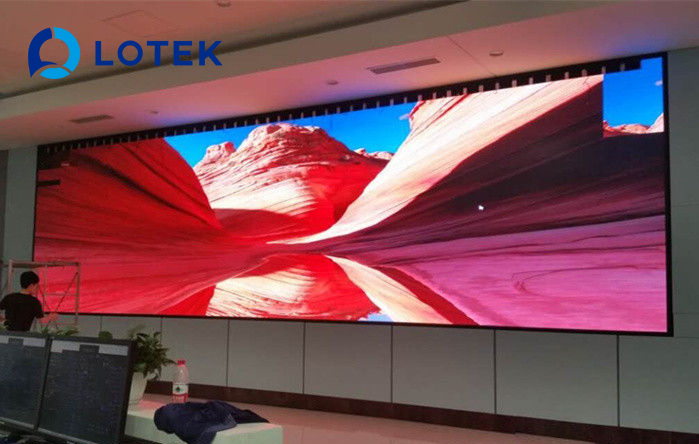

Một số hình ảnh của màn hình LED

Màn hình LED đang trở thành một trong những công nghệ hiển thị quan trọng nhất trong thời đại số. Nhờ khả năng hiển thị sáng mạnh, kích thước linh hoạt và tuổi thọ cao, công nghệ này được ứng dụng rộng rãi từ quảng cáo ngoài trời đến trung tâm điều hành và các sự kiện lớn.

Trong tương lai, với sự phát triển của MicroLED, MiniLED và các công nghệ hiển thị mới, màn hình LED sẽ tiếp tục mở rộng ứng dụng và đóng vai trò quan trọng trong hệ sinh thái truyền thông và hiển thị thông minh.
