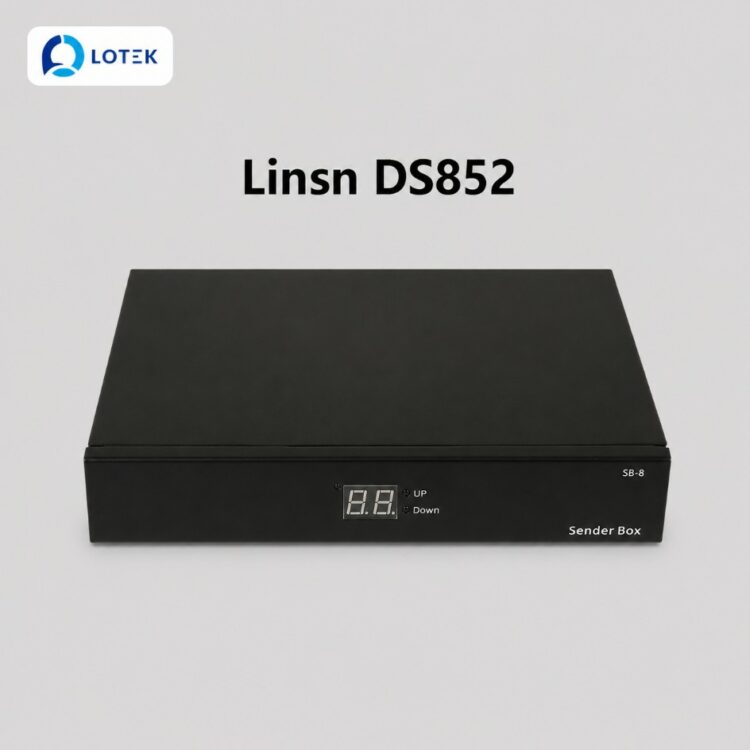

bộ gửi tín hiệu LED dạng hộp Linsn DS852

Thông số kỹ thuật

Thông số kỹ thuật Linsn DS852
Dòng sản phẩm	Bộ gửi tín hiệu LED (LED Sender Box) – dạng hộp độc lập, chuyên dụng cho đơn sắc và song sắc
Model	Linsn DS852 (tích hợp card gửi DS802 bên trong)
Loại màn hình hỗ trợ	Màn hình LED đơn sắc (single color) và song sắc (dual color)
Điện áp nguồn	5V, 2A (nguồn tích hợp bên trong, dùng nguồn ngoài 100‑240VAC)
Kích thước	405 × 207 × 59 mm
Thang xám tối đa	65536 (64K) cấp độ – có thể tùy chỉnh
Tần số quét	10Hz – 3000Hz (tùy chỉnh), hỗ trợ khóa pha 47Hz‑76Hz
Tải tối đa (Full‑color, 180Hz)	4096 điểm ảnh, tương đương 512×128 pixel
Tải tối đa (Full‑color, 300Hz, 16K gray)	Tương đương 160×64 pixel
Hiệu chỉnh điểm ảnh	Hỗ trợ hiệu chỉnh điểm (single point), 2×2, 4×4, 8×8; tối đa 6144 điểm/module, 256 cấp độ RGB
Điều chỉnh độ sáng	256 cấp độ tự động điều chỉnh; 16 cấp độ điều khiển bằng nút bấm (kèm chuột)
Truyền tín hiệu	Khoảng cách lên tới 170m (đo thực tế), đảm bảo 140m
Tính năng đặc biệt	Nhận diện thông minh card thu (99%), sao lưu cáp kép (dual‑cable hot backup), ghép đồng bộ nhiều màn hình, nâng cấp firmware online, tích hợp sẵn chức năng test
Bảo hành	2 năm

Tổng quan sản phẩm

 (sender box) được thiết kế chuyên biệt cho các màn hình LED đơn sắc (single color) và song sắc (dual color). Bên trong DS852 tích hợp sẵn card gửi DS802 và nguồn cấp 5V/2A, tạo thành một giải pháp điều khiển hoàn chỉnh, gọn gàng, không cần máy tính hay các thiết bị phụ trợ phức tạp.

Điểm nổi bật của DS852 là khả năng hiệu chỉnh điểm ảnh (point‑by‑point correction) với 4 chế độ hiệu chỉnh (1 điểm, 2×2, 4×4, 8×8) và tối đa 6144 điểm/module, giúp màn hình hiển thị đồng đều màu sắc và độ sáng trên toàn bộ các module. Bên cạnh đó, tính năng nhận diện thông minh (smart identification) cho phép DS852 tự động nhận biết hơn 99% các loại card thu, tấm nền và chế độ quét khác nhau, giúp việc thiết lập trở nên vô cùng đơn giản.

Với thang xám lên tới 65536 (64K) cấp độ và tần số quét tùy chỉnh từ 10Hz đến 3000Hz, DS852 mang đến chất lượng hình ảnh mượt mà, độ tương phản tốt, đáp ứng mọi nhu cầu hiển thị văn bản, biểu đồ hoặc nội dung đơn giản. Thiết bị còn được trang bị tính năng sao lưu cáp kép (dual‑cable hot backup) giúp hệ thống tự động chuyển sang cáp dự phòng khi cáp chính gặp sự cố, đảm bảo vận hành liên tục. Khoảng cách truyền tín hiệu lên tới 170m giúp DS852 phù hợp với nhiều mô hình lắp đặt khác nhau.

Tính năng nổi bật

• Chuyên dụng cho màn hình đơn sắc và song sắc: Tối ưu hóa tín hiệu cho các màn hình LED 1 màu và 2 màu (ví dụ: đỏ + xanh lá, đỏ + vàng), đảm bảo hiển thị rõ ràng, sắc nét với hiệu suất cao.
• Hiệu chỉnh điểm ảnh (point‑by‑point correction): Hỗ trợ 4 chế độ hiệu chỉnh (1 điểm, 2×2, 4×4, 8×8), tối đa 6144 điểm/module, 256 cấp độ RGB, giúp màu sắc đồng đều và chính xác trên toàn màn hình.
• Nhận diện thông minh card thu (Smart Identification): Tự động nhận biết chính xác 99% các loại card thu, tấm nền, chế độ quét và tín hiệu, không cần cài đặt thủ công phức tạp.
• Thang xám 64K (65536 cấp độ) tùy chỉnh: Cho phép điều chỉnh thang xám từ mức thấp nhất đến 65536 cấp độ, tối ưu hóa chất lượng hiển thị theo từng nội dung.
• Tần số quét linh hoạt 10Hz‑3000Hz: Tùy chỉnh tần số quét phù hợp với từng ứng dụng, tích hợp khóa pha 47Hz‑76Hz giúp đồng bộ với tần số quét của màn hình máy tính, loại bỏ hiện tượng rách hình.
• Sao lưu cáp kép (Dual‑cable hot backup): Hỗ trợ hai cáp mạng vào/ra, khi một cáp gặp sự cố, hệ thống tự động chuyển sang cáp dự phòng, đảm bảo hoạt động liên tục không gián đoạn.
• Điều chỉnh độ sáng 256 cấp độ: Tự động điều chỉnh độ sáng 256 cấp và hỗ trợ điều khiển bằng nút bấm với 16 cấp độ nhanh (kèm chuột điều khiển), phù hợp với nhiều điều kiện ánh sáng môi trường.
• Ghép đồng bộ và kết hợp nhiều màn hình: Một DS852 có thể điều khiển nhiều màn hình độc lập, ghép thành màn hình lớn, hoặc hiển thị đồng bộ cùng nội dung với khả năng chuyển đổi nhanh qua phím tắt.
• Truyền tín hiệu xa lên tới 170m: Đo thực tế đạt 170m, đảm bảo ổn định ở khoảng cách 140m, phù hợp với các màn hình LED lắp đặt ở khoảng cách xa phòng điều khiển.
• Nâng cấp firmware online: Cho phép nâng cấp chương trình card thu mà không cần tháo gỡ khỏi màn hình, tiết kiệm thời gian bảo trì.
• Tích hợp chức năng test: Card thu tích hợp sẵn các chế độ test (sọc, thang xám, đỏ, xanh lá, xanh dương, full sáng) không cần card gửi, hỗ trợ kiểm tra màn hình nhanh chóng.

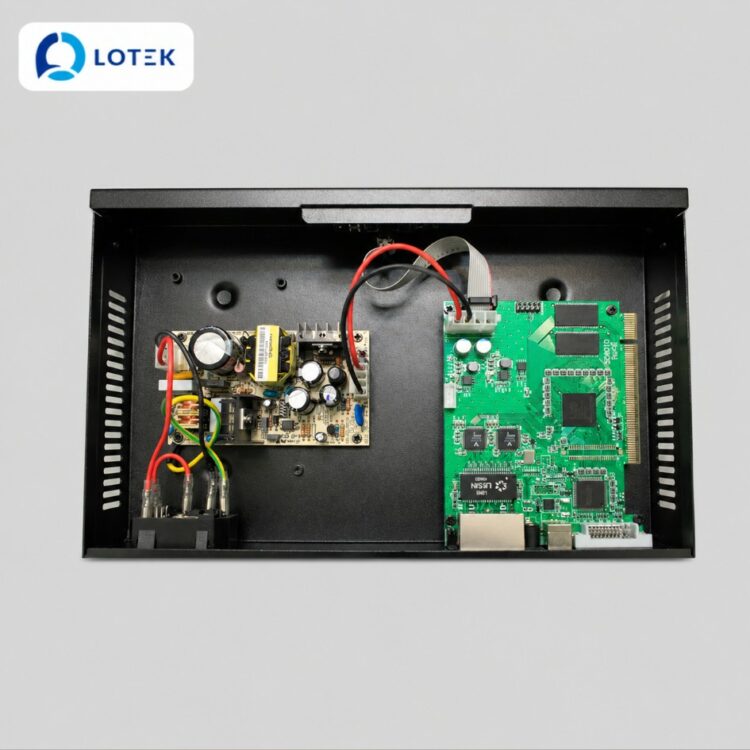

Chi tiết cổng kết nối & cấu tạo

Thành phần / Cổng kết nối	Chi tiết
Nguồn cấp	Tích hợp sẵn bên trong, 5V/2A, input 100‑240VAC 50/60Hz
Card phát bên trong	Linsn DS802 (chuyên dụng đơn/song sắc)
Cổng mạng (Ethernet)	2 cổng RJ45 (có thể dùng làm input hoặc output, hỗ trợ sao lưu cáp kép)
Khe mở rộng (PC công nghiệp)	Có khoảng trống bên trong để lắp thêm mainboard và ổ cứng chuyên dụng (tùy chọn)
Điều khiển độ sáng	Kèm chuột điều khiển (extra mouse) để điều chỉnh 16 cấp độ sáng nhanh
DIP Switch	Thiết kế phá vỡ truyền thống – tất cả cài đặt đều thực hiện qua máy tính
Chức năng test	Tích hợp chế độ test ngay trên card thu (sọc, thang xám, đỏ, xanh lá, xanh dương, full sáng), không cần card gửi

Phù hợp với những công trình nào

• Bảng tin nội bộ (indoor information board): Hiển thị văn bản, giờ làm việc, thông báo nội bộ với màn hình LED đơn sắc hoặc song sắc trong văn phòng, trường học, bệnh viện.
• Biển chỉ dẫn và bảng giá tại cửa hàng: Các màn hình LED 2 màu dùng để hiển thị giá cả, khuyến mãi, chỉ dẫn – DS852 cung cấp giải pháp điều khiển gọn gàng, tiết kiệm.
• Bảng quảng cáo ngoài trời đơn giản: Phù hợp cho các bảng LED không yêu cầu màu sắc phức tạp như biển quảng cáo văn bản, bảng hiệu cửa hàng với chất lượng hiển thị ổn định.
• Hệ thống cần sao lưu và độ tin cậy cao: Nhờ tính năng sao lưu cáp kép và nhận diện thông minh, DS852 phù hợp với các hệ thống yêu cầu vận hành liên tục, ít gián đoạn.
• Dự án cần hiệu chỉnh điểm ảnh: Với khả năng hiệu chỉnh điểm ảnh chi tiết, DS852 là lựa chọn tối ưu cho các màn hình LED cần độ đồng đều màu sắc và chất lượng hiển thị cao.
