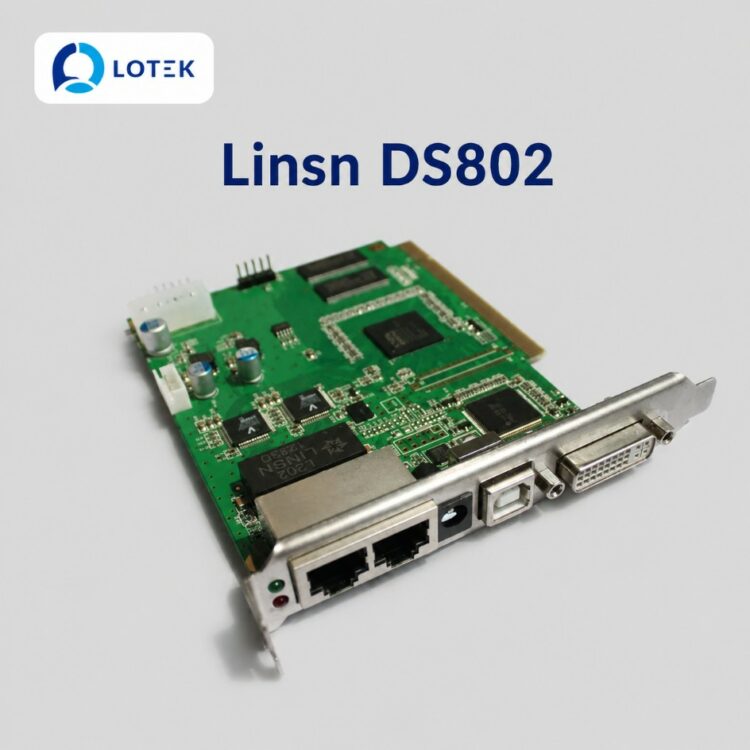

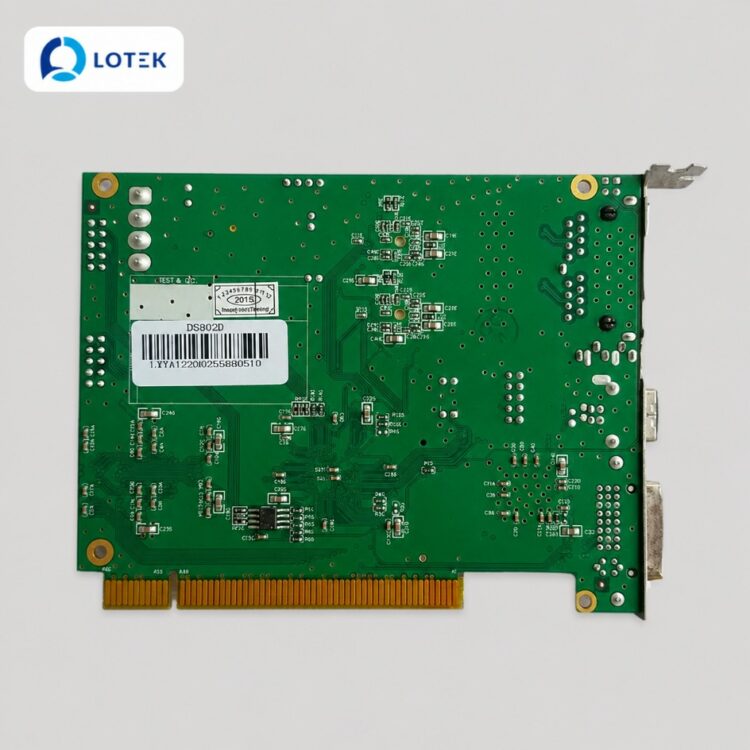

Card phát màn hình LED Linsn DS802

Thông số kỹ thuật

Thông số kỹ thuật Linsn DS802
Dòng sản phẩm	Card gửi tín hiệu LED đồng bộ (Synchronous LED Sending Card), dạng cắm trong máy tính
Model	Linsn DS802 (bản chuyên dụng cho màn hình đơn sắc và song sắc)
Chuẩn giao tiếp	PCI (cắm trực tiếp vào mainboard máy tính) hoặc dùng nguồn 5V ngoài
Nguồn điện	5V, 2A
Kích thước hiển thị tối đa	2048 × 640 pixel (sử dụng cả 2 cổng mạng U và D)
Tải tối đa (1 cổng mạng)	1600×400 hoặc 2048×320 pixel
Các độ phân giải hỗ trợ	640×480, 800×600, 1024×768, 1280×768, 1280×800, 1280×1024, 1440×900, 1440×1080, 1600×1200, 1680×1050, 1728×1296, 1920×1080, 1920×1200, 2048×1152, 2048×1280
Loại màn hình hỗ trợ	Màn hình LED đơn sắc (single color) và song sắc (dual color)
Cổng tín hiệu ra (Output)	2×cổng mạng LAN (U và D) – mỗi cổng hỗ trợ tải khác nhau
Truyền âm thanh	Hỗ trợ truyền tín hiệu âm thanh qua cáp mạng (cần thêm Function Board)
Hỗ trợ độ sâu màu	10-bit colors (1024×1024×1024 ≈ 1.07 tỷ màu), yêu cầu video processor hỗ trợ 30-bit TTL
Chức năng xoay	Hỗ trợ xoay màn hình 0°, 90°, 180°, 270° trong phần mềm cấu hình
Tính năng mở rộng	Cascade tối đa 4 card (qua DIP switch), phóng to/thu nhỏ, ghép nối nhiều màn hình, đồng bộ hoặc phát độc lập
Tương thích card thu	RV801, RV901, RV908, RV902 và các dòng card thu Linsn khác
Bảo hành	2 năm

Tổng quan sản phẩm

Linsn DS802 là card gửi tín hiệu LED thuộc dòng 802, được thiết kế chuyên biệt cho các màn hình LED đơn sắc (single color) và song sắc (dual color). Đây là phiên bản song sắc của dòng TS802, mang đến giải pháp điều khiển tối ưu cho các bảng LED không yêu cầu hiển thị màu sắc đa dạng nhưng vẫn cần chất lượng hình ảnh ổn định và độ tin cậy cao.

DS802 có thể được cắm trực tiếp vào khe PCI trên mainboard máy tính hoặc sử dụng nguồn 5V ngoài để hoạt động độc lập, mang lại sự linh hoạt trong nhiều môi trường lắp đặt khác nhau. Card hỗ trợ độ phân giải tối đa 2048×640 pixel (sử dụng cả 2 cổng mạng U và D) và có thể cascade tối đa 4 card để mở rộng không giới hạn diện tích hiển thị.

Điểm đặc biệt của DS802 là khả năng truyền tín hiệu âm thanh qua cáp mạng (cần thêm Function Board), giúp đồng bộ âm thanh và hình ảnh mà không cần dây cáp riêng. Ngoài ra, DS802 còn hỗ trợ nhiều tính năng mạnh mẽ như xoay màn hình 0°, 90°, 180°, 270°, phóng to/thu nhỏ, ghép nối đồng bộ nhiều màn hình và độ sâu màu 10-bit. Với mức giá cạnh tranh và bảo hành 2 năm, DS802 là lựa chọn hoàn hảo cho các dự án màn hình LED đơn/song sắc cần sự ổn định và linh hoạt.

Tính năng nổi bật

• Chuyên dụng cho màn hình đơn sắc và song sắc: Tối ưu hóa tín hiệu cho các màn hình LED 1 màu và 2 màu, đảm bảo hiển thị rõ ràng, sắc nét với hiệu suất cao.
• Hỗ trợ độ phân giải tối đa 2048×640 pixel: Đáp ứng tốt cho các màn hình LED có chiều ngang vừa và lớn, với nhiều tùy chọn độ phân giải khác nhau.
• Truyền tín hiệu âm thanh qua cáp mạng: Hỗ trợ Audio Transmission Function, gửi tín hiệu âm thanh chất lượng cao (double 24‑bit, 64kHz) cùng với dữ liệu video, giúp đồng bộ âm thanh và hình ảnh mà không cần dây riêng.
• Cascade tối đa 4 card: Sử dụng công tắc DIP trên card, dễ dàng ghép nối tối đa 4 DS802 để mở rộng không giới hạn kích thước màn hình.
• Hỗ trợ độ sâu màu 10-bit: Hiển thị lên đến 1.07 tỷ màu (1024×1024×1024) khi kết hợp với video processor hỗ trợ 30-bit TTL, mang lại dải màu mượt mà, chân thực.
• Xoay màn hình linh hoạt: Cho phép xoay nội dung 0°, 90°, 180°, 270° trực tiếp trong phần mềm cấu hình, phù hợp cho các màn hình treo dọc hoặc lắp đặt theo góc đặc biệt.
• Phóng to / thu nhỏ nội dung: Điều chỉnh tỉ lệ chiều rộng/cao để zoom nội dung, giúp hiển thị toàn bộ hoặc một phần màn hình máy tính linh hoạt.
• Ghép nối và đồng bộ nhiều màn hình: Một card DS802 có thể điều khiển nhiều màn hình độc lập, ghép thành màn hình lớn, hoặc hiển thị đồng bộ cùng nội dung.
• Linh hoạt cổng U/D: Hỗ trợ cấu hình linh hoạt các cổng U/D để mang được nửa chiều rộng hoặc nửa chiều cao, tối ưu hóa khả năng tải pixel.

Chi tiết cổng kết nối

Cổng kết nối / Thành phần	Số lượng	Mô tả
Khe cắm PCI	1	Cắm trực tiếp vào mainboard máy tính, cấp nguồn và giao tiếp dữ liệu.
Nguồn 5V ngoài	Tùy chọn	Có thể dùng nguồn 5V, 2A để hoạt động độc lập bên ngoài máy tính.
Ethernet Output (U port)	1	Cổng mạng U, kết nối với card thu, truyền tín hiệu điều khiển và dữ liệu.
Ethernet Output (D port)	1	Cổng mạng D, kết nối với card thu, truyền tín hiệu điều khiển và dữ liệu.
DIP Switch	1	Công tắc DIP dùng để thiết lập cascade tối đa 4 card DS802.

Phù hợp với những công trình nào

• Bảng tin nội bộ (indoor information board): Hiển thị văn bản, giờ làm việc, thông báo nội bộ với màn hình LED đơn sắc hoặc song sắc trong văn phòng, trường học, bệnh viện.
• Biển chỉ dẫn và bảng giá tại cửa hàng: Các màn hình LED 2 màu dùng để hiển thị giá cả, khuyến mãi, chỉ dẫn – DS802 cung cấp giải pháp điều khiển tiết kiệm, hiệu quả.
• Bảng quảng cáo ngoài trời đơn giản: Phù hợp cho các bảng LED không yêu cầu màu sắc phức tạp như biển quảng cáo văn bản, bảng hiệu cửa hàng với chất lượng hiển thị ổn định.
• Hệ thống cần truyền âm thanh qua cáp mạng: Khi kết hợp với Function Board, DS802 phù hợp cho các ứng dụng cần đồng bộ âm thanh với video trên màn hình LED.
• Dự án cần ghép nối nhiều card gửi: Hỗ trợ cascade tối đa 4 card, DS802 dễ dàng mở rộng diện tích hiển thị cho các màn hình LED có kích thước lớn.
