Card thu màn hình LED Linsn RV998

Thông số kỹ thuật

Thông số kỹ thuật Linsn RV998
Dòng sản phẩm	Card thu LED (LED Receiving Card) – dành cho màn hình LED module HD trong nhà
Model	Linsn RV998
Giao diện kết nối module	8×cổng HUB75E (16P) – tích hợp sẵn, không cần hub card trung gian
Hỗ trợ scan	Hỗ trợ scan 1/32 (32 scan mode) – đặc biệt cho module HD trong nhà như P2.5, P3
Số nhóm dữ liệu RGB	16 nhóm dữ liệu RGB
Bộ xử lý tín hiệu	18 bộ xử lý tín hiệu, hỗ trợ tối đa 18-bit cho mỗi màu RGB (khoảng 260,000 cấp độ xám)
Độ phân giải tối đa (1 card)	1024 × 256 pixel
Tải lớn nhất	Hỗ trợ 512×512 pixel
Hiệu chỉnh điểm ảnh	Hỗ trợ hiệu chỉnh điểm ảnh đơn (single‑point color correction) lên đến 1024 điểm
Hỗ trợ màu sâu	Hỗ trợ 12‑bit color HDMI inputs (yêu cầu card gửi thế hệ 9 trở lên)
Tính năng giám sát	Nhiệt độ, độ ẩm (cần cảm biến), khói (cần module khói), tốc độ quạt (2 quạt), 3 đường điện áp, trạng thái cửa cabinet, phát hiện lỗi cáp mạng, BER test
Tính năng nâng cao	Đọc ngược cấu hình (configuration readback), sao chép chương trình (program copy), hot backup (dual receiver card), phát hiện lỗi điểm ảnh (cần chip hỗ trợ), chuyển đổi không gian màu
Chứng nhận	Tuân thủ tiêu chuẩn CE‑EMC của EU
Bảo hành	2 năm

Tổng quan sản phẩm

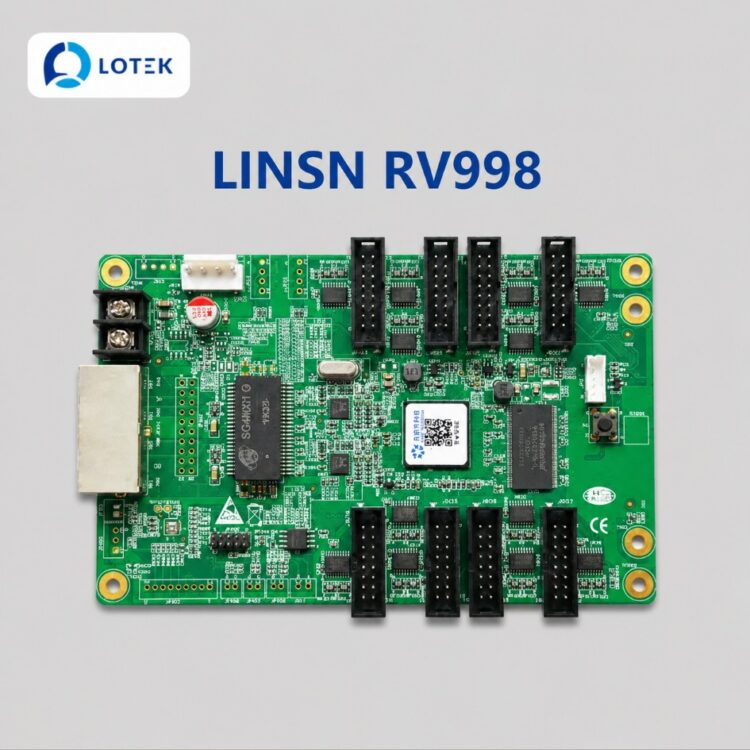

Linsn RV998 là card thu LED (receiving card) thế hệ mới, được thiết kế đặc biệt cho các màn hình LED module HD trong nhà với chế độ scan 1/32. Điểm nổi bật của RV998 là tích hợp sẵn 8 cổng HUB75E (16P) ngay trên card, cho phép kết nối trực tiếp với module LED mà không cần hub card trung gian, giảm thiểu điểm tiếp xúc, đơn giản hóa lắp đặt và tăng độ tin cậy cho hệ thống.

Với 16 nhóm dữ liệu RGB và 18 bộ xử lý tín hiệu, RV998 hỗ trợ thang xám lên tới 260,000 cấp độ cho mỗi màu, mang đến chất lượng hình ảnh mượt mà, chi tiết và chân thực. Card hỗ trợ độ phân giải tối đa 1024×256 pixel (hoặc 512×512 pixel tùy cấu hình) trên mỗi card, đáp ứng tốt cho các màn hình LED có kích thước trung bình.

RV998 còn được trang bị hệ thống giám sát đa chức năng toàn diện bao gồm: cảm biến nhiệt độ, độ ẩm (cần cảm biến), khói (cần module khói), tốc độ quạt (2 quạt), 3 đường điện áp (1 hệ thống, 2 nguồn ngoài), trạng thái cửa cabinet, phát hiện lỗi cáp mạng và BER test. Ngoài ra, card hỗ trợ hot backup với 2 card thu, đọc ngược cấu hình, sao chép chương trình và chuyển đổi không gian màu – đáp ứng mọi yêu cầu khắt khe nhất cho các màn hình LED chuyên nghiệp.

Tính năng nổi bật

• Tích hợp 8 cổng HUB75E (16P): Kết nối trực tiếp với module LED mà không cần hub card trung gian, giảm chi phí và độ phức tạp hệ thống, tăng độ tin cậy.
• Hỗ trợ scan 1/32: Chuyên dụng cho các module LED HD trong nhà (P2.5, P3, P4), đảm bảo chất lượng hiển thị tối ưu.
• 16 nhóm dữ liệu RGB & 18 bộ xử lý tín hiệu: Hỗ trợ thang xám lên tới 260,000 cấp độ cho mỗi màu, hình ảnh mượt mà, chi tiết.
• Độ phân giải tối đa 1024×256 pixel / card: Hỗ trợ tải lớn 512×512 pixel, đáp ứng tốt cho các màn hình LED có kích thước trung bình.
• Hỗ trợ 12‑bit color HDMI inputs: Làm việc với card gửi thế hệ 9 (TS901, TS921, v.v.) để đạt chất lượng màu sắc tối đa.
• Hiệu chỉnh điểm ảnh đơn (single‑point correction): Hỗ trợ hiệu chỉnh lên đến 1024 điểm, giúp màn hình hiển thị đồng đều màu sắc và độ sáng.
• Giám sát đa chức năng toàn diện: Theo dõi nhiệt độ, độ ẩm (cần cảm biến), khói (cần module), tốc độ quạt (2 quạt), 3 đường điện áp (1 hệ thống, 2 nguồn ngoài), trạng thái cửa cabinet, BER test, phát hiện lỗi cáp mạng và cáp phẳng.
• Hot backup (dự phòng kép): Hỗ trợ hai card thu hoạt động song song, tự động chuyển đổi khi một card gặp sự cố, đảm bảo màn hình hoạt động liên tục không gián đoạn.
• Đọc ngược cấu hình và sao chép chương trình: Dễ dàng sao lưu và nhân bản cài đặt trên nhiều card thu, tiết kiệm thời gian triển khai và bảo trì.
• Hỗ trợ chuyển đổi không gian màu: Đáp ứng các yêu cầu về hiển thị màu chính xác cho các ứng dụng chuyên nghiệp.
• Tuân thủ tiêu chuẩn CE‑EMC: Đảm bảo chất lượng và an toàn theo quy chuẩn châu Âu.

Chi tiết cổng kết nối & cấu tạo

Cổng kết nối / Thành phần	Số lượng	Mô tả
HUB75E (16P)	8	Kết nối trực tiếp với module LED, hỗ trợ scan 1/32, không cần hub card.
Ethernet (RJ45) Input	2	Nhận tín hiệu từ card gửi hoặc card thu trước đó; hỗ trợ hot backup.
Ethernet (RJ45) Output	2	Truyền tín hiệu sang card thu kế tiếp trong chuỗi cascade.
Cảm biến nhiệt độ	Tích hợp	Giám sát nhiệt độ hoạt động của card và môi trường.
Đầu nối cảm biến (tùy chọn)	Có	Hỗ trợ kết nối cảm biến độ ẩm và module khói (bán riêng).
Điện áp giám sát	3 đường	1 đường cho hệ thống, 2 đường cho nguồn ngoài (hộp nguồn).
Quạt giám sát	2	Theo dõi tốc độ và trạng thái hoạt động của quạt tản nhiệt.

Phù hợp với những công trình nào

• Màn hình LED HD trong nhà (Indoor HD LED displays): Đặc biệt phù hợp với các module P2.5, P3, P4 sử dụng scan 1/32, cho chất lượng hình ảnh sắc nét, mượt mà.
• Màn hình LED yêu cầu giám sát từ xa và bảo trì dễ dàng: Với các tính năng giám sát nhiệt độ, độ ẩm, điện áp, quạt, cửa cabinet, RV998 giúp phát hiện sớm sự cố và giảm thời gian bảo trì.
• Hệ thống cần độ tin cậy cao và dự phòng: Hỗ trợ hot backup với 2 card thu, đảm bảo màn hình vẫn hoạt động ngay cả khi một card gặp sự cố.
• Dự án cần hiệu chỉnh màu sắc chính xác: Hỗ trợ hiệu chỉnh điểm ảnh đơn và chuyển đổi không gian màu, đáp ứng các ứng dụng đòi hỏi chất lượng hình ảnh cao.
• Hệ thống có số lượng module vừa phải: Với 8 cổng HUB75E, RV998 là lựa chọn tối ưu cho các màn hình có số lượng module không quá lớn, tiết kiệm chi phí mà vẫn đảm bảo hiệu năng.
